箱式集成MPCNC多用途数控加工装置

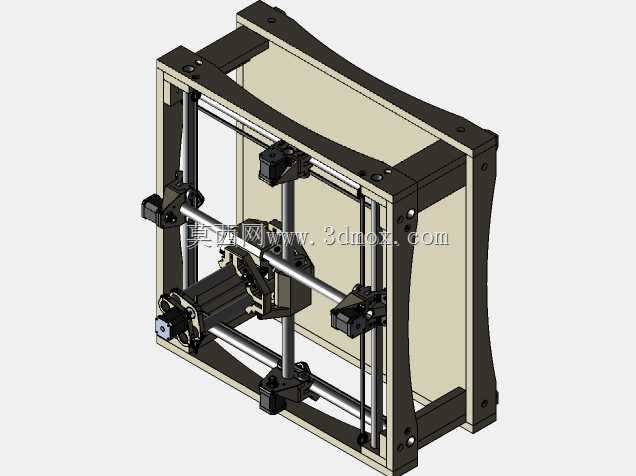

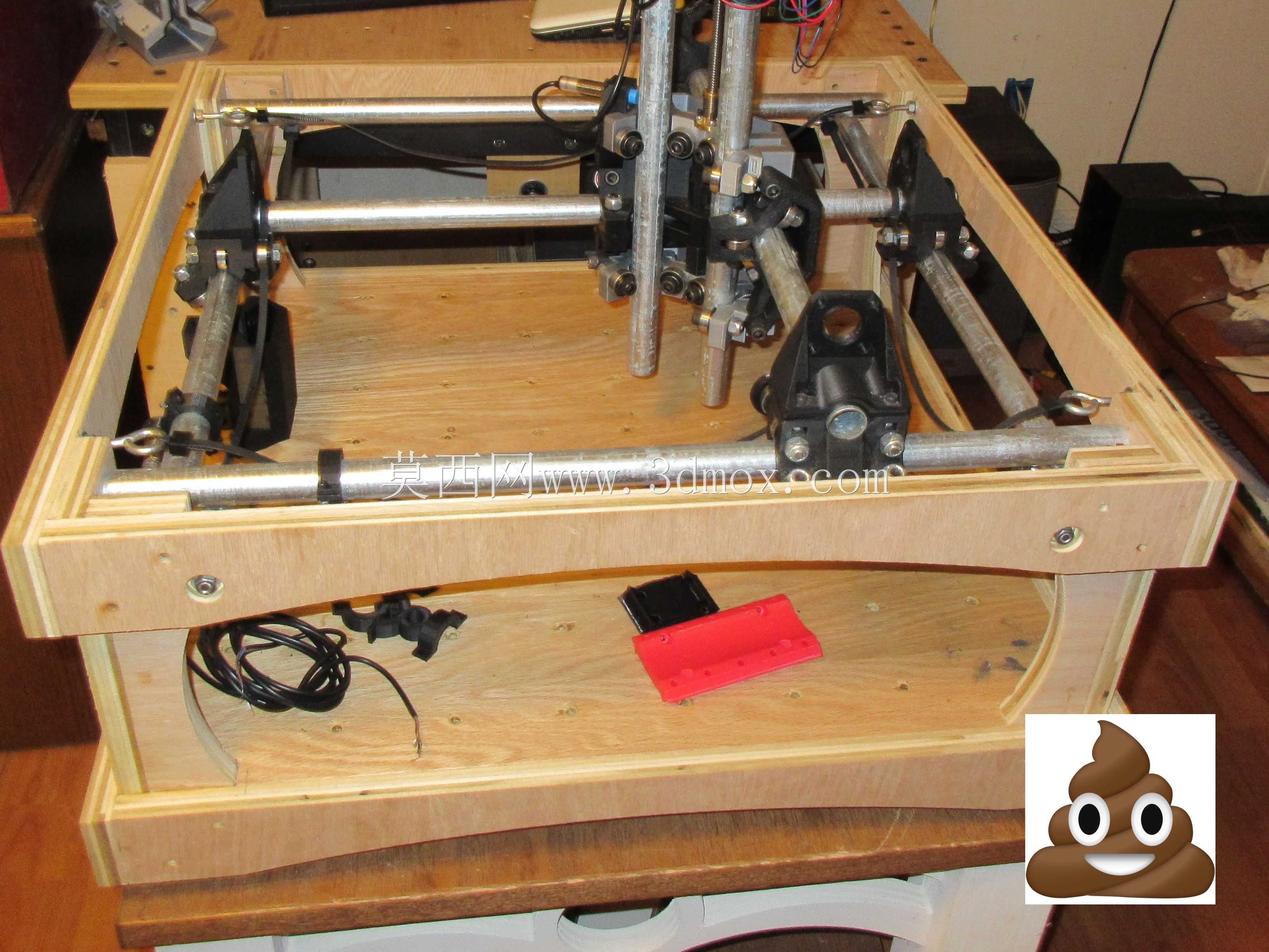

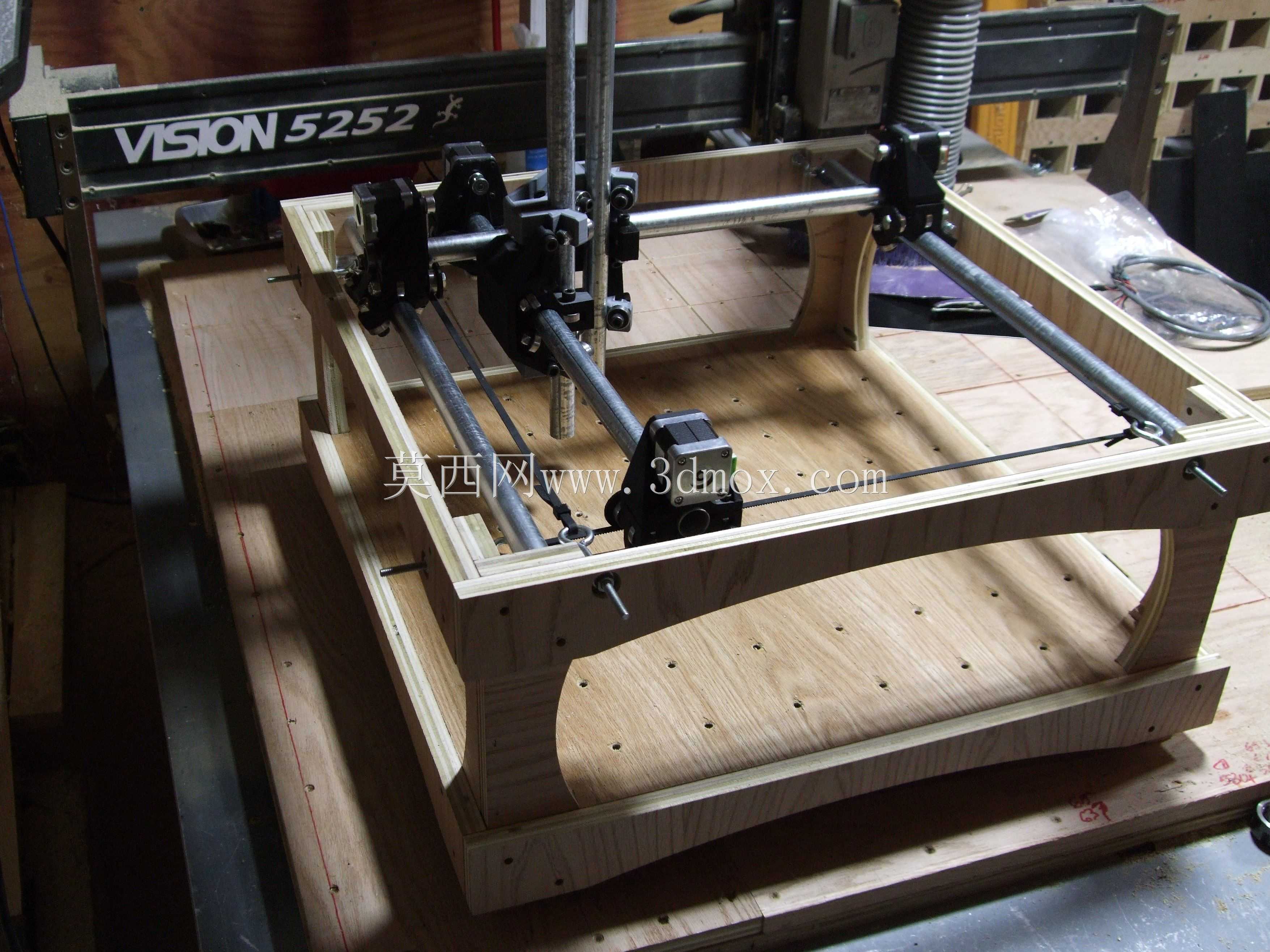

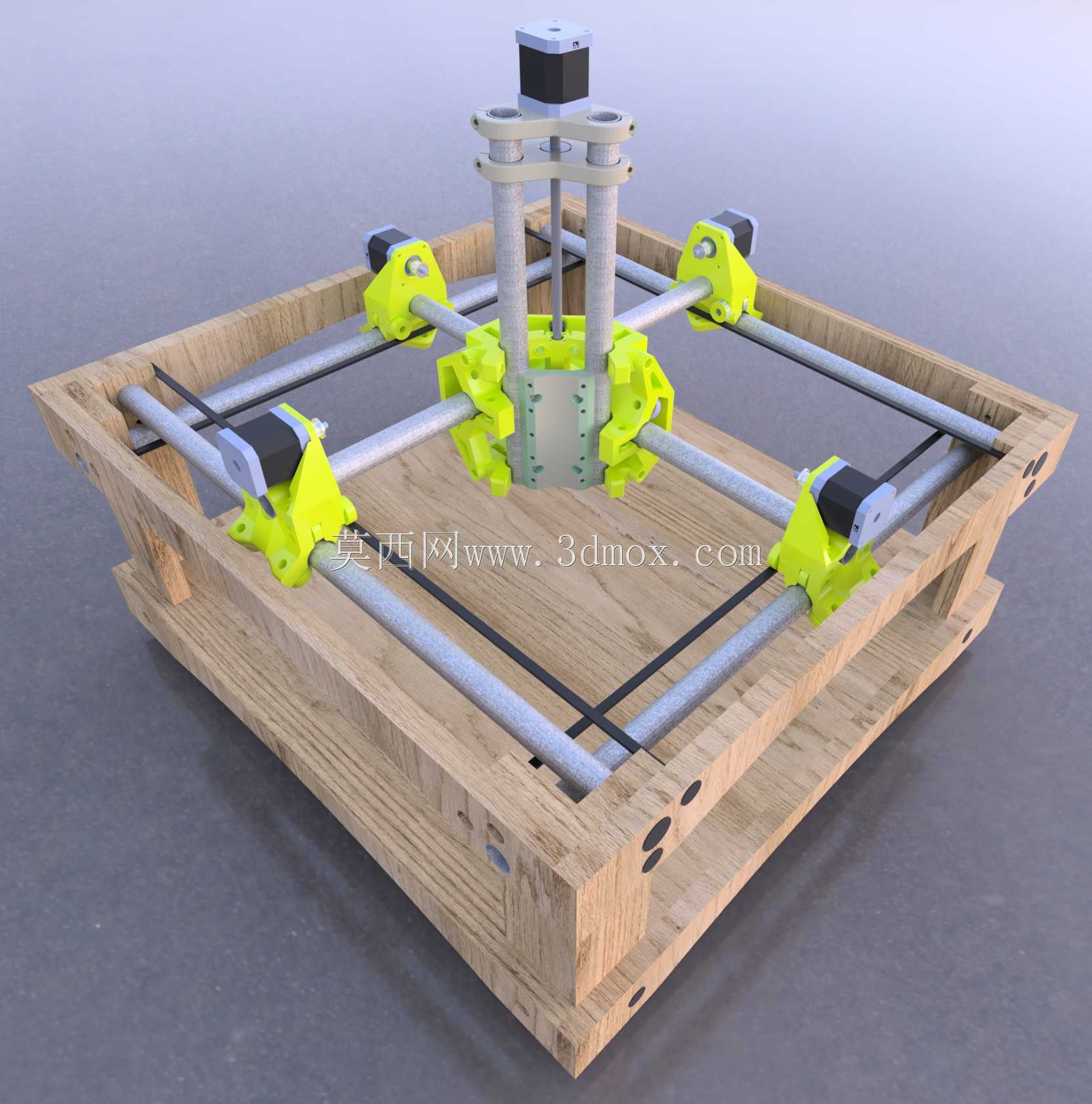

这款箱式集成的MPCNC装置，主要面向个人创客、小型工作室的轻量加工场景，可覆盖软金属、木材、塑料板材的平面铣削、轮廓雕刻、钻孔打标等加工需求，适配桌面级作业空间，无需占用大面积工业场地，适合小批量定制件加工、创客项目原型制作、教学实训演示等多元应用场景。装置整体采用箱式框架结构作为承载主体，框架选用多层胶合板裁切拼接而成，既保证了足够的结构刚性抑制加工震颤，又兼顾了整体重量控制，方便使用者根据场地需求挪动位置。传动部分采用EMT金属光轴作为运动导轨，搭配608轴承作为运动副承载元件，搭配3D打印制作的连接固定部件，实现X、Y、Z三个轴向的平稳运动，光轴布局经过调校，可有效抵消运动过程中产生的偏转力矩，降低运行噪音，即使是微小距离的微调进给也能保持稳定的运动精度。设计过程中针对原有裸架MPCNC的摆腿晃动问题做了针对性优化，将整套运动机构完全集成在木质箱体内，通过箱体框架的刚性连接消除原有悬臂结构带来的形变误差，同时箱体下层预留了充足的收纳空间，可放置加工线缆、备用刀具、待加工小件等物料，让作业台面保持整洁。装置的安装边界完全贴合箱体外形尺寸，上层加工台面预留了标准的工件装夹孔位，可适配不同尺寸的平口钳、工件压块等装夹配件，Z轴行程经过优化，可满足常规厚度板材的加工深度需求，驱动端适配标准NEMA17规格电机安装位，使用者可根据自身加工需求选配对应扭矩的电机，无需额外修改安装孔位即可完成装配。箱式结构的侧边预留了走线槽位，所有传动线缆均可沿着箱体框架内壁排布，避免运动过程中线缆剐蹭加工区域，提升运行安全性。装置的运动部件均做了限位设计，可防止超程运动对传动部件造成损伤，整体结构兼顾了DIY组装的便利性与实际加工的实用性，既保留了MPCNC原有结构的低成本、易组装优势，又通过箱体集成设计解决了原有结构刚性不足、走线杂乱、收纳不便的问题，适合桌面级轻加工场景长期使用。
