小型立式精密泰格微型磨机结构设计

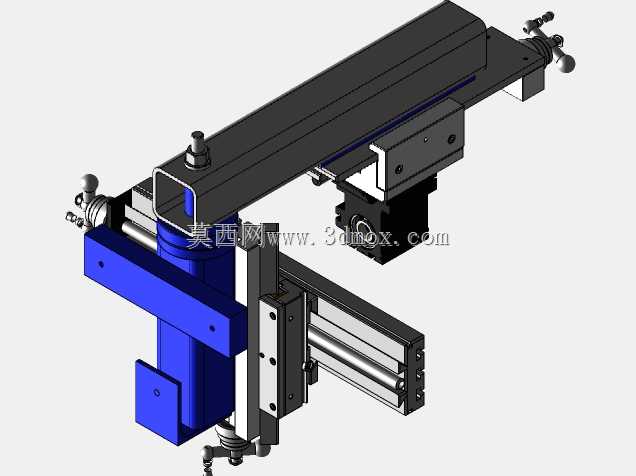

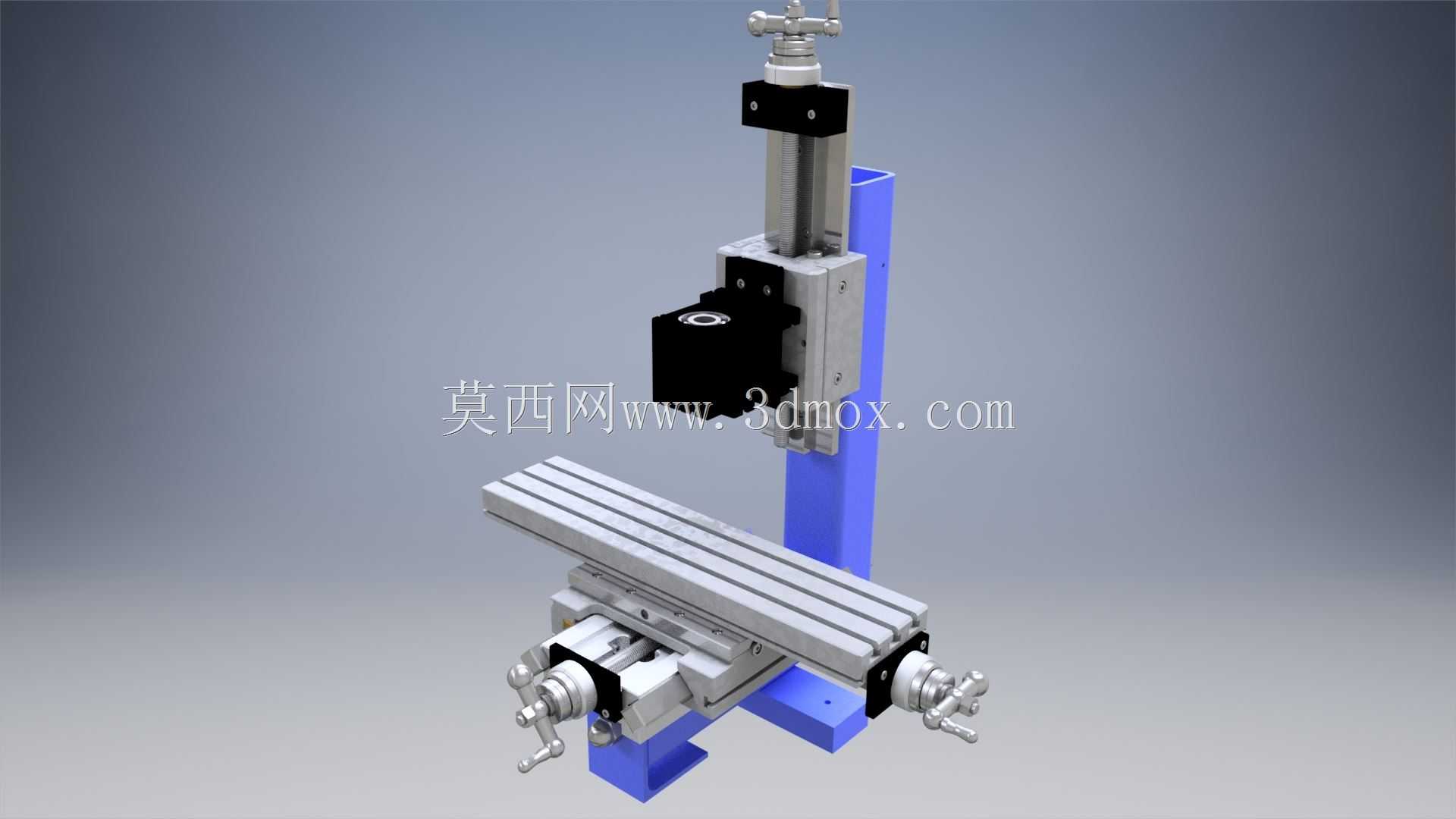

这款微型磨机主要面向小型加工工坊、个人DIY加工、教学实训以及精密零部件小批量修配场景，能够在有限的桌面空间内完成小型金属、非金属工件的平面磨削、端面修磨、小尺寸槽位精磨等加工工序，弥补了大型磨床占地空间大、调试成本高，不适合微小工件加工的短板，尤其适配模型制作、小型五金零件修配、刀具刃口修整、首饰金属件打磨这类对加工精度有要求但加工批量极小的作业场景。设备采用立式立柱搭配十字滑台工作台的经典布局，立式立柱作为核心承载结构，采用竖直安装的线性导轨承载磨削主轴的上下进给运动，主轴安装座带有锁紧机构，调整到对应加工高度后可快速锁止，避免加工过程中出现主轴窜动影响加工精度；主轴单元采用模块化快装设计，可根据加工需求更换不同规格的磨头，适配不同材质的磨削作业。下方的十字滑台工作台采用带刻度手轮的手动进给结构，横向与纵向进给均配备梯形丝杠传动，手轮带有刻度盘，操作人员可通过刻度盘精准控制进给量，实现微米级的进给调整，工作台面采用标准T型槽设计，可搭配通用夹具快速装夹不同外形的小型工件，无需定制专用夹具即可完成多数规则工件的装夹固定。整体结构的安装边界紧凑，底座采用L型支撑结构，蓝色立式立柱与底座刚性连接，大幅降低磨削过程中的整机振动，整机可直接放置在标准工作台面上使用，不需要额外做地基固定，安装时仅需保证工作台面水平即可投入使用。设计过程中充分考虑小型设备的操作便利性，所有操作手轮均布置在操作人员易触及的前侧与侧方位置，主轴高度调整手轮布置在立柱最顶端，操作人员站立或坐姿操作都可轻松完成高度调整，各运动导轨均预留润滑注油点位，日常维护无需拆解设备即可完成润滑保养。设备的各运动部件均设置有限位结构，避免操作人员调整行程过大导致部件脱轨或碰撞，主轴安装座与十字滑台的行程限位均采用硬限位加缓冲垫的设计，即使操作失误也不会造成核心部件的损坏，大幅提升设备的使用容错率，适合新手操作与教学场景下的反复调试练习。
