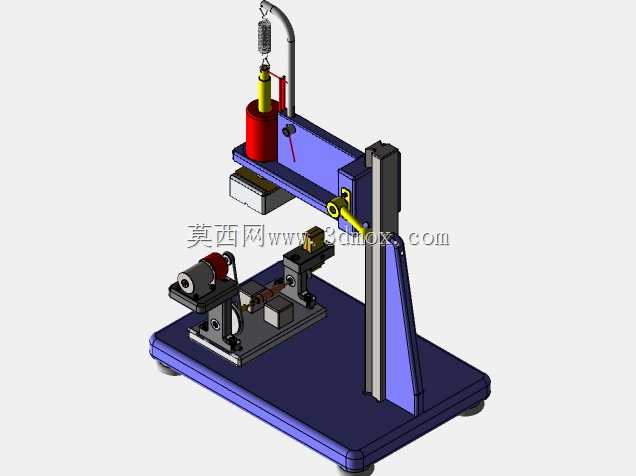

电火花加工机床机械结构组件

这套电火花加工设备的机械组件，主要面向精密模具型腔加工、小型五金零件特殊结构蚀除、难切削金属材料的微细加工场景，在注塑模具浇口残料处理、小型冲压模具异形型腔加工、硬质合金零件局部修配等生产环节中，能够完成传统切削设备无法实现的非接触式加工作业，避免刀具接触工件带来的切削应力变形、硬材刀具损耗过快等问题。整套组件包含承载底座、电极旋扣夹持机构、工件定位工装、工作液容纳结构、电极进给导向立柱几个核心部分，其中承载底座采用加厚平板式结构，底部设置可调式支撑脚，可在车间常规水泥工作台或铸铁平台上完成调平安装，整体安装边界控制在小型台式设备的占地范围内，无需额外预埋固定结构，适配中小型模具维修车间、精密零件加工班组的工位布置需求。电极旋扣夹持机构布置在立柱上部的悬臂端，可实现电极的垂直进给微调与周向位置调整，夹持端带有快换结构，能够根据加工需求快速更换不同形状的铜质或石墨电极，适配不同型腔的加工轮廓需求；工件定位工装设置在底座上部的加工区域，带有可调节的压紧与定位结构，能够快速装夹不同外形的小型模具工件与待加工零件，保证加工过程中工件位置无偏移。工作液容纳区域位于加工工位正下方，可填充水基或煤油类电介质，加工过程中电介质能够及时带走蚀除产生的金属碎屑，同时起到绝缘、冷却电极与工件的作用，设计时针对橡胶、塑料类密封部件的耐介质腐蚀性能做了适配，避免长期接触工作液出现部件老化渗漏的问题。整体结构设计采用悬臂式立柱布局，在保证结构刚性满足小型零件加工需求的前提下，尽可能压缩了设备的整体体积，各运动部件的操作手柄均布置在操作人员易触及的位置，无需复杂的操作培训即可完成电极位置调整、工件装夹等常规操作，适合小批量精密零件加工、模具现场修配等灵活作业场景，各连接部位均采用标准化紧固件连接，后期维护更换易损件时无需专用工装即可完成拆装。
