快动式螺旋夹紧精密台虎钳结构设计

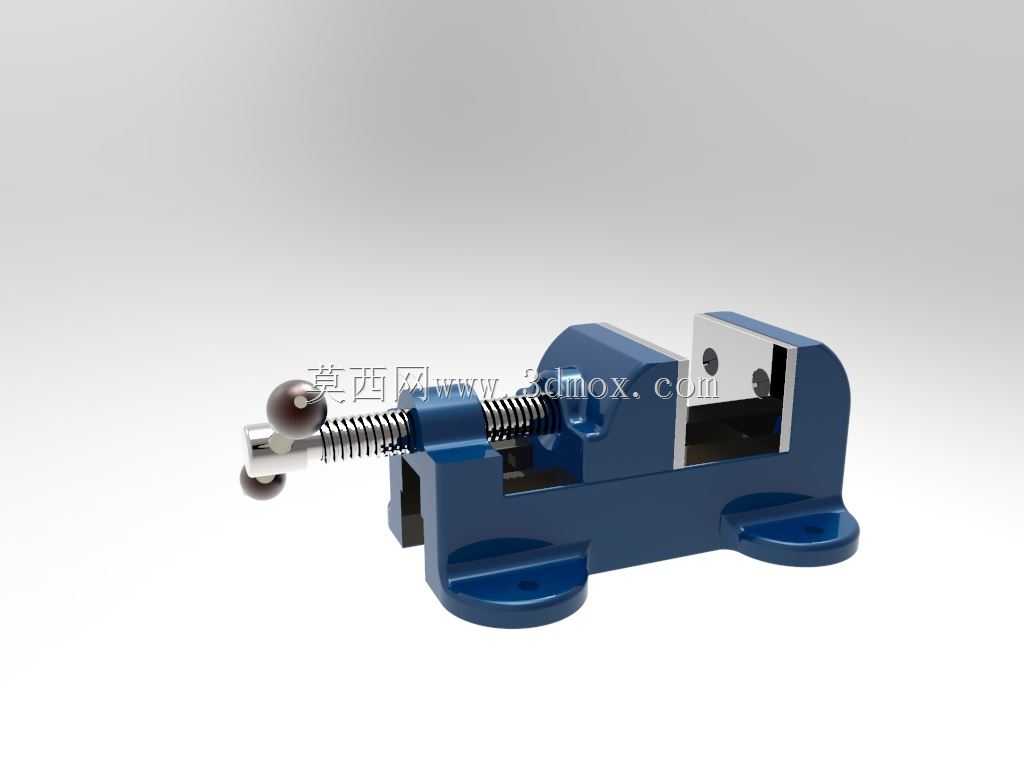

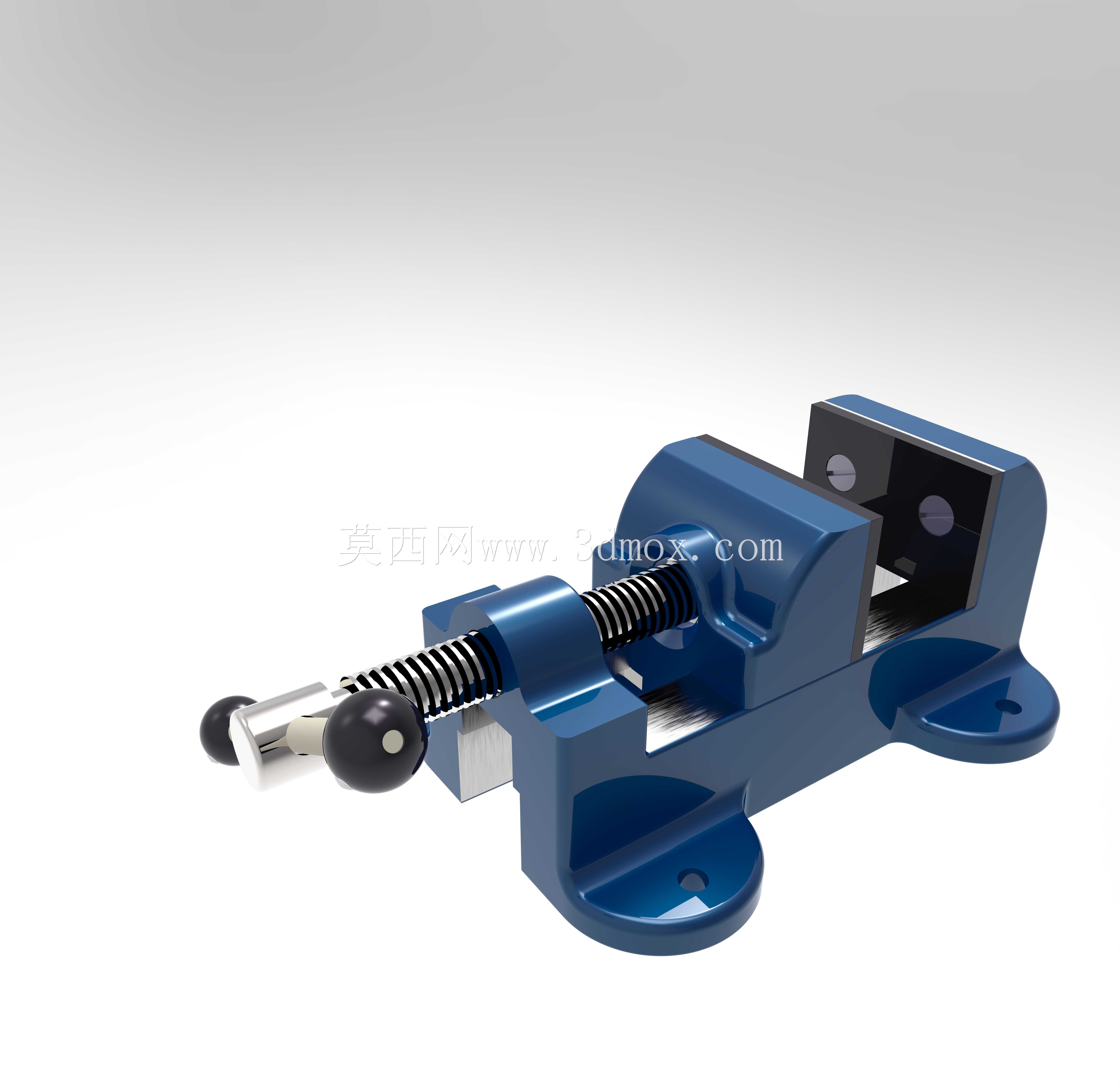

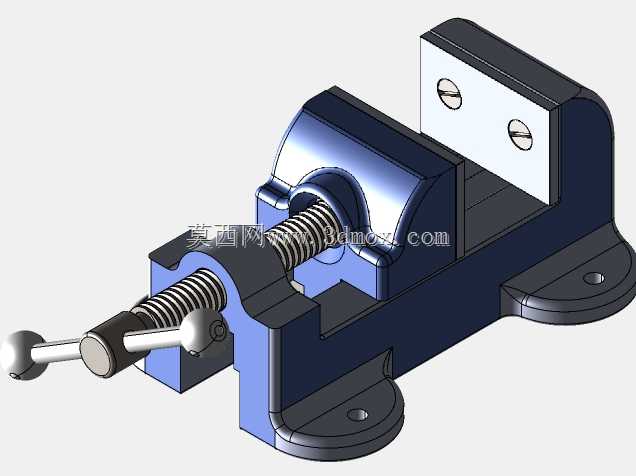

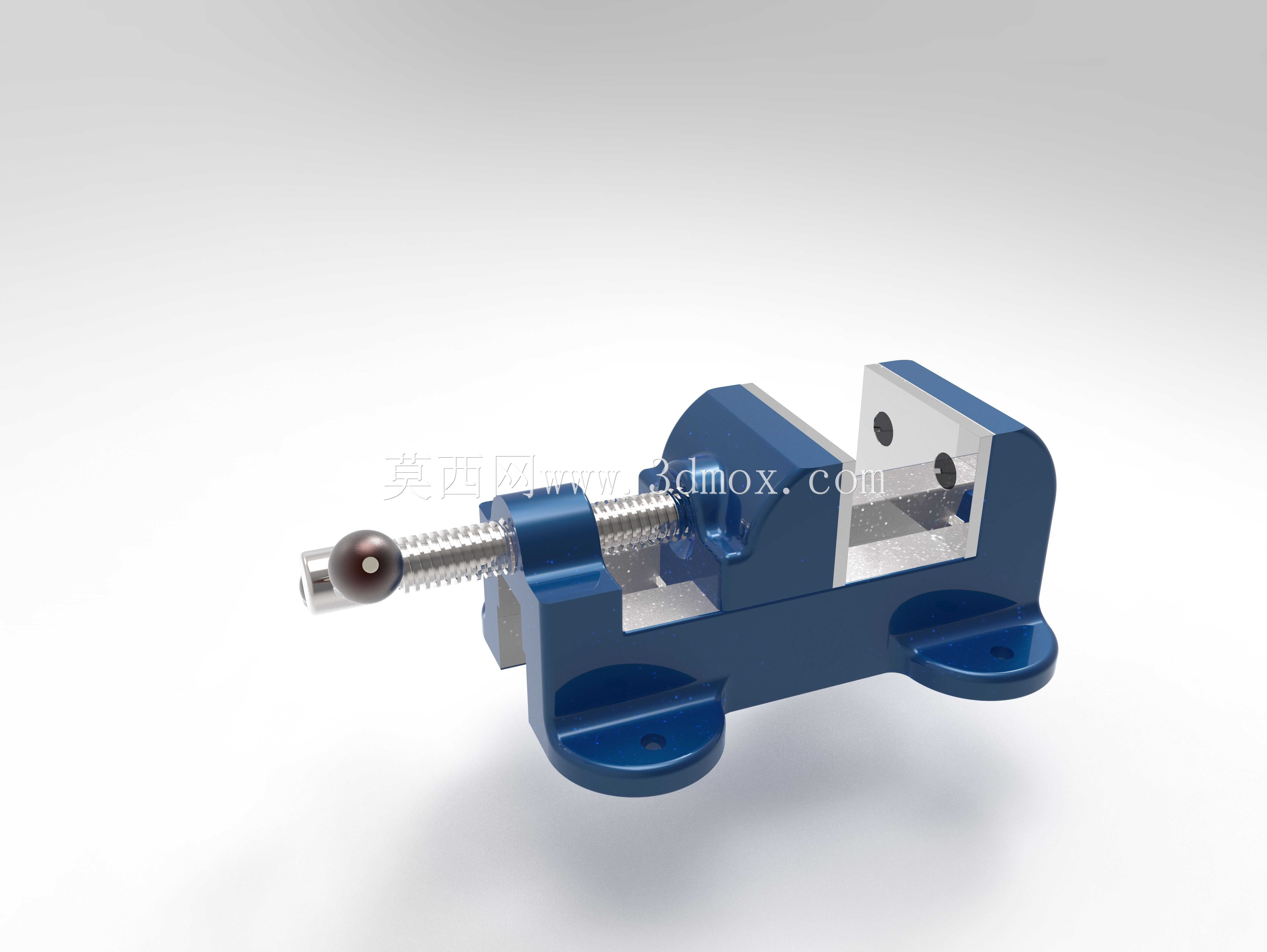

这款台虎钳是面向钳工装配、小型零件机加工、精密工件修配场景设计的手动夹紧工装，在日常五金加工、电子小零件装夹、教学实训、家用DIY维修场景中都有极高的使用频次，是车间工位、实训台、维修工作台上不可或缺的基础夹持工具。它采用经典的螺旋进给夹紧结构，核心传动部分为梯形传动丝杠搭配复位压紧弹簧，配合端部的球面摇动手柄，操作人员转动手柄时，丝杠带动活动钳身沿导轨方向平稳进给，弹簧能够在松钳时自动推动活动钳身快速复位，减少空行程转动的操作时间，相比普通无复位结构的台钳，工件取放的操作效率能提升近四成。钳口部分采用可拆卸式硬化钳口板，钳口表面加工有细密的交叉防滑齿纹，夹紧时能够牢牢咬合工件表面，避免铣削、锉削、打磨过程中工件出现滑移偏转，针对不同材质的加工需求，还可更换软质钳口垫，防止夹伤铜、铝、亚克力等软质工件的已加工表面。整体钳身采用高刚性一体式铸铁结构设计，固定钳身与底部两个安装耳座为一体铸造成型，安装耳座上预留有贯通的螺栓安装孔，能够通过T型螺栓或膨胀螺丝将台钳牢牢固定在工作台面上，可承受较大的夹紧力与加工冲击力，长时间重载使用也不会出现钳身变形、导轨偏移的问题。设计过程中充分考虑了操作的人机工程学，摇动手柄的握持位置距离钳身中心的距离经过反复校核，操作人员施加夹紧力时手腕处于自然舒展状态，长时间操作也不易产生肌肉疲劳；活动钳身与固定钳身的配合导轨采用燕尾式结构，配合间隙经过精密调整，进给过程顺滑无卡滞，钳身闭合后上下钳口的平行度控制在0.02mm以内，能够满足小型精密零件的装夹精度要求。整体外形紧凑小巧，安装边界占用工作台面的面积不足0.03平方米，既适合固定在大型机床工作台面作为辅助夹具使用，也可单独安装在小型工作台上作为独立的钳工工位使用，适配从工业生产车间到校园实训教室、家庭维修工作台的多种使用环境。
