PVC管材生产用挤出机头结构设计

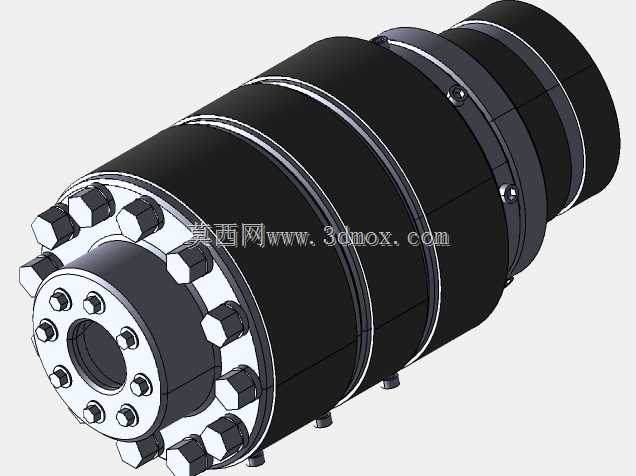

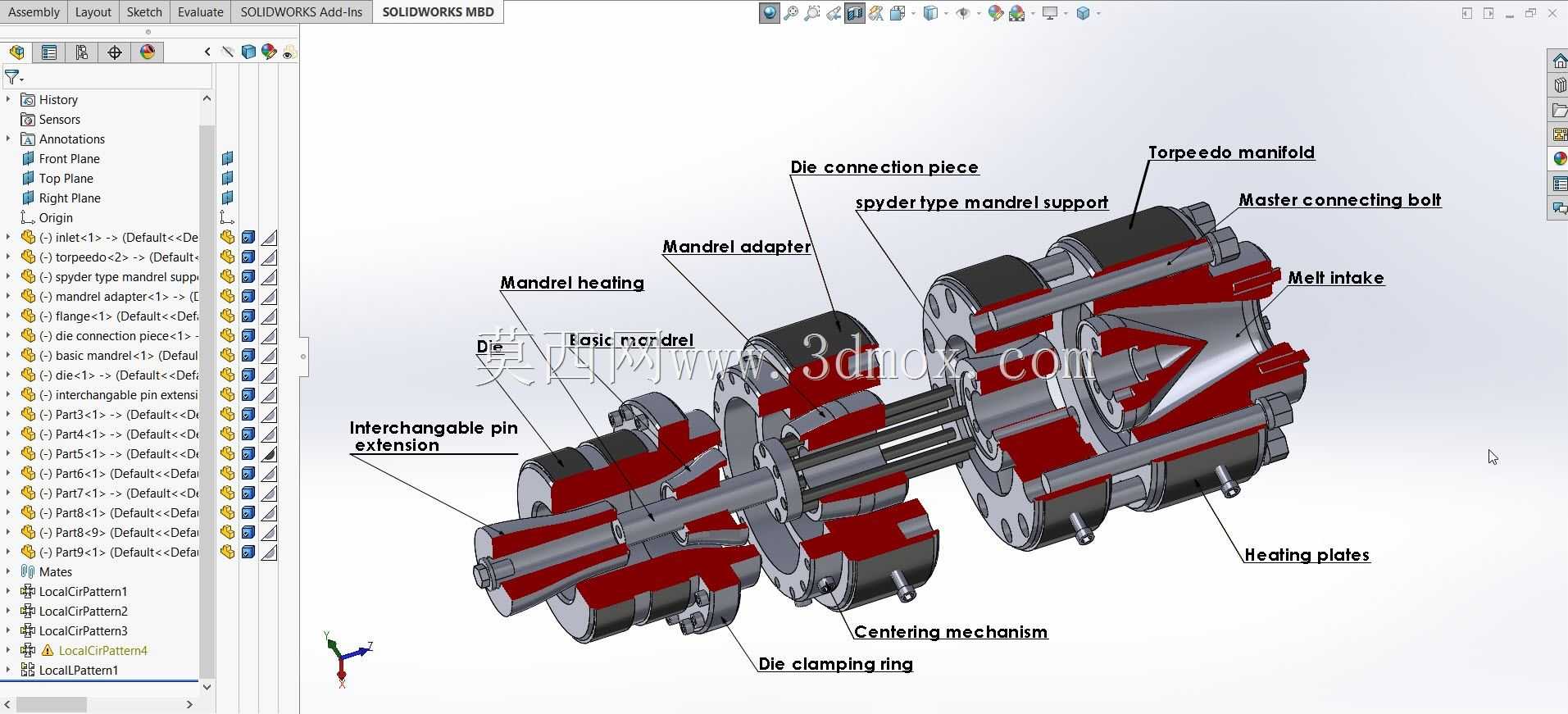

该挤出机头主要应用于PVC管材挤出成型生产线，是塑料挤出加工环节的核心成型部件，安装在挤出机机筒末端，承担着将挤出机输送来的熔融PVC物料均匀分流、稳压、成型为规定截面形状管坯的关键作用，直接决定最终PVC管材的壁厚均匀度、内外表面光洁度与截面尺寸精度，广泛适配民用给排水管、电工穿线管、农用灌溉管等常规PVC硬管的生产场景。从功能特性来看，该机头采用多段式组合筒体结构，沿物料流动方向依次设置了进料连接段、分流扩张段、稳压成型段与口模定型段，进料端采用带周向均布螺栓的法兰连接结构，可与不同规格的单螺杆挤出机出料端实现刚性密封连接，避免熔融物料在高压输送过程中出现溢料问题；分流段内置流线型分流梭结构，能够将螺杆推送来的柱状熔融物料均匀分流为环形料流，消除物料因流动路径差异产生的熔接痕，同时通过流道截面的渐变扩张，让物料在流动过程中逐步建立稳定的挤出压力，避免因压力波动导致管材壁厚出现偏差。设计过程中重点考量了PVC物料的热敏性加工特性，整个机头内部流道全部采用平滑圆弧过渡，不存在死角与滞料区，避免物料长时间滞留发生过热分解，同时筒体各段设置了独立的温控元件安装位，可根据不同配方PVC物料的加工需求精准调控各段温度，保证物料始终处于最佳塑化流动状态；机头的口模与芯模采用可更换式设计，仅需更换端部的口模芯模组件，即可适配不同外径、不同壁厚规格的PVC管材生产，无需整体更换机头，大幅降低生产线换型的成本与停机时间。从安装边界来看，该机头整体为同轴圆柱式结构，最大外径适配常规中小规格PVC管材生产线的安装空间，进料端法兰的螺栓孔采用周向均布设计，可直接匹配标准挤出机的出料法兰尺寸，整体轴向长度经过优化，既保证了足够的稳压成型长度，又不会因过长导致机头整体重量过大增加挤出机出料端的负载，安装时仅需通过法兰螺栓完成与挤出机的对接，同时预留了温度传感器、加热装置的接线空间，可直接接入现有挤出生产线的控制系统，无需额外改造安装结构。日常生产过程中，该机头的各段筒体采用螺栓拼接结构，可快速拆卸清理内部残留物料，也便于对磨损的口模、芯模部件进行检修更换，适配塑料加工企业连续化、多规格切换的生产需求。
