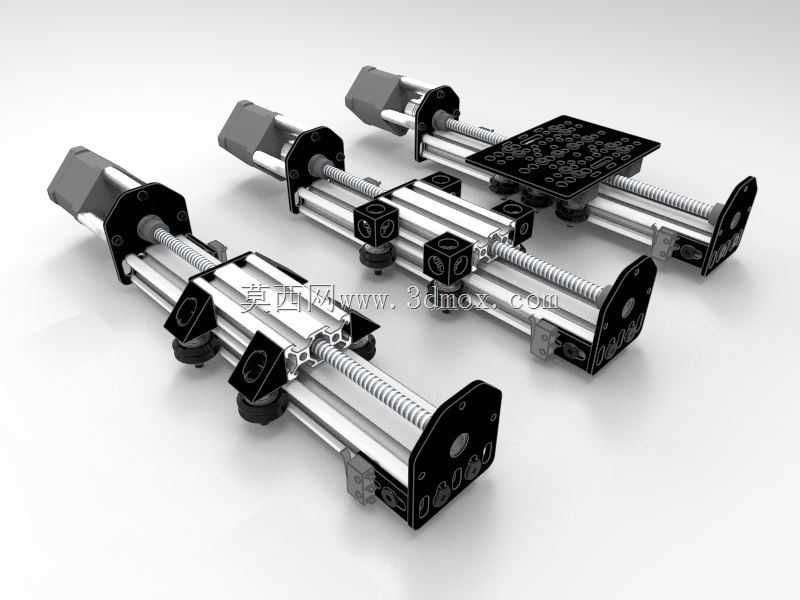

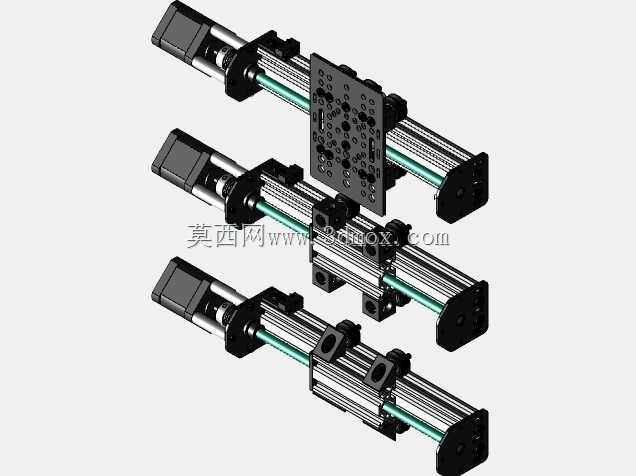

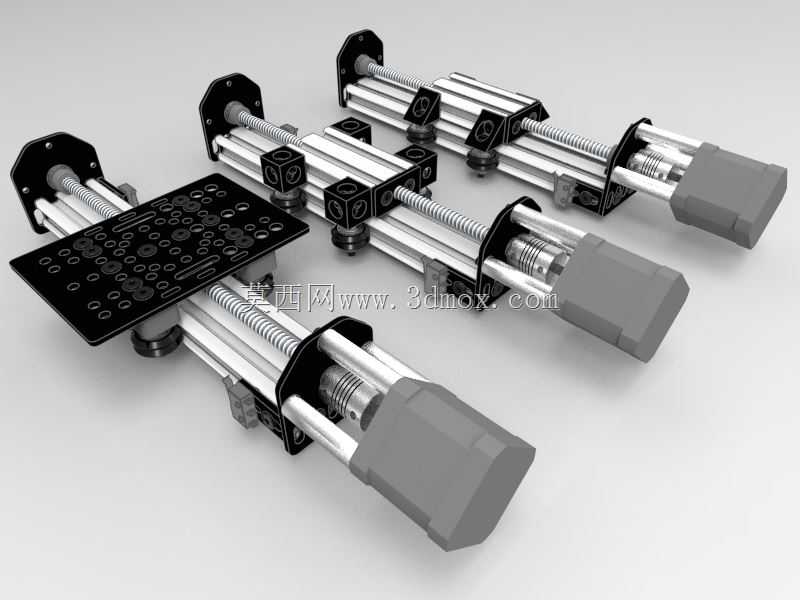

OpenBuildsV槽Nema17丝杠直线传动模组

这套线性传动模组主要面向桌面级自动化设备、小型数控加工装置、DIY运动平台的搭建场景，可直接作为核心传动部件集成到各类需要精准直线位移的设备中，常见于小型雕刻机、桌面级3D打印设备、自动化点胶工位、物料分拣小滑台等对安装空间有紧凑要求的应用场景，能够为执行端提供稳定的直线往复运动输出。模组采用V槽铝型材作为主体承载结构，搭配Nema17规格的步进电机作为动力输入端，通过梯形丝杠将电机的旋转运动转化为滑台的直线位移，传动过程平稳顺滑，可适配不同导程的丝杠来调整运动速度与输出推力的匹配关系，满足不同负载工况下的使用需求。设计上采用开放式的模块化思路，所有安装接口都遵循OpenBuilds的通用标准，使用者可以根据自身的行程需求裁切对应长度的V槽型材，搭配对应规格的丝杠、螺母座以及端盖组件快速组装，不需要额外定制非标结构件，大幅降低了小型运动平台的搭建门槛。滑台部分通过V槽滚轮与型材轨道配合，相比传统直线导轨的安装要求更低，滚轮自带的偏心调节结构可以快速调整预紧间隙，既能够保证运动过程中无晃动虚位，又能避免过紧导致的运动阻力增大、磨损加快问题。模组的端盖部分集成了电机安装位与丝杠支撑轴承座，电机通过联轴器直接与丝杠连接，传动链路短，反向间隙小，能够保证较高的位移重复定位精度。安装边界上，单组模组的宽度与Nema17电机的安装尺寸匹配，可直接通过型材端面的槽口螺母完成多组模组的垂直拼接，快速搭建XY两轴、XYZ三轴的十字运动平台，滑台台面预留了标准化的安装孔位，可直接固定执行器、工件夹具、作业头等功能部件，不需要额外加工转接板。结构上所有零部件都采用外露式设计，日常维护时可以直接观察丝杠、滚轮的磨损状态，方便及时清洁润滑、更换损耗部件，长期使用的维护成本极低，同时开放式的结构也方便使用者根据需求加装限位开关、防尘罩、位置传感器等拓展配件，灵活适配不同的功能需求。
