带iLogic规则驱动的桌面输送机设计方案

　　这套参数化设计的桌面输送设备，主要面向小型零部件加工产线、实验室物料转运、轻工产品装配工位的短距离输送场景，区别于大型工业输送线的重载设计，该设备更侧重小空间内的灵活部署与快速适配，能在桌面级安装空间内完成轻载物料的平稳输送，适配电子元器件、小型注塑件、精密加工零件的工序间转运需求。从实际使用场景来看，这类小型输送设备常被嵌入紧凑型装配单元，衔接上下料工位与检测工位，替代人工完成重复性的物料传递动作，降低操作人员的往复搬运强度，同时保证物料输送节拍的一致性，避免人工传递带来的节拍波动与零件磕碰风险。设备的支撑结构采用可调节支脚设计，支脚底部配置防滑减震垫，既可以根据对接工位的高度差调整整机安装高度，

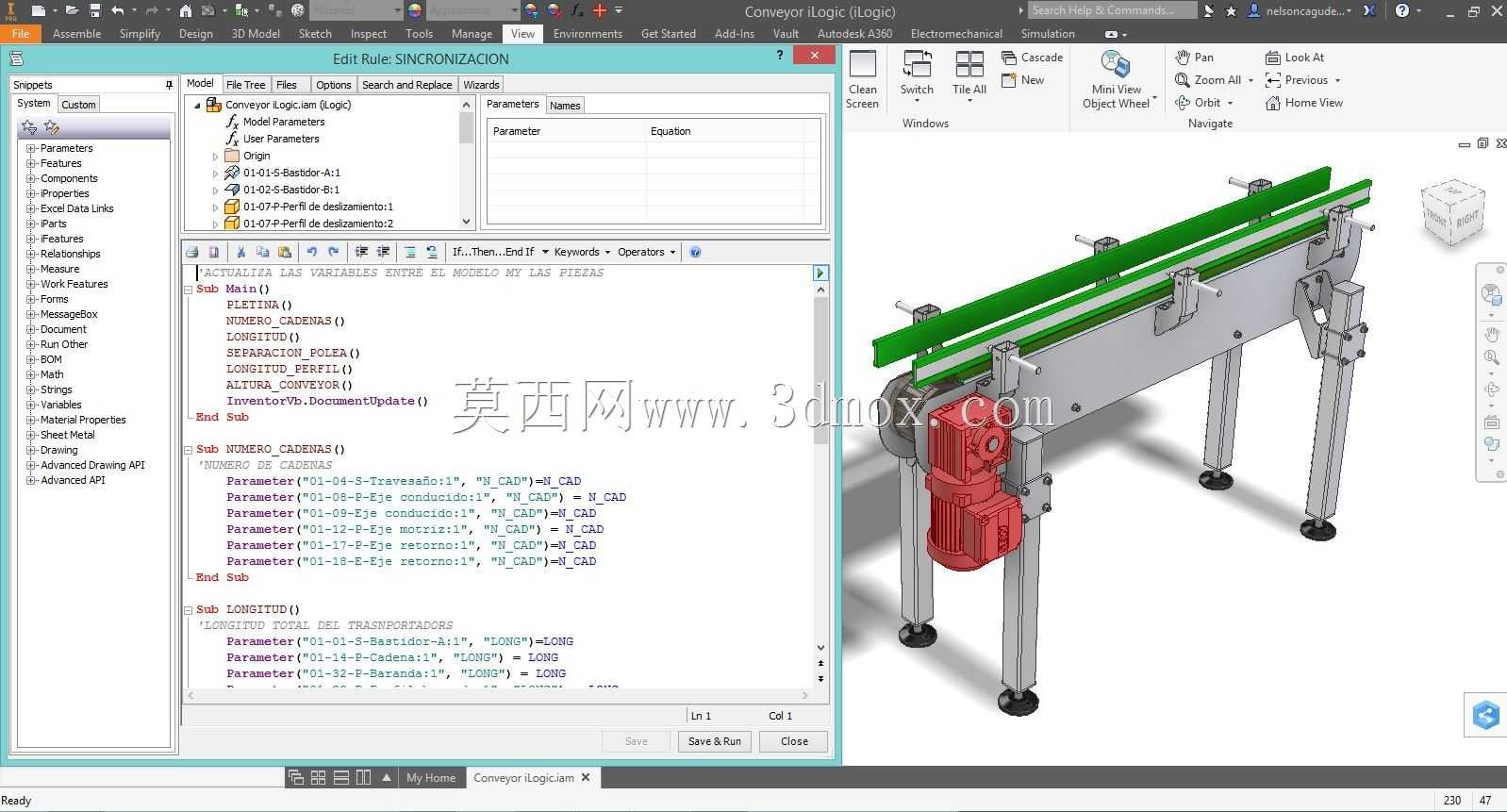

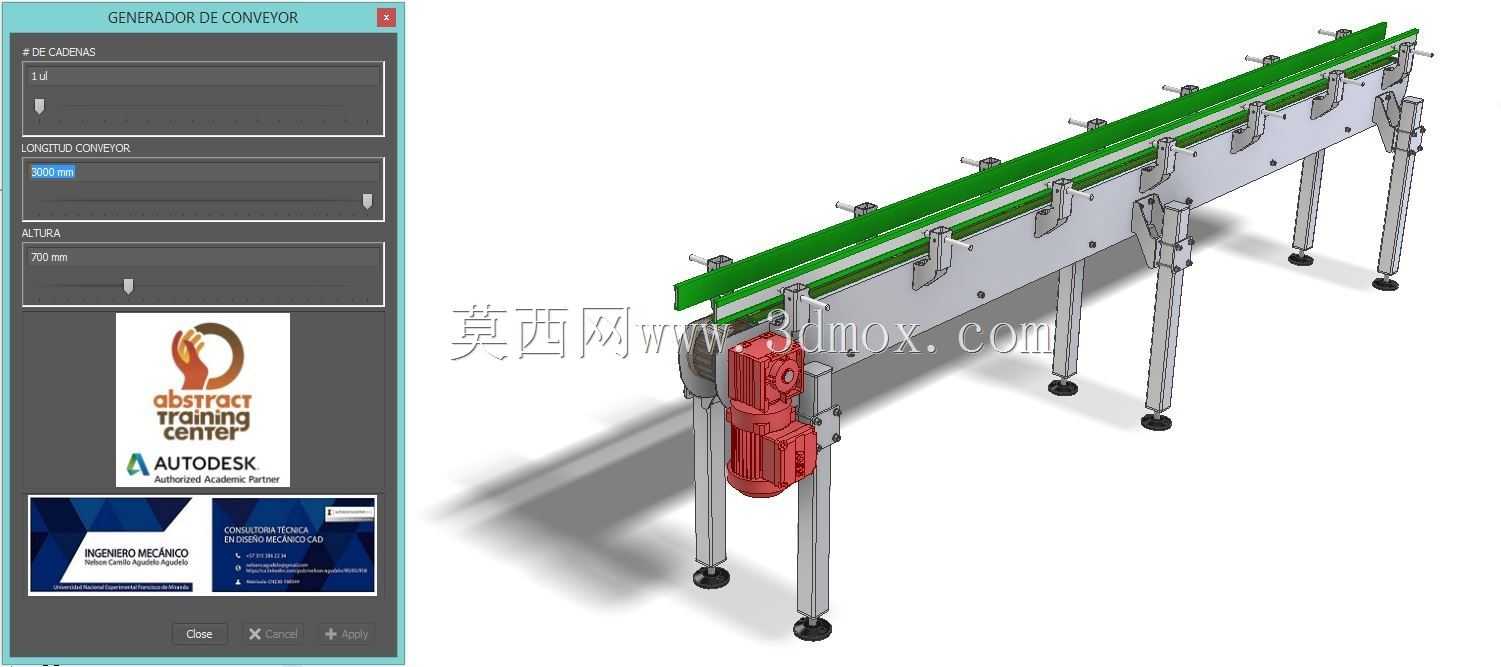

　　也能抵消设备运行时驱动单元产生的微幅振动，保证输送面的水平度，避免物料在输送过程中出现偏移、滑落问题。输送面两侧配置可调节导向栏板，栏板通过快拆式锁紧结构与机架主体连接，无需额外专用工具即可调整两侧栏板的间距，适配不同宽度规格的物料输送需求，栏板与物料接触的边缘做了圆弧倒角处理，避免刮伤工件表面，对于外观要求较高的成品件输送场景，还可以在栏板内侧粘贴柔性缓冲条进一步降低接触损伤。驱动单元采用侧装式减速电机布局，电机通过链传动结构驱动输送辊筒运转，这种布局方式能有效压缩设备的整体宽度尺寸，减少设备在桌面安装时的横向占用空间，传动部位配置全封闭防护罩，避免操作人员误触转动部件，同时防止生产环境中的粉尘、碎屑落入传动结构造成卡滞、磨损问题。这套设计的核心特点是通过iLogic规则实现了全参数的逻辑驱动，设计阶段将机架长度、支脚高度、栏板间距、辊筒间距、输送速度等核心参数做了关联绑定，调整任意一个主参数时，其余关联参数会按照预设的工程规则自动更新，比如调整输送段总长度时，中间支撑辊筒的数量会根据预设的辊筒间距阈值自动增减，支脚的安装位置会按照受力分布规则自动排布，导向栏板的长度会同步匹配输送段长度变化，不需要设计人员逐个修改特征尺寸，大幅缩短了同系列不同规格设备的设计迭代周期。设备的设计过程中充分考虑了安装边界的适配性，整机的最小安装宽度控制在300mm以内，长度可根据需求在500mm到2000mm区间内做参数化调整，

　　支脚的高度调节范围覆盖100mm到300mm，能适配多数标准工作台的安装高度，设备的进料端与出料端都预留了标准对接接口，可以直接衔接振动盘上料机构、检测工位、分拣机构等周边自动化单元，不需要额外做转接结构设计。从结构设计的细节来看，机架主体采用标准铝型材拼接结构，所有连接部位都采用内藏式螺栓连接，整机外观无突出的尖锐结构，既方便加工组装，也便于后期的维护拆解，输送辊筒采用两端带轴承的快装结构，更换辊筒时不需要拆解整个机架，只需要松开两端的锁紧卡簧即可完成更换，日常维护的操作难度很低。设备还预设了多组设计规则校验逻辑，当设计人员输入的参数超出工程合理范围时，比如栏板间距超过输送面宽度、支脚高度超出稳定阈值、

　　辊筒间距过大导致小尺寸物料卡滞，规则会自动弹出提示并阻止不合理的参数生成，从设计源头避免参数错误导致的加工装配问题。针对不同的物料输送需求，设计中还预留了功能扩展接口，输送面下方可以加装光电传感器安装位，配合控制逻辑实现物料到位检测、物料计数、堵料报警等功能，也可以根据需求更换不同材质的输送皮带，比如防静电皮带适配电子元器件输送、防滑皮带适配倾斜输送场景、食品级皮带适配食品包装物料输送。在三维建模过程中，所有的标准件都采用了参数化调用逻辑，螺栓、轴承、锁紧件等标准件会根据连接部位的尺寸自动匹配对应规格，不需要设计人员手动选型装配，装配关系也做了规则约束，调整参数时所有标准件的安装位置会自动更新，不会出现装配错位、干涉的问题，生成的三维模型可以直接导出工程图用于生产加工，也可以导入仿真软件做输送节拍、结构受力的仿真验证，为后续的实物加工提供完整的设计依据。
