小型立式单轴数控加工机架结构设计

　　这套立式单轴数控加工机架，主要面向小型桌面级精密加工场景搭建，适配软金属、工程塑料、轻木等材质的小尺寸工件铣削、雕刻作业，常见于个人创客工坊、职业院校实训教学点、小型产品打样工作室这类对设备占地要求严苛、加工载荷不大的应用场景，区别于工业级重型加工设备的厚重床身设计，整体采用框式对称布局，在控制整体重量的前提下保障传动过程的结构刚性。

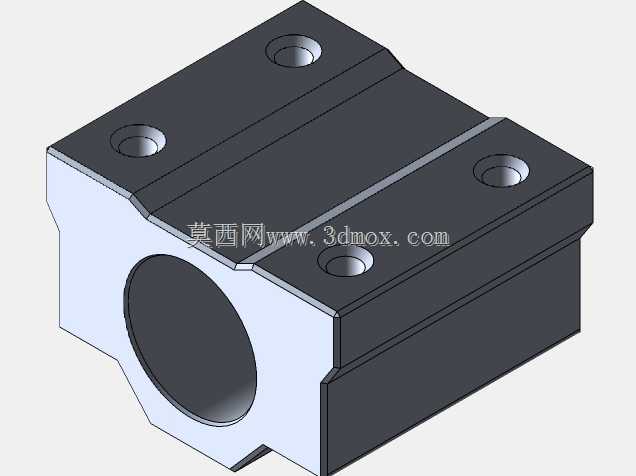

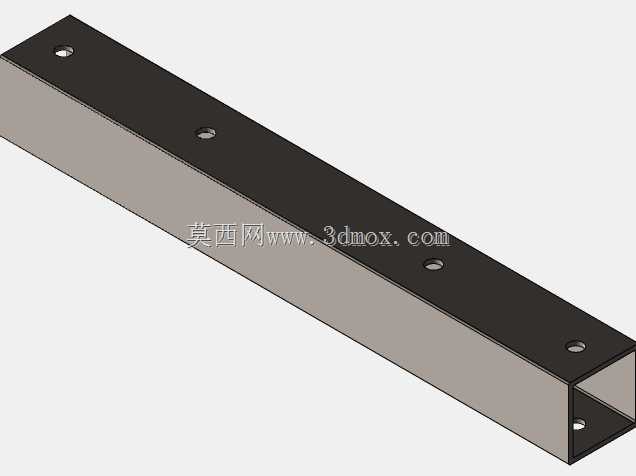

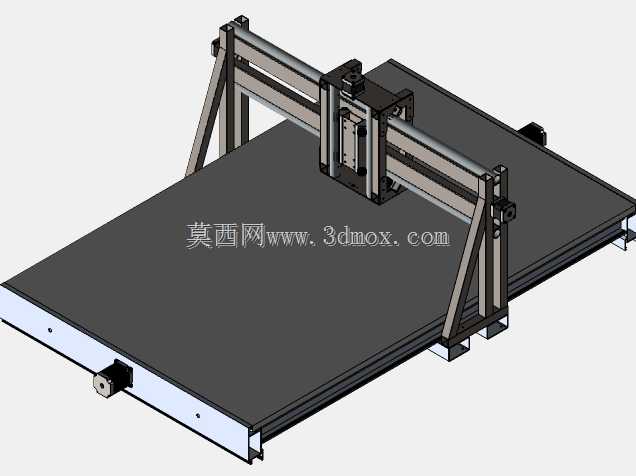

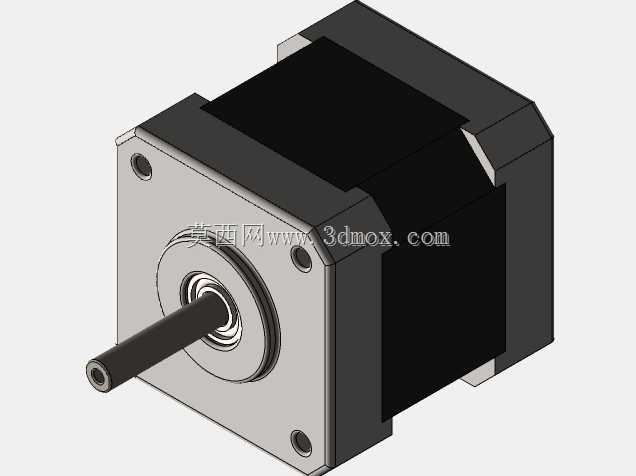

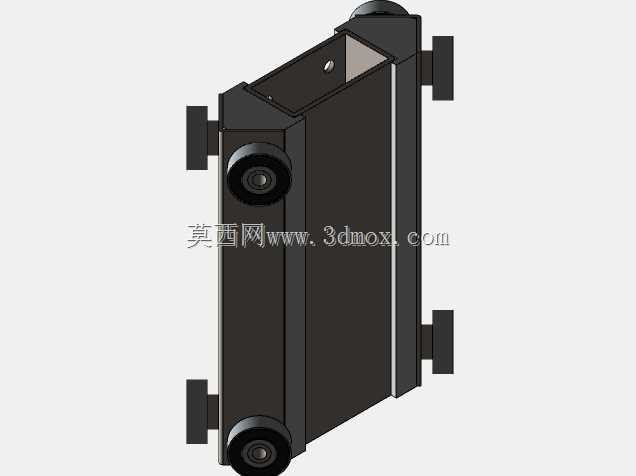

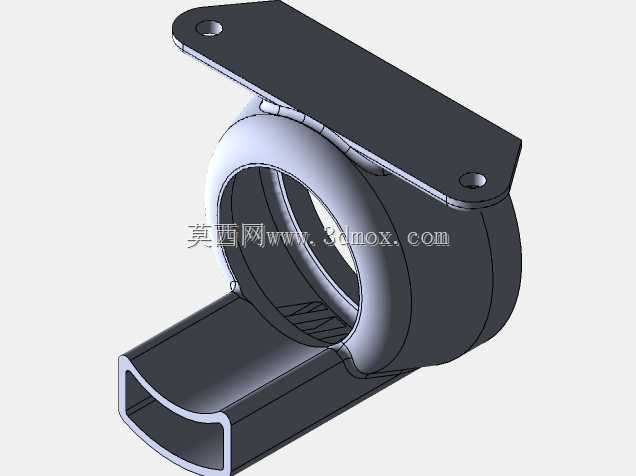

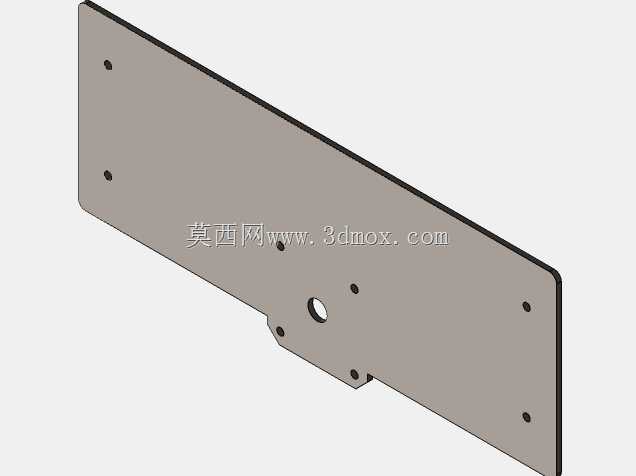

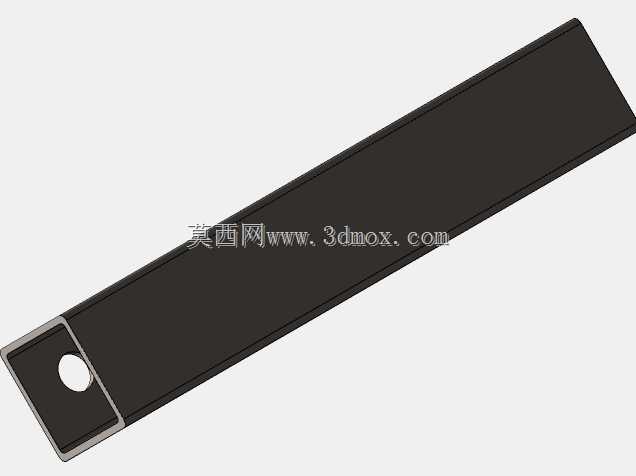

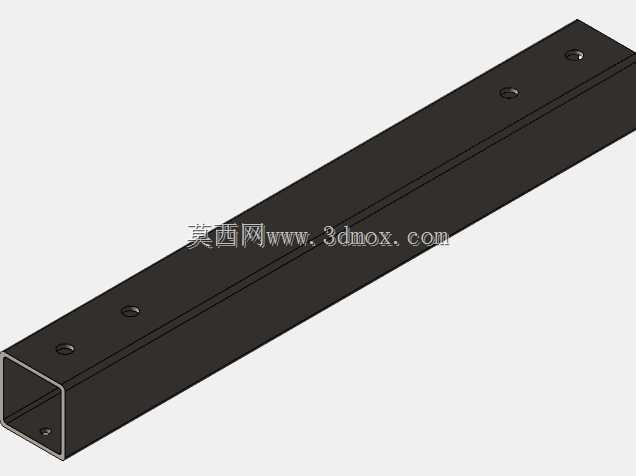

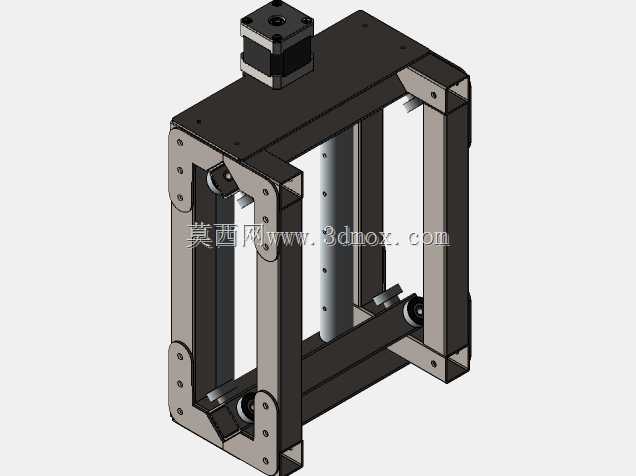

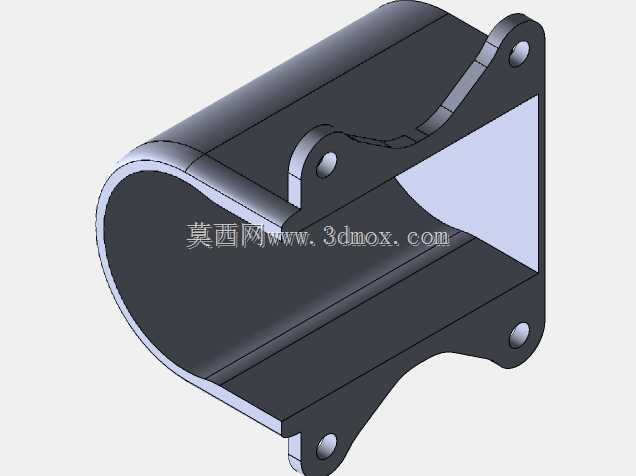

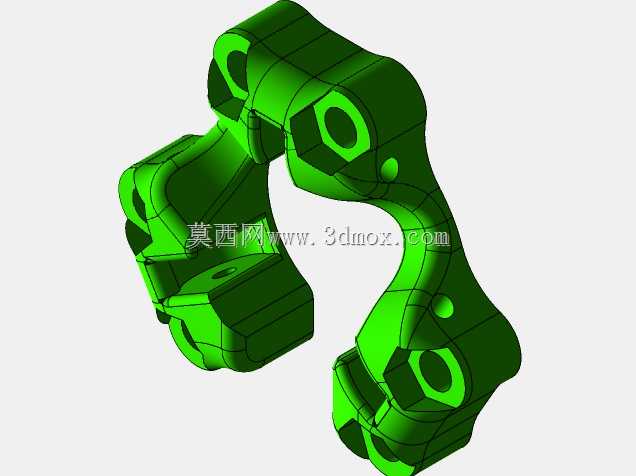

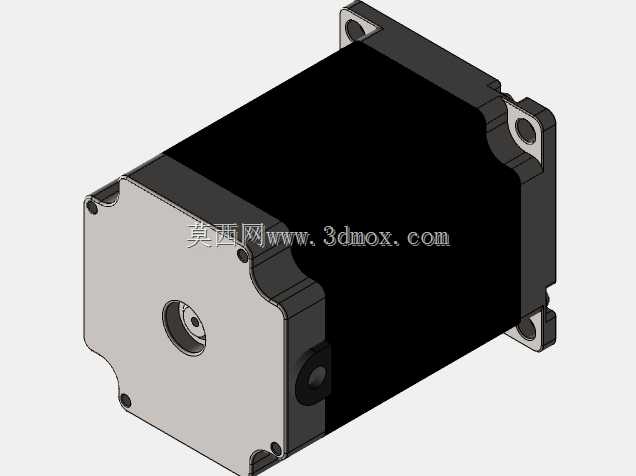

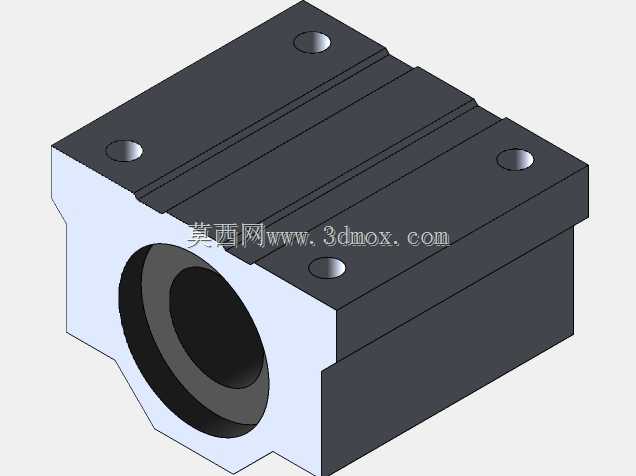

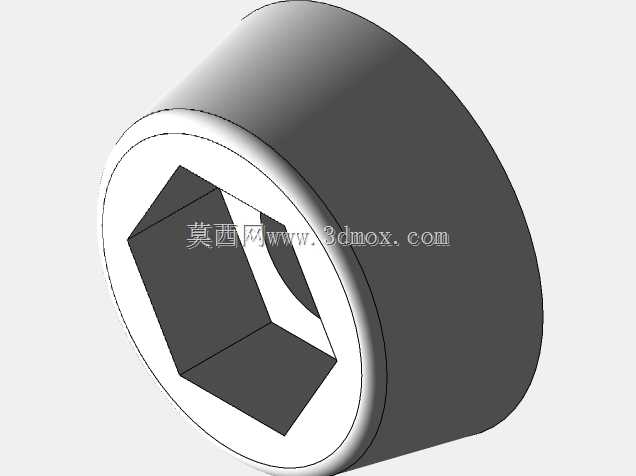

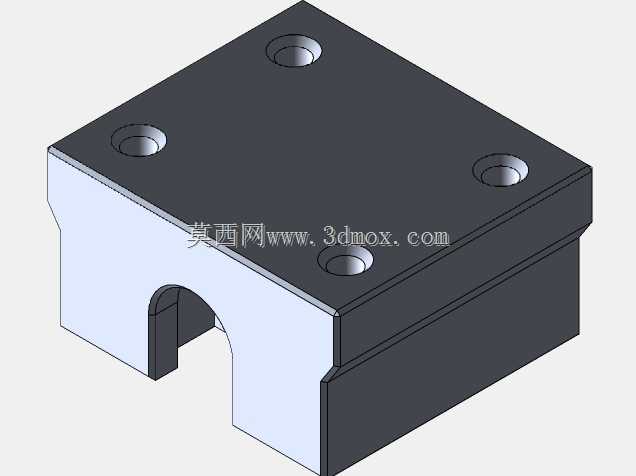

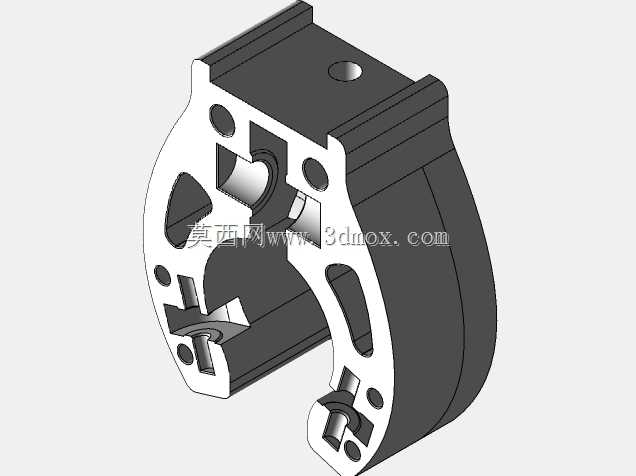

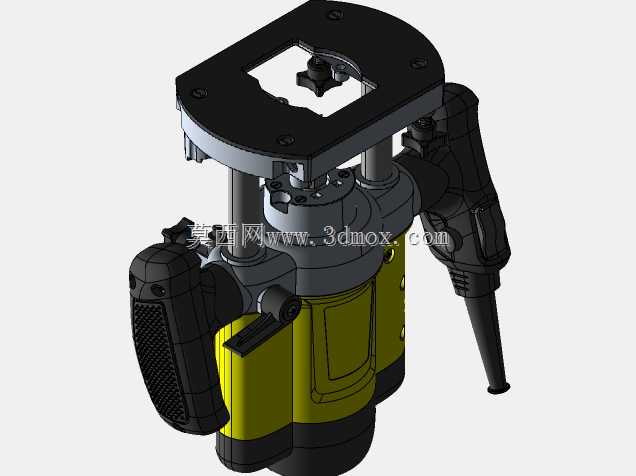

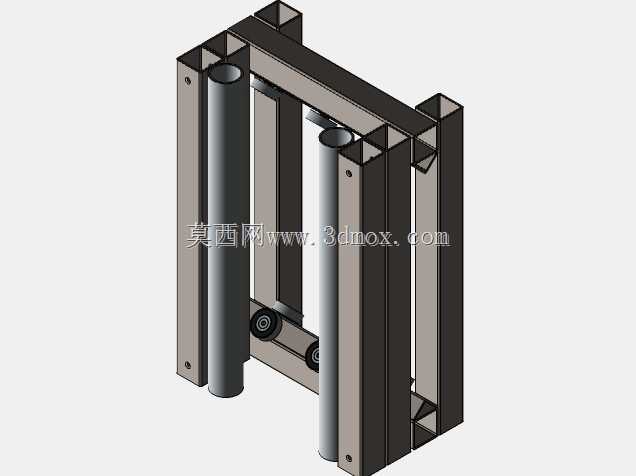

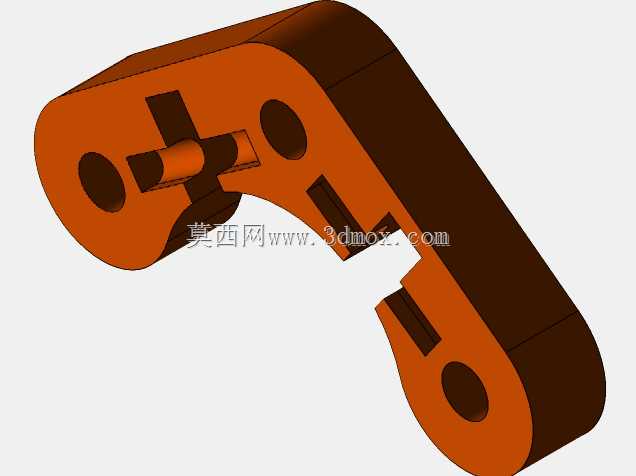

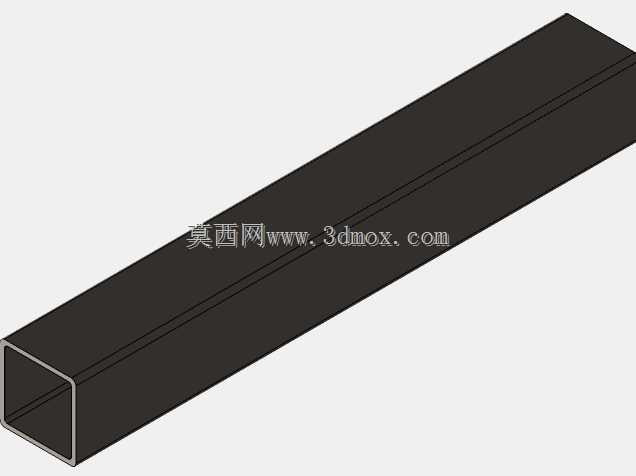

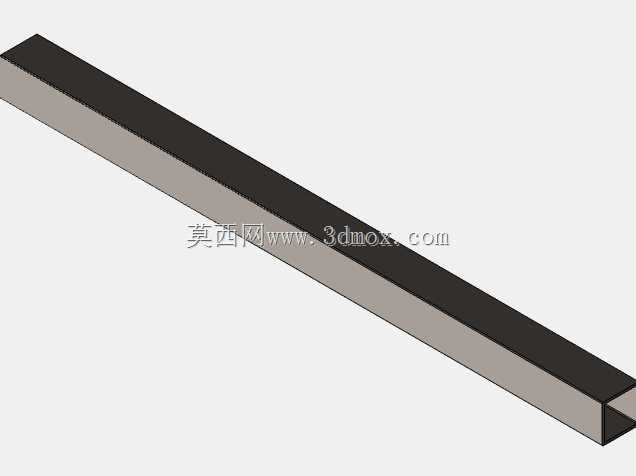

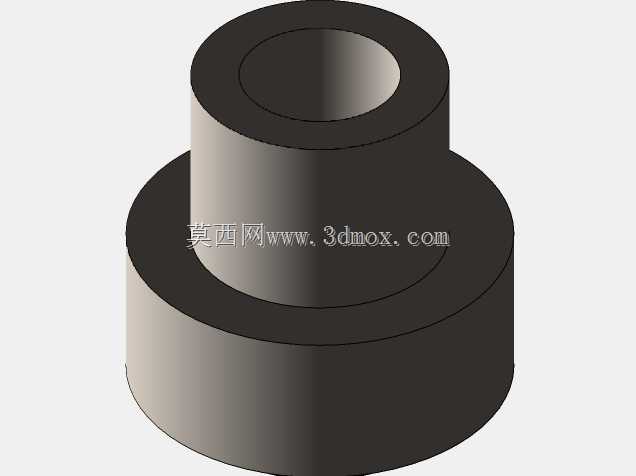

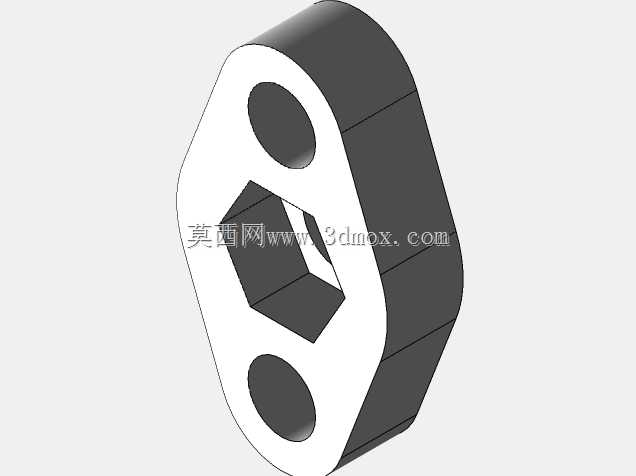

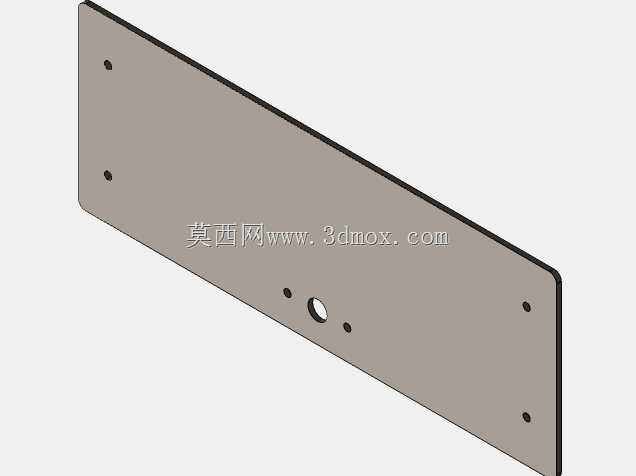

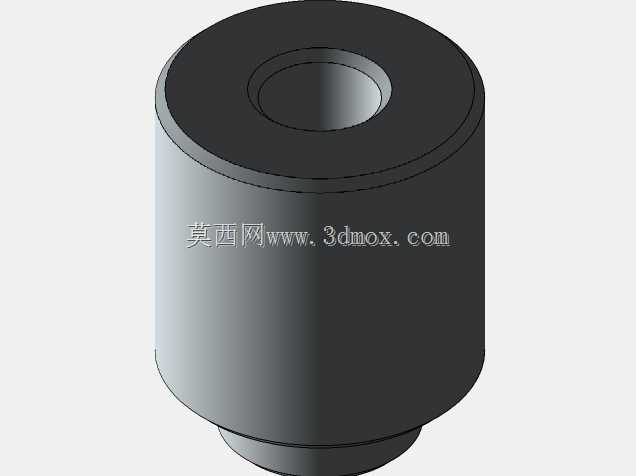

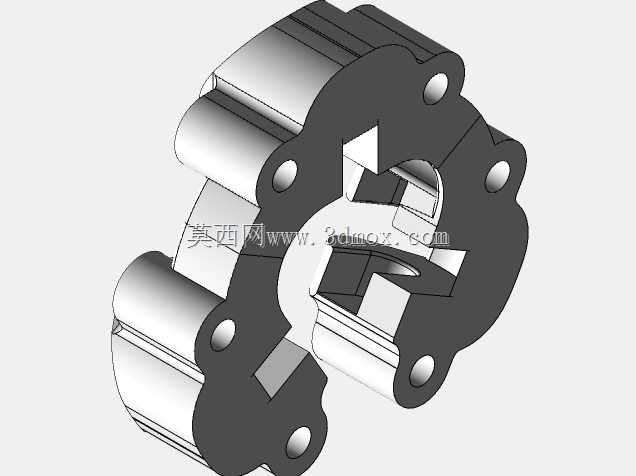

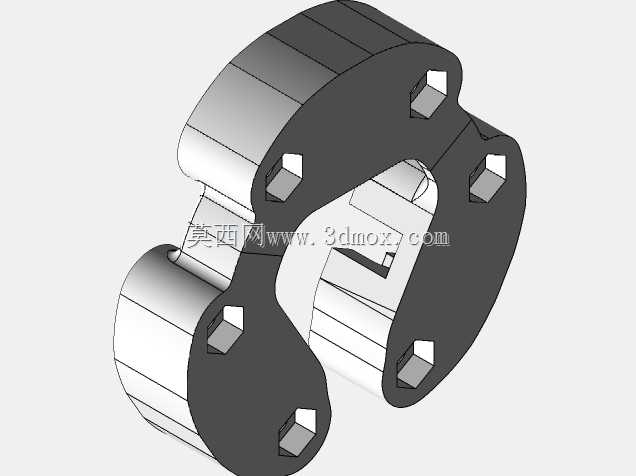

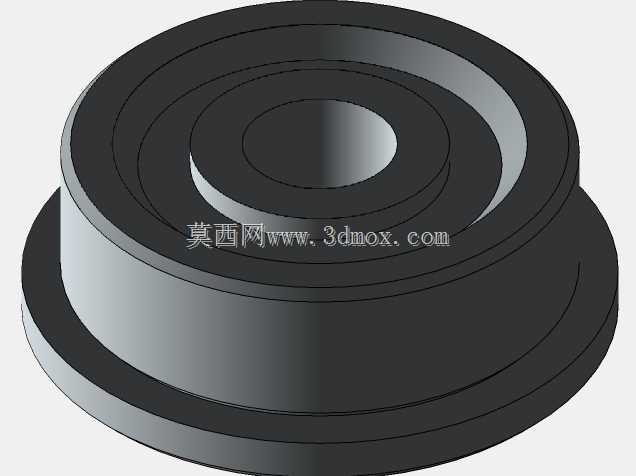

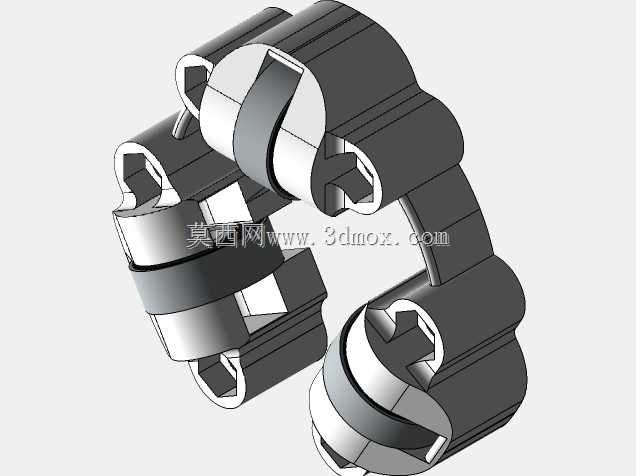

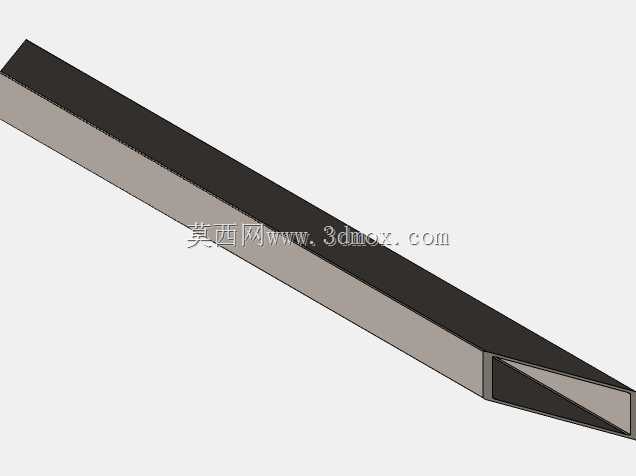

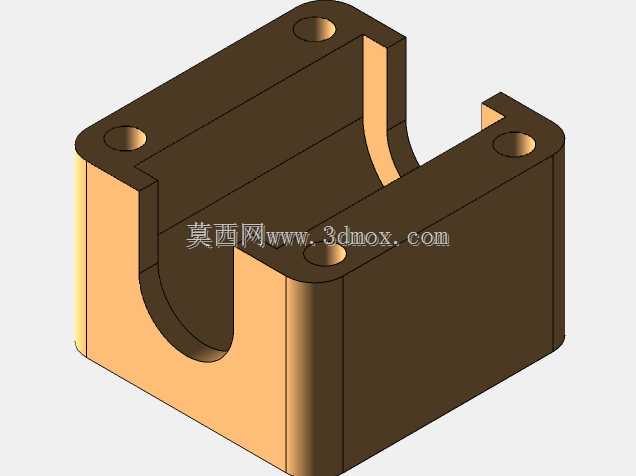

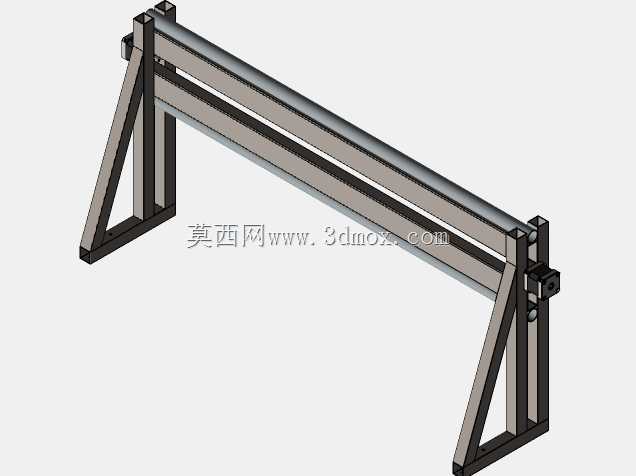

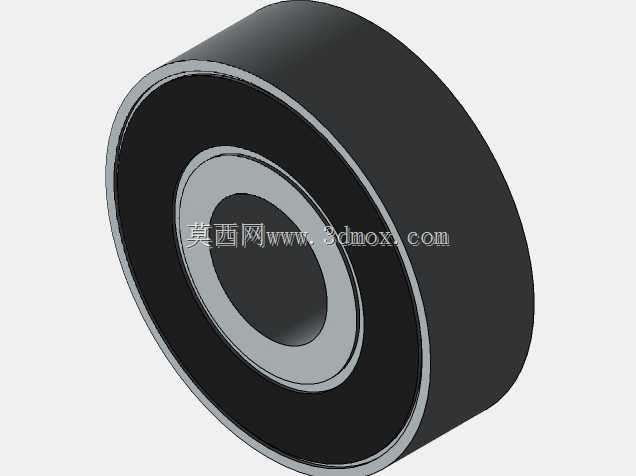

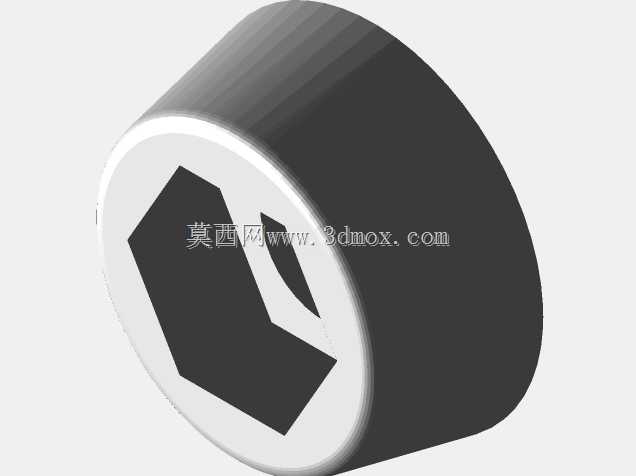

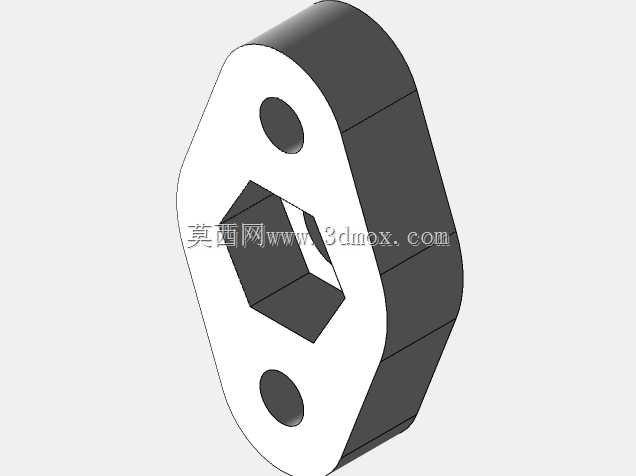

　　从结构设计逻辑来看，整体采用双侧板对称夹持的框架构型，顶部预留的步进电机安装位采用沉孔定位设计，电机输出轴直接对接传动丝杆，省去额外的传动转接结构，既压缩了整体高度方向的尺寸，也减少了传动链的间隙累积。两侧的立式侧板通过上下两端的横向连接梁形成封闭受力框架，侧板上预设的多组安装孔位，可根据实际传动需求适配不同直径的直线光轴作为导向支撑，光轴两端通过带定位台阶的连接块固定在侧板内侧，避免导向轴在往复运动过程中出现轴向窜动。中间的滑动承载平台通过直线轴承与导向光轴配合，传动螺母直接固定在平台背部的安装凸台上，与顶部电机驱动的丝杆形成螺旋传动副，可实现平台沿竖直方向的精准往复进给。

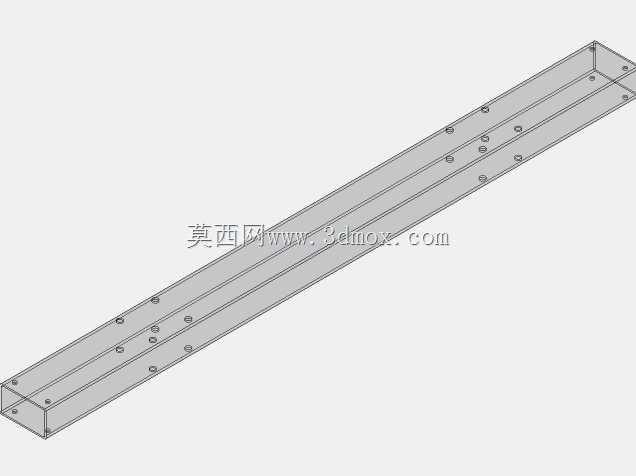

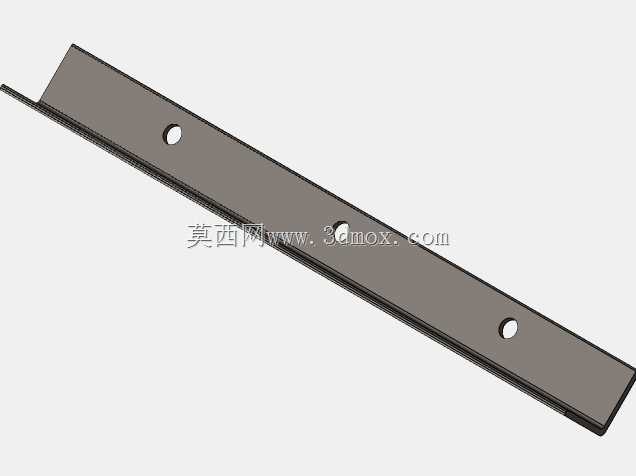

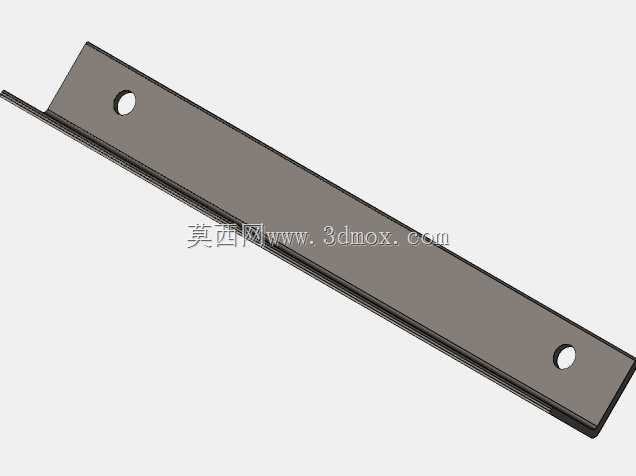

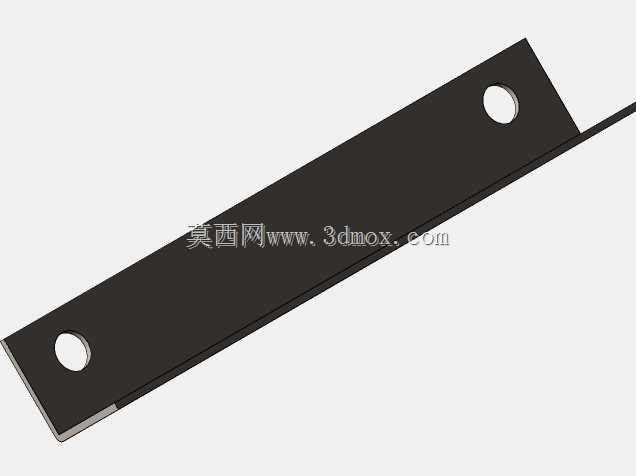

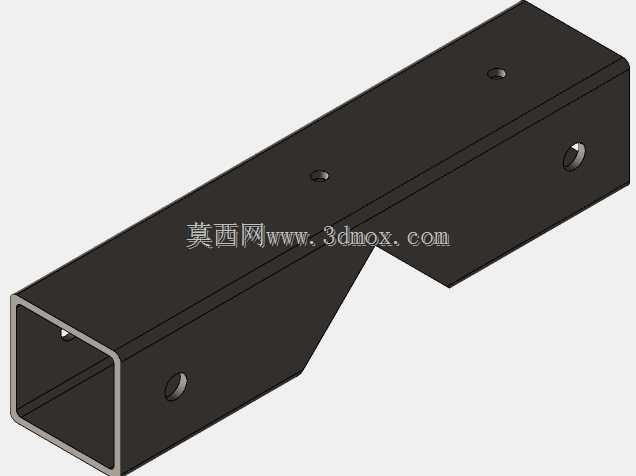

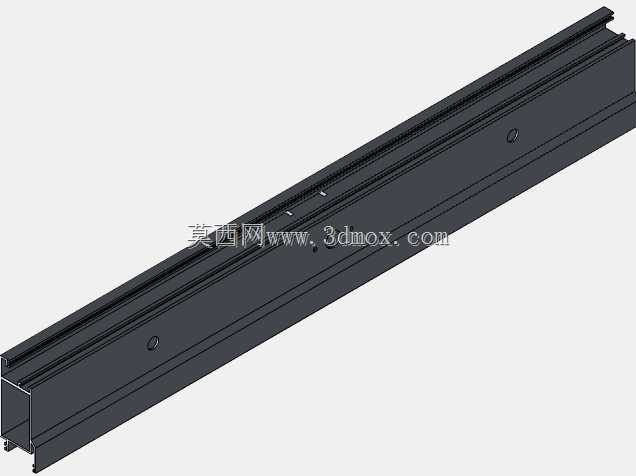

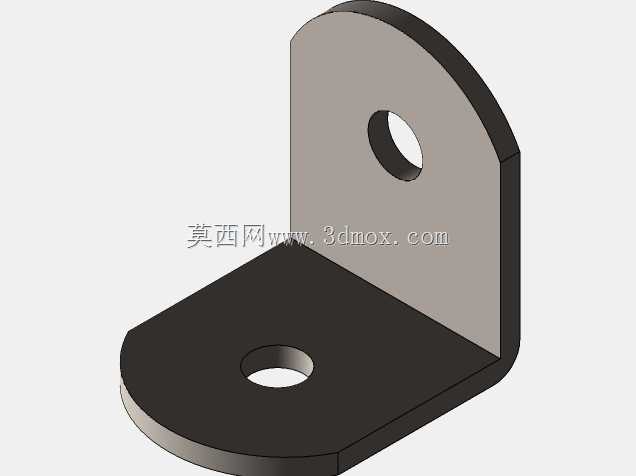

　　在安装边界与尺寸适配层面，整体框架的横向宽度控制在桌面设备常规的适配范围内，不需要额外做地基固定，直接放置在水平工作台面即可完成安装，底部的横向连接梁预留了工件工作台的安装孔位，可根据加工需求搭配不同尺寸的工件装夹平台，也可拓展安装工件冷却管路、切屑收集挡板等附属结构。侧板外侧的连接角件采用沉头螺栓固定，所有外露的螺栓头都不超出框架外轮廓，避免设备运行过程中剐蹭周边物件，也方便后期在框架外侧加装防护外罩。顶部的电机安装位做了凸台加强设计，抵消电机运行过程中产生的振动传导，避免框架出现共振影响加工精度。

　　从实际使用的功能特性来看，这套机架的模块化设计程度较高，所有结构件都采用可拆分的螺栓连接方式，不需要复杂的焊接工艺即可完成组装，后期维护时可单独更换磨损的导向轴、传动螺母或者驱动电机，不需要整体拆解框架。框架内部的预留空间足够容纳常规长度的传动丝杆，平台的竖直行程可通过调整上下限位块的位置灵活设定，适配不同高度的工件加工需求。双侧导向的布局让平台在进给过程中受力均匀，不会出现单侧偏载导致的运动卡滞问题，即使是长时间连续做往复进给运动，导向部件的磨损也能保持在较低水平。

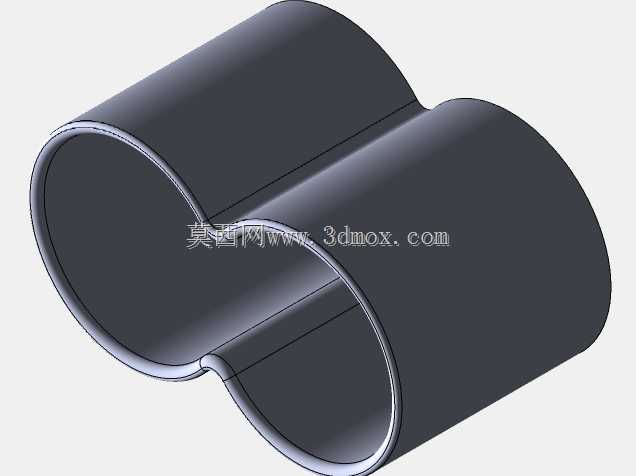

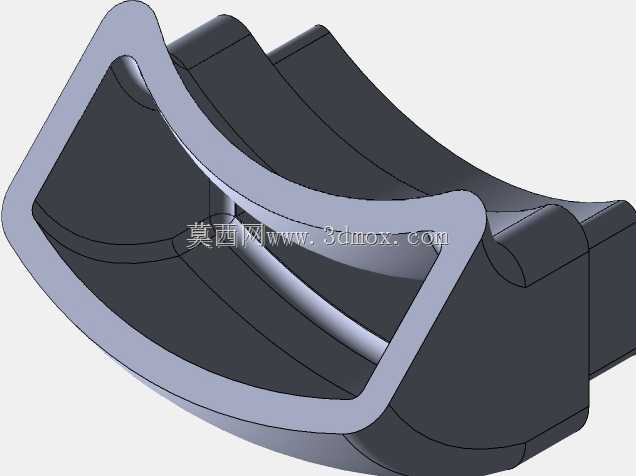

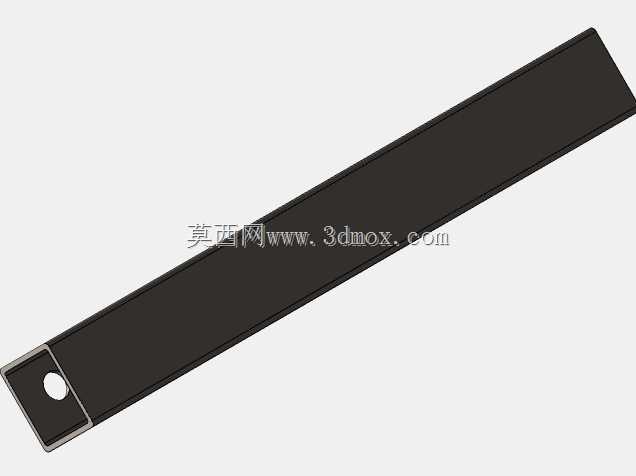

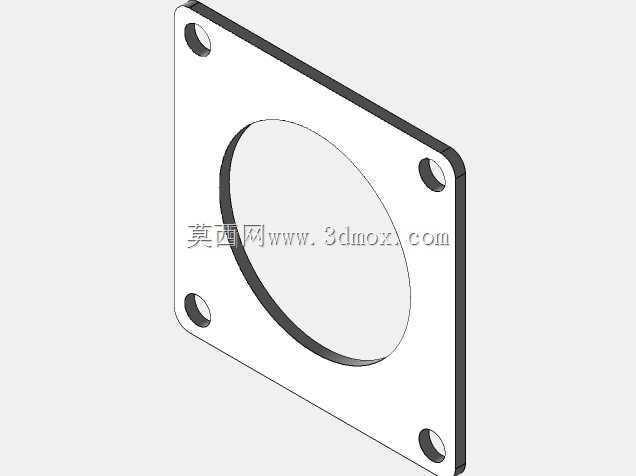

　　设计过程中特意规避了复杂的异形曲面结构，所有结构件都可通过常规的板材切割、钻孔工序完成加工，不需要投入高额的模具费用，小批量制作时成本可控。框架的受力路径经过优化，加工过程中刀具作用在工件上的切削力，通过底部工作台直接传导到两侧立式侧板，再通过上下连接梁形成力的闭环，不会让传动丝杆承受额外的径向载荷，有效延长传动部件的使用寿命。针对桌面级设备的使用特点，整体结构没有突出的尖锐边角，所有板材的边缘都做了倒角处理，组装和调试过程中不容易出现磕碰划伤的问题。在传动部件的选型适配方面，框架的安装孔位可兼容市面上常见的42、57系列步进电机，导向光轴的适配直径覆盖8mm到12mm的常用规格，使用者可根据自身的加工精度、载荷需求灵活选配对应规格的传动部件，不需要对框架结构做二次修改即可完成搭建。
