三爪拉拔拆卸工具结构设计

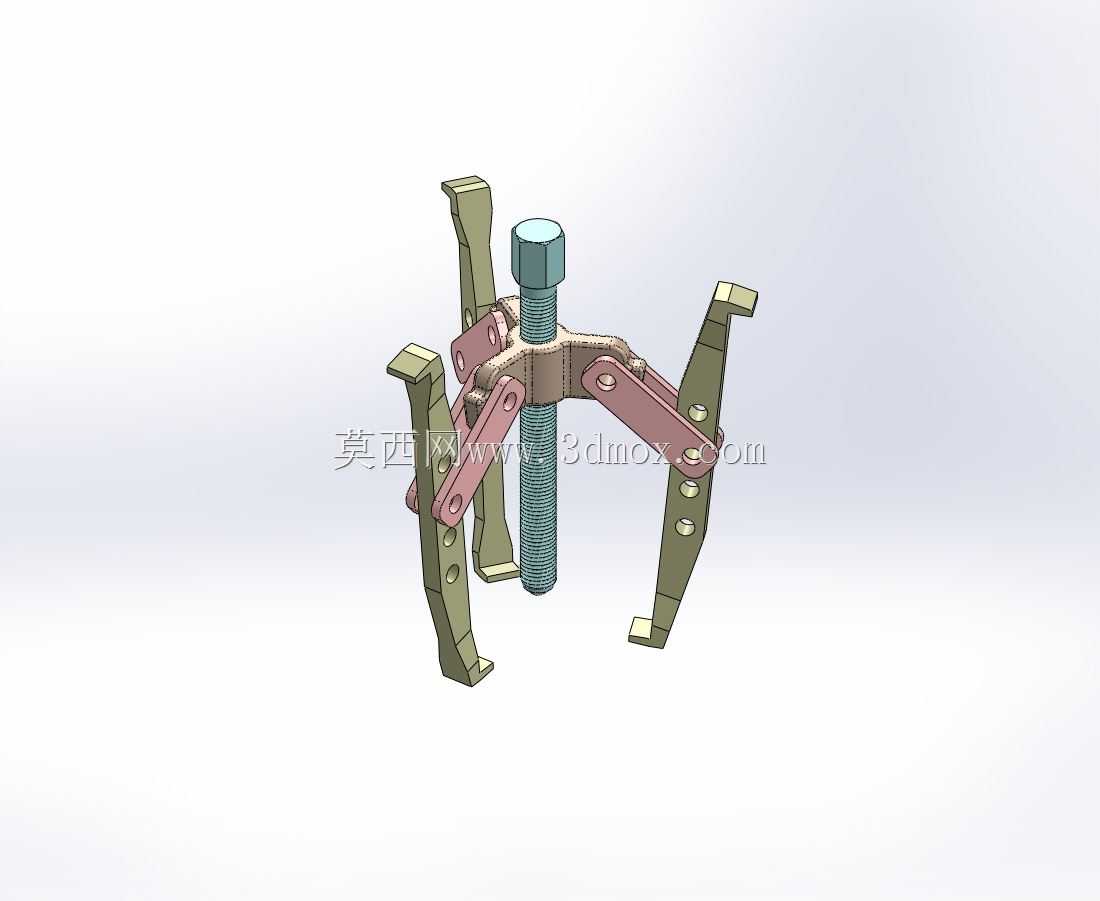

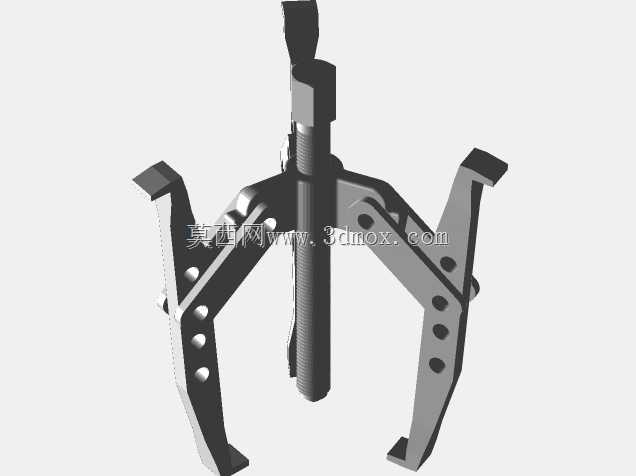

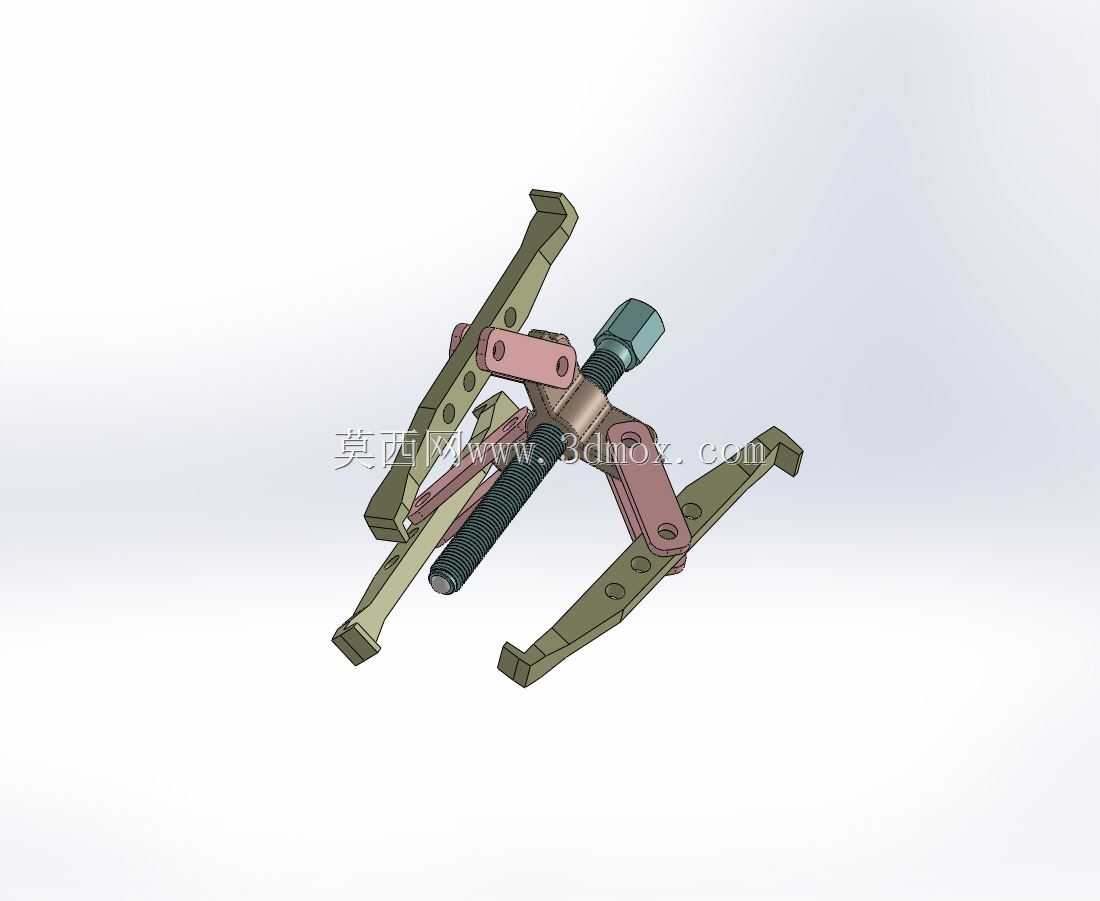

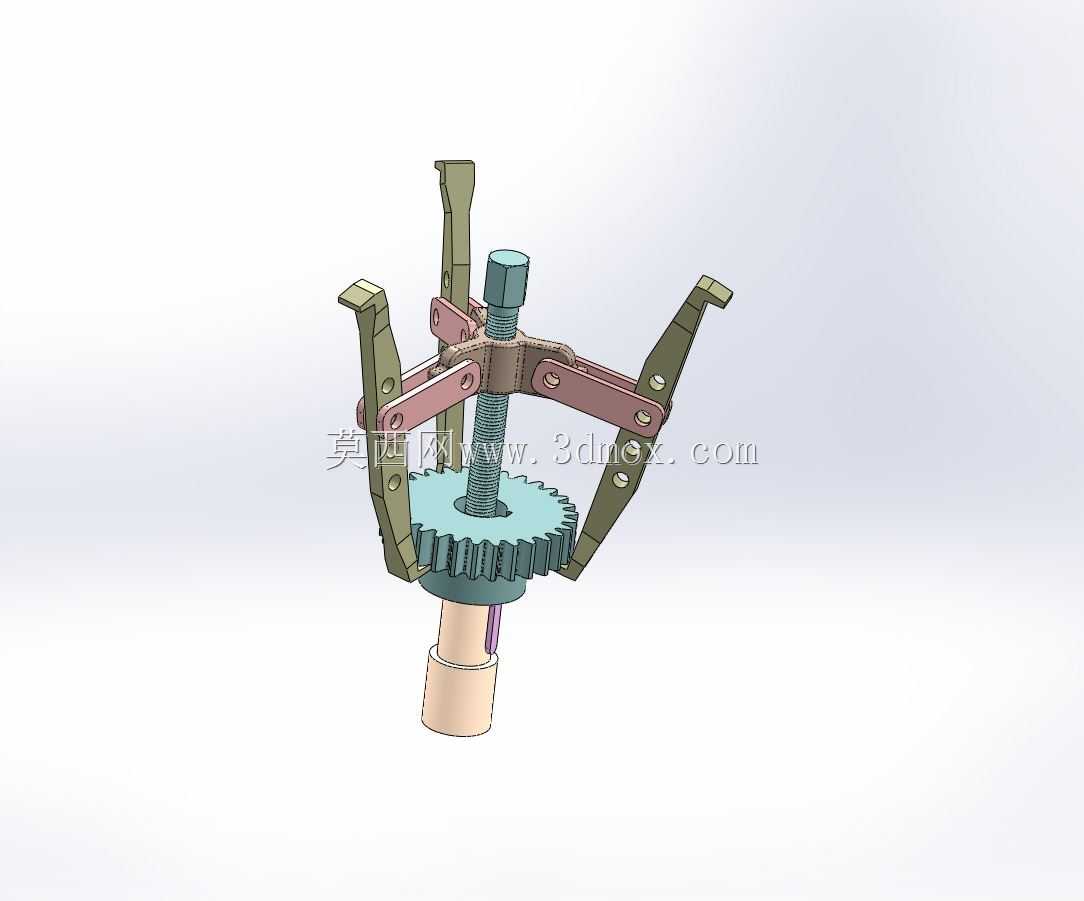

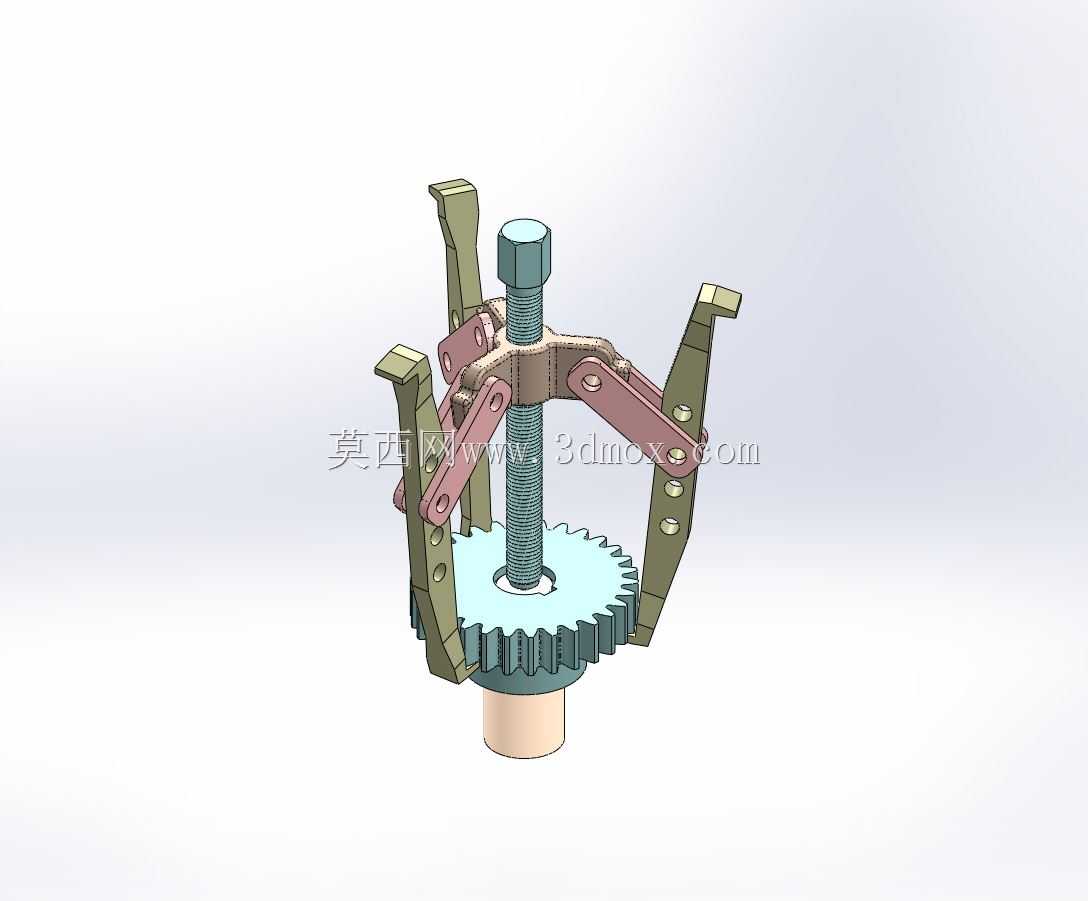

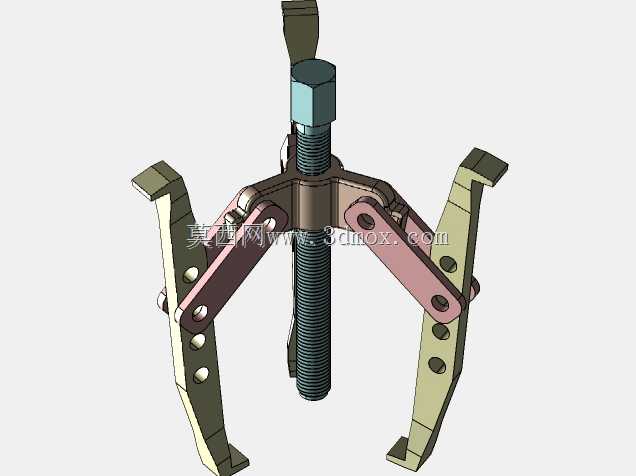

在设备运维、机械装配与维修作业场景中，轴上配合件的拆卸一直是影响作业效率与零件完好率的关键环节，过盈配合的齿轮、链轮、轴承、皮带轮、飞轮等零件如果采用敲击、撬别等暴力方式拆卸，极易造成轴颈损伤、配合面变形甚至零件报废，大幅提升维修成本与停机时长，三爪拉拔器正是针对这类作业需求设计的专用手动拆卸工具，可在不损伤原有零件的前提下完成轴上装配件的平稳拆卸作业。这款三爪拉拔器采用中心顶杆配合三爪同步联动的结构设计，核心受力部件为中部的梯形螺纹顶杆，顶杆顶端设置六角受力端，可适配普通扳手施加旋转扭矩，通过螺纹传动将旋转力矩转化为轴向的顶推力，顶杆端部做圆弧过渡处理，作业时可精准抵靠在轴端中心孔位置，避免顶推过程中出现打滑、偏移损伤轴端的问题。三个拉爪沿中心顶杆周向均匀分布，通过铰接式连接臂与中心滑套相连，滑套可沿顶杆轴向滑动调整位置，适配不同直径的被拆卸零件，拉爪内侧设置阶梯式卡位结构，可勾住被拆卸零件的背面端面，保证拉拔过程中受力均匀，不会出现单侧滑脱、零件偏斜的问题。设计过程中充分考虑了不同作业场景的适配性，拉爪采用长行程可调结构，可通过连接臂上的调节孔位调整拉爪的张开幅度与勾取深度，既可以拆卸小直径的微型轴承，也可以适配大尺寸的皮带轮、飞轮类零件，整体结构的受力路径经过优化，所有铰接点均做了加厚处理，避免拉拔受力时出现铰接部位变形、断裂的问题，拉爪主体采用高强度合金钢的结构形态设计，勾取端做了加厚加强处理，可承受大吨位的拉拔载荷而不出现弯折。从安装边界来看，这款拉拔器收拢状态下外径较小，可伸入狭窄的设备腔体内部完成拆卸作业，顶杆的有效行程覆盖常规工业场景中绝大多数过盈配合件的拆卸行程需求，作业时无需额外搭配垫块、辅助工装，仅需将三个拉爪均匀勾住被拆卸零件的背面，旋转中心顶杆即可平稳将零件从轴上拉出，整个过程受力沿轴向均匀分布，不会对轴件、被拆零件造成侧向的敲击损伤，既适用于工厂设备维修班组的日常运维作业，也可满足汽修、农机维修、小型机加工车间的拆卸需求，相比两爪拉拔器，三爪结构的对中性更好，受力更均匀，拆卸大直径零件时的稳定性更强，不易出现偏载滑脱的安全隐患，能有效降低维修作业的劳动强度，提升拆卸作业的效率与零件复用率。
