托森自锁差速齿轮箱结构三维设计

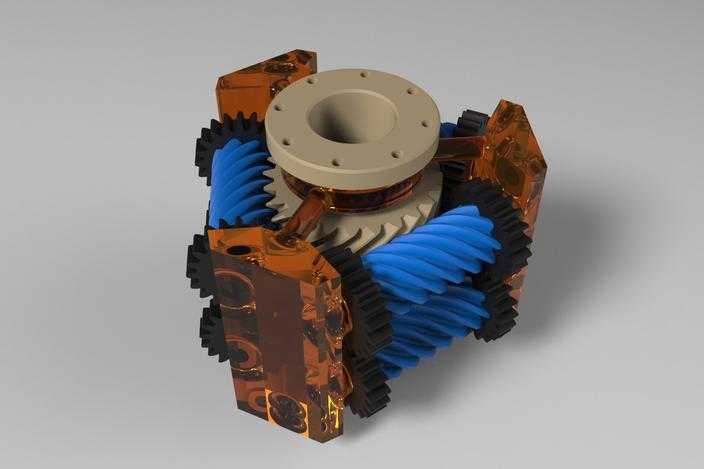

本作品为托森自锁式差速齿轮箱的三维建模设计成果，建模过程中严格遵循托森差速器的核心传动原理，对内部蜗轮蜗杆啮合结构、行星齿轮排布、输出轴连接法兰、壳体支撑结构进行了1:1比例的参数化还原。建模阶段首先搭建核心传动基准轴系，确定前后输出轴的同轴度基准，再依次绘制蜗杆轴、蜗轮齿圈、行星斜齿轮的齿形轮廓，通过螺旋扫描、阵列装配等操作完成齿部啮合结构的搭建，确保各齿轮副的啮合间隙符合机械传动设计规范，避免出现干涉卡滞的问题。材质与渲染环节针对不同部件做了区分设置：外部壳体采用半透明琥珀色工程塑料材质，添加轻微的磨砂质感与内部结构折射效果，方便直观观察内部传动布局；蓝色斜齿轮采用耐磨尼龙材质，添加细微的纤维纹理表现工程塑料的材质特性；金属齿轮、连接法兰采用调质钢材质，做了哑光金属质感处理，还原金属机加工后的表面质感；密封端盖采用米黄色硬质工程塑料材质，区分不同功能部件的材质差异。结构设计上完整还原了托森差速器的自锁特性结构，通过蜗轮蜗杆的不可逆传动特性实现差速自锁功能，各支撑轴承位、壳体连接卡扣、法兰安装孔均按照实际装配需求预留了对应安装位置，壳体的镂空与加强筋结构既保证了整体结构强度，又通过半透明材质直观展现内部齿轮的啮合传动路径。渲染阶段采用柔和的影棚布光，通过多角度光源突出齿轮的齿形细节与壳体的通透质感，阴影做了柔化处理避免遮挡结构细节，整体渲染效果清晰展现差速器内部的动力传递路径，可用于机械原理教学、传动结构演示、差速器设计参考等场景，建模过程中对所有配合面做了公差校验，确保虚拟装配状态下各部件可顺畅转动，完整复现托森差速器的差速与自锁工作逻辑。
