发动机连杆高精度三维结构设计模型

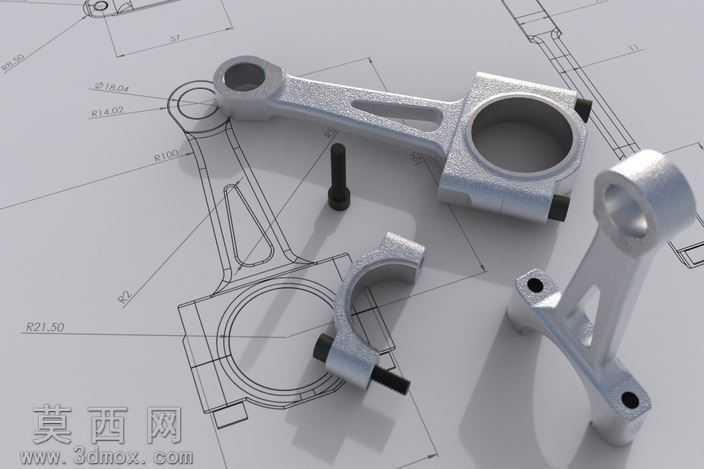

本模型为发动机核心传动部件连杆的高精度三维设计成果，建模阶段严格遵循内燃机连杆的实际工程尺寸规范，先通过草图绘制勾勒出连杆整体轮廓，精准定位大小端孔的中心距、孔径参数，对杆身采用变截面工字形结构设计，在保证结构强度的前提下有效降低部件自重，减少发动机运转过程中的往复惯性力。建模过程中对连杆大端的分体式结构做了精细化还原，完整呈现了连杆盖与杆身的配合定位结构、螺栓连接孔位的位置精度，小端的衬套安装位、油道开孔细节也逐一做了参数化建模，所有倒角、圆角过渡特征均按照实际机加工工艺要求设置，避免应力集中问题。材质渲染阶段，主体采用铝合金金属材质，调整材质的粗糙度、金属度参数还原铸铝件的哑光金属质感，连接螺栓采用发黑处理的钢材材质，表面添加细微的纹理质感提升真实度，场景搭配工程图纸作为背景，通过三点布光方案突出连杆的结构轮廓，阴影柔和自然，清晰展现各部位的结构形态。设计过程中充分考虑连杆的实际工况需求，杆身的减重槽设计经过结构受力校验，大小端的过渡圆弧做了优化处理，既满足发动机运转时传递动力的强度要求，又兼顾了轻量化设计目标，分体式大端的结构设计也完全适配实际发动机的装配工艺，可直接用于装配模拟、工程教学演示、结构受力分析等场景，模型各特征参数可编辑，能够根据不同排量发动机的设计需求调整尺寸参数，适配不同的动力系统设计方案。
