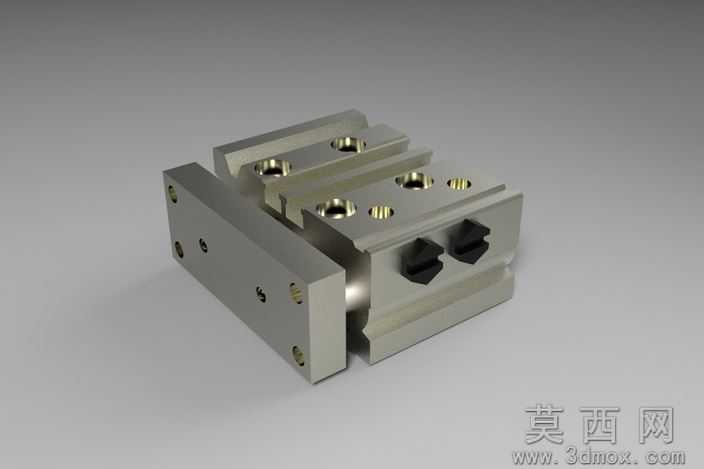

MGPM12-1010带导杆薄型气缸三维建模作品

本次建模的MGPM12-1010带导杆薄型气缸，采用SolidWorks完成全参数化三维建模，建模过程严格遵循该型号气缸的实际尺寸规范，从整体外形到内部安装孔位、导向结构、气路接口都做了1:1的还原。建模初始阶段先梳理气缸的整体结构逻辑，该款气缸为三杆导向结构，主体分为缸体、端盖、导杆、活塞滑块、安装板几个核心部分，首先绘制缸体的基础拉伸特征，对缸体侧面的安装螺纹孔、定位销孔采用异型孔向导精准定位，保证孔位的同轴度与位置度符合实际装配要求。导杆部分单独建模后通过装配约束与滑块、端盖完成配合，还原导杆的滑动导向结构，滑块上的工件安装螺纹孔按照标准规格绘制，同时对缸体上的气路接口做了细节刻画，还原接口的螺纹特征与密封面结构。材质渲染阶段，缸体与金属结构件采用阳极氧化铝合金材质，调整材质的金属粗糙度、反射率参数，还原工业铝合金气缸的哑光金属质感，导杆部分采用抛光不锈钢材质，突出光滑圆柱面的高光反射效果，黑色密封件采用哑光橡胶材质，调整材质的漫反射参数区分橡胶与金属的视觉差异。渲染时采用柔和的工业产品打光方案，主光源从侧上方照射，辅以补光消除结构暗部的死黑区域，开启环境光遮蔽效果，突出气缸各部件的装配缝隙与结构层次，让模型的立体感更强。设计思路上，该模型优先保证结构的可装配性，所有配合面都预留了合理的装配间隙，安装孔位的尺寸完全匹配该型号气缸的实际安装参数，既可以用于气动回路的虚拟装配仿真，也可以用于自动化设备的布局设计，帮助设计人员快速完成设备中气路执行元件的排布，避免实际装配中出现孔位错位、安装空间不足的问题。建模过程中对气缸的不外露内部结构做了合理简化，在保证外观与安装尺寸完全准确的前提下，降低模型的文件体量，提升大型装配体中调用该模型时的运行流畅度，同时保留了所有外部装配特征，确保模型可以直接导出用于工程图生成、装配干涉检查等后续设计环节。
