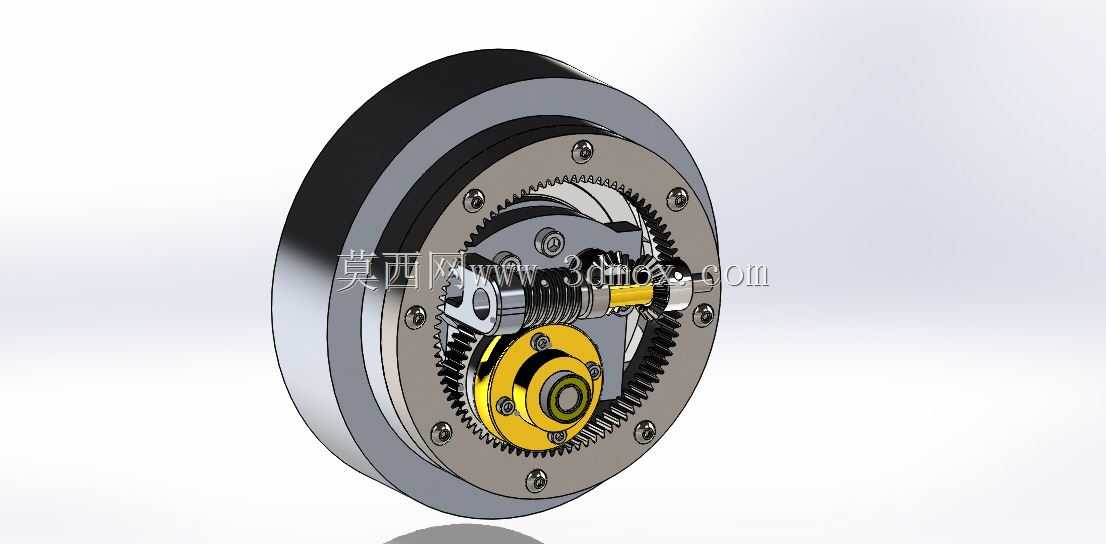

工业机器人关节谐波减速传动结构

该传动结构是多关节工业机器人小臂、腕部等轻载回转关节的核心传动部件，主要适配协作机器人、轻载六轴工业机器人、SCARA机器人的关节回转驱动场景，同时也可用于高精度数控转台、医疗辅助机器人关节、精密自动化检测设备的回转工位，承担动力传递、转速匹配、扭矩放大与精准定位的核心作用，是保障机器人末端重复定位精度、动态响应速度与负载能力的关键功能单元。该结构采用谐波传动核心原理设计，集成内齿刚轮、薄壁柔性轴承、柔轮、凸轮波发生器以及交叉滚子支撑轴承于一体，输入端可直接适配伺服电机输出轴，输出端通过端面均布的安装螺孔与机械臂从动臂段刚性连接，无需额外设计复杂的支撑定位结构，大幅简化机械臂关节的整体设计难度。整体结构采用扁平式圆盘布局，轴向尺寸紧凑，径向安装边界与同扭矩等级的行星减速器相比缩小近百分之四十，可有效降低机械臂关节的整体体积与自重，提升机械臂的负载自重比。设计过程中优先考虑关节的传动精度与回差控制，柔轮采用高疲劳强度合金钢材加工，齿形经过修形优化，可在长期交变载荷下保持稳定的啮合精度，空载回差可控制在1弧分以内，满足高精度装配、打磨、检测等场景的定位需求。集成的交叉滚子轴承可同时承受径向载荷、轴向载荷与倾覆力矩，无需额外配置关节支撑轴承，安装时仅需保证输入端与输出端的同轴度公差在0.02mm以内，即可实现稳定运行。结构内部预留了润滑脂储油空间，采用长效润滑脂密封设计，日常维护无需频繁拆解补脂，适配工业场景长时间连续运行的需求。传动比覆盖常规机器人关节常用的50到160区间，可根据不同关节的转速、扭矩需求匹配对应的波发生器参数，输入端的凸轮结构经过动平衡校正，高速运转时振动量极低，可保障机械臂运动过程的平稳性，避免末端执行器出现抖动问题。
