凸轮类注塑模具型腔型芯加工结构

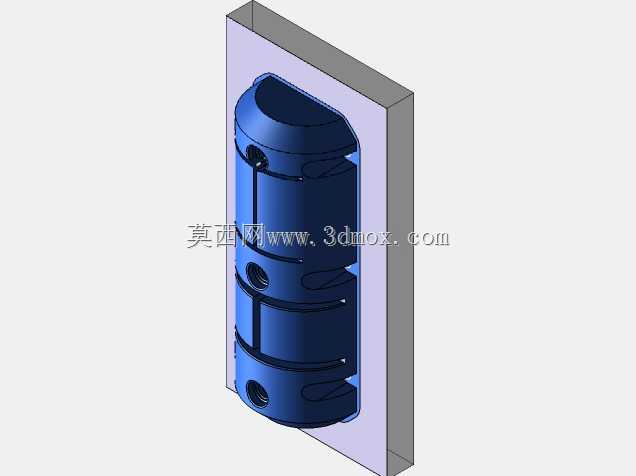

该结构属于注塑模具核心成型组件，主要应用于带弧形分段特征的筒状塑料零部件批量注塑生产场景，常见于小型家电外壳配件、工业设备防护套、消费电子弧形结构件的成型加工环节，能够在注塑机合模、射胶、保压、冷却的完整周期内，精准成型工件的外轮廓曲面与内部腔体结构，保障批量生产中工件尺寸的一致性与外观面的光洁度要求。从功能特性来看，该组件的型腔部分直接成型工件外表面，采用整体式镶拼结构贴合工件的三段式弧形筒身造型，表面预留的多个定位孔与流道开口，对应注塑过程中的浇口进料、排气、顶杆顶出位置，能够避免成型过程中出现缺胶、气泡、熔接痕等常见注塑缺陷；型芯部分匹配工件内部腔体弧度，与型腔合模后形成的模腔间隙完全对应工件的壁厚要求，边缘设置的封胶面经过贴合度校验，合模后不会出现披锋溢料问题。设计过程中，首先根据目标工件的三维轮廓提取分型面，沿着工件最大轮廓线拆分型腔与型芯的加工边界，将工件外侧的弧形凹槽、分段凸起特征全部整合到型腔加工面，内侧的弧形支撑结构对应到型芯成型面，同时兼顾加工可行性，将深腔位置的加工死角拆分为独立小镶件，降低整体加工难度，也方便后续生产过程中磨损部位的快速更换。外形与安装边界方面，整套成型组件固定在标准模架的动定模板安装槽内，型腔与型芯的底座边缘设置有定位倒角，与模架定位槽的配合公差控制在合理范围，合模时通过导柱导套的导向作用保证型腔与型芯的同轴度，组件四周预留的螺丝锁付孔位置与标准模架的安装孔位完全匹配，不需要额外进行改装即可直接装夹到对应吨位的注塑机上投入生产，成型面的加工坐标系设置在组件基准角位置，方便后续数控加工、EDM放电加工时的找正对刀，也为后期的模具维护、修模提供统一的尺寸基准。
