多工位级进冲压工装结构设计

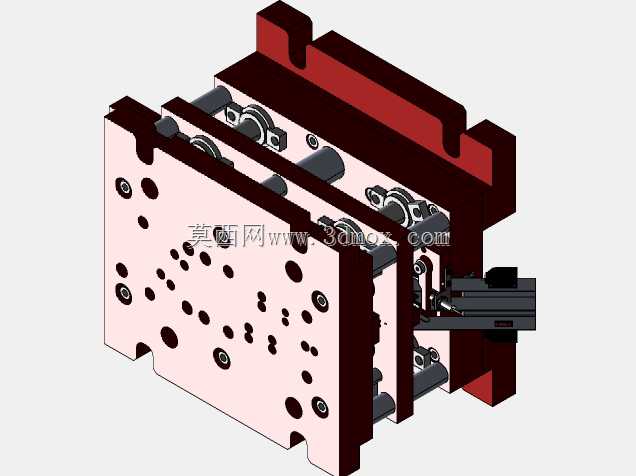

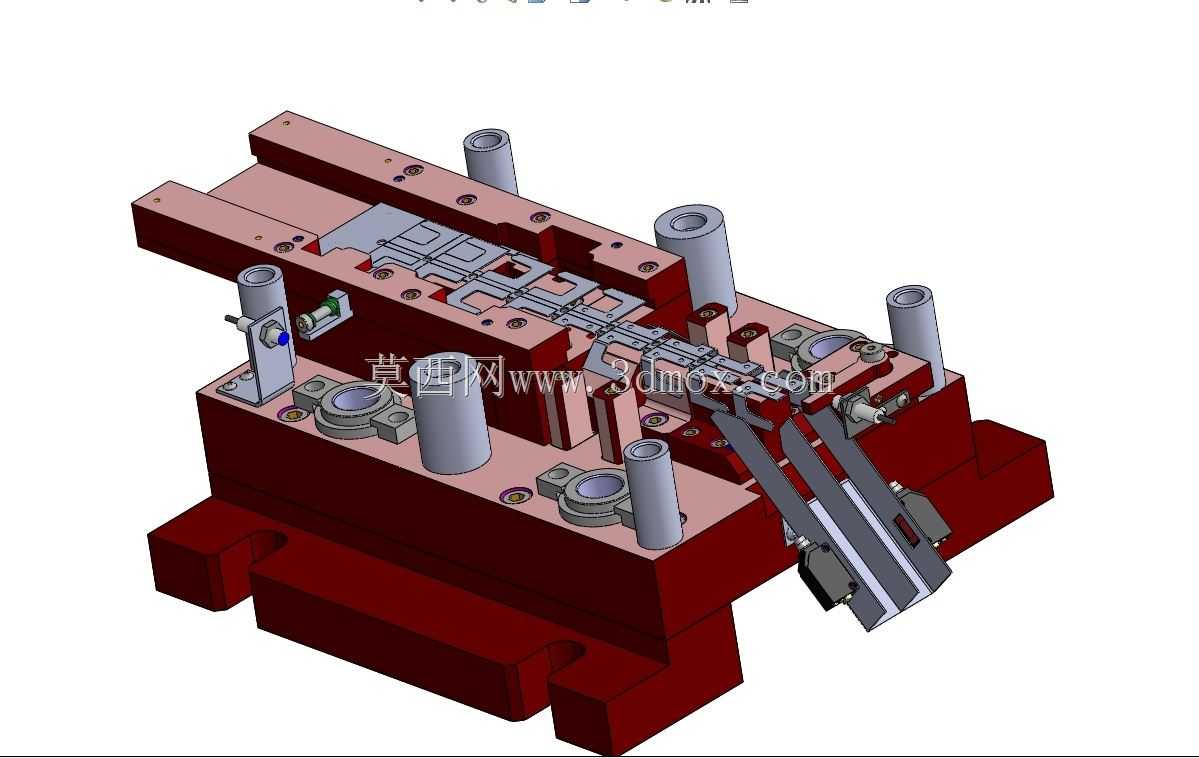

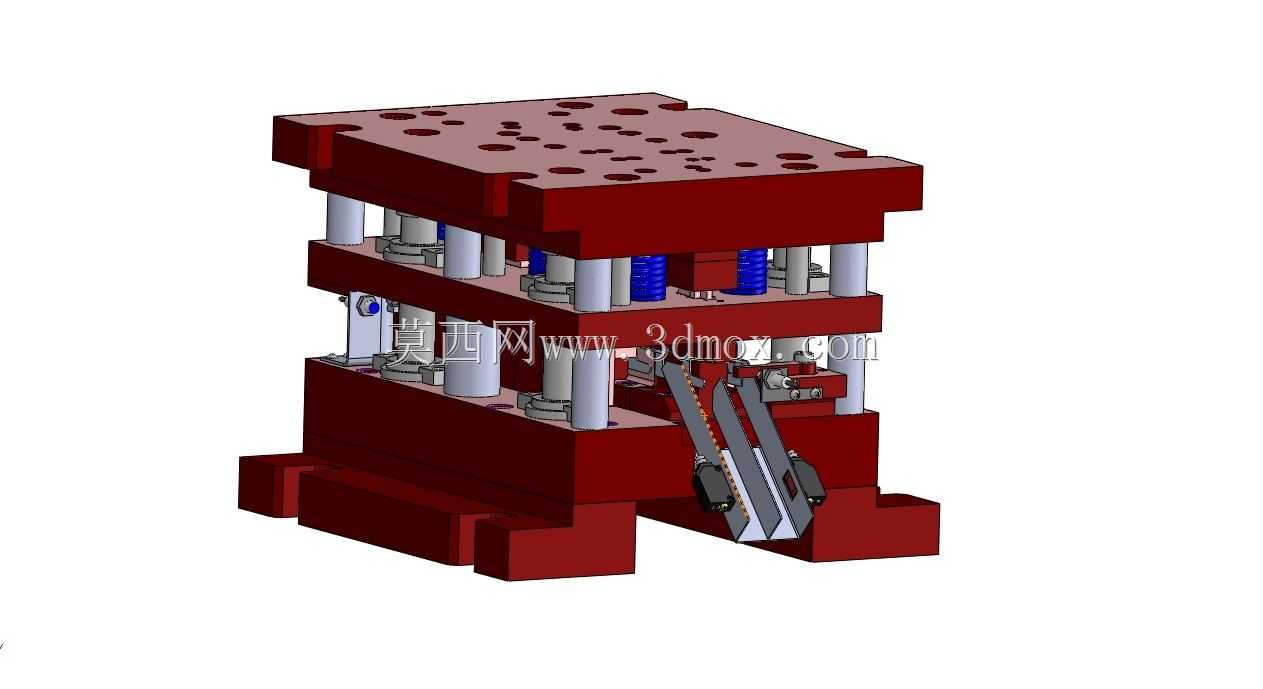

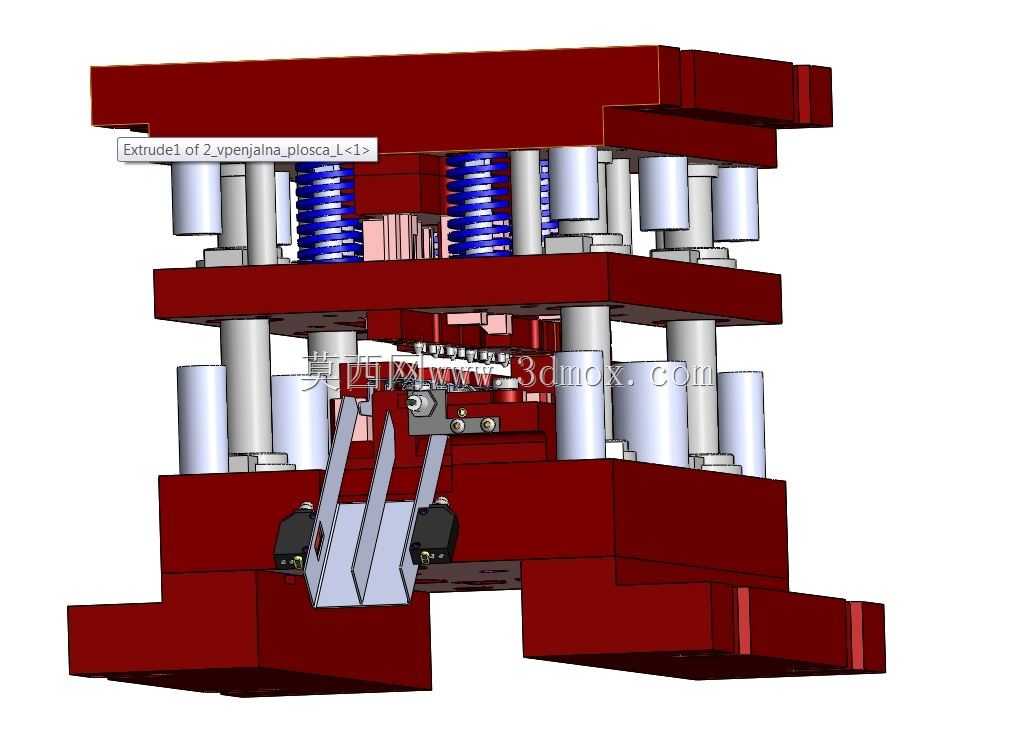

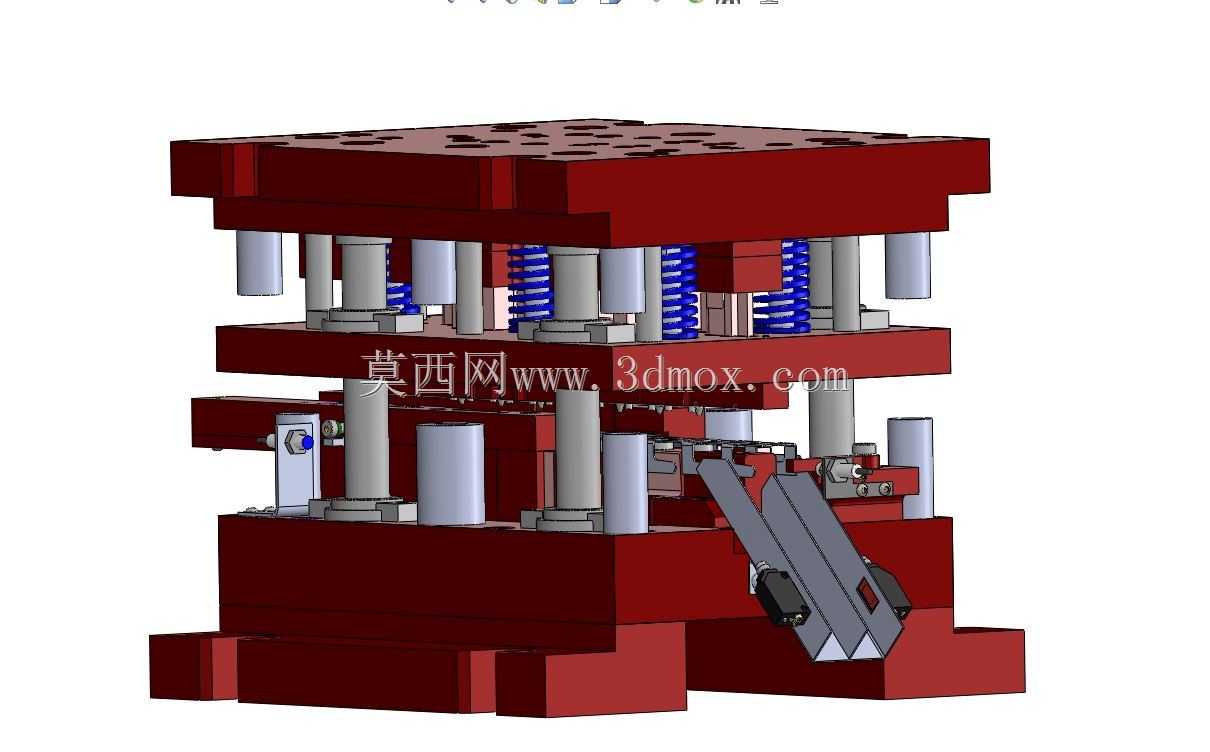

该结构为多工位级进冲压加工工装，主要应用于五金零部件的大批量连续冲压生产场景，覆盖家电五金、汽车小尺寸冲压件、电子接插件等领域的连续冲压工序，可在单次冲床行程内完成多道冲压工序的同步加工，大幅提升冲压生产的加工效率与成品一致性，减少工序间工件转运带来的定位误差与人力成本。整套工装采用多层板叠装式结构设计，从上至下依次设置上模座、卸料板、凹模板、下模座等核心功能层，各层板件通过独立导柱导套实现精准导向，保证上下模合模时的对位精度，导向组件采用耐磨合金材质，可承受长期高频往复冲压的磨损，延长工装整体使用寿命。弹性卸料组件均匀布置于上模座与卸料板之间，采用矩形螺旋弹簧提供稳定卸料力，可在冲压完成后快速将料带从凸模上剥离，避免料带带料影响后续工位送料，弹簧预压量经过精准核算，既能保证卸料力充足，又不会因压力过大导致料带变形。工装前端设置斜楔式侧冲机构，可实现垂直冲压方向的侧向冲孔、切边等工序，拓展了单套工装的工序覆盖能力，无需额外配置侧冲设备即可完成复杂型面冲压件的全工序加工。整套工装的安装边界与常规开式、闭式机械压力机的滑块、工作台安装尺寸匹配，上下模座预留标准T型槽安装位与模柄安装接口，可直接适配多数通用冲压设备的安装要求，无需额外制作过渡安装板。设计过程中针对料带送料路径做了全程导向规划，各工位间设置抬料钉与导料板，保证料带在工位间步进送料时的位置精度，避免送料偏移导致的成品报废，各凸模、凹模镶块采用快换式结构设计，易损件磨损后可快速更换，减少工装停机维护时间，适配大批量连续生产的作业需求。
