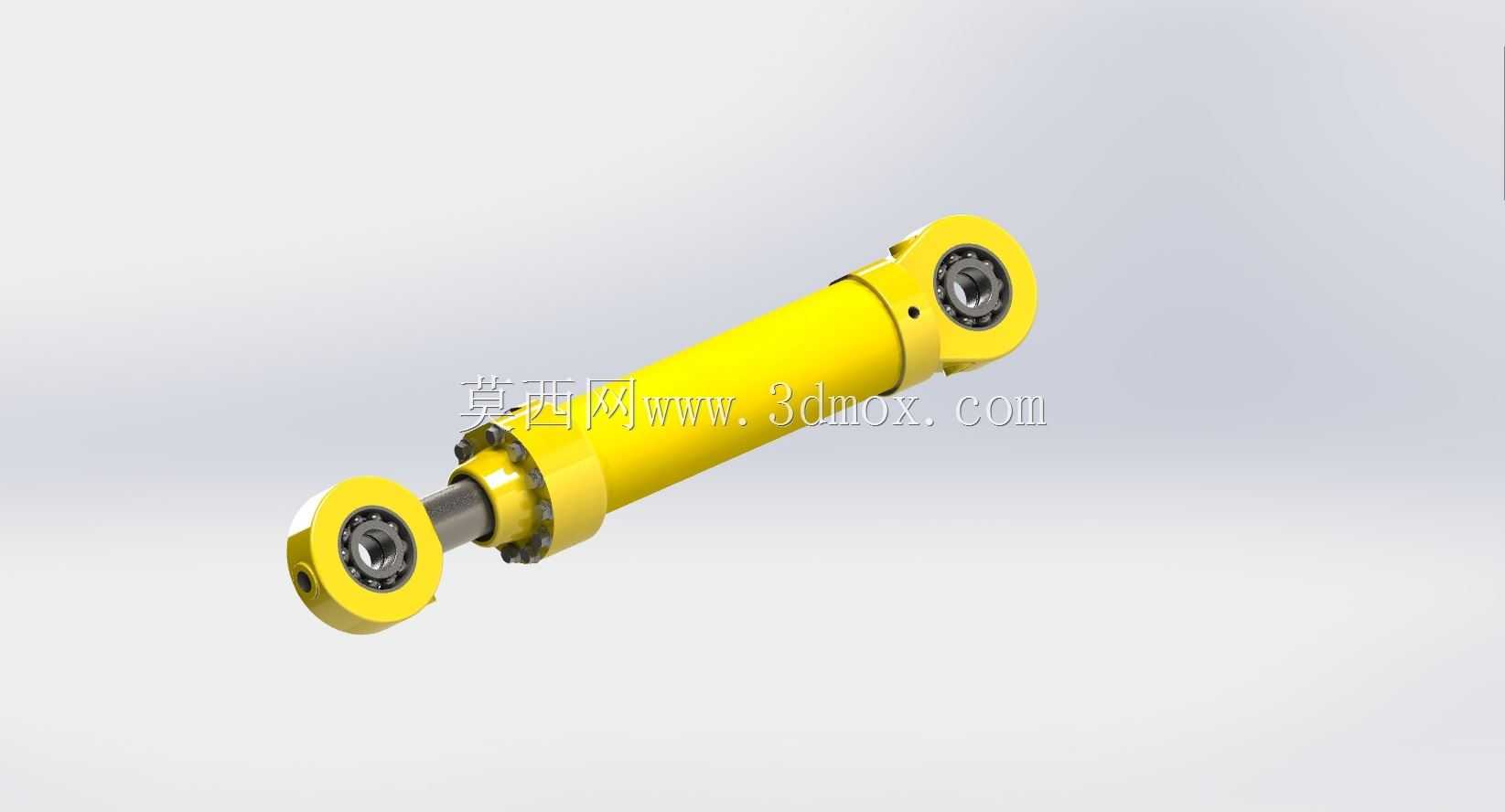

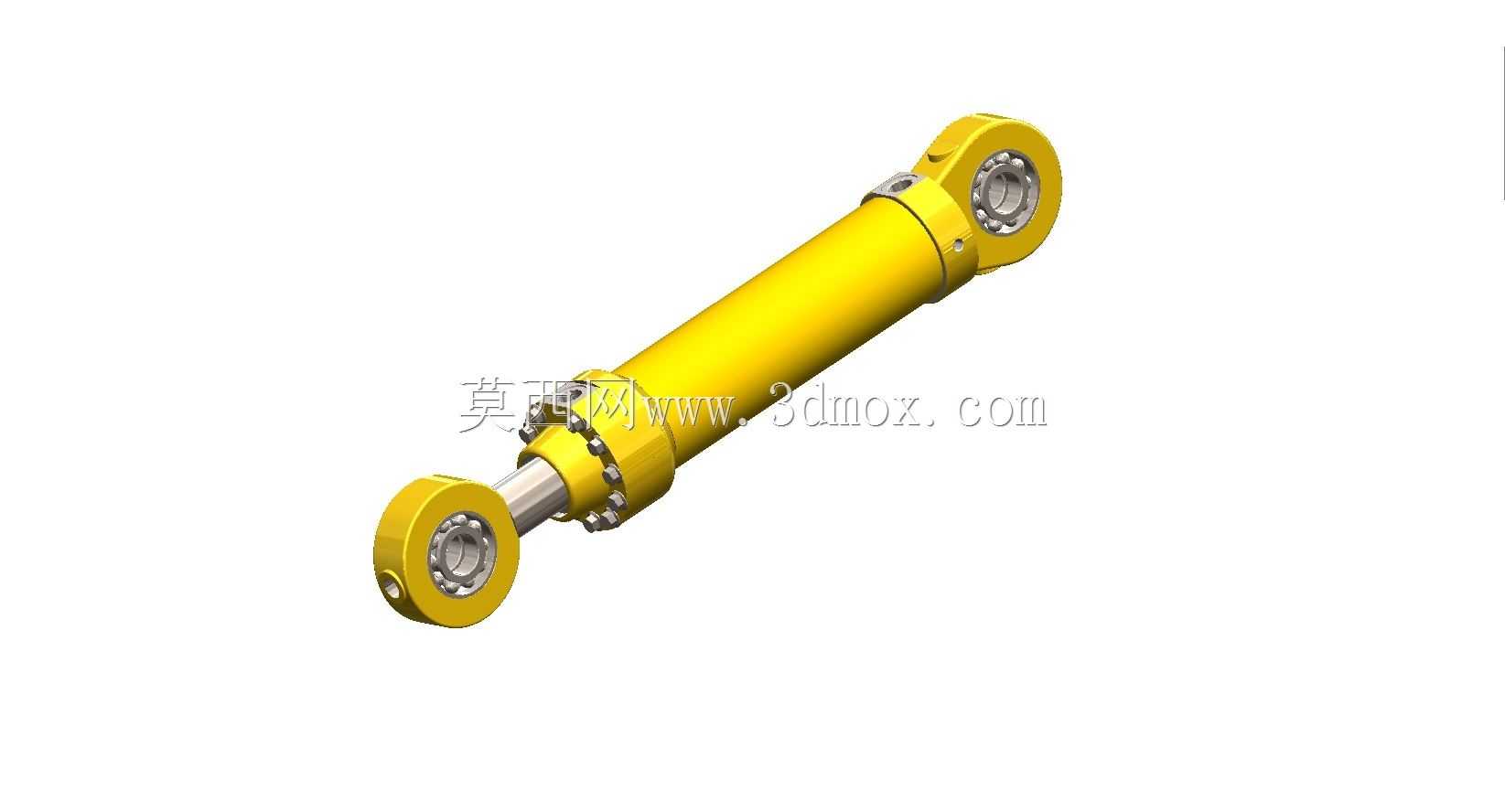

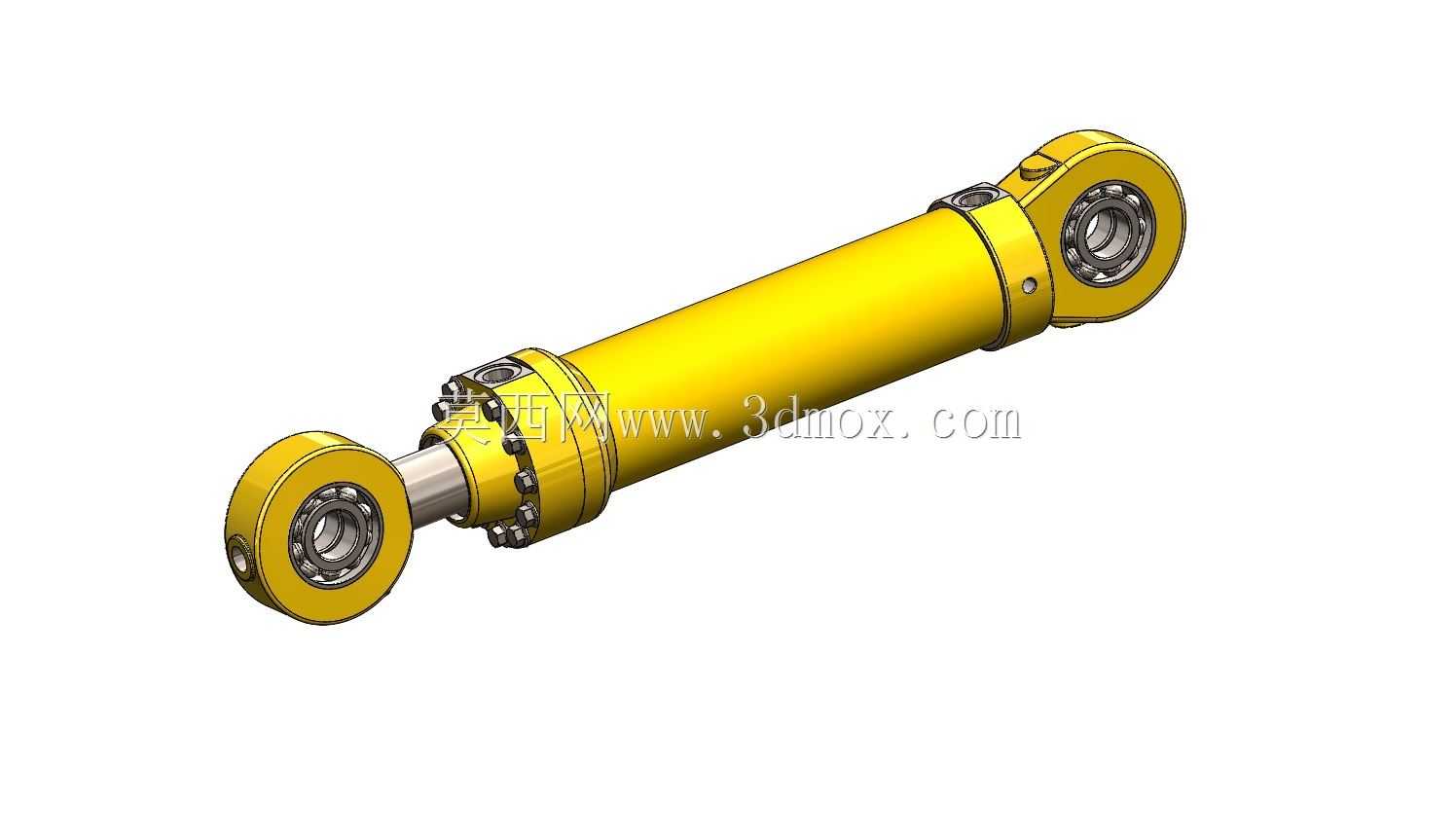

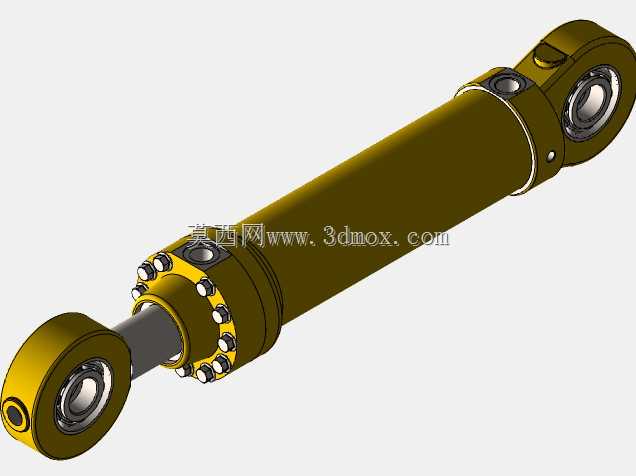

工程用双耳环铰接式液压油缸

这款双耳环铰接式液压油缸是液压传动系统中的核心直线执行元件，能够将液压系统的压力能稳定转化为往复直线运动的机械能，在各类需要大推力直线动作的作业场景中承担核心动力输出角色。在工程作业领域，这类油缸广泛适配于挖掘机械的动臂、斗杆、铲斗驱动回路，起重机械的变幅、支腿伸缩动作，以及混凝土泵车的臂架折叠展开机构；在土木施工场景中，可用于盾构设备的推进顶推、桩基施工的静压沉桩作业；在制造装备领域，能够配套压力加工设备的压装动作、冶金产线的工件推移、物流设备的货叉升降等工况，适配重载、交变载荷、户外复杂环境下的长期作业需求。

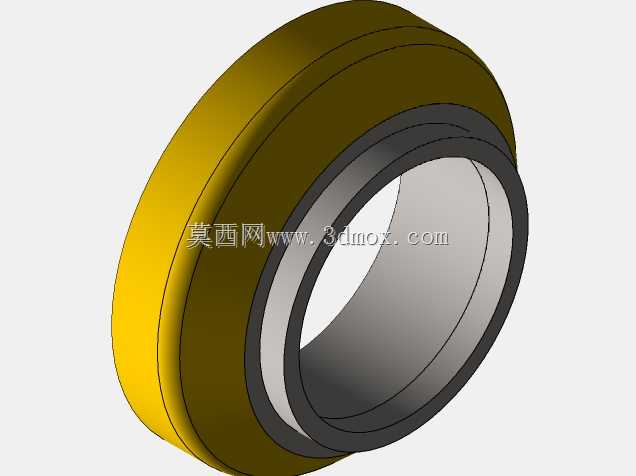

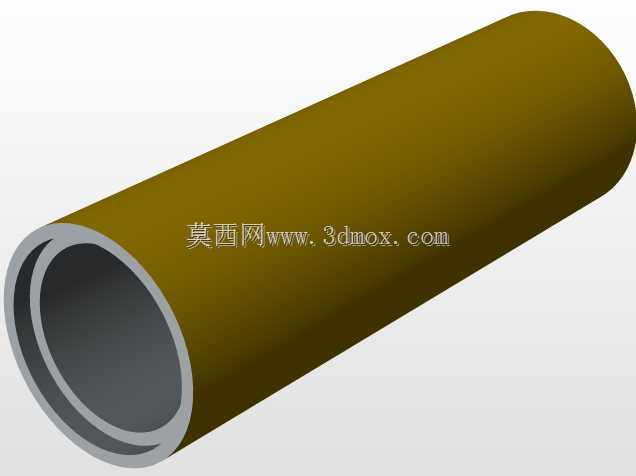

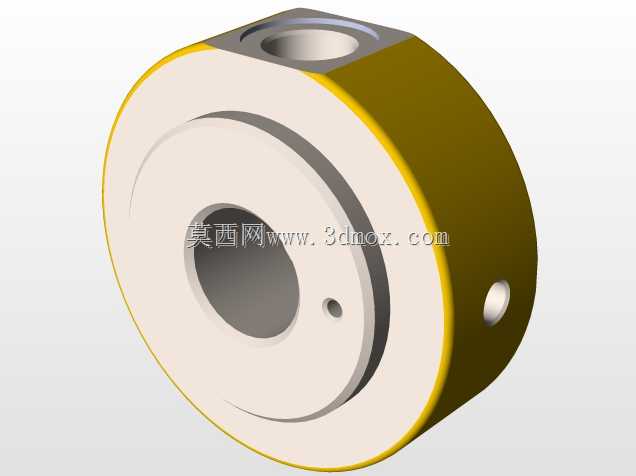

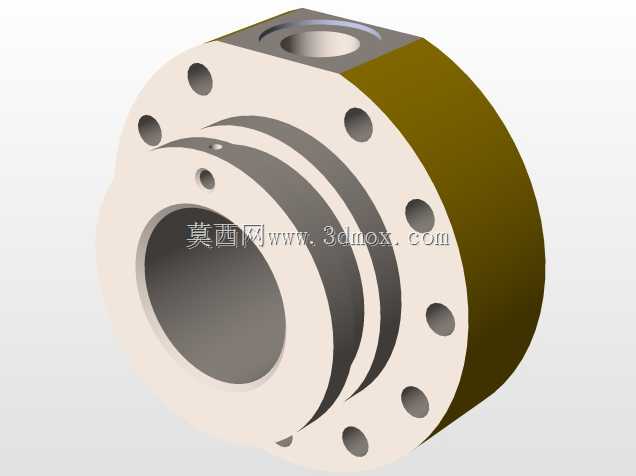

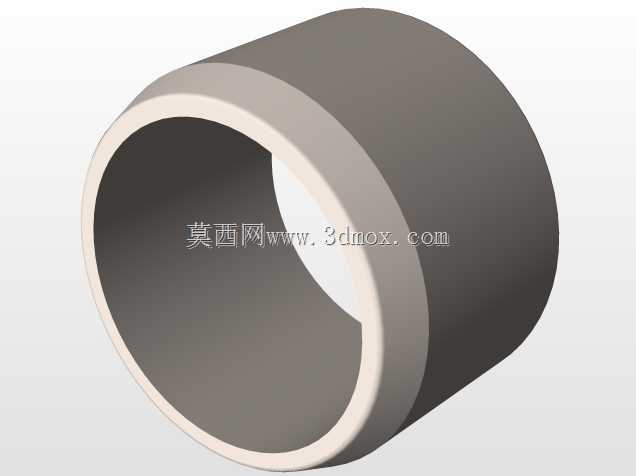

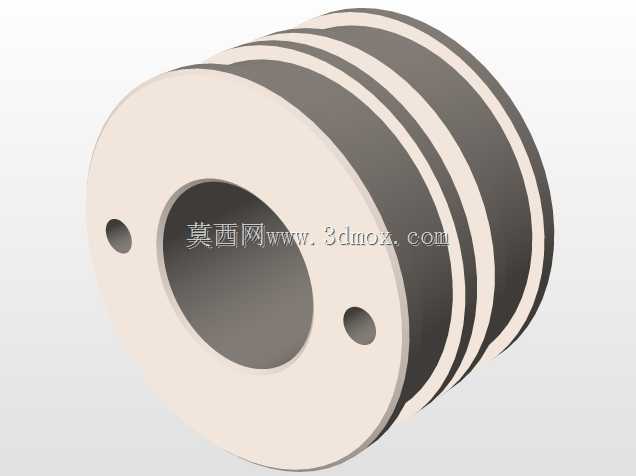

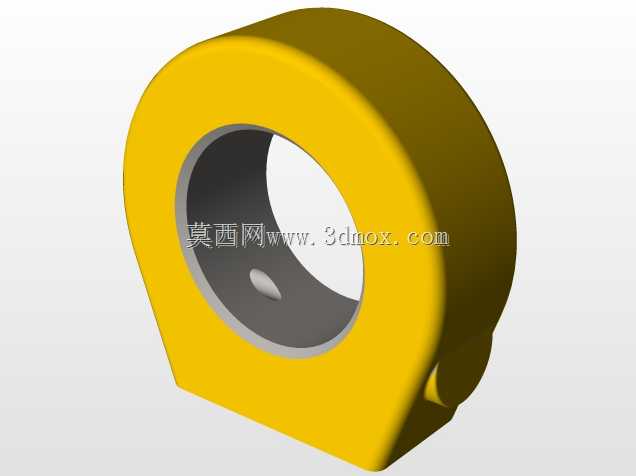

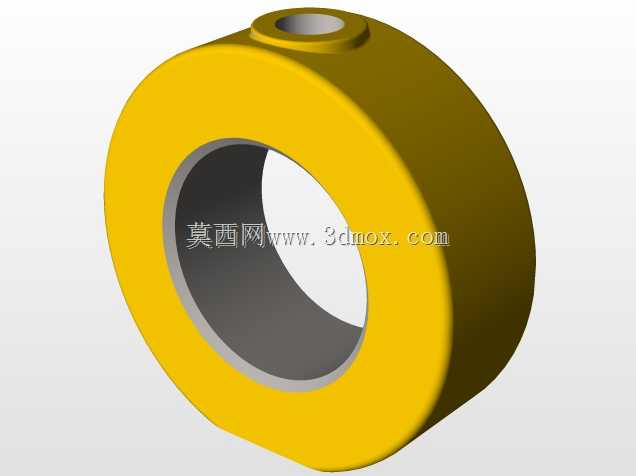

从功能特性来看，这款油缸采用双耳环铰接的安装形式，两端关节轴承结构可补偿安装过程中的角度偏差，在设备运行过程中能够自适应机构运动带来的小幅角度摆动，避免活塞杆承受侧向偏载，大幅降低密封件与导向套的异常磨损风险，延长元件使用寿命。缸体采用高强度无缝钢管加工而成，内壁经过高精度珩磨处理，表面粗糙度控制在极低范围，配合活塞部位的格莱圈、斯特封组合密封结构，能够在高压工况下保持极低的内泄漏率，保证动力输出的稳定性；活塞杆表面经过中频淬火后镀硬铬处理，硬度与耐磨性能优异，可抵御户外作业中的泥沙、水汽侵蚀，避免活塞杆表面锈蚀拉伤密封件。缸盖部位设置了防尘圈、缓冲密封与导向支撑环，既可以阻挡外界杂质进入缸体内部，也能在活塞行程末端实现缓冲减速，避免活塞与缸盖发生刚性撞击，降低作业过程中的冲击与噪音。

在设计思路上，这款油缸围绕重载工况的可靠性需求展开，整体采用对称式结构布局，两端耳环的安装孔同轴度经过严格管控，保证安装后活塞杆的运动轨迹与负载受力方向一致，避免附加弯矩的产生。油路接口设置在缸筒与缸盖的合理位置，既方便现场管路的连接布置，也能避免管路与周边结构件发生运动干涉。在安装边界方面，设计时充分考虑了不同主机的安装空间需求，油缸的最小安装距对应活塞杆完全收回状态下的两端耳环孔中心距，最大安装距对应活塞杆完全伸出状态下的孔中心距，行程参数可适配对应机构的动作幅度需求，两端耳环的孔径与关节轴承的载荷等级经过匹配计算，能够承受额定推力下的径向载荷与小幅摆动角度，安装时仅需通过销轴将两端耳环分别与主机的固定端、负载端铰接，即可完成装配，无需复杂的对中调整，适配各类主机厂的配套安装需求，能够在-20℃到80℃的常规液压油工作温度范围内稳定运行，满足多数工业与工程场景的使用要求。
