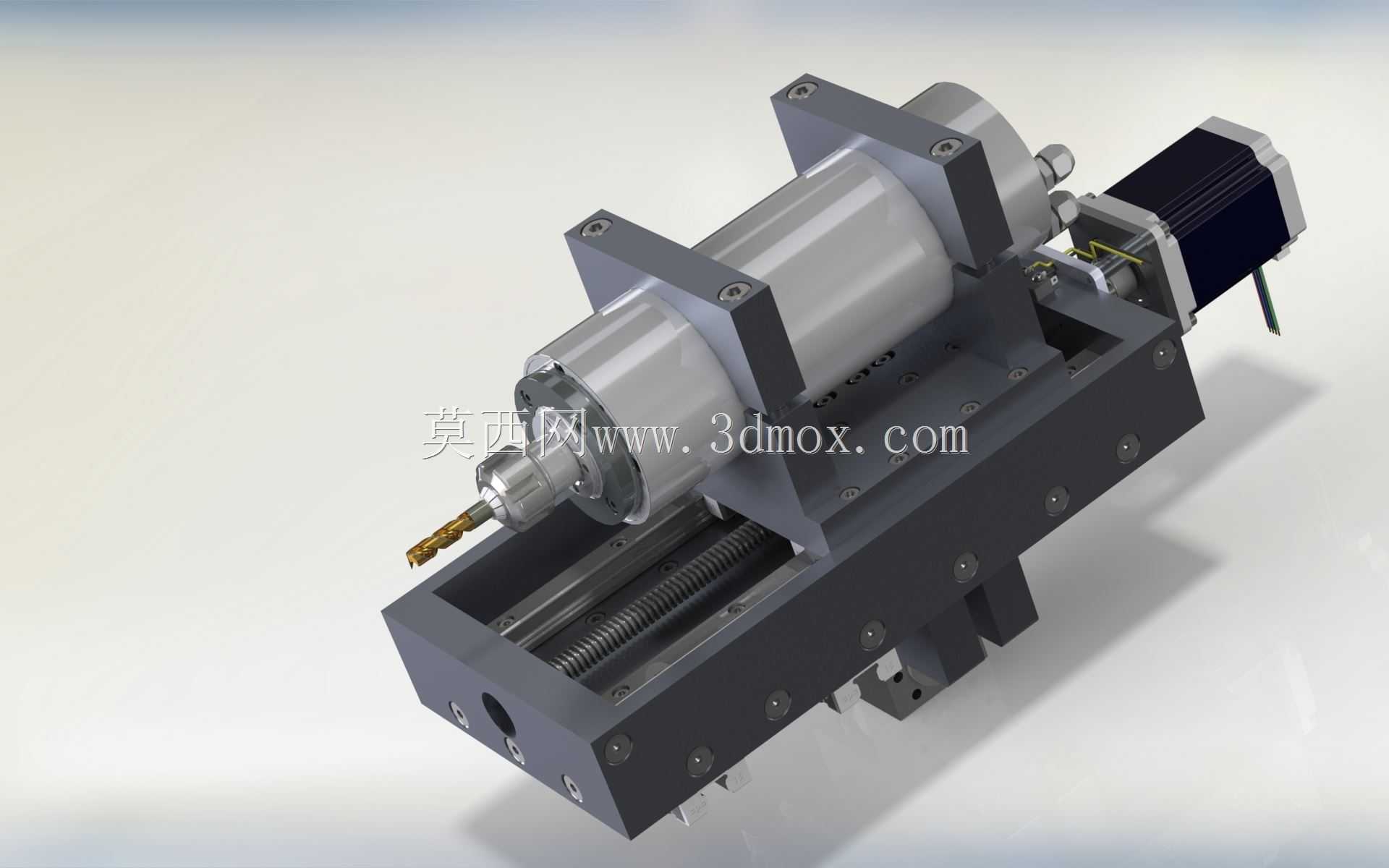

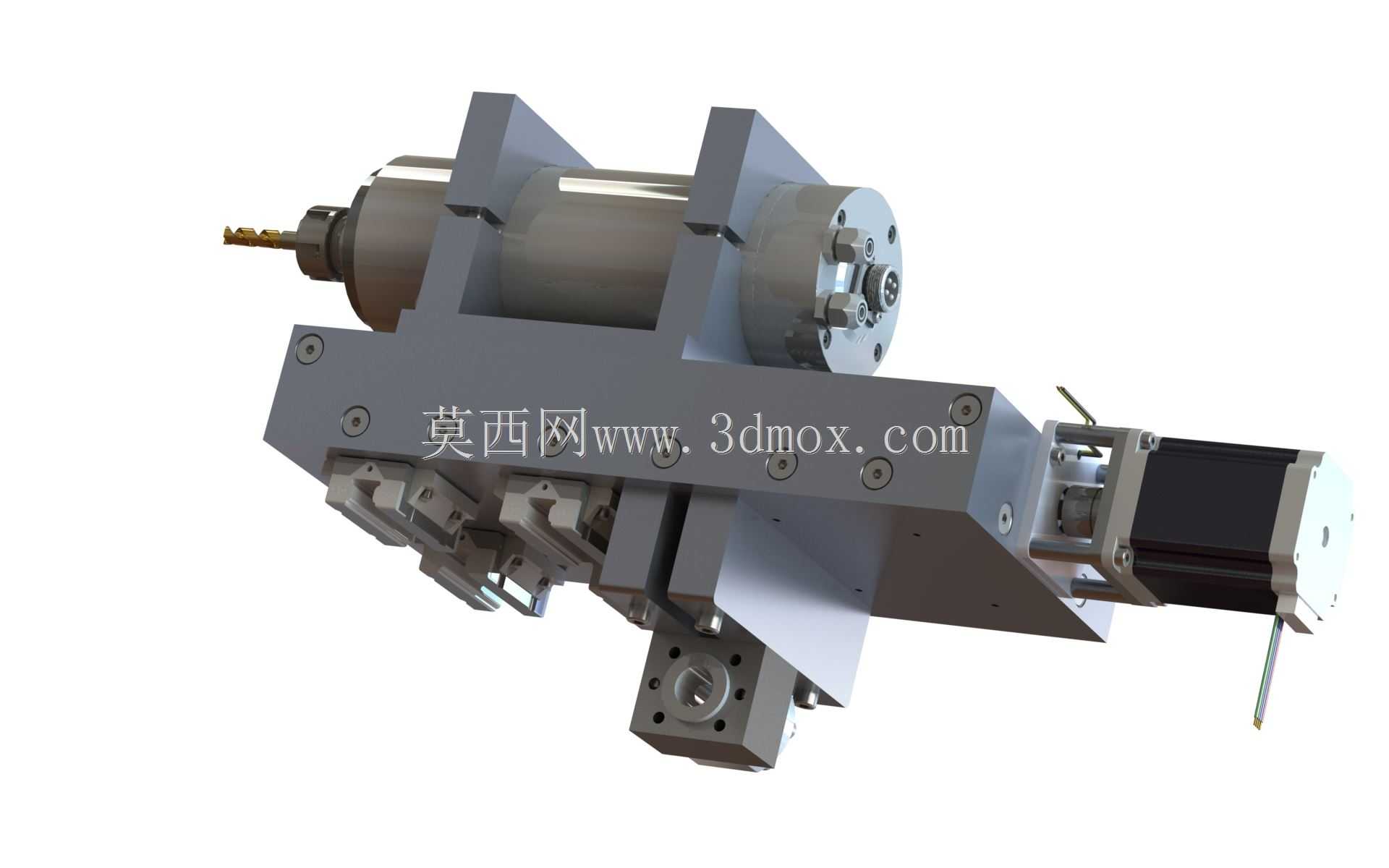

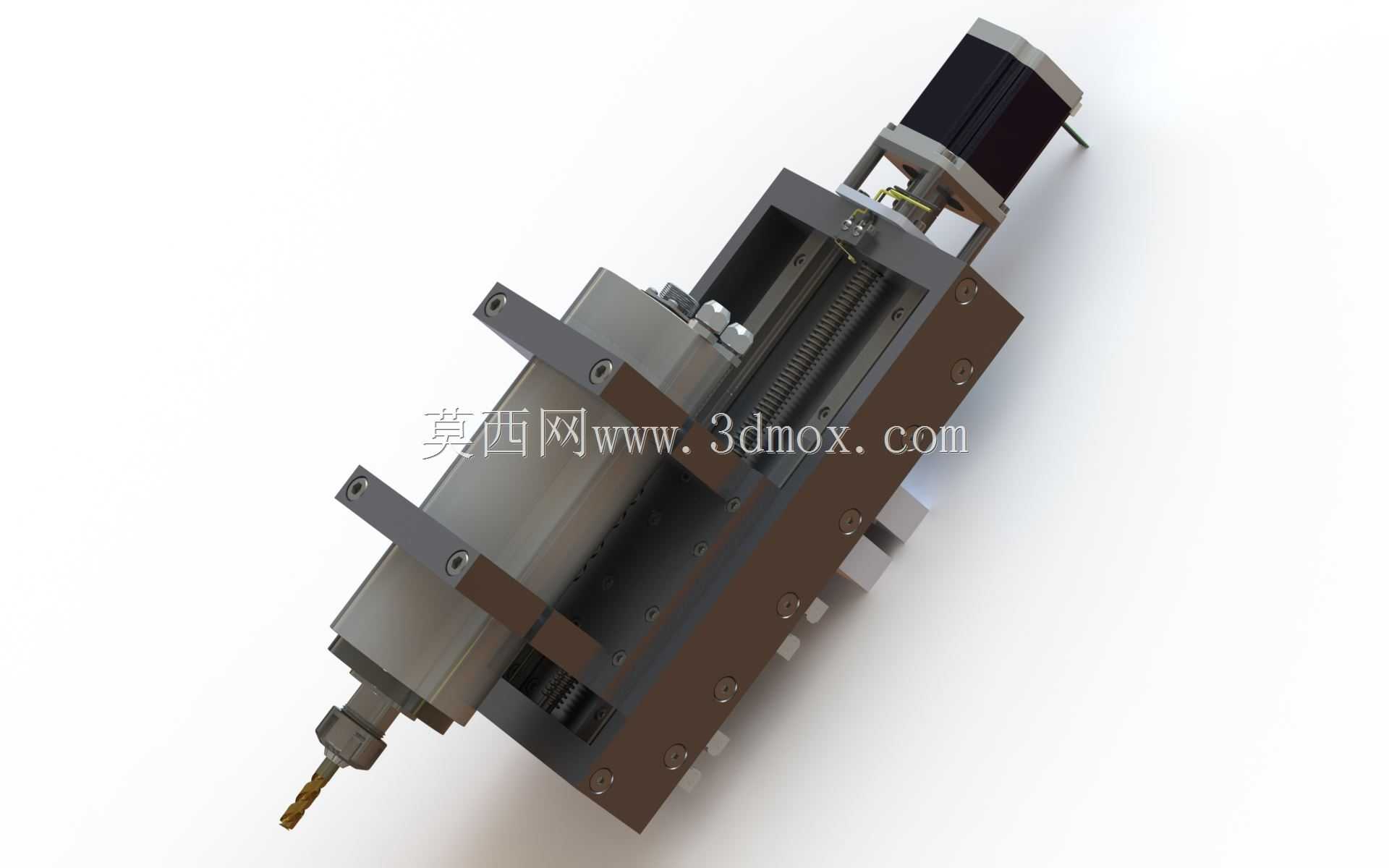

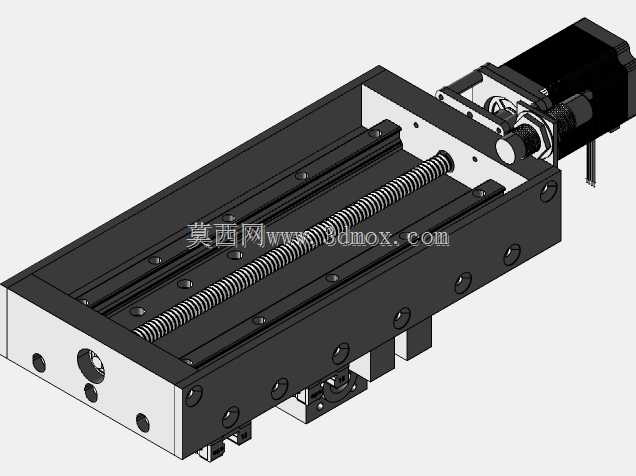

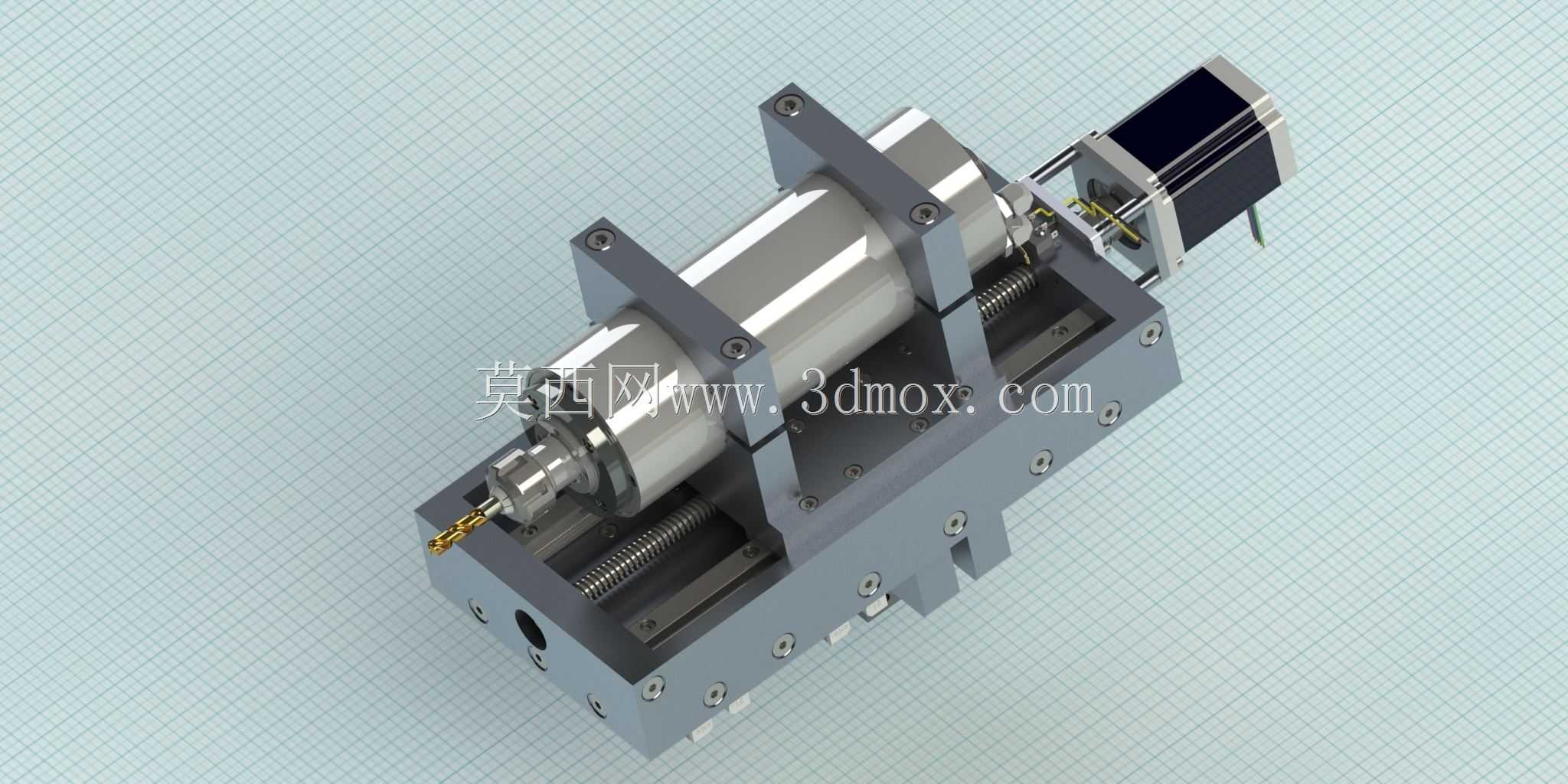

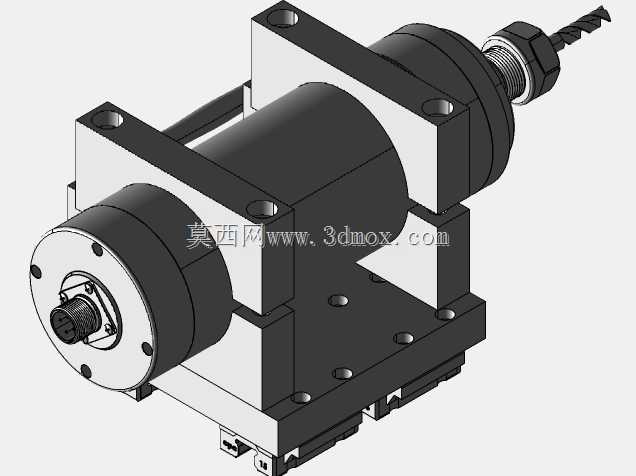

桌面级CNC设备专用Z轴进给主轴结构

该结构为小型桌面数控铣削设备的核心Z轴进给单元，主要面向小型加工场景下的软金属铣削加工需求，适配个人DIY加工、小型工坊精密零件打样、教学实训设备搭建等应用场景，可直接搭载在对应规格的三轴数控平台上，承担加工过程中主轴的垂向进给与切削动力输出功能，直接决定设备的铣削精度、加工稳定性与切削负载能力。整套Z轴单元采用20mm规格工业铝型材搭配同系板材搭建主体承载框架，型材本身的高强度与轻量化特性既能够保证结构整体刚性，抑制主轴高速运转与切削过程中的振动，也能控制单元整体重量，降低垂向进给的驱动负载。横向安装跨度设置为130毫米，能够适配多数桌面级CNC平台的X轴滑台安装孔位，无需额外改装转接板即可完成装配，安装边界规整，预留的安装孔位均采用标准孔距设计，可兼容常见的线性导轨滑台模组。动力配置上搭载2.2KW水冷主轴，相比风冷主轴运转噪音更低、长时间高速切削的热稳定性更好，能够持续输出稳定的切削转速，配合12x3规格的梯形主轴保持结构，可在主轴高速运转时约束主轴径向跳动量，保证铣刀切削时的同轴度，避免加工面出现振纹、让刀等问题，专门针对铝件铣削的切削特性做了刚性优化，可满足铝合金零件的开粗、精铣全工序加工需求。进给驱动采用Nema23规格步进电机搭配滚珠丝杠传动结构，丝杠与导轨平行度经过精准调校，可实现垂向的精准进给，配合步进电机的精准步距控制，能够保证Z轴下刀深度的控制精度，满足精密铣削的进给要求。整体结构布局紧凑，主轴固定座、丝杠螺母座、导轨滑块的安装位均集成在主体安装板上，减少了额外拼接带来的装配误差，各部件的排布预留了足够的走线与水冷管路安装空间，不会出现运动干涉问题，同时也方便日常的维护调试与易损件更换。
