车床用四爪自定心卡盘结构设计

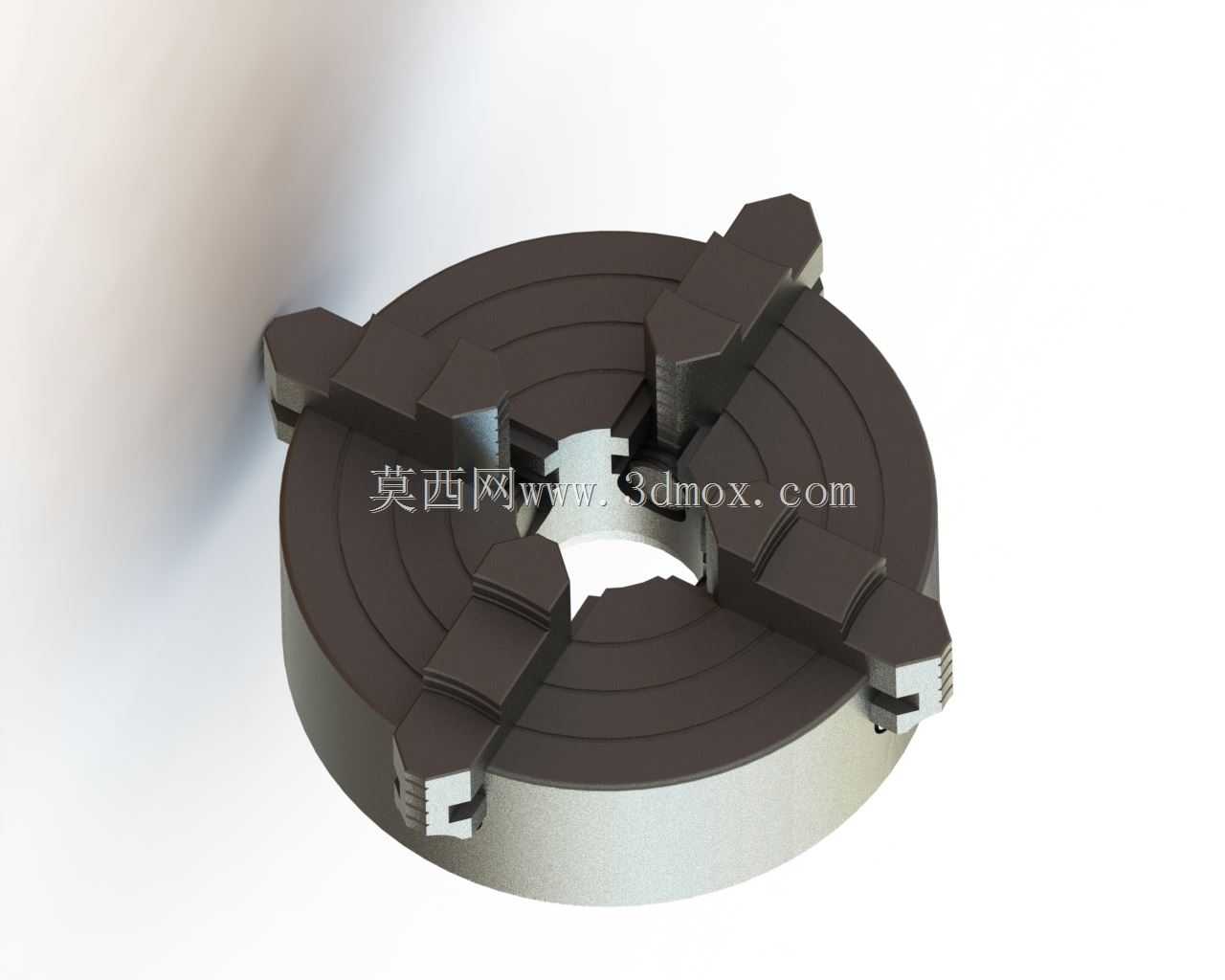

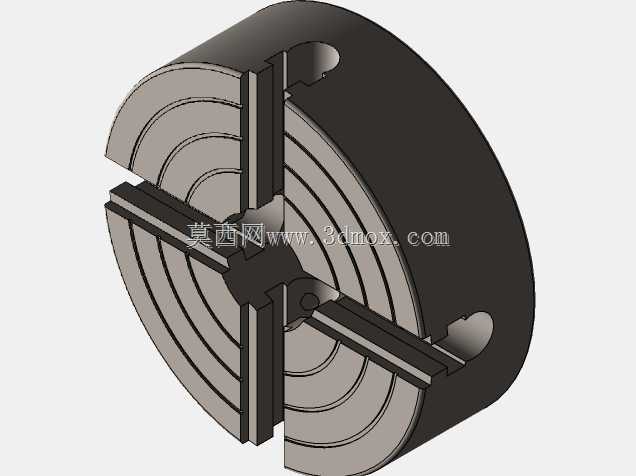

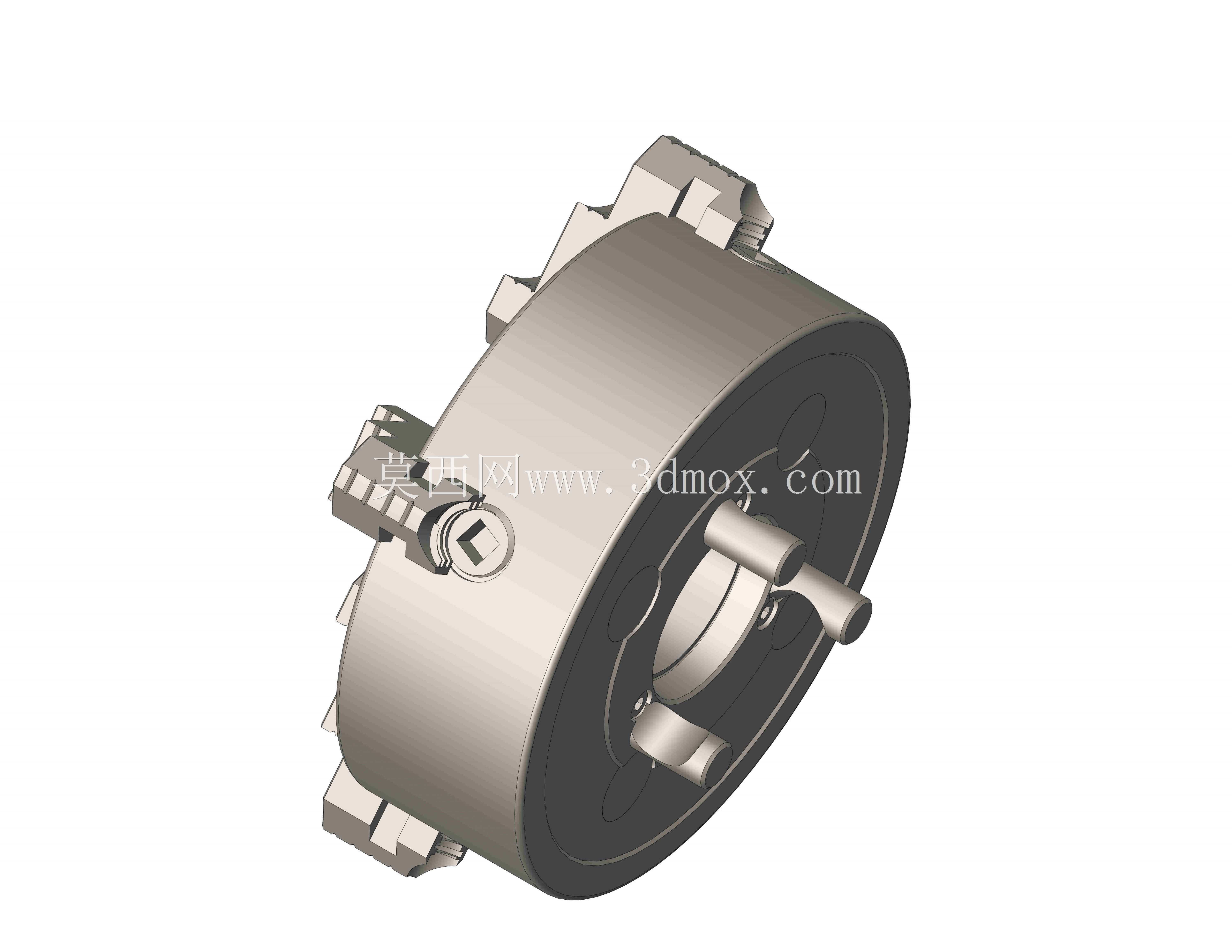

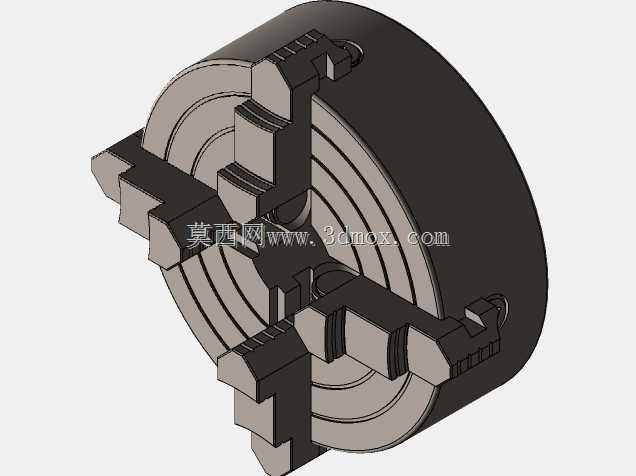

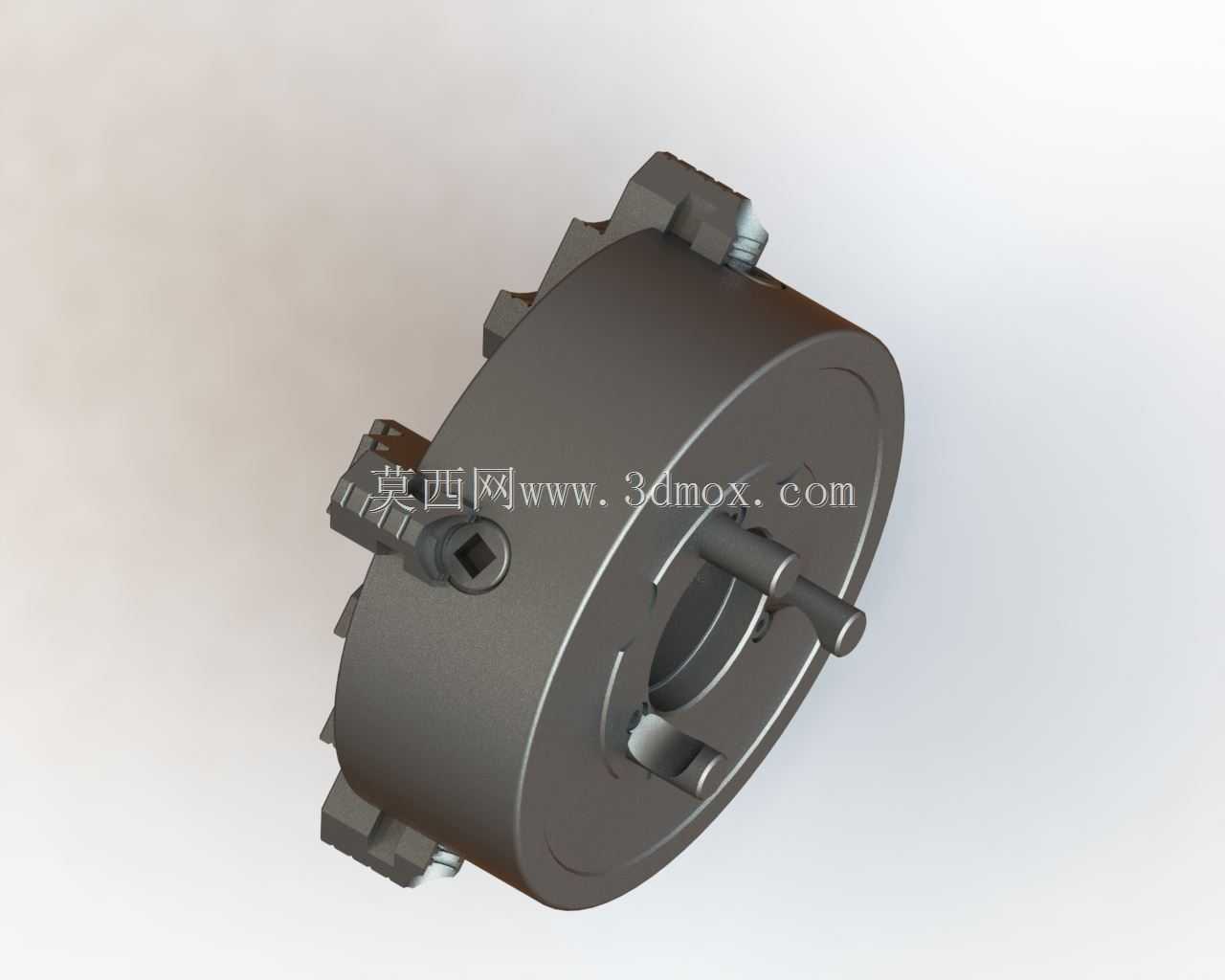

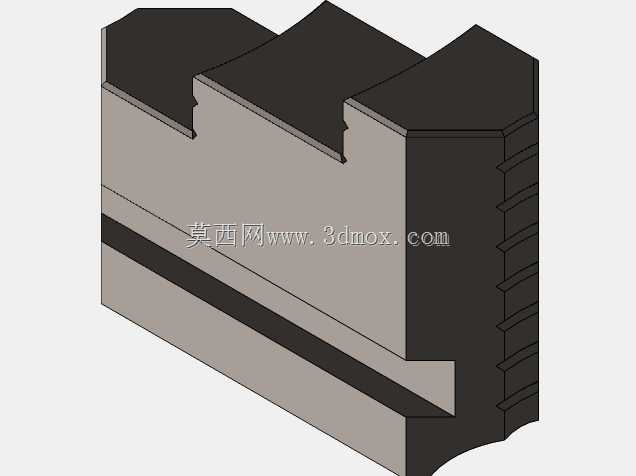

四爪卡盘是车床加工环节中应用极为广泛的核心装夹工装，主要承担各类轴类、盘类、偏心异形工件的装夹固定作业，在普通卧式车床、经济型数控车床、外圆磨床等回转加工设备上都有极高的装配覆盖率，是机加工车间开展回转体零件切削加工不可或缺的配套部件。相较于常见的三爪自定心卡盘，四爪卡盘的单爪独立调节结构让它具备更强的异形工件适配能力，既可以装夹截面为圆形、方形、六边形的规则工件，也能完成偏心距不大的偏心件、不规则轮廓毛坯件的装夹找正，装夹力的调节范围也更宽泛，既可以夹持薄壁易变形工件通过微调卡爪压力避免夹伤变形，也能通过加大锁紧力夹持重型铸锻毛坯，满足大切削量粗加工的装夹稳定性要求。这款四爪卡盘的设计围绕机加工实际作业需求展开，整体采用盘式短圆柱连接结构，主体为高强度铸铁材质的盘体，四个卡爪沿盘体圆周90度均匀分布，每个卡爪都配备独立的调节丝杆，转动对应位置的调节扳手就能带动单个卡爪沿径向导轨做直线进给运动，卡爪与工件接触的端面加工有细密的防滑齿纹，能够在锁紧状态下提供足够的摩擦力，避免工件在高速旋转、大进给切削过程中出现打滑移位的问题。盘体中心设置有贯通的安装通孔，既可以穿装长轴类工件实现贯穿装夹，也能容纳工件端面的突出结构，拓展装夹的适用范围。从安装边界来看，这款卡盘的盘体外径适配中等规格车床的主轴端连接尺寸，背面的连接止口与主轴端定位凸台精准配合，安装时通过主轴端的锁紧螺栓将卡盘与主轴法兰牢固连接，保证卡盘旋转时的同轴度误差控制在机加工允许的精度范围内，卡爪的最大行程覆盖常规中小尺寸工件的装夹直径范围，最小装夹直径可适配小直径轴类零件的装夹需求。在实际加工场景中，操作人员可以根据工件的轮廓形状分别调整四个卡爪的进给量，通过百分表打表找正工件的回转中心，既可以实现工件与主轴的高同轴度装夹，满足精加工的精度要求，也可以按照工艺需求调整出指定的偏心距，完成偏心轴、偏心孔类零件的加工。卡爪采用可拆卸式结构设计，当卡爪夹持面磨损后可以单独更换卡爪，无需整体更换卡盘，有效降低了工装的维护成本，盘体上的卡爪导轨经过精密磨削加工，保证卡爪进给过程的顺畅度与重复定位精度，长期使用也不易出现卡滞、晃动的问题，能够持续为加工过程提供稳定可靠的装夹支撑。
