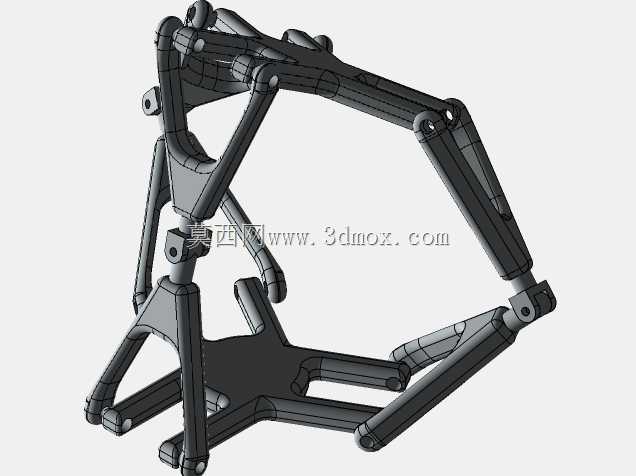

多自由度坎菲尔德关节联动机构

该联动机构是基于球面运动原理设计的多自由度关节结构，核心应用场景集中在需要半球范围内连续姿态调整的工业与能源领域，最典型的落地场景是太阳能光伏板追日系统，同时也可拓展应用于卫星天线姿态调节、工业检测云台、特种机器人腕部关节等需要小范围多自由度姿态控制的工况中。在实际使用过程中，该机构可实现连接端在半球空间内的任意角度偏转与定位，相较于传统串联式多轴关节，其采用并联连杆结构布局，所有驱动连杆均布置在关节基座侧，末端执行端无需布设复杂的驱动与走线结构，从根源上避免了多轴转动过程中线缆缠绕、扭转磨损的问题，尤其适合需要长期连续往复调整姿态、末端搭载供电或信号传输线缆的设备场景。从功能特性来看，该机构采用对称式多连杆并联构型，整体运动刚度远高于同尺寸的串联关节，承载能力更强，运动过程中各连杆受力均匀，无偏载力矩传递，长期运行的结构稳定性更优；同时其运动解算逻辑简单，仅需控制各侧连杆的伸缩或转动量，即可精准控制末端平台的空间姿态，控制难度远低于六自由度并联平台，在小范围半球运动场景下的控制精度更易保障。设计过程中，该机构采用对称等边布局思路，各侧连杆的结构尺寸、铰接点位置完全一致，既降低了零件加工与装配的难度，也保证了各方向运动行程、负载能力的一致性，铰接位置均采用标准转动副连接，转动间隙可控，可根据实际负载需求匹配不同规格的铰接轴承，兼顾运动灵活性与结构刚性。在外形尺寸与安装边界上，该机构整体为收拢式框架结构，无外凸的悬臂部件，安装时仅需固定底部基座端的连接法兰即可完成整机固定，末端平台预留标准安装接口，可直接搭载光伏板、天线、检测探头等功能部件；其运动过程中所有连杆的摆动范围均在自身框架轮廓内，不会超出基座的外接圆边界，安装时无需额外预留周边的运动避让空间，可在紧凑的安装空间内完成部署，适配各类空间受限的安装场景。
