大直径笼式保持架回转结构设计

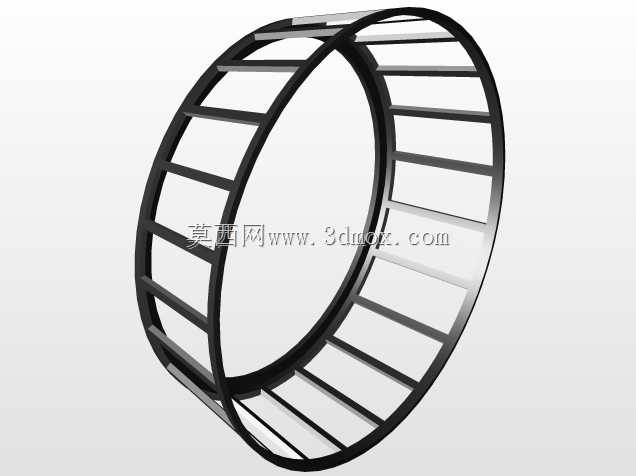

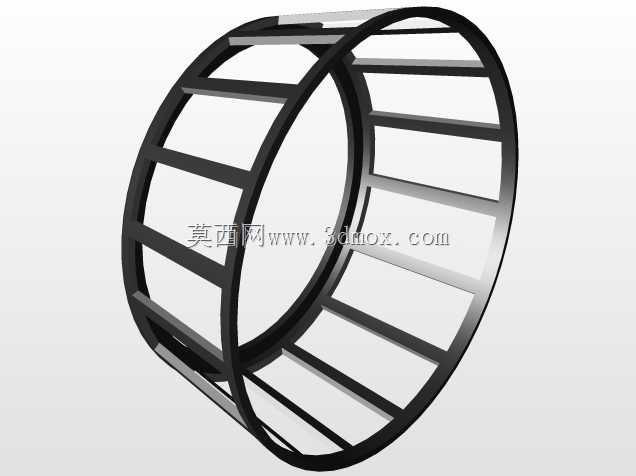

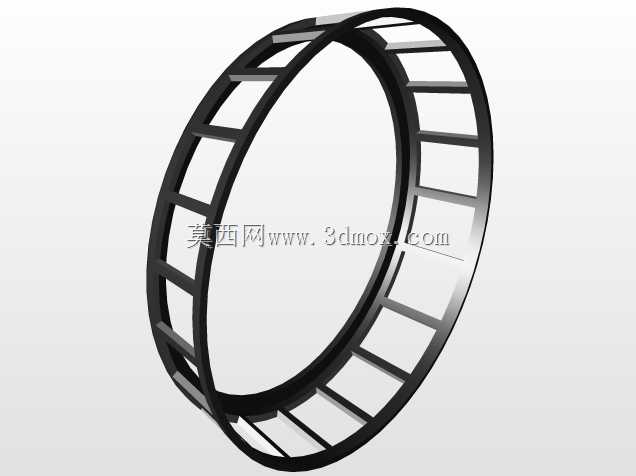

该笼式环形构件主要应用于大尺寸滚动支承系统中，作为滚动体的分隔与定位部件，常见于重型回转工作台、大型盾构机主轴承、风电变桨支承、港口起重设备回转机构等重载低速的工业场景，承担着分隔相邻滚动体、避免滚动体直接接触产生摩擦磨损、引导滚动体在滚道内平稳运转、维持滚动体均匀排布的核心作用，是大直径回转支承总成中不可或缺的关键配套构件。该构件整体为等截面环形笼式结构，标称有效工作直径为2500mm，整体采用等间距辐条式连接设计，内外两侧为同心环形支撑边框，边框之间通过均匀排布的横向隔条连接，相邻隔条之间形成尺寸一致的兜孔结构，每个兜孔可对应容纳一颗圆柱滚动体或圆锥滚动体，兜孔的尺寸公差经过精准匹配设计，既能够保证滚动体在兜孔内拥有合理的活动间隙，避免运转过程中出现卡滞，又能够限制滚动体的轴向与径向窜动量，防止滚动体在非载荷区出现歪斜脱落的情况。在设计思路上，该构件优先考虑重载工况下的结构强度与运转稳定性，环形边框采用等截面矩形结构设计，能够均匀承受滚动体传递的交变载荷，避免局部应力集中导致的结构变形；隔条采用等角度均匀排布的布局，整圈共设置二十余处隔条，保证每颗滚动体都能获得稳定的侧向支撑，同时隔条的截面经过优化，在保证结构强度的前提下尽可能减少材料用量，降低构件自身重量，减少回转过程中的惯性阻力。从安装边界来看，该构件的外径与内径尺寸严格匹配对应回转支承的内外滚道间隙，安装时嵌套于内外滚道之间的环形空腔内，轴向宽度与滚道的有效宽度适配，不会出现轴向窜动超出滚道范围的情况；兜孔的开口方向正对滚道的滚动接触面，能够保证滚动体在运转过程中始终与滚道保持良好接触，不会出现偏载。该结构的设计充分考虑了大直径回转部件的工况特点，相比实体式保持架，笼式镂空结构拥有更好的润滑脂流通空间，运转过程中润滑脂可以通过镂空区域均匀覆盖所有滚动体与滚道接触面，有效降低运转温升，延长整套支承系统的使用寿命；同时镂空结构能够有效容纳运转过程中产生的微小磨屑，避免磨屑在滚道内堆积造成的磨粒磨损，提升设备长期运行的可靠性。在实际装配过程中，该构件可配合不同尺寸的滚动体形成完整的回转支承单元，适配不同载荷等级的重型回转设备，能够满足径向载荷、轴向载荷以及倾覆力矩联合作用下的使用需求，在重型装备制造领域拥有广泛的适配空间。
