螺丝自动入盒装配工位结构设计

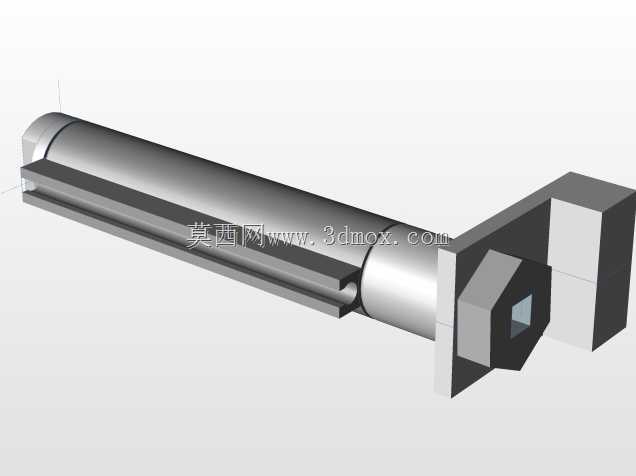

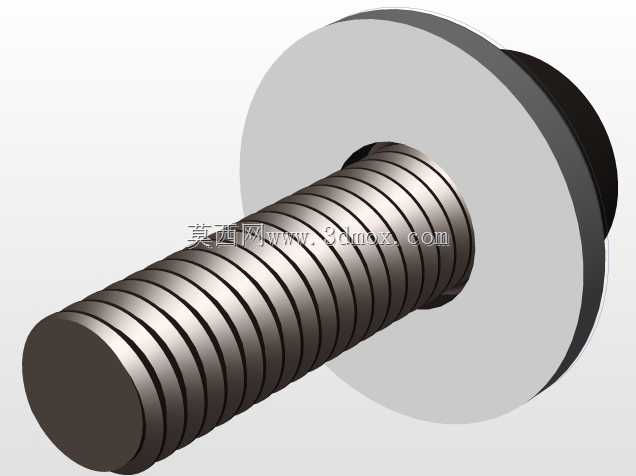

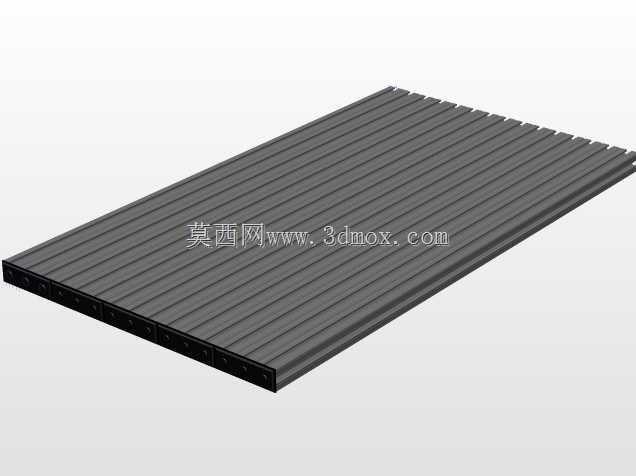

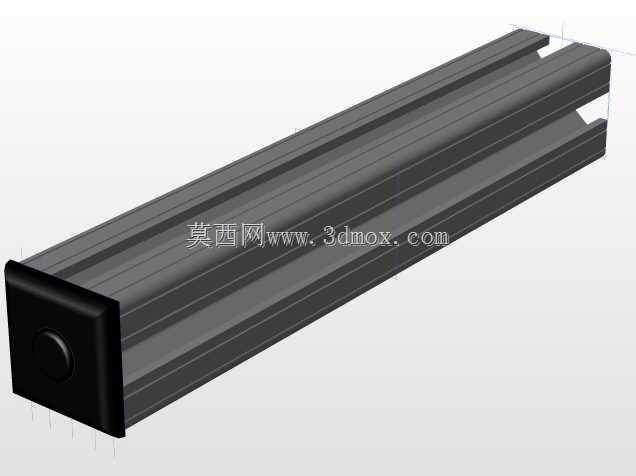

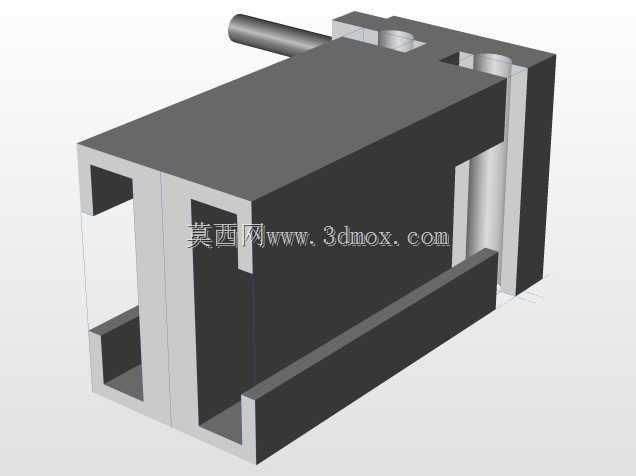

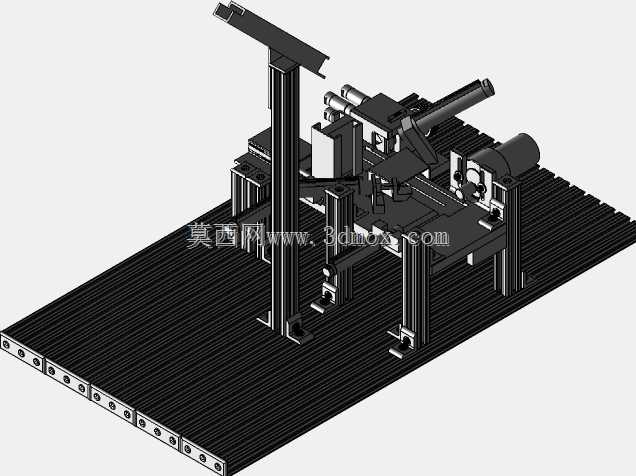

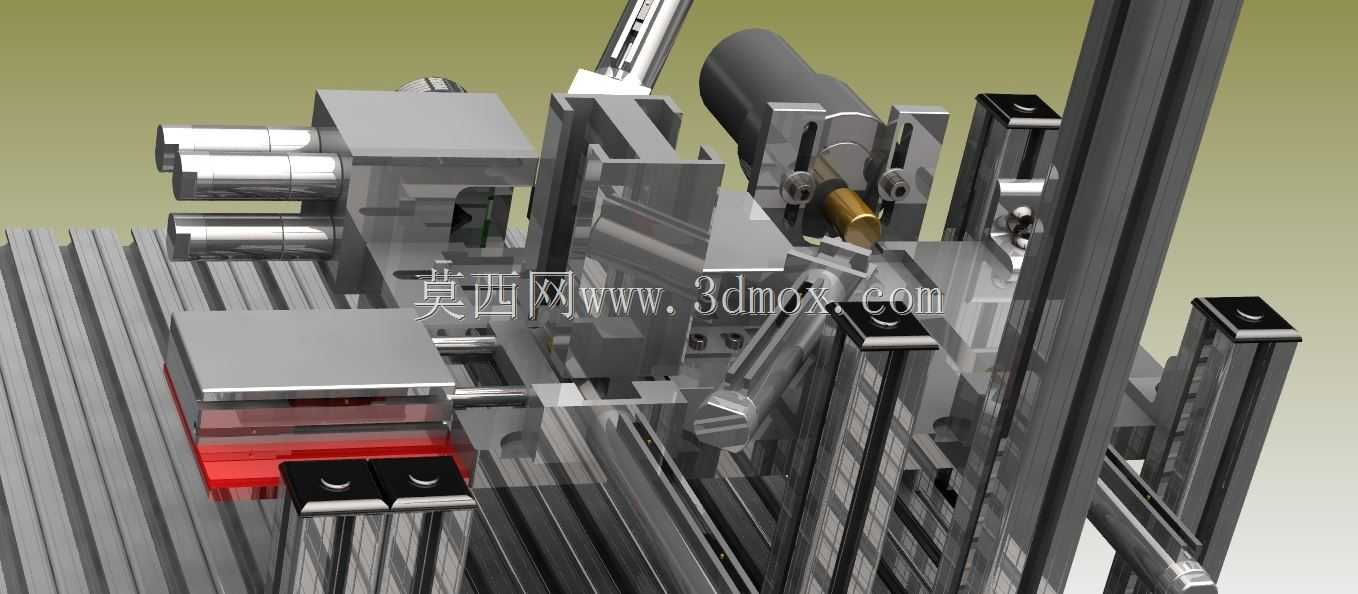

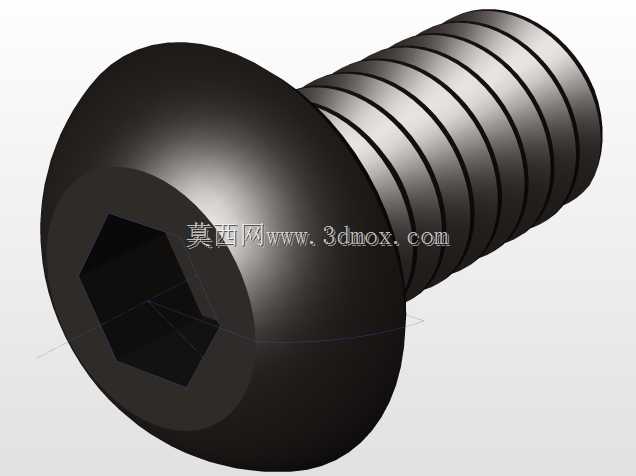

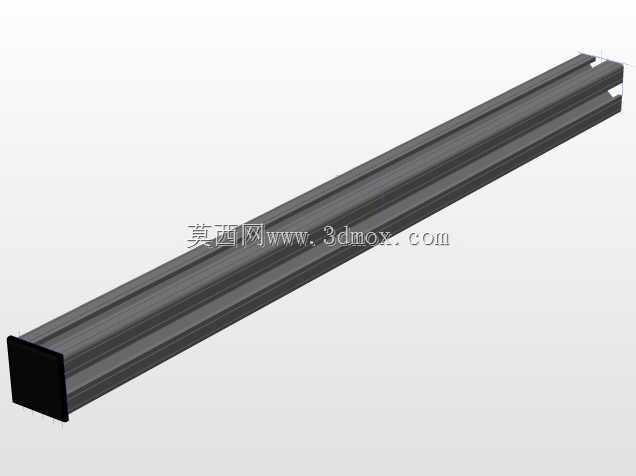

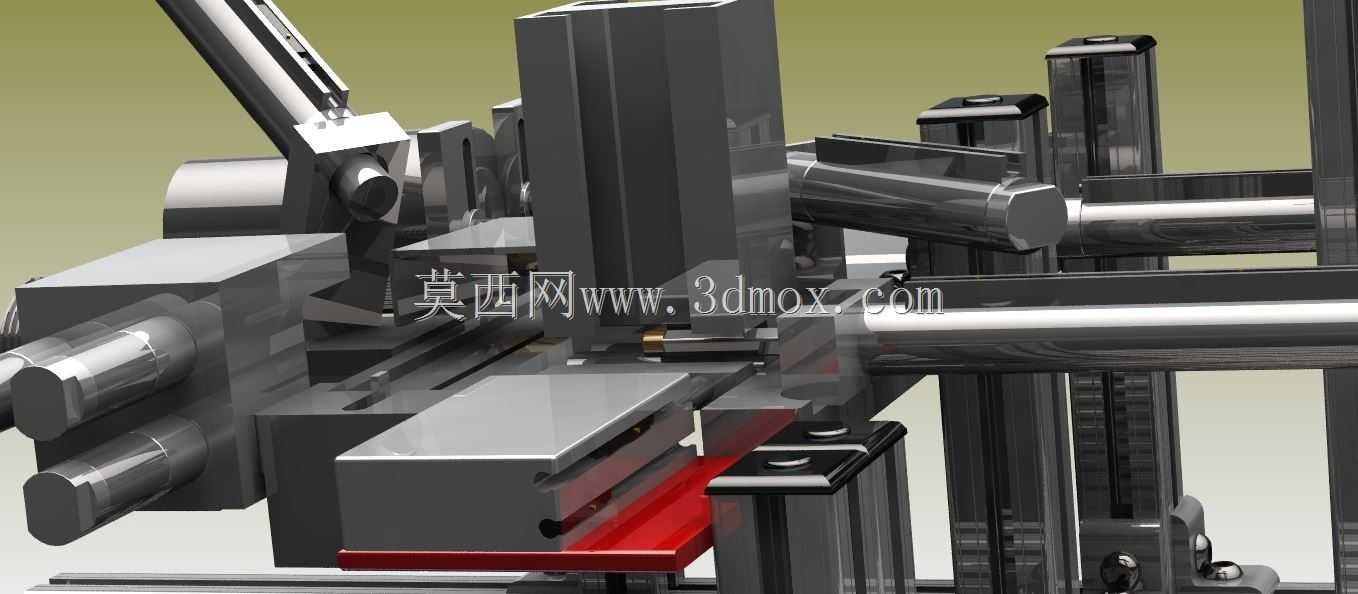

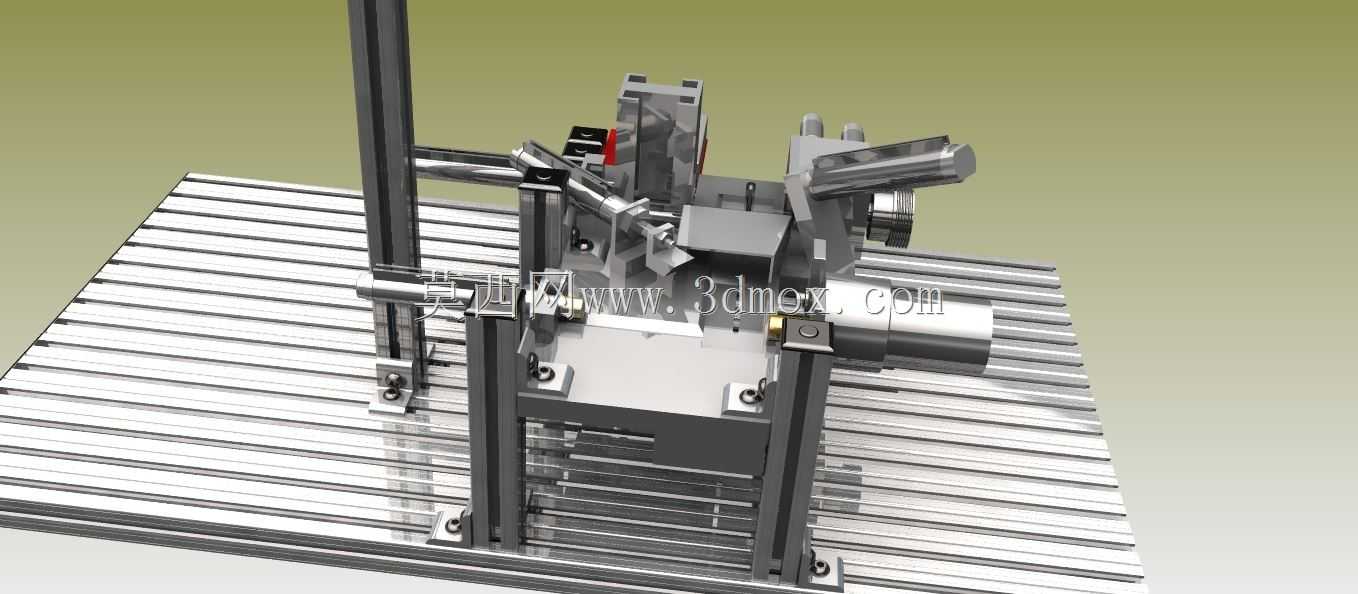

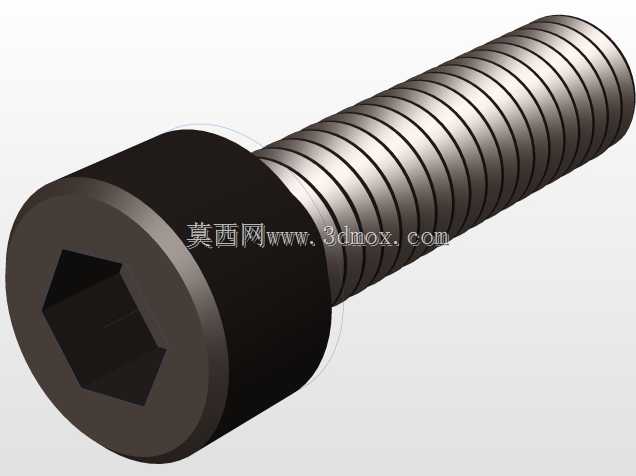

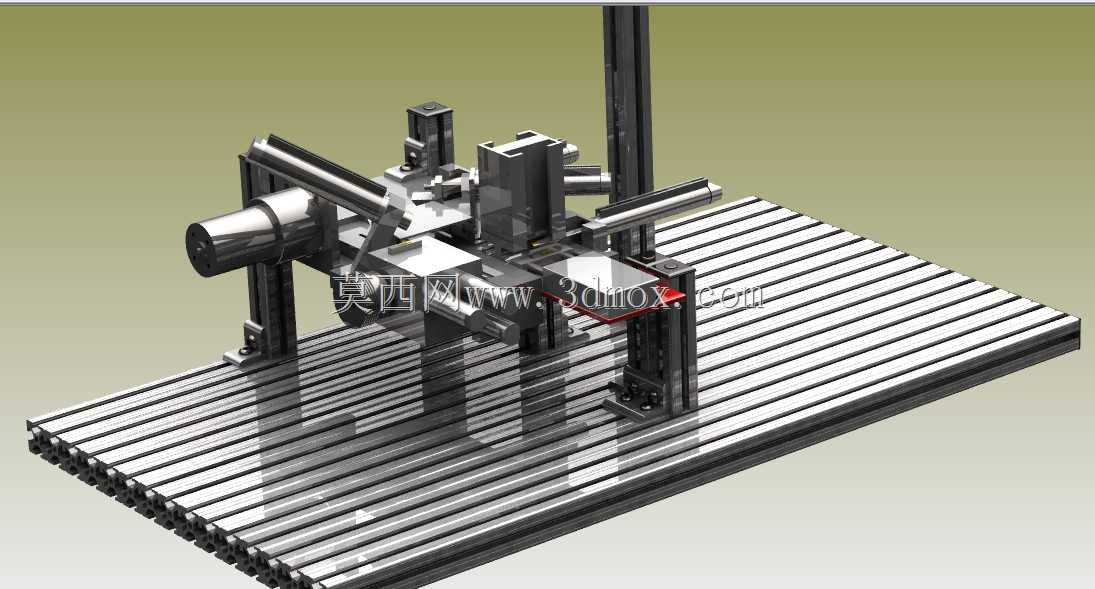

该设备面向3C电子、小家电、五金配件等离散制造场景的装配末端工序，主要解决小规格螺丝类标准件的定量归集、有序入盒需求，替代传统人工分拣装盒的重复作业模式，适配多规格小螺丝的批量包装、工位供料前置准备环节，可直接对接上游螺丝排序出料机构，也可作为独立工位嵌入小型零部件装配产线，适配电子组装车间、五金包装工段的紧凑产线布局。设备整体采用铝型材搭建框架主体，安装边界可适配常规1.2米宽度的标准流水线工位，整体占地长度约0.8米，高度可根据产线接驳需求在0.7-1.1米区间调整，底部预留脚轮安装位与调平支撑脚，兼顾工位移动灵活性与运行稳定性。功能层面，设备集成了螺丝姿态校正、定量计数、料盒定位推送、落料导向四个核心模块：上游排序输出的螺丝经导向轨道进入姿态校正位，通过错位分料结构实现单颗分离计数，待计数达到单盒额定数量后，料盒推送机构将空料盒精准输送至落料口正下方，落料导槽自动对齐料盒开口完成整组螺丝的归集入盒，随后满料盒被推送至出料位等待人工取走或接驳下游输送线，全程无需人工介入分拣计数。设计思路上，整体采用模块化拆分逻辑，分料模块、推送模块、导向模块均采用独立安装板固定，可根据不同规格螺丝的尺寸、单盒装填量快速更换对应模块，无需大幅调整主体框架；所有运动部件均采用外露式安装布局，日常维护时可直接观察到分料、推送动作的运行状态，卡料故障可快速排查处理；落料区域设置透明防护挡板，既避免螺丝飞溅掉落，也方便操作人员实时观察落料状态；驱动部件采用标准化气动元件搭配线性导轨导向，推送动作重复定位精度控制在0.2mm以内，可保证料盒与落料口的对齐精度，避免螺丝掉落到料盒外部。设备的料盒适配范围覆盖常见的小零件收纳盒宽度区间，可通过调整料盒定位挡块的位置适配不同长宽尺寸的包装盒，换型调整时间控制在10分钟以内，适配多品种小批量的生产场景。
