气动夹爪与电控集成盒体结构设计

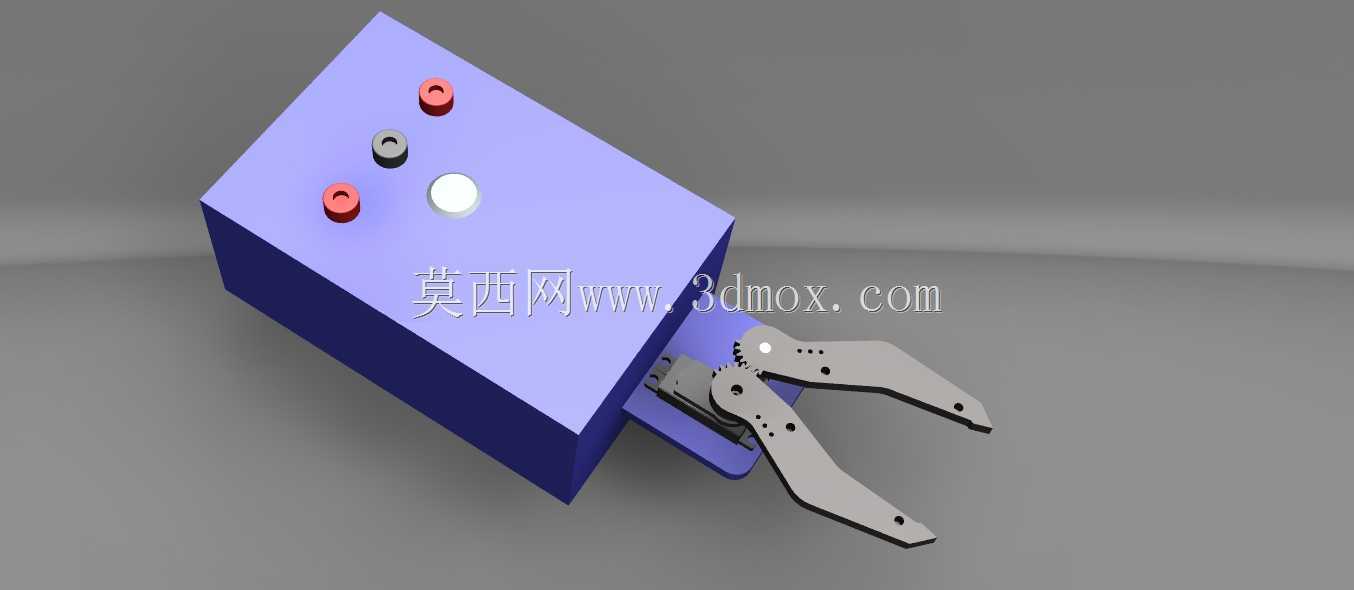

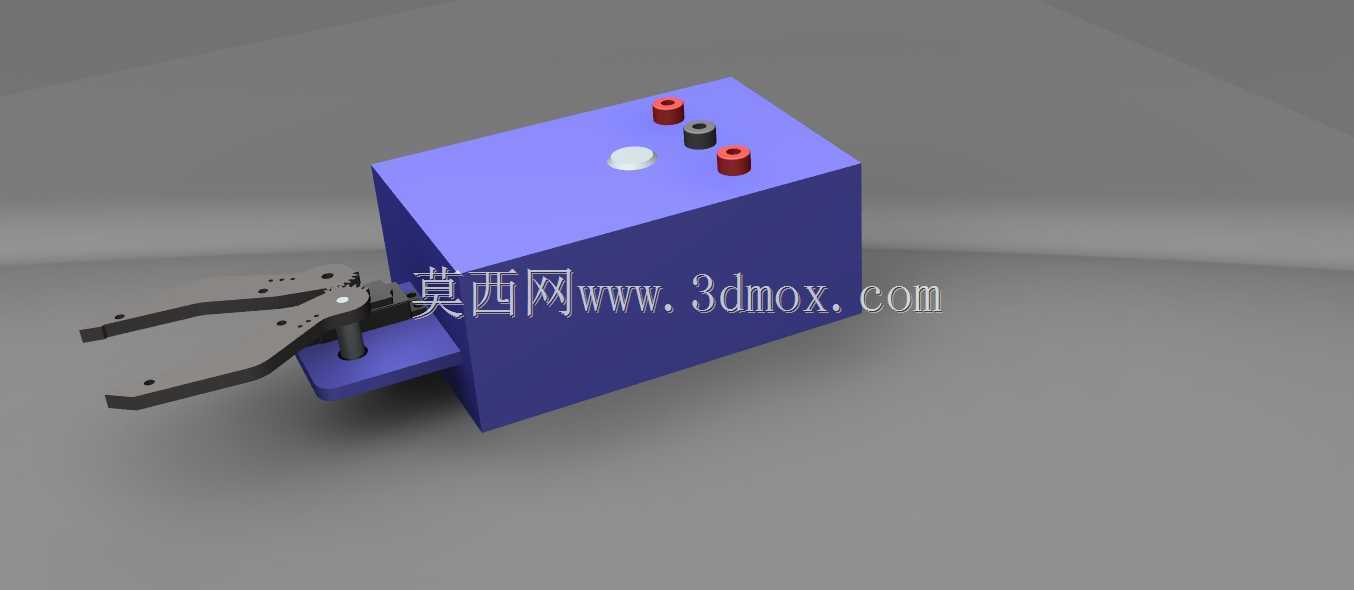

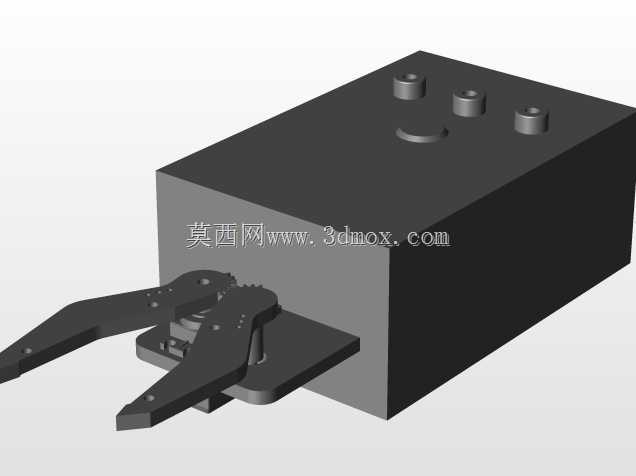

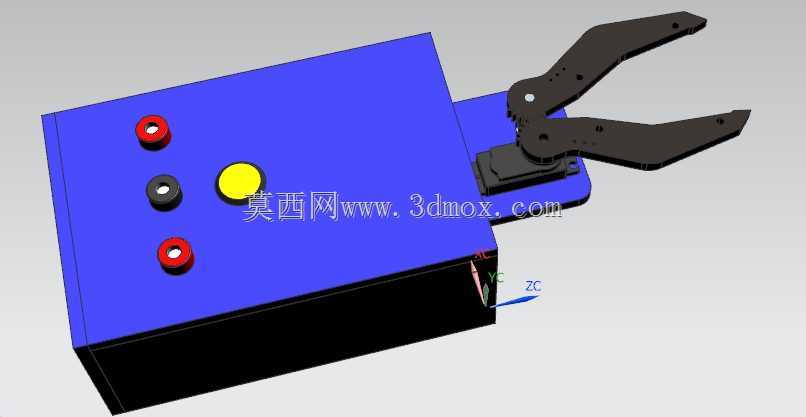

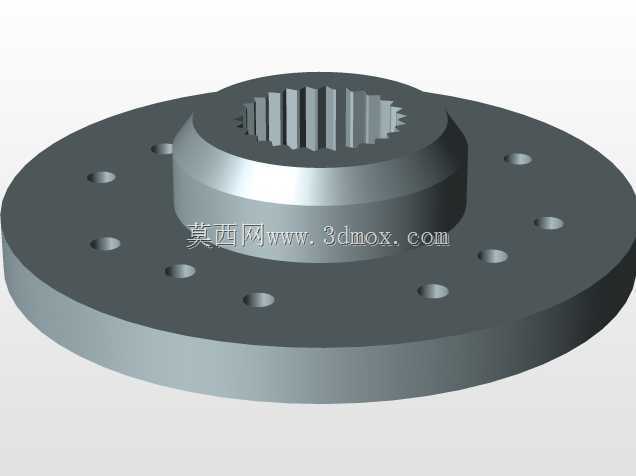

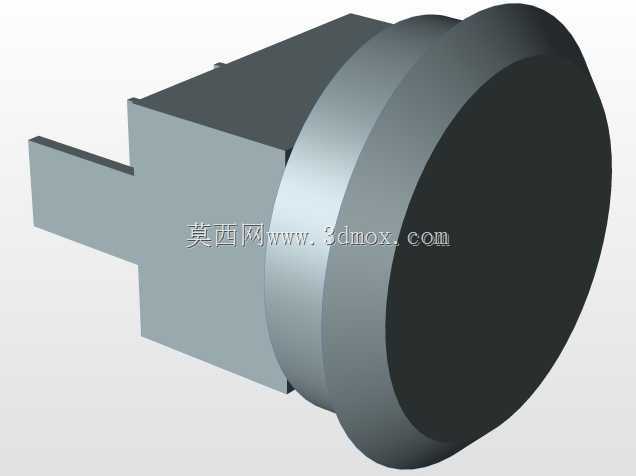

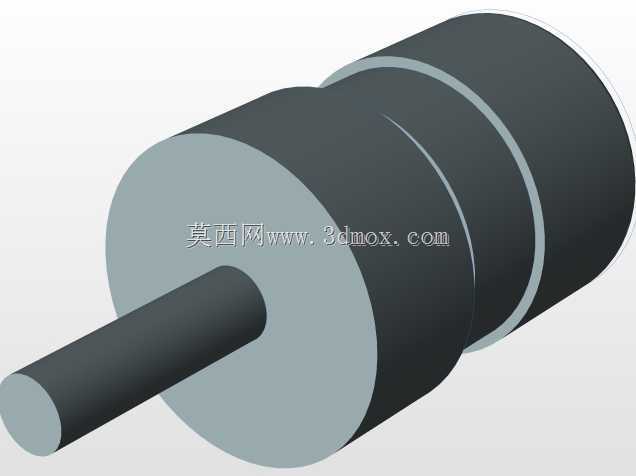

　　这套夹持装置的核心价值在于把执行端与控制端压缩进同一安装边界，适合在3C装配、小型工件上下料、实验台检测工位这类空间紧张的场景中使用。现场布线时，盒体顶面预留的三个接口可分别对应气路、信号与供电，接线方向朝上，设备并排安装时不会被相邻机构遮挡，维护人员站在工位正面即可完成插拔。夹爪部分采用平行开合思路，两片钳口通过中部销轴形成稳定杠杆，根部与驱动件连接后，输出力被直接传递到夹持点，运动链短，重复定位时虚位更容易控制。钳口内侧开设了细密齿面，针对金属薄片、塑料壳体或圆柱小件都能提供足够摩擦；若工件表面要求防划伤，也可在齿面增加聚氨酯垫，安装孔位已经在钳口端部预留，后期改造不需要重新加工主体。盒体外观为方正箱体，内部用于安放阀岛、

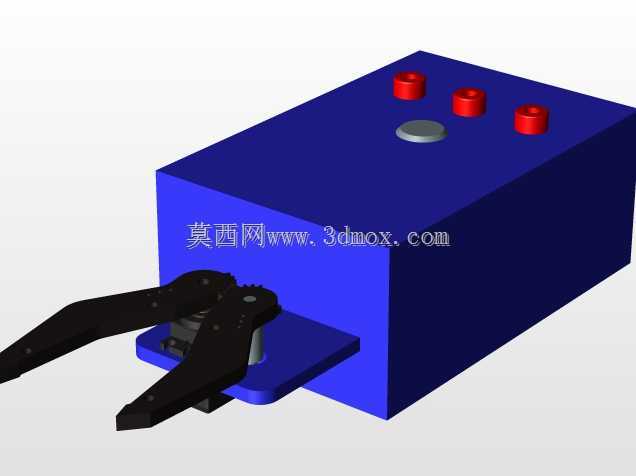

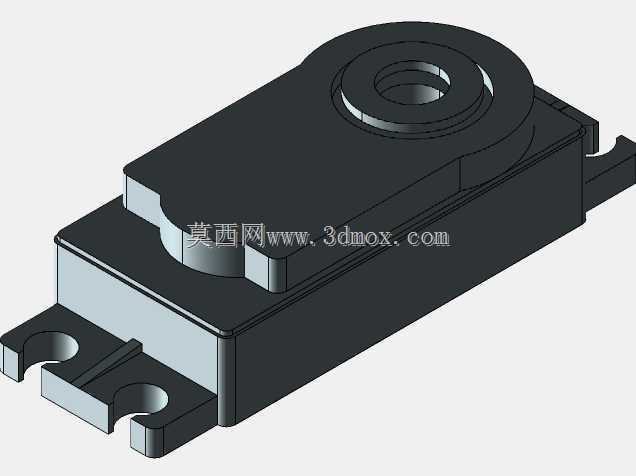

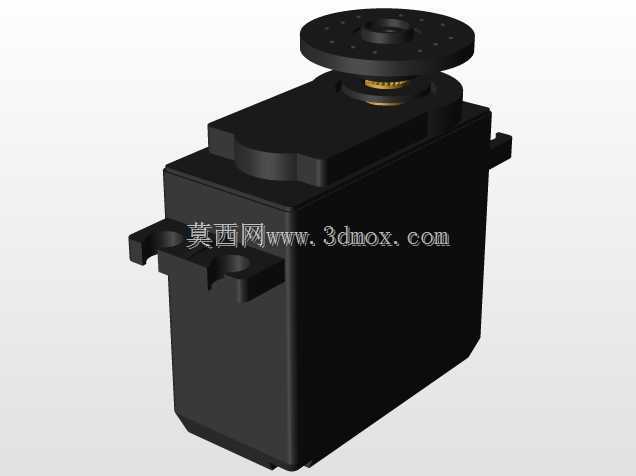

　　信号处理板或小型驱动模块，外壳同时承担安装基准作用。底部伸出的连接台把夹爪固定在箱体前侧，使执行机构与控制模块形成刚性整体，减少外部支架数量。从布局看，夹爪处于箱体前方偏下位置，开合时钳体不会与盒体前壁发生干涉；顶面接口集中在后部，为前端动作留出安全距离。整体可直接通过盒体底面或后侧螺孔固定在型材机架、平移滑台或旋转轴末端，安装面平整，对装配基准的要求较低。结构设计上优先考虑了加工与装配便利性：箱体可采用铝板折弯或机加工成型，边角规整，便于在批量生产中控制尺寸；夹爪板材轮廓可通过激光切割后再做销孔与沉孔，工序简单；销轴位置位于钳口受力中心线上，长期往复运动后磨损更均匀。对于需要快速更换执行端的工位，

　　连接台与夹爪之间的紧固件可从外侧直接操作，不必拆开电控盒。在实际选型时，工程师更关注夹持范围、开合行程与接口位置是否匹配周边治具。该结构把电气接口、气动接口和机械夹持动作集中布置，能够减少整机外围走线和支架数量，尤其适合教学实验平台、轻型自动化单元以及需要频繁改线的验证项目。盒体内部空间规整，也为后续增加调压模块、接近开关或小型控制板预留了余地，而不必重新设计外部壳体。
