连杆式自适应机械夹持末端执行结构

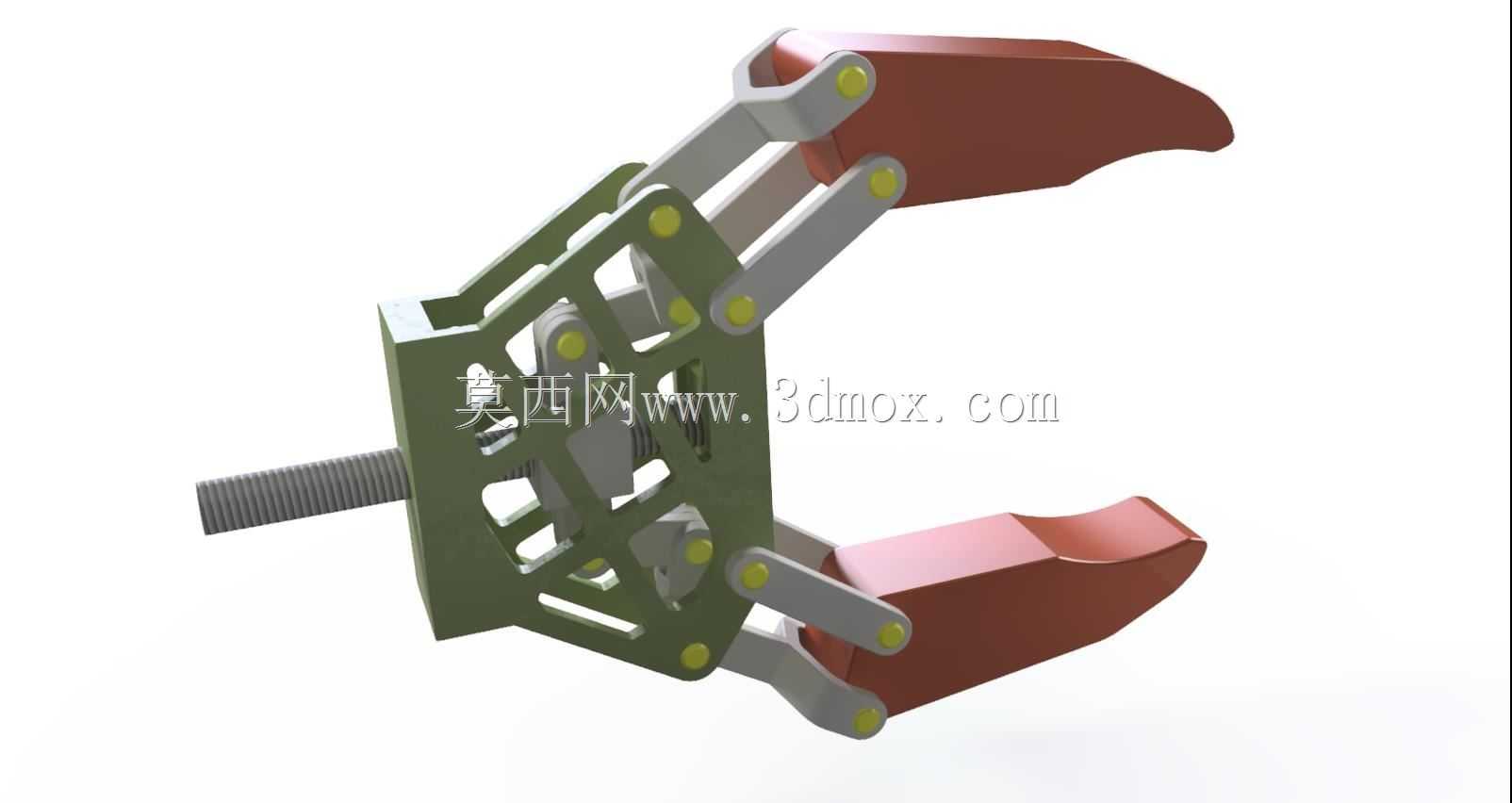

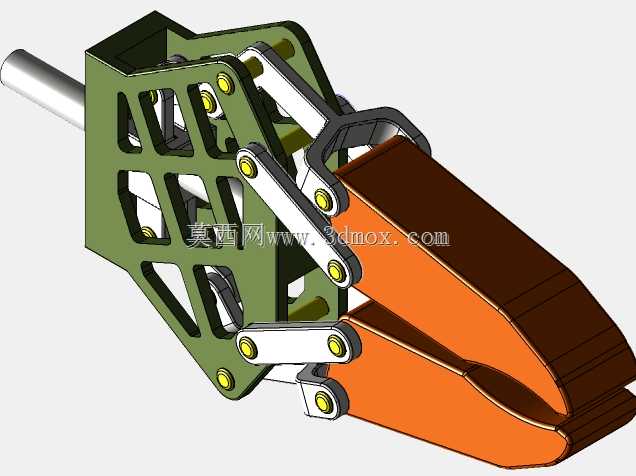

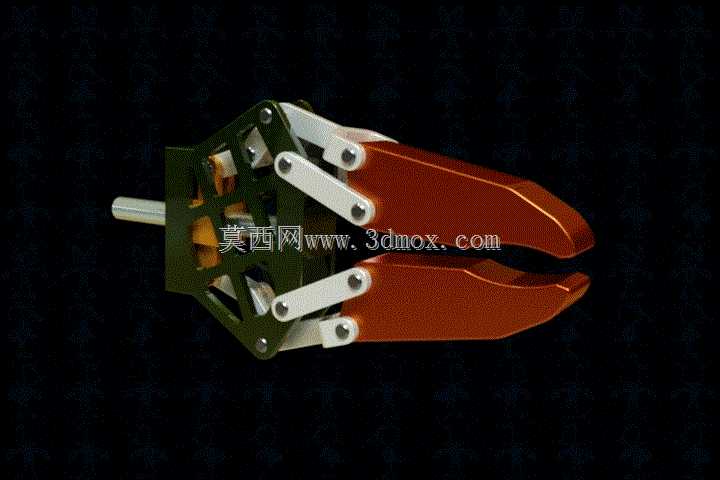

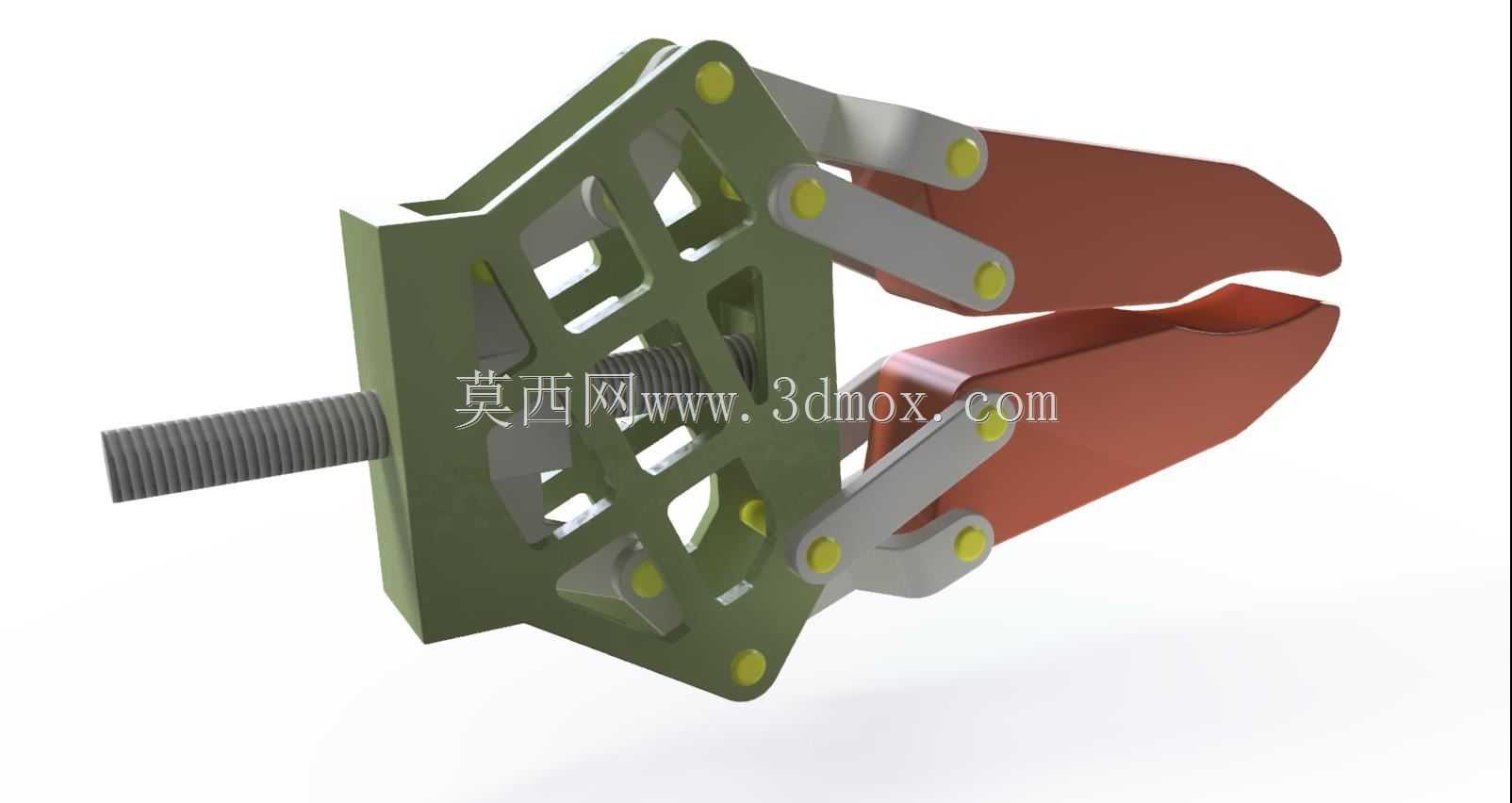

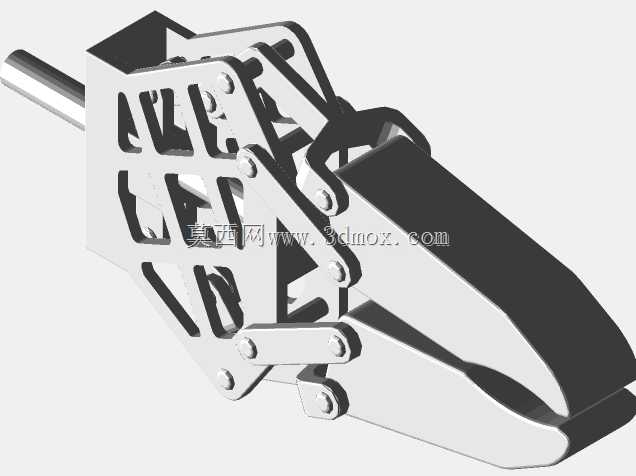

该机械夹持结构是工业自动化产线中适配机械臂的末端执行部件，主要应用于3C电子装配、轻工产品分拣、小型零部件上下料、实验室样本转运等需要稳定抓取规则或近规则形态工件的场景，可替代人工完成重复性高、定位精度要求一致的夹持搬运作业，降低人工操作的疲劳误差，提升产线连续作业的稳定性。该夹持结构采用多组平行连杆联动的传动设计，通过后端的直线驱动输入带动多组铰接连杆同步动作，驱动两片对称布置的夹爪完成开合夹持动作，连杆铰接点的位置经过力学匹配，在夹爪闭合过程中可自动适配被抓取工件的外轮廓，对表面硬度适中、外形存在小幅公差的工件能形成均匀的包覆夹持力，避免单点应力过大造成工件表面夹伤，同时在夹持状态下连杆机构可形成力学自锁特性，即便驱动端出现短暂动力波动，夹爪也不会意外松脱造成工件掉落。夹爪主体采用框架式镂空结构设计，在保证整体结构刚性的前提下尽可能降低自身重量，减少机械臂末端的负载冗余，提升机械臂运动过程的响应速度，夹爪的夹持接触面做了加宽处理，接触区域无尖锐棱角，可适配方形、圆形、扁形等多种截面形态的工件，无需频繁更换夹爪即可完成多品类工件的抓取作业。安装端采用标准圆柱轴伸接口，可适配主流规格的机械臂末端法兰安装尺寸，整体结构的外接轮廓在完全闭合状态下无外凸的尖锐部件，可在空间紧凑的产线工位内完成动作，不会与周边的工装、输送线结构发生运动干涉，铰接转动部位均预留了标准润滑注油点位，日常维护时可直接完成润滑保养，无需整体拆解结构。该夹持结构的开合行程覆盖常规小型工件的尺寸范围，夹持力可通过驱动端的输入参数进行线性调节，既可以夹持质地偏软的塑料、纸质包装工件，也可以稳定夹持金属加工小件，适配不同行业的柔性生产需求，结构整体无复杂的异形曲面构件，大部分零部件可采用常规机加工工艺完成制作，后期维护更换易损件的成本较低，适合中小规模自动化产线的配套改造使用。
