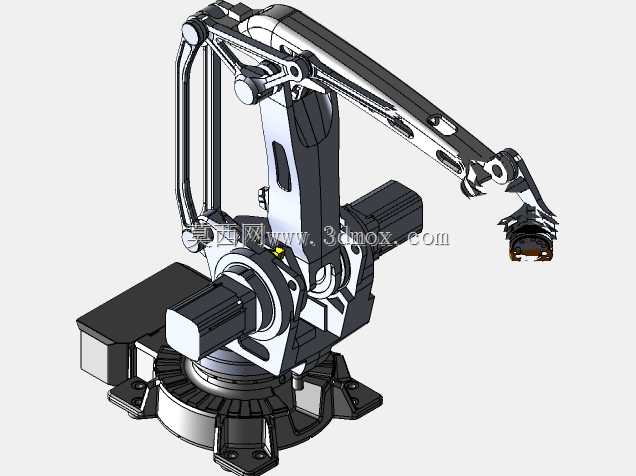

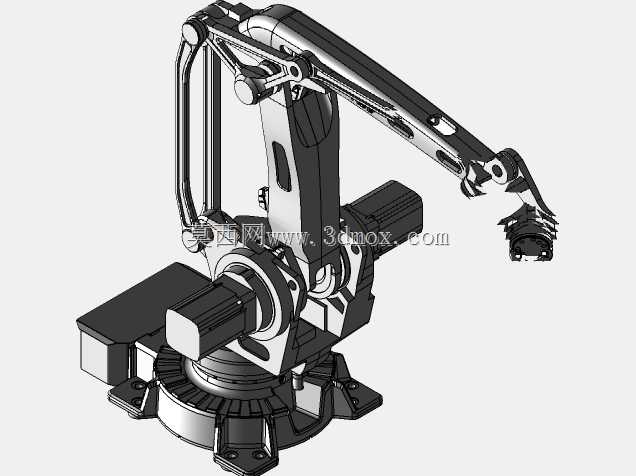

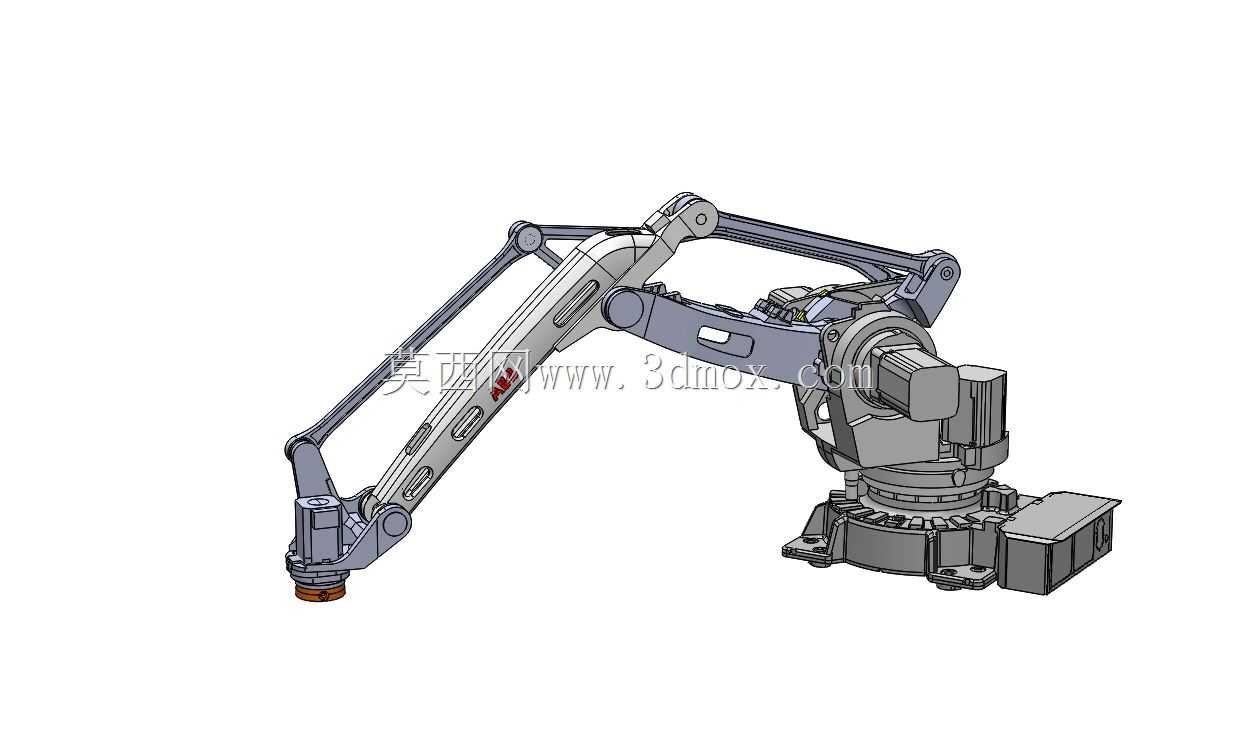

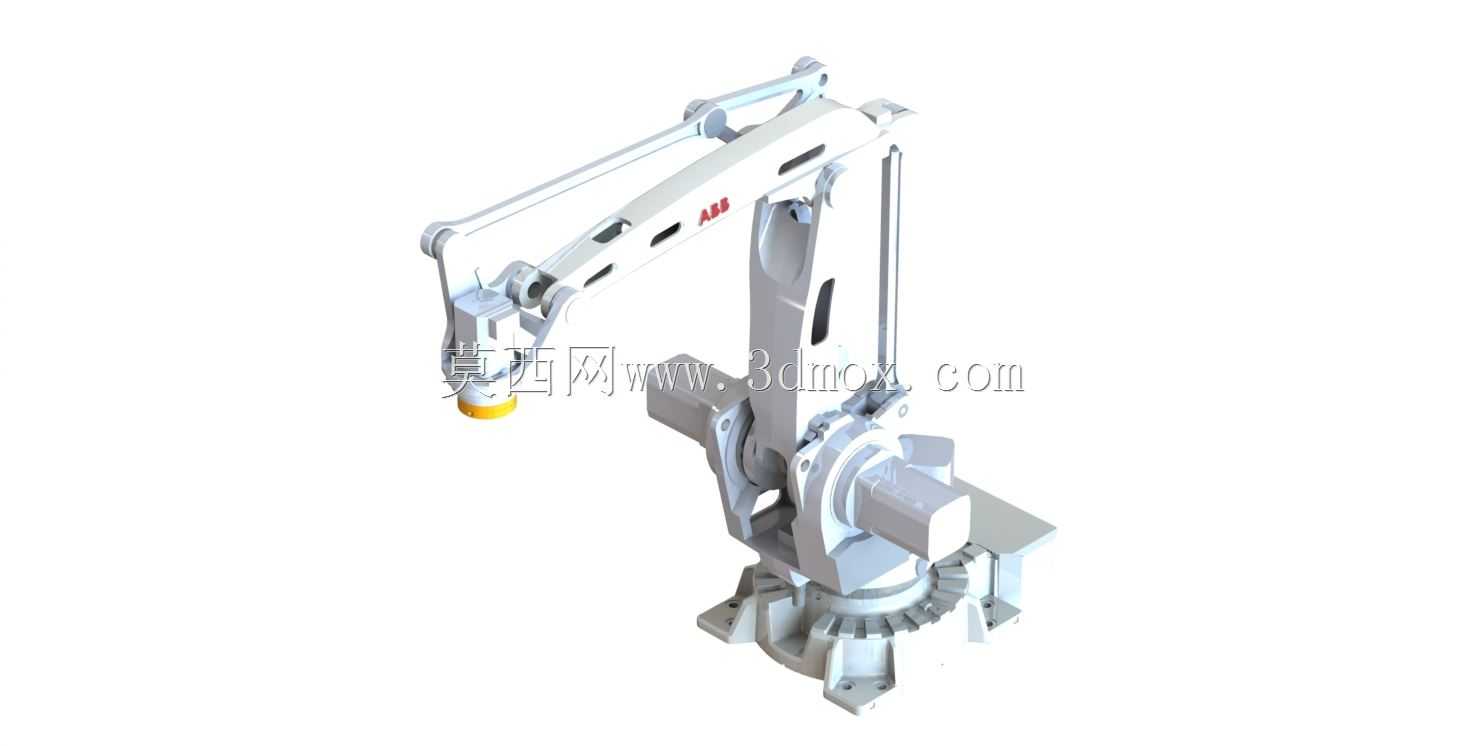

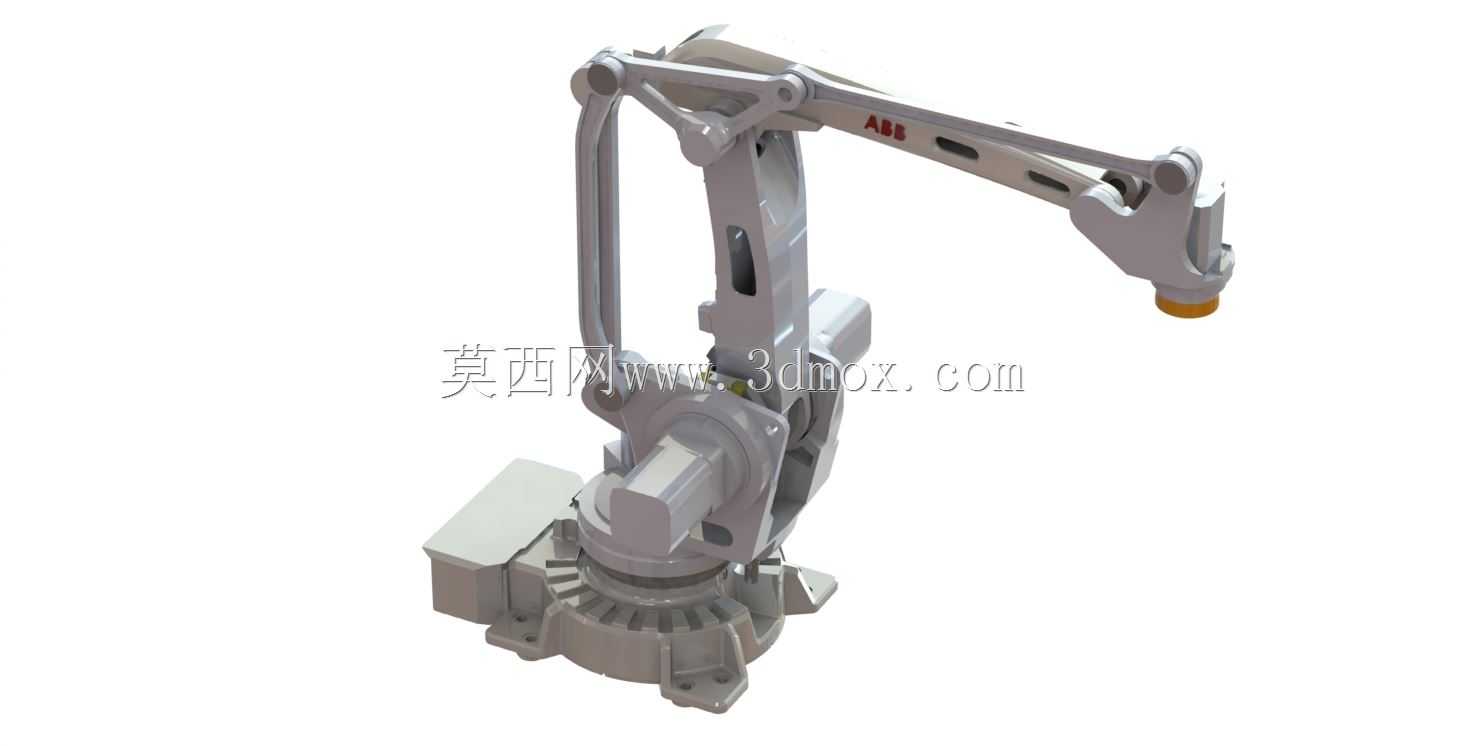

ABB IRB460工业码垛机械臂结构

这款ABB IRB460系列机械臂是面向高速码垛、物料搬运场景打造的工业级执行设备，广泛应用于食品饮料、日化、仓储物流、建材加工等行业的生产线末端工位，可完成整箱货品、袋装物料、规整工件的快速码垛、拆垛、转线搬运作业，能够适配常规流水线的生产节拍，替代人工完成高重复、大负载的搬运堆叠工作，大幅降低一线操作人员的劳动强度，同时提升码垛作业的一致性与工位运转效率。

从功能特性来看，该机械臂采用四轴关节式构型，针对平面内大范围移动、垂直方向抬升的码垛作业需求做了专项优化，作业覆盖半径可达2.4米，有效负载能力适配110公斤级的常规搬运需求，能够满足大部分标准栈板的全区域码放覆盖，无需额外增设移动导轨即可完成单工位对应多线来料的码垛任务。机械臂的关节传动结构经过动力学优化，高速运行时的机身晃动量控制在较低区间，重复定位精度可满足规整物料的堆叠对齐要求，运行过程中动作轨迹平顺，能够有效减少启停阶段的负载冲击，延长核心传动部件的使用寿命。

在设计思路上，该机械臂采用平行四边形连杆的臂体结构，这种构型能够在保证臂体整体刚度的前提下，有效降低末端执行器的运动控制复杂度，让腕部末端始终保持水平姿态，适配吸盘、夹爪等多种码垛常用末端执行器的安装需求，无需额外增加姿态调整轴即可完成水平拾取、垂直堆叠的标准码垛动作。机身底座采用大尺寸安装法兰结构，安装时需要在工位地面预留匹配的螺栓固定点位，底座周边预留足够的维护操作空间，避免臂体回转过程中与周边护栏、输送设备产生干涉；臂体采用轻量化的高强度铸铝构件，在保证结构强度的同时降低运动部件的整体重量，进一步提升关节的响应速度与运行能效。

在安装边界层面，该机械臂的直立安装高度适配常规车间的层高要求，臂体完全伸展时的水平投影范围需要纳入安全防护栏的设计区间，预留足够的安全作业距离，避免人员误入作业半径引发安全风险；底座的走线接口集中布置在机身侧下方，方便现场布设动力线缆、信号线缆与末端执行器的气路管线，减少管线外露带来的剐蹭隐患。整机的结构布局紧凑，相比同负载级别的通用六轴机器人，其针对码垛场景的专属构型能够占用更小的工位面积，帮助生产企业优化车间的设备布局，提升单位面积的生产空间利用率。
