精密智能注塑模具结构设计方案

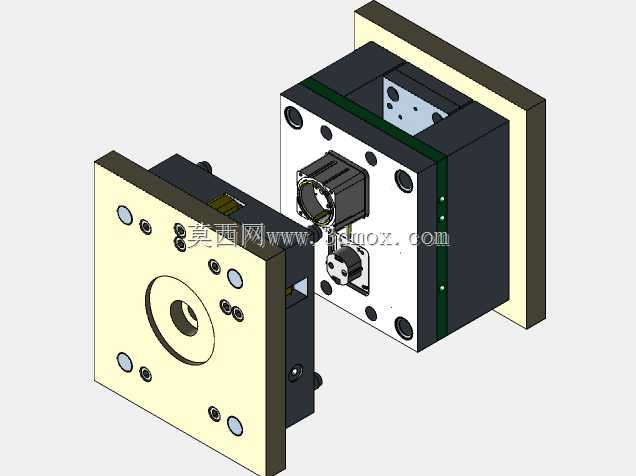

这套智能注塑模具主要面向消费电子结构件、小型精密塑胶零部件的批量注塑生产场景，适配卧式注塑机的安装工位，可完成带复杂嵌装结构塑胶件的一次成型作业，能够有效减少后续二次加工工序，提升塑胶制品的成型精度与生产良率。在实际生产应用中，这类模具可适配常见的热塑性塑胶原料，包括ABS、PC、改性PP等常用注塑材料，成型后的制品可直接用于智能硬件外壳、工业接插件壳体、小型传动结构塑胶件的装配环节，广泛适配3C电子、小型家电、工业配件等领域的塑胶件生产需求。从功能特性来看，这套模具采用两板模开模结构，搭配精准设计的导向定位组件，定模与动模部分设置了多组导柱导套配合结构，开模合模过程中可保证型腔对位精度控制在0.02mm以内，避免成型过程中出现披锋、错位等成型缺陷。模架部分采用标准模胚搭配定制化型腔镶件的设计思路，型腔区域根据制品的外形结构做了分体式镶件设计，既方便后续根据制品迭代快速更换镶件调整成型结构，也能在局部镶件出现磨损时单独更换配件，降低模具的长期维护成本。冷却水路围绕型腔轮廓做了随形排布设计，可保证成型过程中型腔各区域温度均匀，减少制品成型后的内应力与翘曲变形问题，缩短单模成型周期，提升生产效率。在安装边界方面，这套模具的整体外形适配200吨级以内的卧式注塑机安装尺寸，定模侧的定位圈与浇口套尺寸符合通用注塑机的装模标准，动模侧的顶出结构位置与注塑机的顶杆孔位完全匹配，无需额外做安装转接板即可快速上机装夹。模具的锁模螺丝孔位按照标准模架规格排布，装模时可快速完成对位锁紧，整体厚度尺寸在注塑机的最大容模厚度范围内，开模行程预留了足够的取件空间，既可以搭配人工取件作业，也可以适配机械手自动取件的自动化生产场景。整套模具的排气结构在分型面与镶件配合位置做了精细化设计，可避免成型过程中出现困气、烧焦等制品缺陷，浇注系统采用平衡式流道设计，可保证多腔成型时各型腔进胶均匀，制品的成型质量一致性更高。
