里其乐V-VC系列油润滑旋片式真空泵结构设计

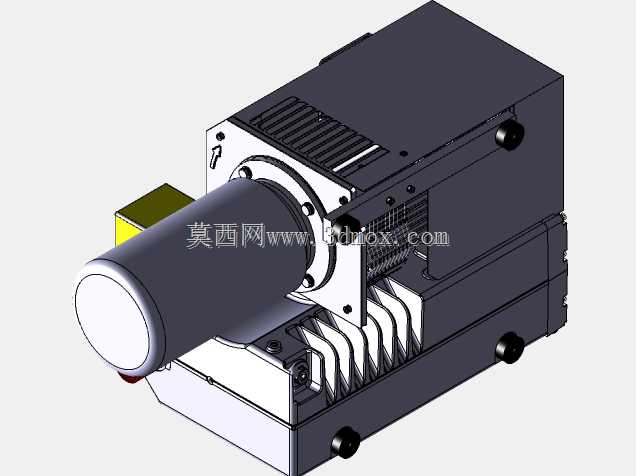

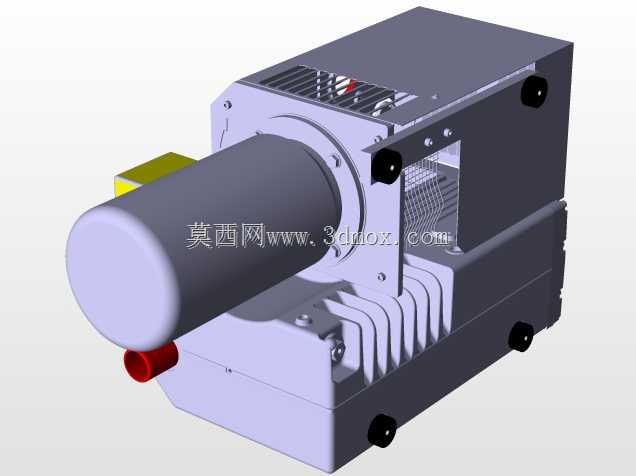

这款真空泵属于油润滑式旋片真空获得设备，广泛应用于工业生产中需要获取粗、中真空度的各类作业场景，在电子元器件封装、食品真空包装、印刷行业纸张吸附固定、医疗耗材真空脱泡、注塑模具抽真空排气、实验室真空抽滤、物料真空输送、中央真空系统搭建等场景中都承担核心抽气作业职能，能够在封闭的管路或腔体内稳定建立符合工艺要求的真空环境，保障各类依赖负压条件的生产工序稳定运行。从实际用途来看，该款泵可连续长时间运转抽取密闭容器内的干燥空气，若配置适配的气镇装置还可抽取少量夹带可凝性水蒸气的气体，避免泵腔内积液影响润滑与抽气效率，适配多行业通用的负压作业需求，无需复杂的前置预处理即可接入常规工业气路系统。在功能特性设计上，该泵采用单级旋片式结构，泵体内部偏心安装的转子带多片旋片，运转时旋片在离心力作用下紧贴泵腔内壁滑动，将泵腔分隔为多个容积周期性变化的气室，依次完成吸气、压缩、排气的循环过程，实现稳定抽气；整机集成了散热筋结构的电机单元、油气分离腔体、油循环管路、进气过滤接口与排气消音结构，运转时噪音控制表现优异，油气分离结构可大幅降低排气带油量，减少润滑油损耗与作业环境的油雾污染，内置的油路系统可在运转时自动为旋片、泵腔、转子提供润滑与密封，同时带走运转产生的摩擦热量，保障长时间连续作业的稳定性。设计思路上，这款泵采用一体化集成布局，将驱动电机与泵头刚性直连，省去了额外的传动连接结构，既缩减了整机的外形占用空间，也避免了传动结构带来的效率损耗与故障点；外部壳体采用模块化拼接设计，散热结构直接集成在电机外壳与泵体外壁，无需额外加装外置散热装置即可满足常规工况的散热需求；安装底座预留了标准规格的固定孔位，进气与排气接口采用通用工业管螺纹标准，可直接对接市面常规规格的真空管路、阀门与真空仪表，降低现场安装适配的改造成本。从外形尺寸与安装边界来看，整机采用卧式布局，主体为方正的电机散热壳体搭配圆柱形泵腔进气端结构，横向延伸的进气端预留了足够的管路操作空间，安装时需在底座周边预留不小于150mm的检修操作空间，用于日常更换润滑油、清理进气滤芯、检查密封件状态，进气端前方需预留管路安装与阀门操作的空间，排气侧需预留足够的通风间隙保障散热效果，整机重心偏低，卧式安装的固定方式可有效降低运转时的振动传递，无需额外配置重型减震基座即可平稳运行，适配车间地面、设备机架、集成系统柜内等多种安装场景。
