小型手动杯装饮品封口作业设备结构设计

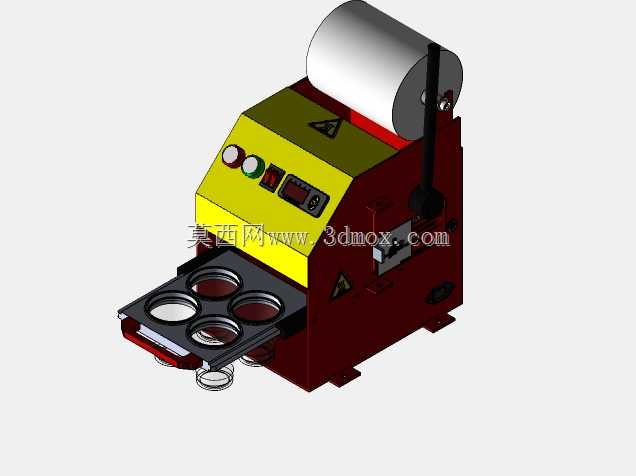

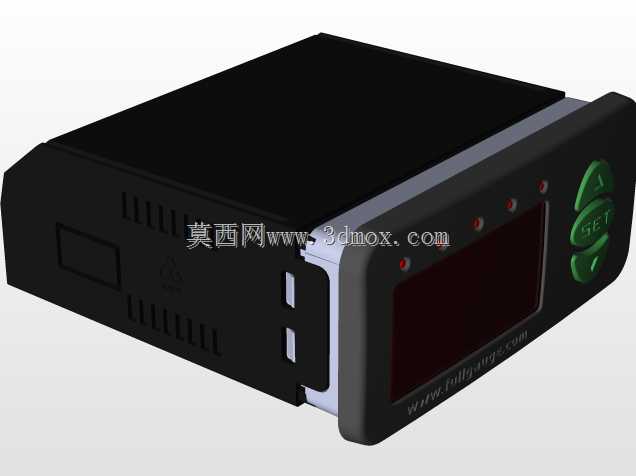

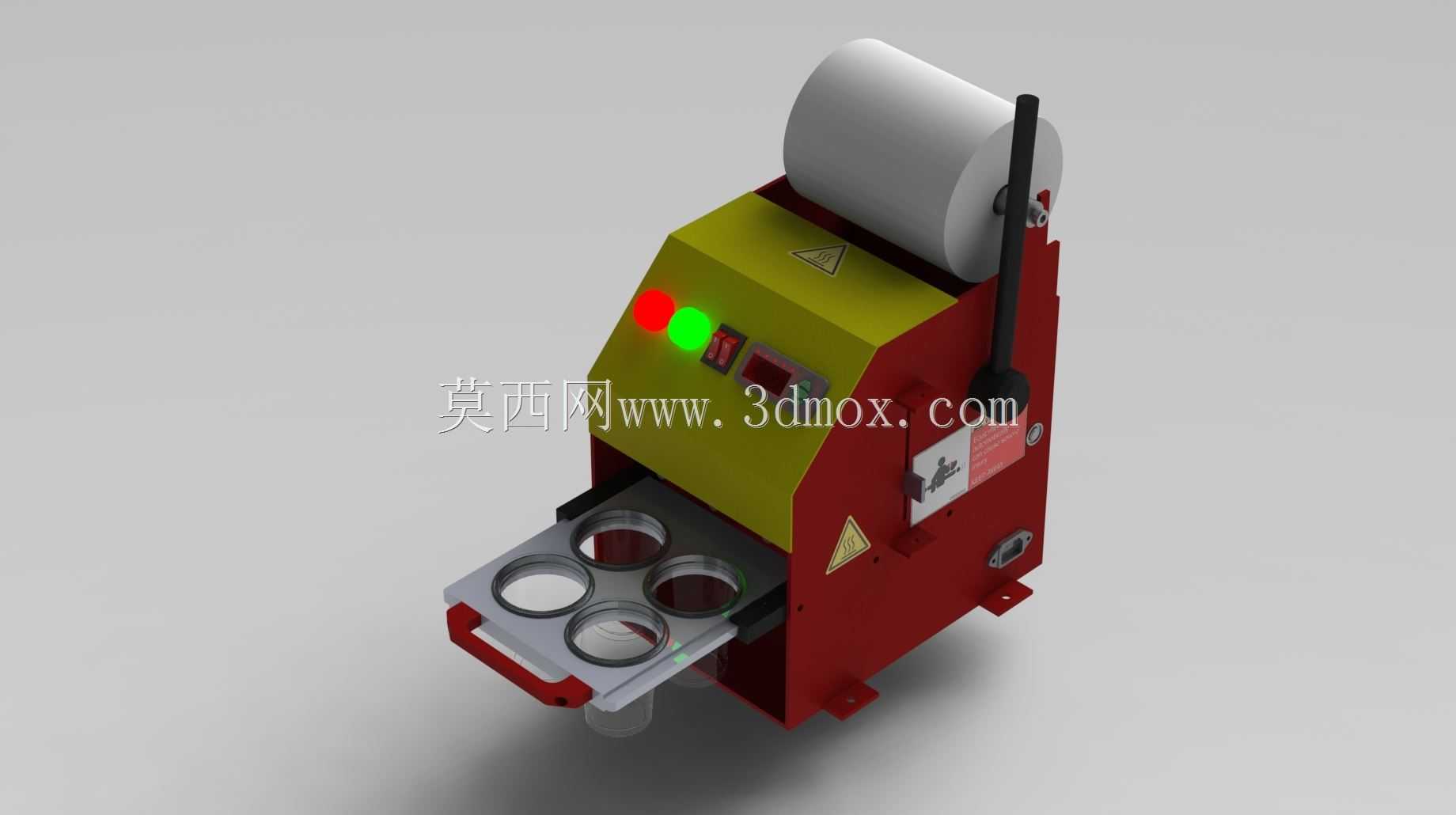

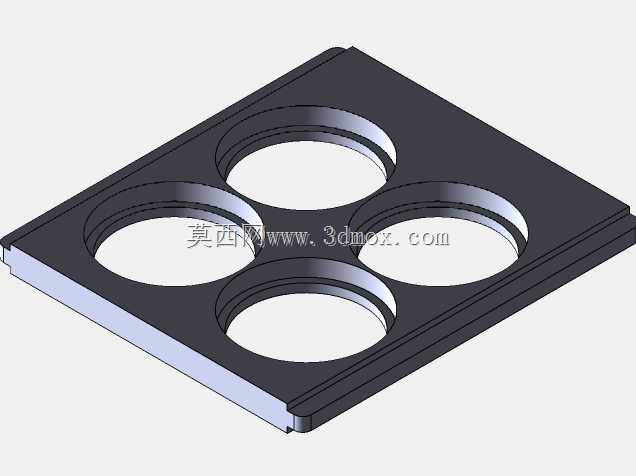

这款手动封杯设备主要面向线下小型餐饮门店、流动饮品摊点、校园周边轻食商铺等场景使用，适配奶茶、豆浆、酸奶、果冻、预制小份甜品等多种杯装产品的封口作业，无需外接复杂气源与大功率供电线路，仅需常规民用供电即可完成温控加热，对场地安装条件要求极低，非常适合经营面积有限、产能需求不高的小微经营主体使用，能够替代传统手工覆膜压盖的低效作业方式，大幅降低杯装产品封装过程中的漏液、落灰、二次污染问题。设备整体采用立式紧凑布局，下部设置带定位槽的滑动托杯盘，托杯盘上预留四个标准杯径的定位凹位，可同时放置四杯待封装产品，操作人员只需将装好内容物的杯子放入定位槽，向内推送托杯盘至限位位置，即可扳动侧面的手动压杆完成封膜动作，压合到位后加热模块会自动将卷装封口膜热压粘合在杯口边缘，随后拉出托杯盘即可取出封装完成的产品，整套动作流程简单易上手，无需对操作人员进行长时间专业培训。设计过程中充分考虑了手动操作的施力合理性，压杆采用杠杆增力结构，操作人员仅需施加较小的下压力即可获得足够的封合压力，避免长期操作带来的手部疲劳；上部的封口膜卷装支架采用快拆结构设计，更换封口膜卷时无需额外工具，只需松开侧边的锁紧旋钮即可完成膜卷装卸，适配市面通用宽度的商用封口膜耗材。设备的操作面板集中布置在正面斜向区域，设置有电源开关、加热启停按钮、温控调节旋钮与工作状态指示灯，操作人员站立作业时可自然观察到设备状态与参数，无需俯身或侧身操作。整机安装边界尺寸控制在极小范围内，底部预留四个固定安装孔位，既可以直接放置在常规操作台面使用，也可以通过螺栓固定在定制工作台面上避免作业时滑动；设备侧面预留散热间隙，可保证长时间连续作业时内部温控模块不会过热，托杯盘下方设置有接渣托盘，可承接作业过程中滴落的少量饮品残液，日常清洁时只需抽出托盘擦拭即可，维护难度极低。设备的热封模块采用恒温柔性压合设计，可适配不同厚度的PP、PE材质杯体，不会出现压裂杯口或者封合不牢的问题，手动操作的模式也让操作人员可以灵活控制单批次作业量，在客流低谷时段不会造成不必要的电力与耗材浪费。
