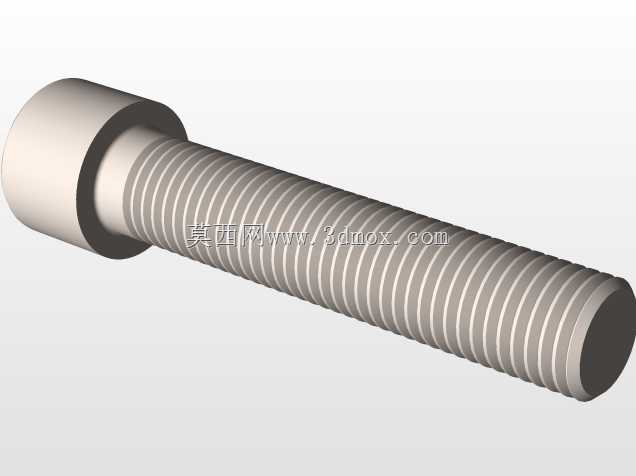

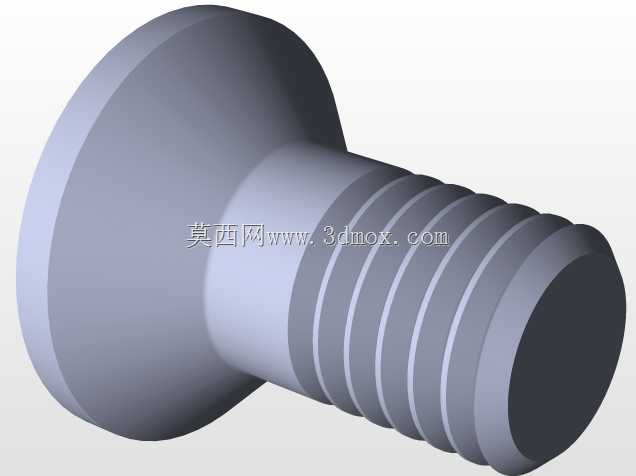

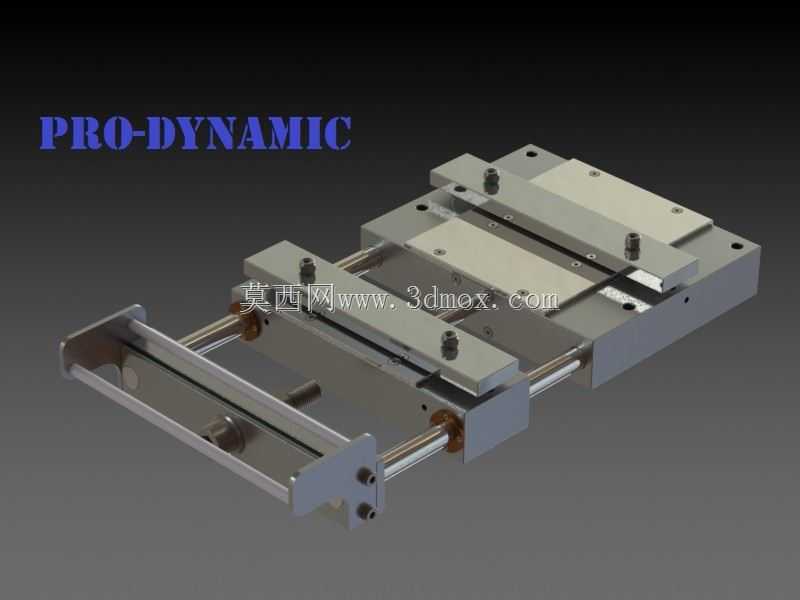

压力机辊送料用气动给料结构设计

这套气动给料结构主要适配开式、闭式机械压力机的辊式送料工位，在冲压生产线的连续送料环节承担坯料步进输送功能，可配合卷料开卷校平线使用，也能对接单机手工上料后的自动送进工序，覆盖五金冲压、家电钣金、汽车零部件冲压等场景的薄金属板料送料需求，适配板厚0.5-6mm的冷轧钢板、镀锌板、铝板等常见冲压坯料，送进步距可通过气动行程调节结构在20-300mm范围内无级调整，适配不同落料、冲孔、成型工序的送料步距要求。

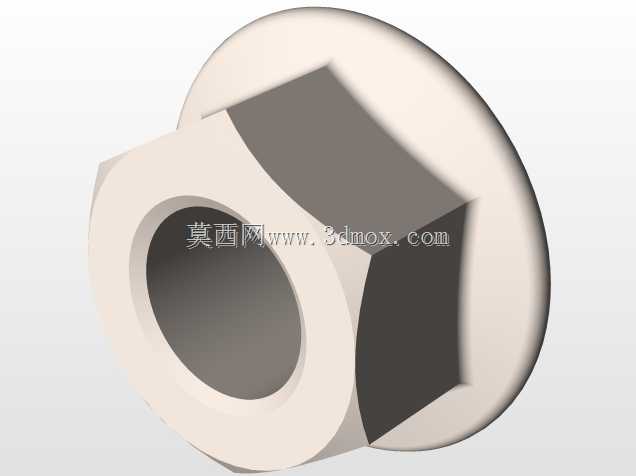

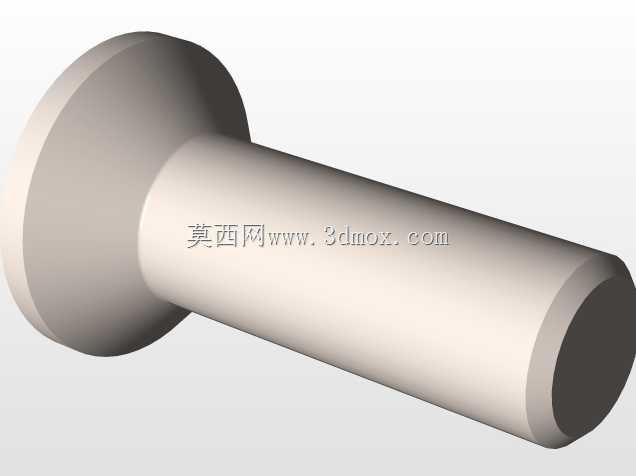

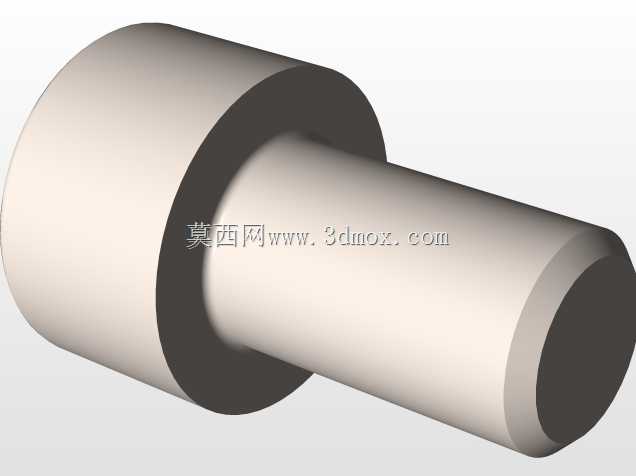

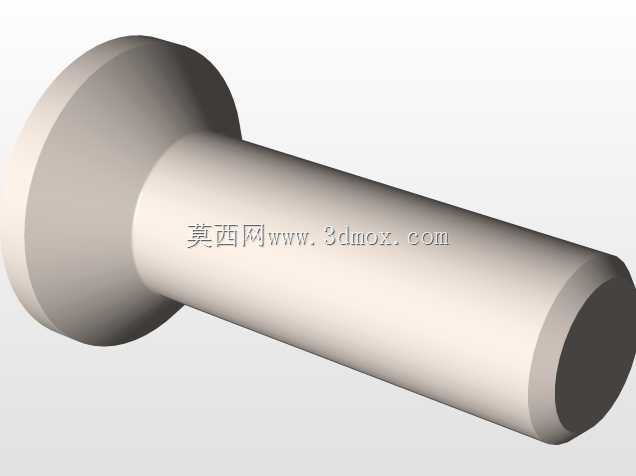

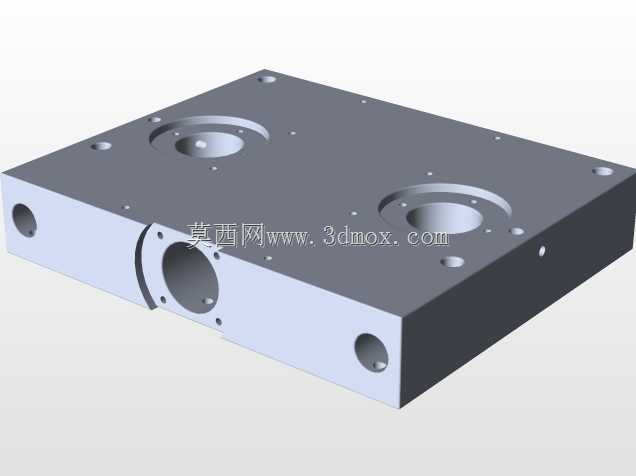

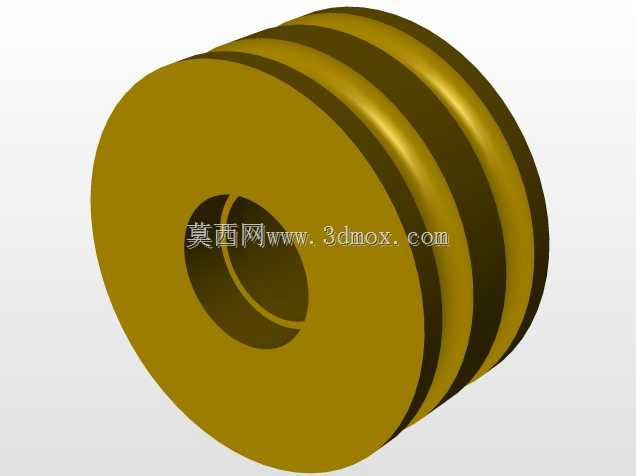

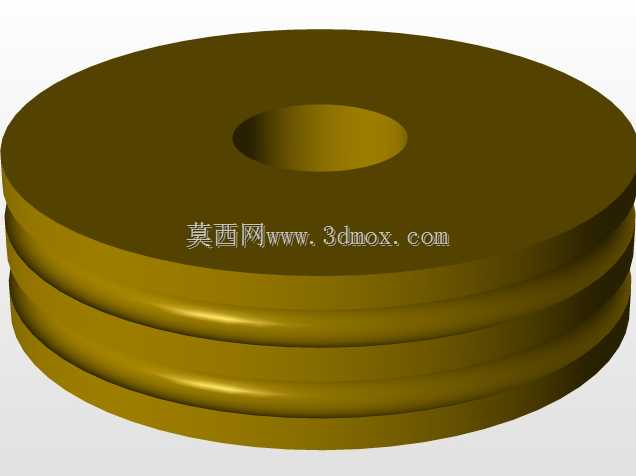

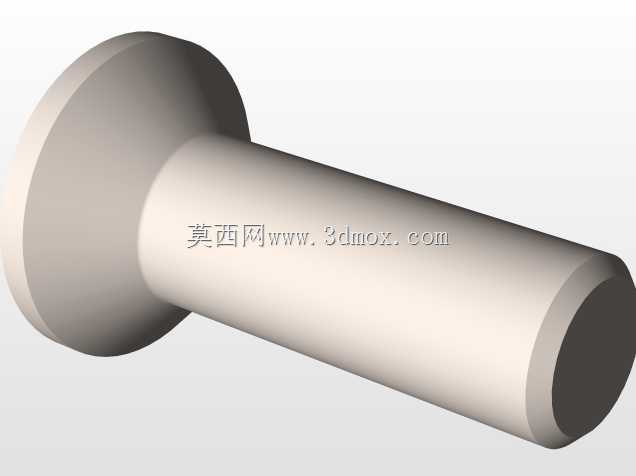

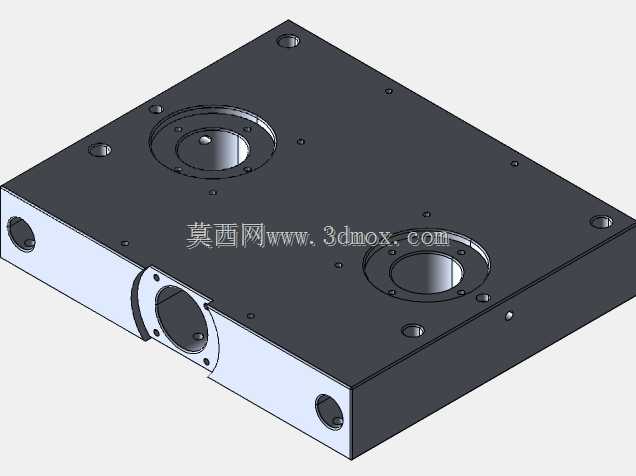

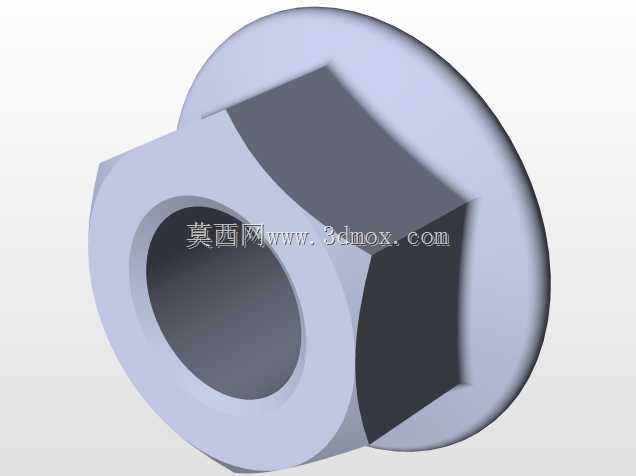

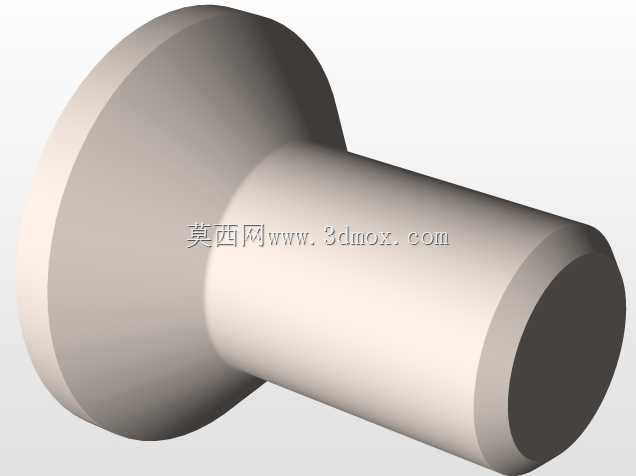

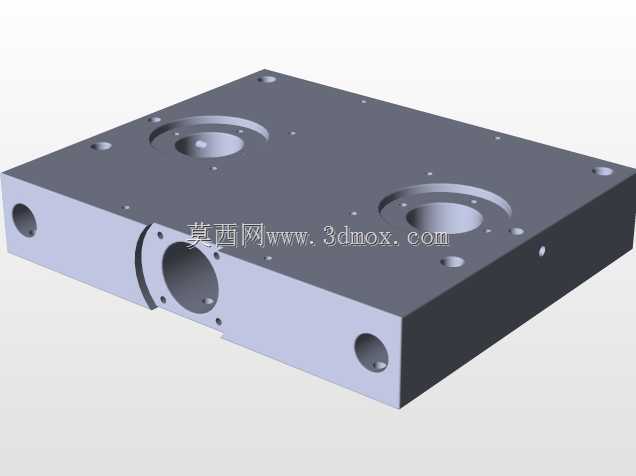

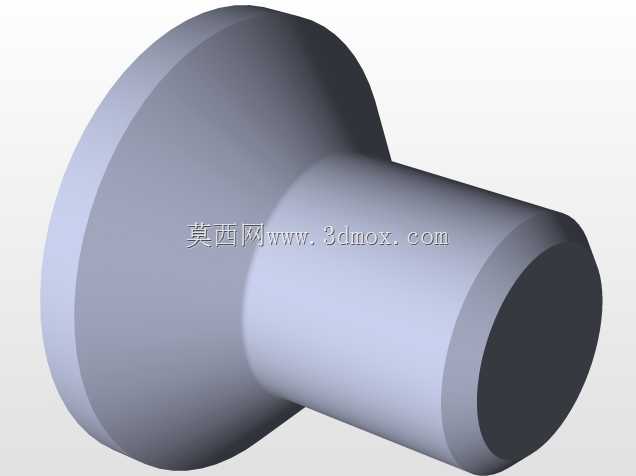

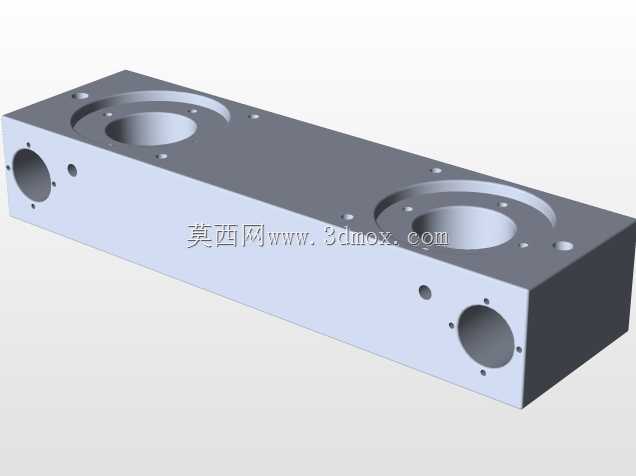

设计阶段优先考虑了压力机工位的安装兼容性，整体安装基面预留了与压力机工作台面、辊送料机架的标准螺栓连接孔位，安装边界控制在压力机进料侧的常规操作空间内，不会干涉模具更换、废料排出等常规操作，整体结构采用模块化拆分思路，气动执行元件、导向组件、夹料机构、传动连接部分均可独立拆装，日常维护时无需整体拆解设备，可快速更换密封件、磨损的夹料胶垫等易损件。

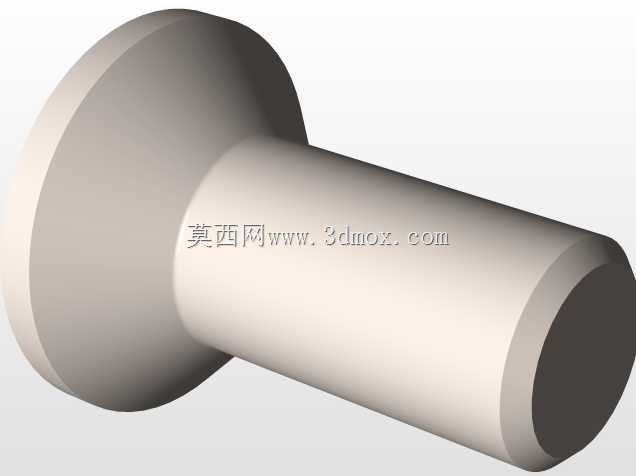

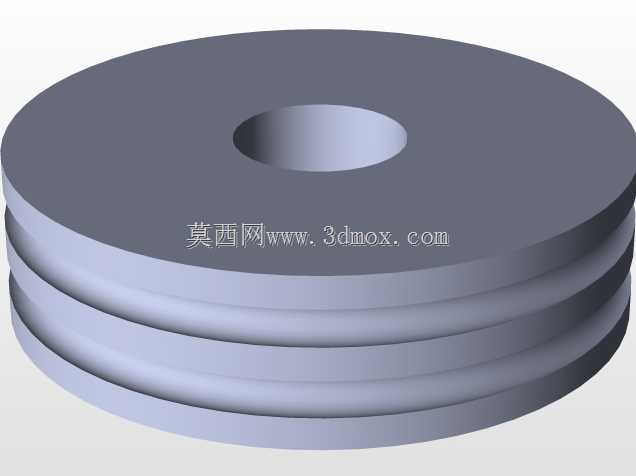

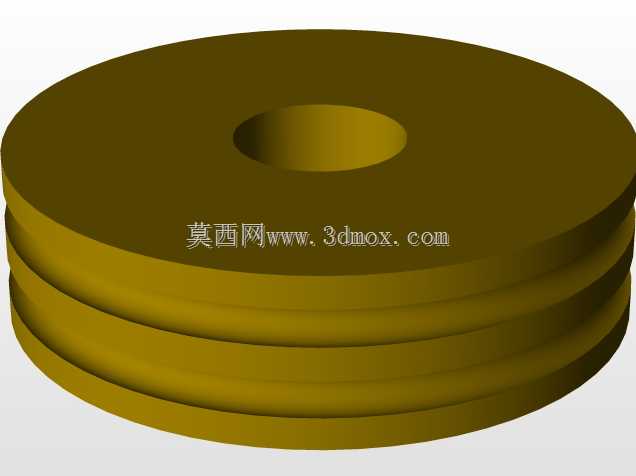

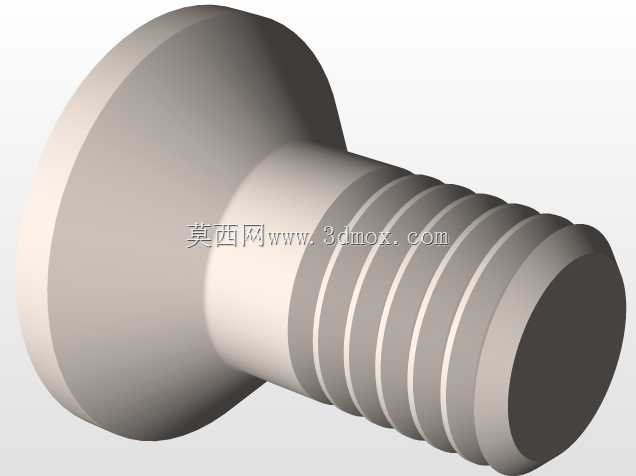

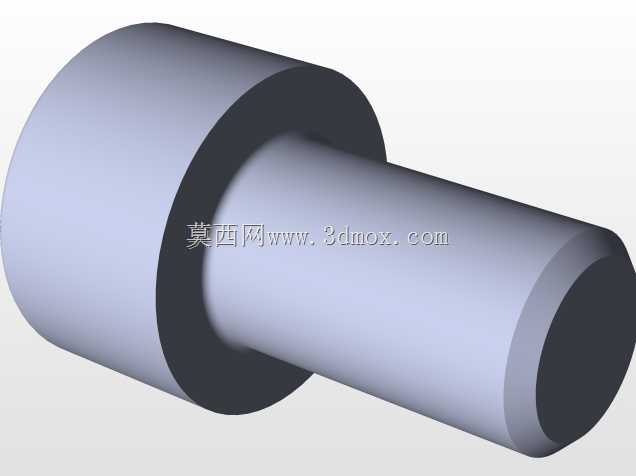

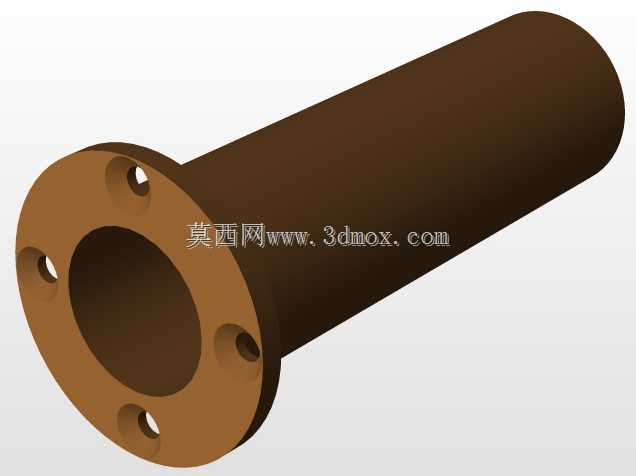

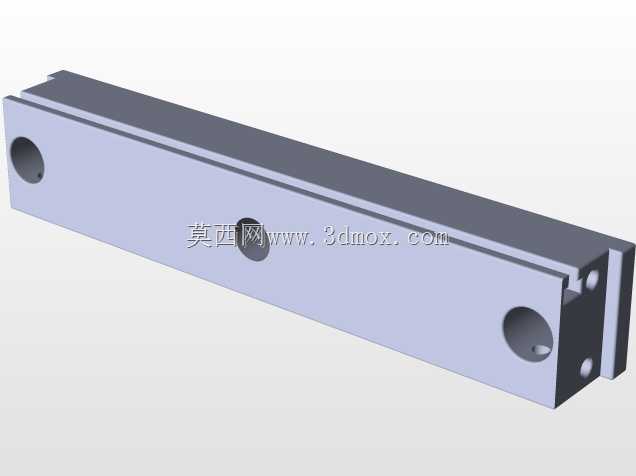

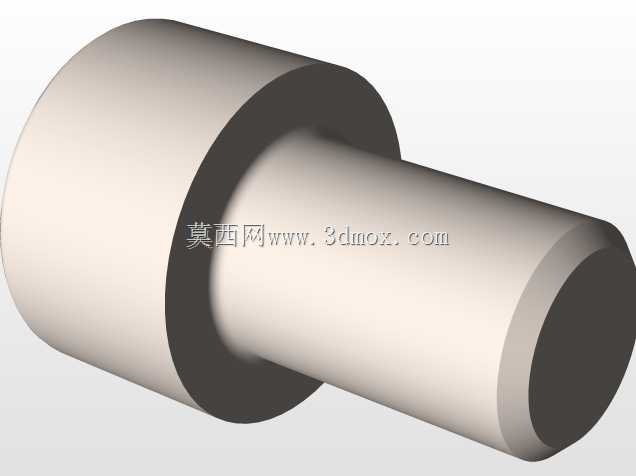

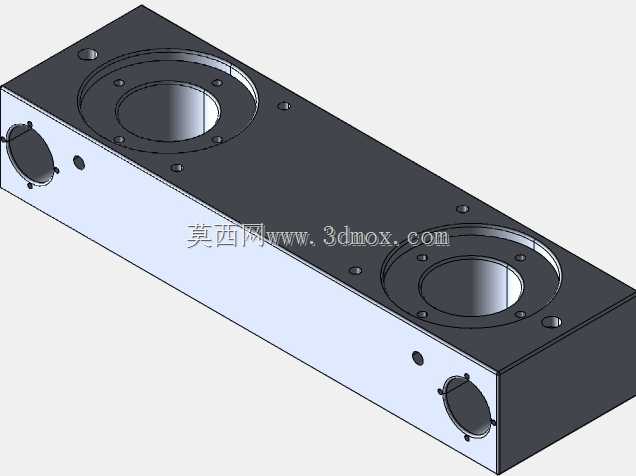

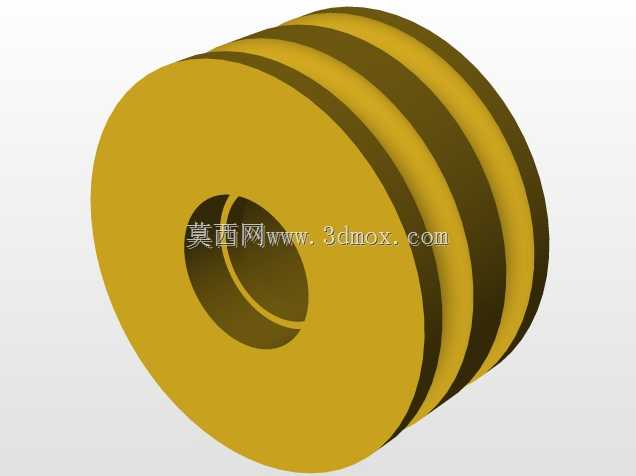

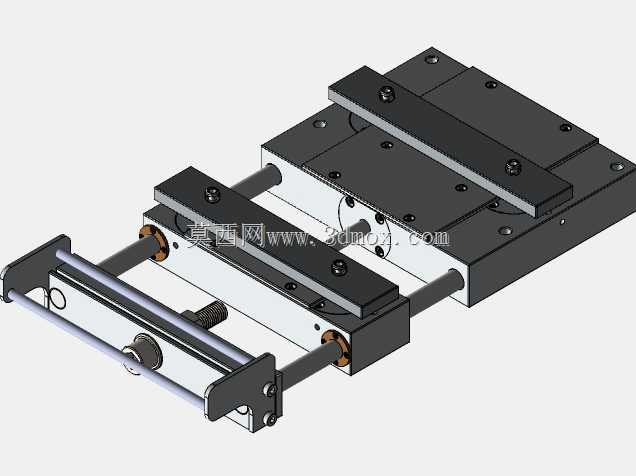

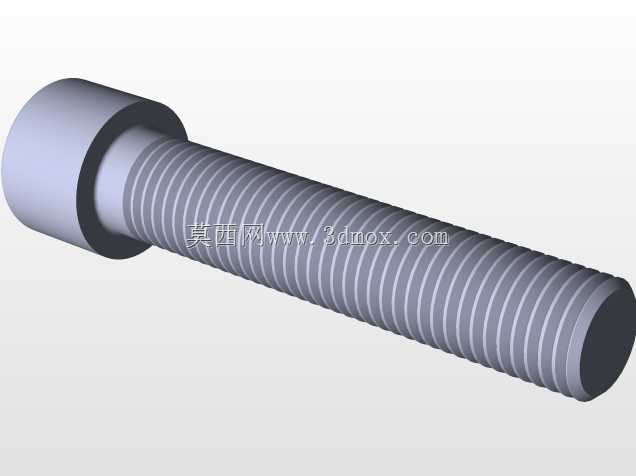

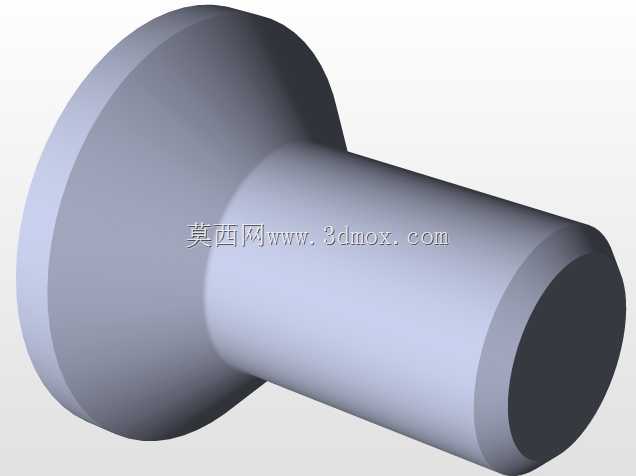

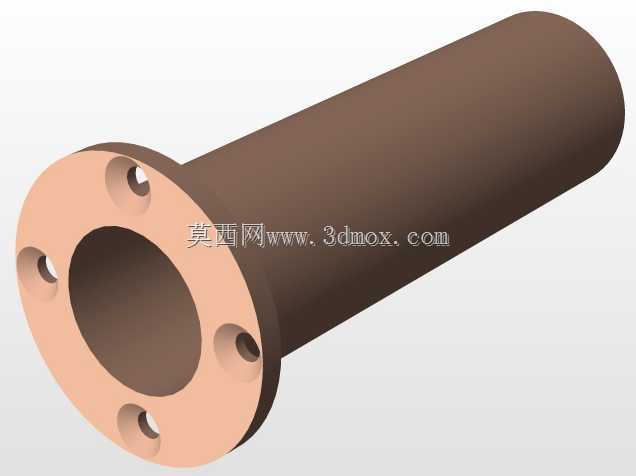

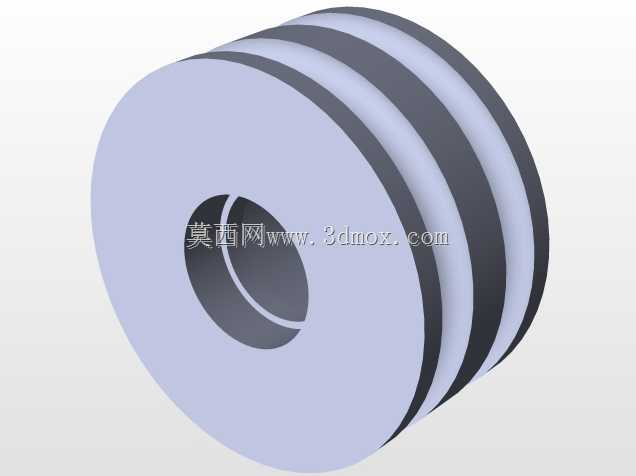

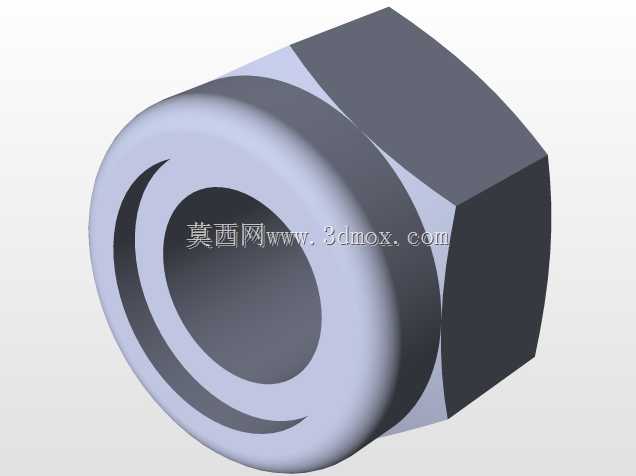

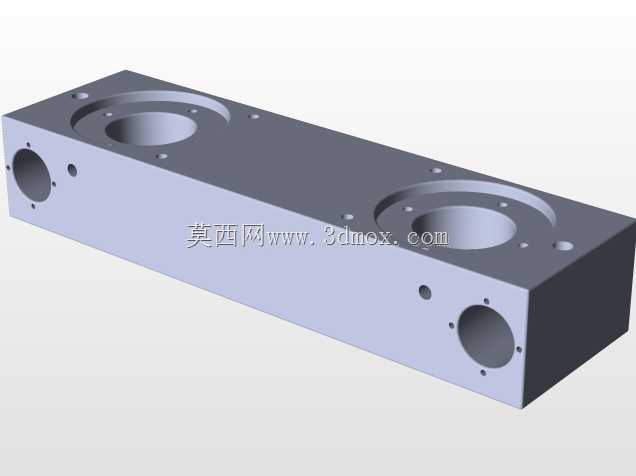

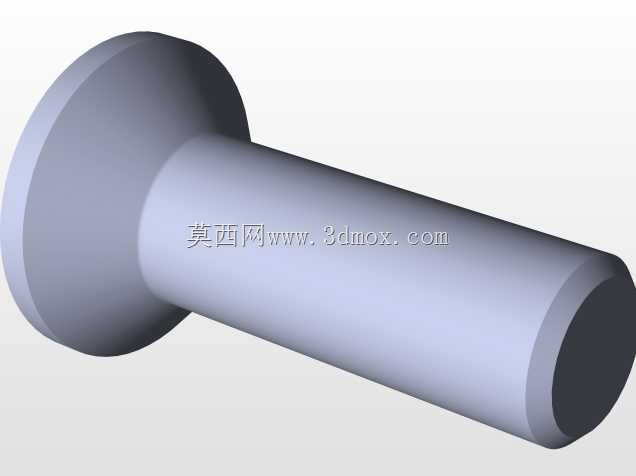

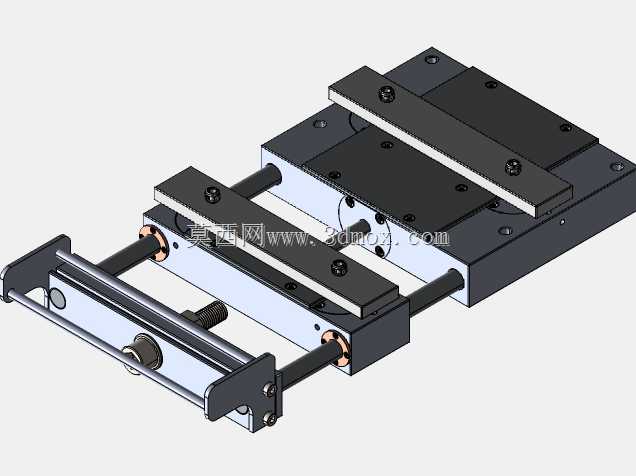

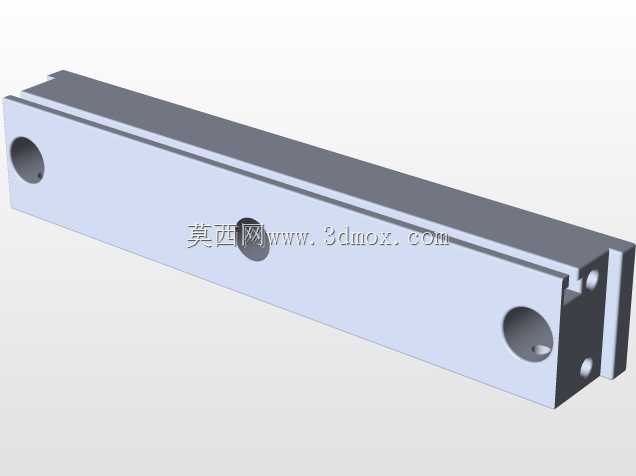

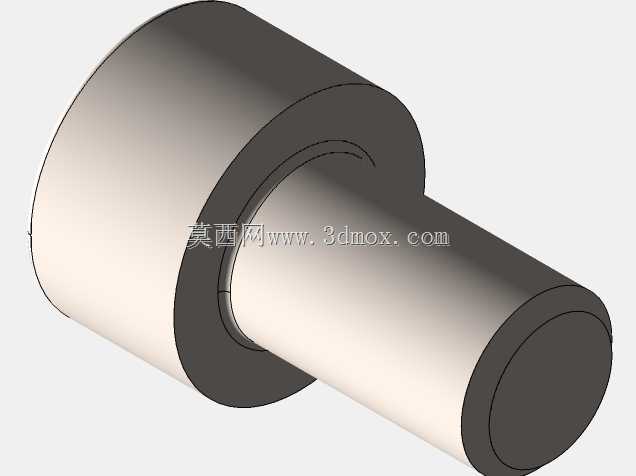

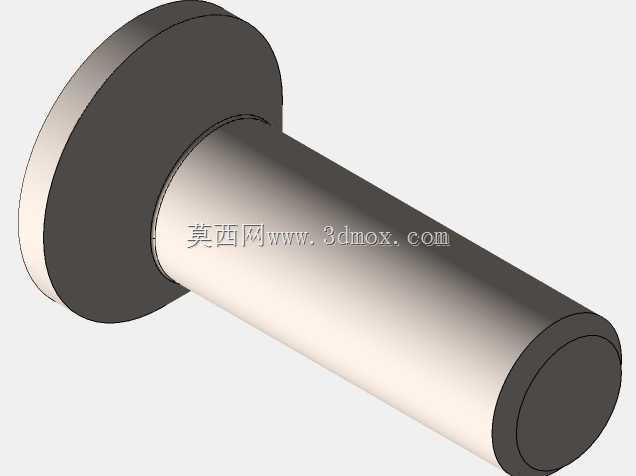

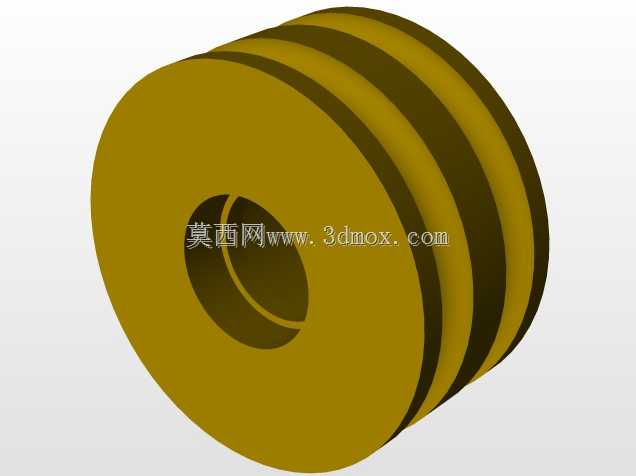

功能实现上，这套结构采用气动夹料配合直线往复驱动的送料逻辑，夹料机构通过气缸驱动夹钳开合，配合直线导向副的往复动作实现坯料的步进送进，送料过程中夹料力可通过气源压力调节，针对不同厚度、材质的板料调整夹持力，避免夹伤板料表面或者出现送料打滑、步距不准的问题；导向部分采用线性导轨配合限位挡块的结构，保证往复运动的直线度，减少送进过程中的位置偏差，送料到位后设置有硬限位配合气动锁紧结构，保证冲压瞬间坯料无窜动，提升冲压件的尺寸精度。

结构布局上，将气动控制元件集中布置在设备侧方的安装位，预留了与压力机主控系统的信号对接端口，可实现送料动作与压力机滑块行程的联动匹配，当滑块运行到上止点区间时触发送料动作，滑块下行冲压前夹料机构回程复位，完全匹配压力机的冲压节拍，最高可适配每分钟120次的冲压节拍需求。整体外形做了倒角和安全防护设计，运动部件外侧预留了防护板安装位，避免生产过程中操作人员误触运动部件，同时兼顾了排屑空间，冲压过程中产生的少量废料可顺着结构斜面滑落至工作台下方的废料收集区域，不会在送料机构内部堆积卡滞。
