直插式聚酯薄膜电容高精度三维数模

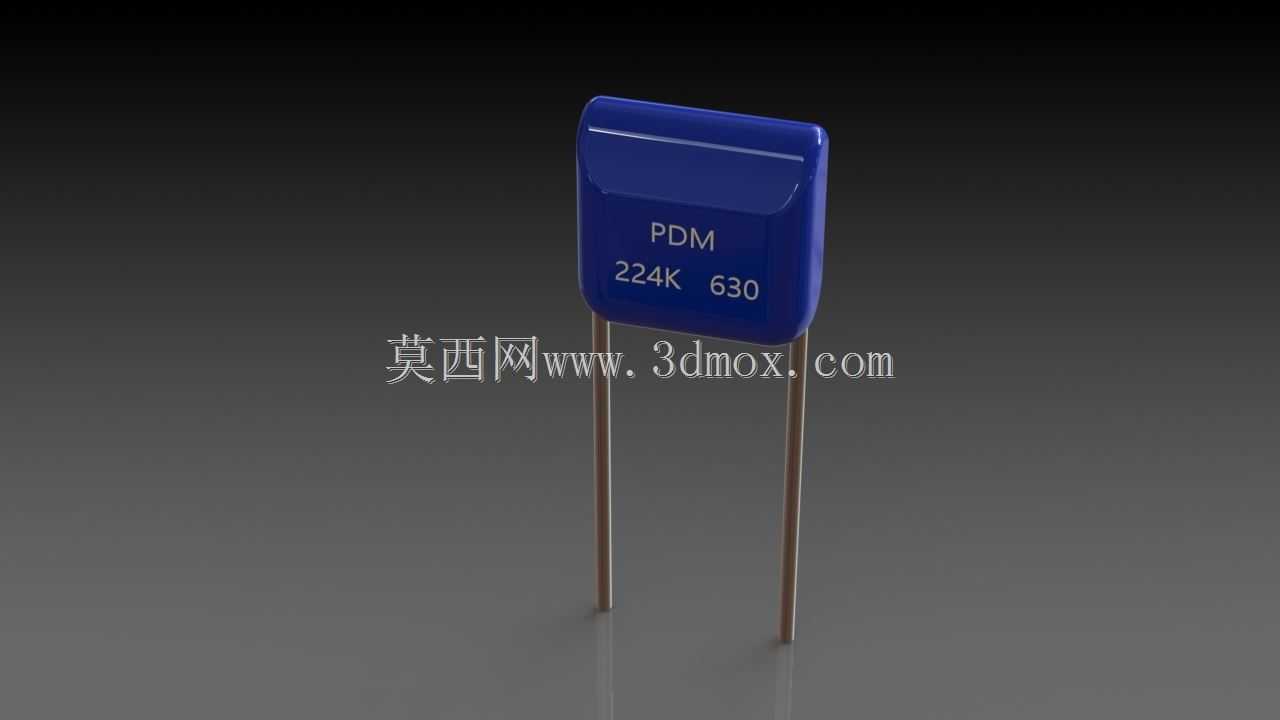

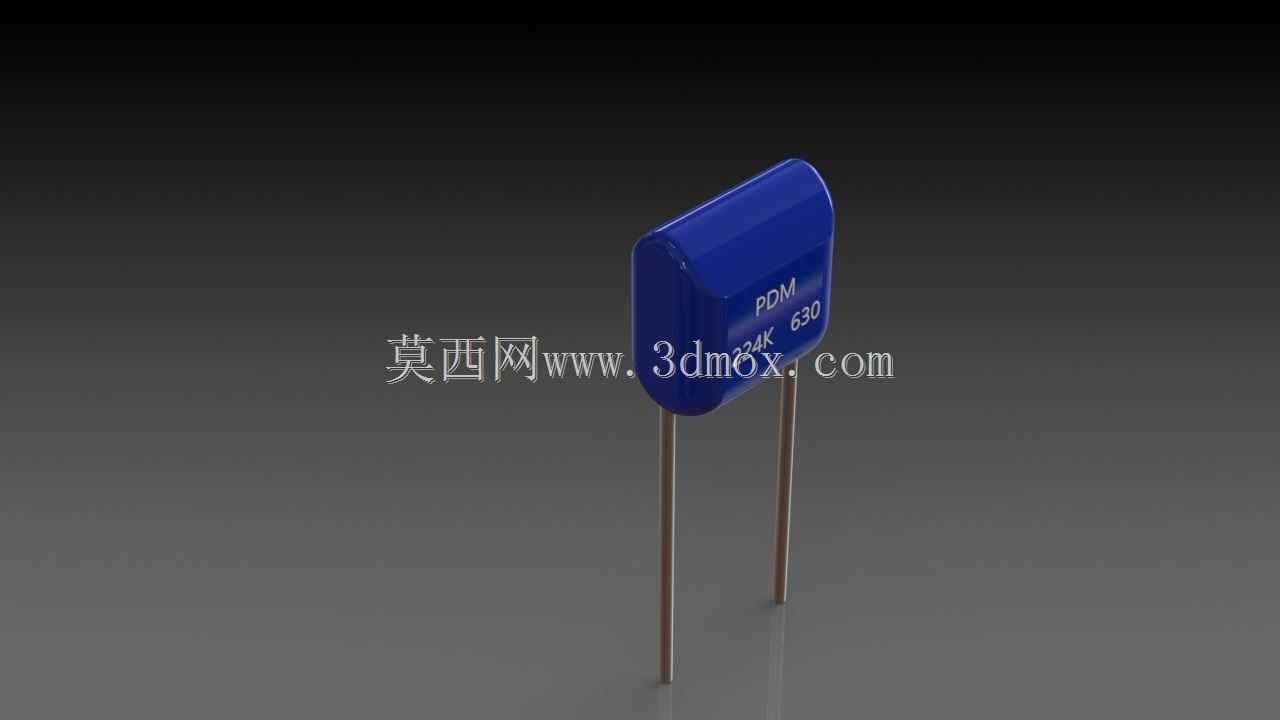

　　做消费类电子、工业控制板卡的结构设计时，直插式聚酯电容的占位与干涉检查一直是容易被忽略的细节，不少新手建模时只画个方块凑数，等到打样回来才发现电容本体和旁边的接插件、散热片顶死，或是引脚跨距和PCB焊盘对不上，徒增改板成本。这个聚酯电容的三维数模完全按照实物量产尺寸还原，本体采用蓝色阻燃环氧包封结构，顶部做了微小的圆弧倒角处理，没有尖锐棱角，对应量产时的包封工艺成型特征，不会出现建模时直角棱边导致的干涉误判。本体表面的标识区域做了凹陷处理，对应实物丝印的印刷位置，做整机BOM可视化装配时，可以直接在数模上赋予标识纹理，不需要额外贴图处理，导出的STEP文件在不同三维软件间打开也不会出现纹理丢失的问题。

　　引脚部分采用两根镀锡铜包钢直插引脚，引脚的直径、伸出本体的长度、两引脚的中心跨距都严格按照行业通用规格设定，引脚根部和本体衔接的位置做了微小的圆弧过渡，还原了实际元件封装时的引脚固定结构，做PCB装配仿真时，引脚可以直接对应焊盘位置插入，不会出现穿模或者位置偏移的问题。在安装边界的设定上，数模预留了元件焊接后的引脚伸出长度余量，考虑到波峰焊后引脚剪脚的常规留长，不会因为建模时引脚过长导致和PCB背面的壳体、支撑柱产生干涉。

　　从实际应用场景来看，这类聚酯电容普遍用在电源回路的退耦、低频信号的耦合、直流脉动电路的滤波场景，不管是开关电源的辅助电源板、家电的控制主板，还是工业仪表的信号采集板上都能见到同规格元件，做整机结构布局时，这类直插元件的高度是PCB板堆叠时必须考量的尺寸，尤其是在薄型壳体的产品设计中，电容本体的顶部到上壳内壁的安全距离要预留至少1mm的余量，避免组装时压伤元件本体导致包封层开裂、绝缘性能下降。这个数模的本体高度、引脚长度都做了精准还原，在做板卡堆叠的静态干涉检查时，可以直接调用，不需要反复核对实物样件的尺寸。

　　设计思路上，这个数模没有做过度的细节冗余，比如没有还原内部的金属化薄膜卷绕结构，因为结构设计阶段只需要考量外部装配尺寸，内部结构不会影响装配干涉检查，这样的建模方式可以有效控制文件大小，在整板装配时不会因为单个元件的面数过多导致软件卡顿，同时所有外部装配相关的特征都没有省略，包括本体的拔模斜度、引脚的圆柱度、本体底部的平整面，都和实物保持一致，做PCB的元件封装库匹配时，可以直接提取数模的安装面、引脚中心距参数来生成封装，不需要手动测量尺寸。

　　在做设备的抗震仿真分析时，这个数模的本体重量、引脚的刚性参数也可以按照实物材质赋予，模拟设备在运输、工作振动状态下电容引脚的受力情况，避免因为引脚留长过长、本体固定不足导致的引脚断裂、元件脱落问题。另外在做整机的安规距离校验时，电容本体到周边高压元件、金属壳体的爬电距离可以直接通过数模测量，因为本体的外形尺寸完全还原，测量得到的数值和实际装配后的数值偏差控制在0.1mm以内，完全满足结构设计的精度要求。不少工程师在做直插元件建模时容易忽略本体的微小拔模角度，导致数模的上下端尺寸一致，实际装配时本体上端和周边元件的间隙计算错误，这个数模还原了包封工艺带来的微小拔模斜度，上端尺寸略小于下端尺寸，和实际量产元件的外形完全吻合，不会出现这类尺寸误判。
