不锈钢辊式物料输送设备结构设计

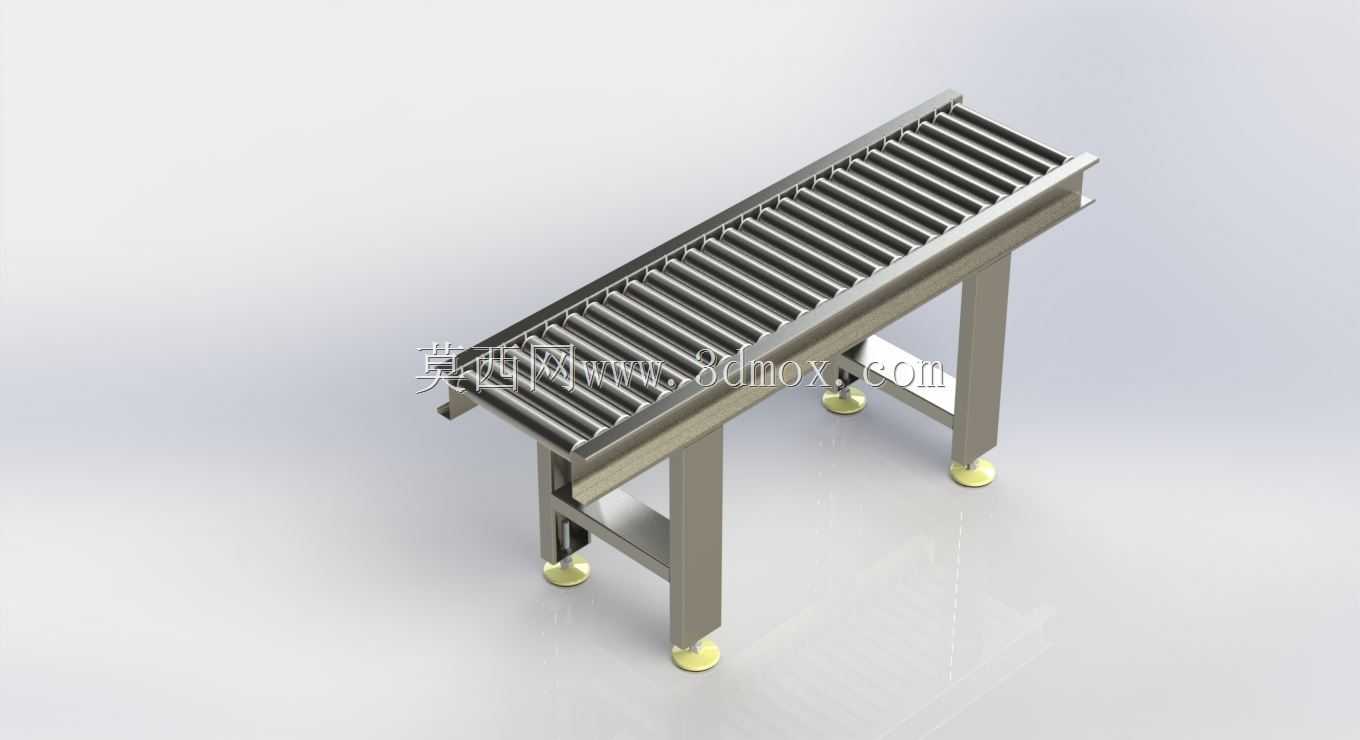

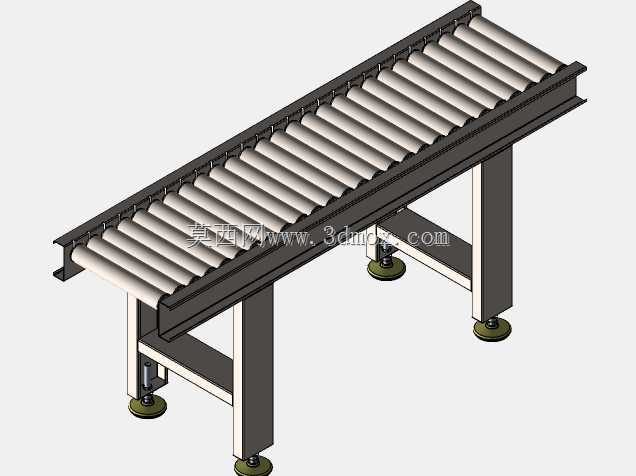

这款不锈钢辊式输送设备主要面向食品加工、医药包装、洁净车间零部件流转等对卫生条件有较高要求的生产场景，可衔接生产线上的分拣、包装、检测、装箱等多道工序，承担箱装、袋装、规则块状工件的水平短距离转运任务，替代传统人工搬运模式，大幅降低车间内物料流转的人力成本，同时避免人工搬运过程中可能出现的物料磕碰、污染等问题。设备主体框架采用不锈钢型材焊接成型，整体结构做了钝化抛光处理，表面无卫生死角，日常清洁消杀时可直接采用高压水冲或者医用酒精擦拭，不会出现锈蚀掉屑的问题，完全符合洁净生产区域的设备材质要求。输送面采用等间距排布的不锈钢无动力辊筒，单根辊筒两端配置密封型深沟球轴承，转动阻力极小，操作人员仅需轻推物料即可实现顺畅滑移，辊筒表面做了精磨处理，不会划伤接触的物料外包装或者工件表面。设备支腿采用可调节脚杯设计，可根据现场地面的平整度调整单支腿的支撑高度，调整范围覆盖0到50毫米，能够保证整个输送面始终处于水平状态，避免物料在输送过程中出现自行滑移、跑偏的问题；支腿与主框架之间加装了横向加强拉杆，大幅提升整体结构的刚性，即使承载单重50公斤的物料也不会出现框架变形、辊筒卡滞的问题。在设计过程中，优先考虑了设备的模块化适配性，整体宽度控制在400毫米，输送面高度设置为750毫米，刚好匹配常规生产操作台、包装台的出料高度，可直接对接现有生产线的出料端，无需额外做转接结构；设备总长度可根据现场安装空间做模块化拼接，单段标准长度为1500毫米，多段拼接时仅需通过侧边的连接螺栓即可完成快速组装，无需现场焊接作业，安装调试效率极高。设备两侧的框架侧边预留了标准安装孔位，可根据实际生产需求加装侧边挡条、光电检测支架、扫码枪安装座、分拣拨杆等扩展配件，无需对主体结构做二次打孔改造，能够快速适配不同生产场景的功能需求。整体结构没有冗余的复杂传动部件，日常维护仅需定期检查辊筒轴承的润滑状态、紧固支腿连接螺栓即可，运维成本极低，非常适合中小型生产车间的物料转运环节使用，能够有效打通生产工序间的物料流转断点，提升整条生产线的连续作业效率。
