立式钻铣复合加工车床结构设计

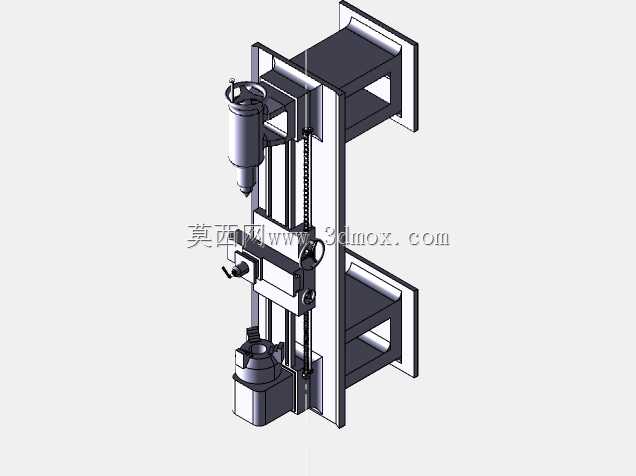

这款立式结构的切削加工设备，主要面向中小型机械加工车间、五金零配件加工坊、职业院校实训教学场景使用，可完成轴类、盘类小型工件的钻孔、铰孔、端面车削、轻量铣削等多道加工工序，替代传统分散的单工序设备，帮助生产场景压缩设备占地空间，减少工件在不同设备间流转装夹的辅助耗时，适配小批量多品种的零配件加工需求。设备采用C型开式机架结构，整体为立式布局，相较于卧式车床大幅缩减了横向占地长度，可直接安装在常规工业地坪上，无需额外做深埋式设备基础，安装时只需保证机架底部支撑面水平度符合要求即可，机架背部预留的安装法兰结构可根据车间布局需求选择靠墙落地安装或是支架壁挂安装，适配不同面积的生产场地空间。从功能设计来看，设备上部设置可沿垂直导轨上下进给的主轴加工单元，搭配可手动调节的进给手轮与链条传动的升降机构，操作人员可根据加工深度需求灵活调整主轴进给行程，主轴端可适配装夹钻头、铰刀、车刀等不同加工刀具，下部设置可回转的工件装夹工位，可完成工件的周向分度定位，满足工件不同方位的加工需求，导轨部位设置有防尘防护结构，可阻挡加工过程中产生的金属切屑进入传动间隙，降低设备日常维护的频次。设计过程中充分考虑了人工操作的人机工程尺度，操作手轮的设置高度适配站立操作的人员手臂活动范围，工件装夹工位的高度方便操作人员完成工件的装卸与找正，整体机架采用钢板焊接后时效处理的结构设计，可有效抵消加工过程中产生的切削振动，保证加工过程的稳定性，提升工件最终的加工精度。设备的整体外轮廓边界紧凑，机架两侧预留的操作空间充足，不会对操作人员的上下料动作造成干涉，同时整体结构没有冗余的外凸部件，避免车间内人员走动、工件转运过程中发生磕碰问题，兼顾了加工实用性与场地适配性。
