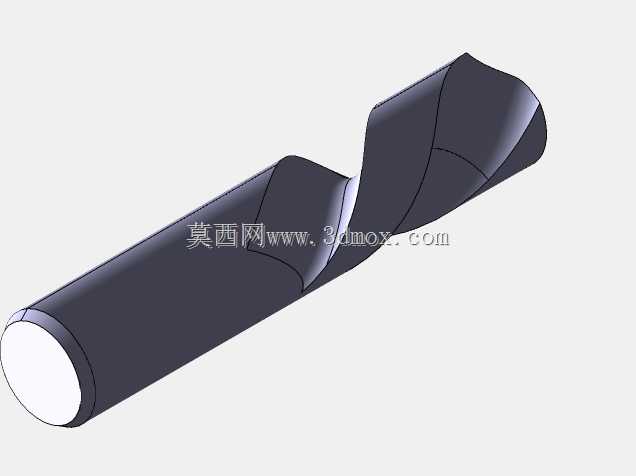

标准麻花钻切削刀具三维结构模型

这款麻花钻结构模型还原了孔加工刀具的核心几何特征，在机械加工领域，这类刀具是钻削工序的核心执行部件，覆盖从普通台钻、立式钻床到加工中心的各类钻削场景，不管是金属零件的预制孔加工、螺纹底孔制备，还是非金属构件的通孔、盲孔成型，都能看到这类刀具的应用。从结构设计来看，模型完整呈现了麻花钻的工作部分与柄部衔接特征，工作段的两条螺旋槽形成了对应的主切削刃、横刃与副切削刃，螺旋角的取值匹配常规钢材加工的排屑需求，槽型的曲率设计兼顾了切屑的卷曲容纳空间与刀体的结构刚性，避免深孔加工过程中排屑卡滞引发的刀具崩损。柄部采用直柄结构，适配常规钻夹头的装夹范围，装夹边界与通用钻夹头的夹持直径区间匹配，不需要额外的过渡套即可完成装夹定位，能有效减少装夹环节的同轴度误差。在实际加工场景中，这类钻头的横刃修磨余量、主切削刃的后角取值都直接影响钻削时的轴向抗力，模型中保留的刃带结构，既可以在钻削过程中起到导向作用，减少孔壁的扩孔偏差，也能降低刀具与孔壁的摩擦面积，控制钻削过程中的温升。设计过程中需要平衡的核心点在于刀体芯厚与螺旋槽深度的比例，芯厚过大则排屑空间不足，小直径深孔加工时容易堵屑，芯厚过小则刀具刚性不足，钻削高硬度材料时容易出现断刀风险，这款模型的芯厚沿轴向从切削端向柄部逐渐递增，既保证了切削端的排屑空间，也提升了柄部的整体抗扭性能。从安装适配性来看，直柄结构的外径公差符合通用钻夹头的夹持要求，装夹时伸出长度可根据钻孔深度灵活调整，只要保证钻尖与工件表面垂直，就能获得符合公差要求的孔位精度，日常用于普通碳钢、铝合金、工程塑料等常见材料的孔加工工序，能稳定满足IT10-IT12级别的孔加工精度要求，不需要后续铰孔工序即可完成常规装配孔的加工需求。
