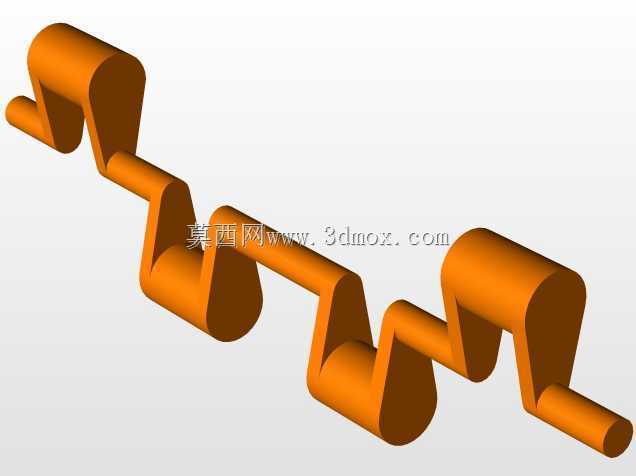

四缸内燃机曲轴结构三维设计

项目分类:发动机 发布时间:2024-10-08 ID:781893
  • 四缸内燃机曲轴结构三维设计
  • 四缸内燃机曲轴结构三维设计
  • 四缸内燃机曲轴结构三维设计
  • 四缸内燃机曲轴结构三维设计

  在往复式内燃机的动力传递链路里,曲轴是承接活塞往复运动、转化为旋转扭矩输出的核心承载部件,本次呈现的四缸机型曲轴结构,完全按照直列四缸发动机的做功顺序、动平衡要求完成结构设计,适配民用乘用车、小型工程机械配套的1.5L-2.0L排量四冲程内燃机使用场景。从实际装机工况来看,这类曲轴需要持续承受活塞连杆组传递的爆发压力冲击,同时在数千转的额定转速下保持旋转精度,因此结构设计阶段首先要敲定的是曲柄销的排布角度——直列四缸机型的做功间隔角为180度曲轴转角,四个曲柄销按照两两对置的相位排布,既可以保证相邻气缸做功顺序错开180度,让动力输出更平顺,也能通过对称结构抵消大部分一阶、二阶旋转惯性力,减少整机运行时的振动传递。从结构细节来看,

  该曲轴采用整体式锻造结构的设计思路,主轴颈与曲柄销之间通过圆滑过渡的曲柄臂连接,所有轴颈位置都预留了足够的硬化层加工余量,方便后续装机前完成高频淬火、精磨等工序,保证轴颈表面的耐磨性与尺寸精度。曲轴前端伸出的轴段用于安装正时齿轮、皮带轮等附件,后端的法兰结构用于连接飞轮组件,完成动力向变速箱端的输出。在安装边界的考量上,设计时严格匹配直列四缸缸体的主轴承座间距,五个主轴颈的位置分别对应缸体上的五道主轴承支撑位,每个主轴颈的直径、长度尺寸都按照对应排量机型的承载要求设定,既保证足够的抗弯、抗扭强度,也不会因为轴颈过粗增加不必要的旋转惯量,影响发动机的响应速度。曲柄臂的外形采用了流线型的过渡设计,没有尖锐的应力集中棱角,

  在保证结构强度的前提下尽可能去除多余材料,降低曲轴整体的旋转质量,同时每个曲柄臂的配重块形状都经过动平衡校核,确保曲轴在最高额定转速下运行时,轴承座承受的附加载荷控制在许用范围内。从实际应用场景出发,这类曲轴不仅适配传统燃油动力的乘用车发动机,经过材质调整后也可用于小型固定式发电机组、农用机械配套的四缸动力单元,结构上的通用化设计可以减少不同机型的零部件开发成本,维修替换时的适配性也更强。在建模过程中,所有轴颈的同轴度、曲柄销与主轴颈的平行度公差都按照内燃机行业的通用精度标准设定,圆角过渡位置的曲率参数完全匹配实际加工时的刀具路径,不会出现建模时忽略工艺圆角导致后续生产出现应力断裂隐患的问题。油道的设计也在结构中做了预留,

  斜向贯通的油道从主轴颈表面连通到对应曲柄销位置,保证发动机运行时压力机油可以持续输送到连杆轴承位置,形成稳定的油膜承载,避免轴瓦出现干磨烧蚀的故障。不同于小排量单缸、双缸机型的曲轴结构,四缸机型的曲轴因为支撑点更多,曲柄排布更复杂,设计时需要额外考虑不同转速下的轴系扭振特性,本次结构在曲轴后端预留了扭振减震器的安装位,可以根据实际装机的振动特性匹配对应规格的减震元件,进一步降低轴系的扭转振动幅度,延长整机的使用寿命。从外形尺寸来看,该曲轴的总长度适配直列四缸缸体的轴向安装空间,两端的伸出长度不会和缸体前端的正时罩壳、后端的飞轮壳产生运动干涉,安装时可以直接顺着主轴承座的轴向推入,不需要额外调整周边部件的位置,装配工艺性更好。
