电缆输送设备用导向驱动辊结构

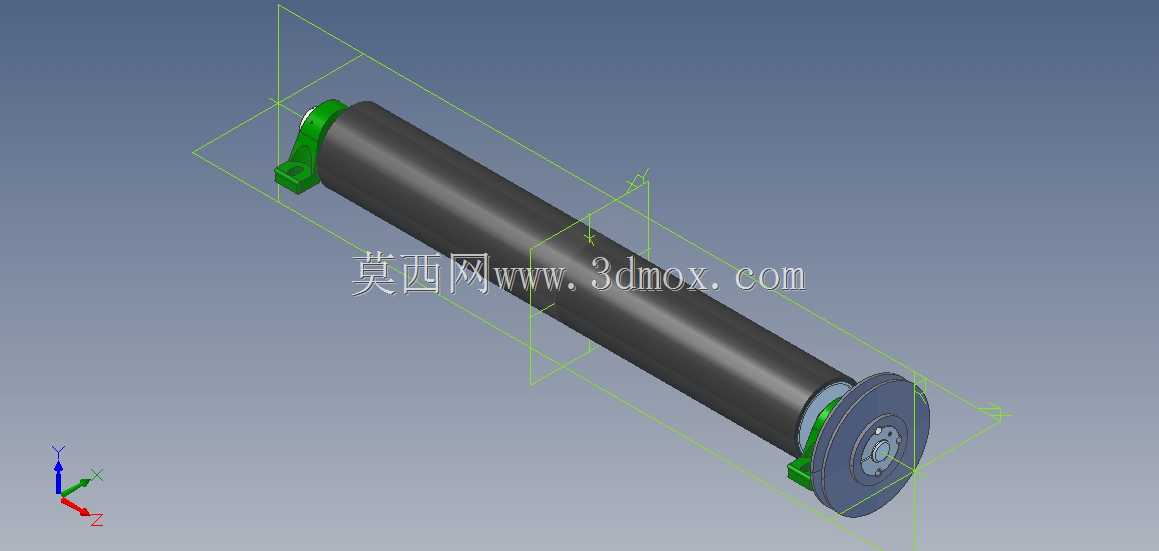

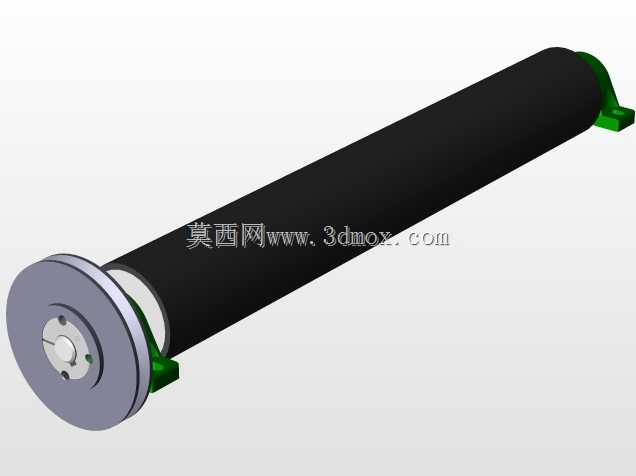

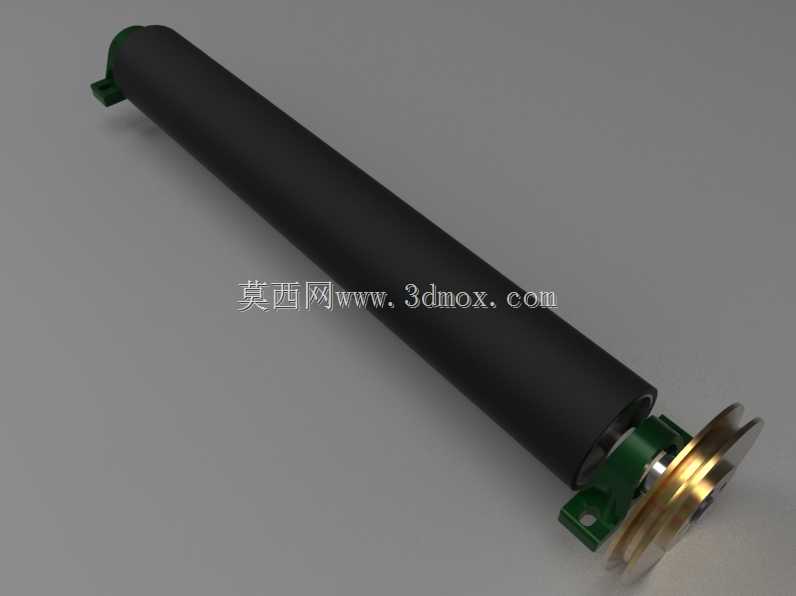

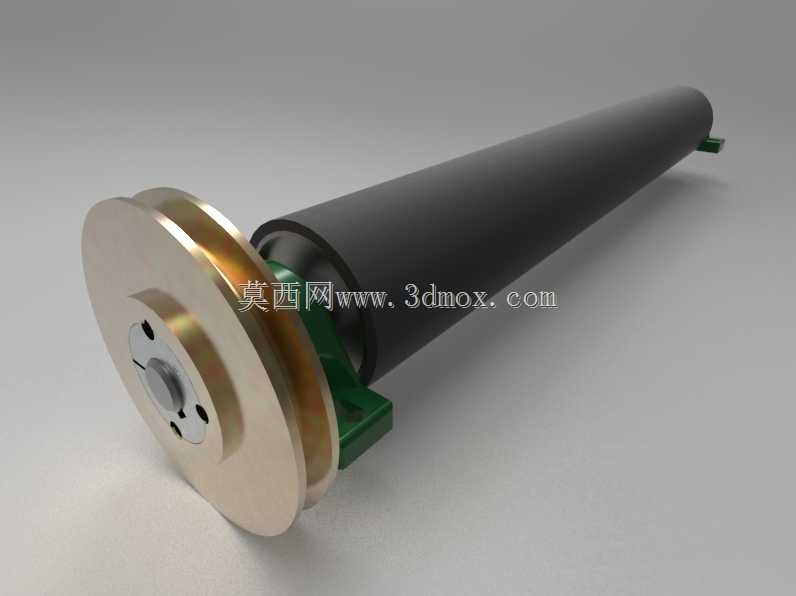

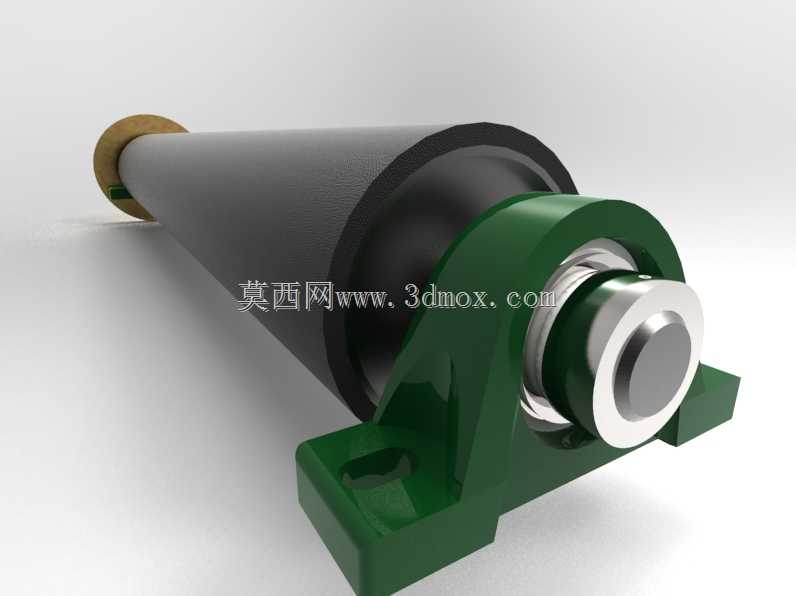

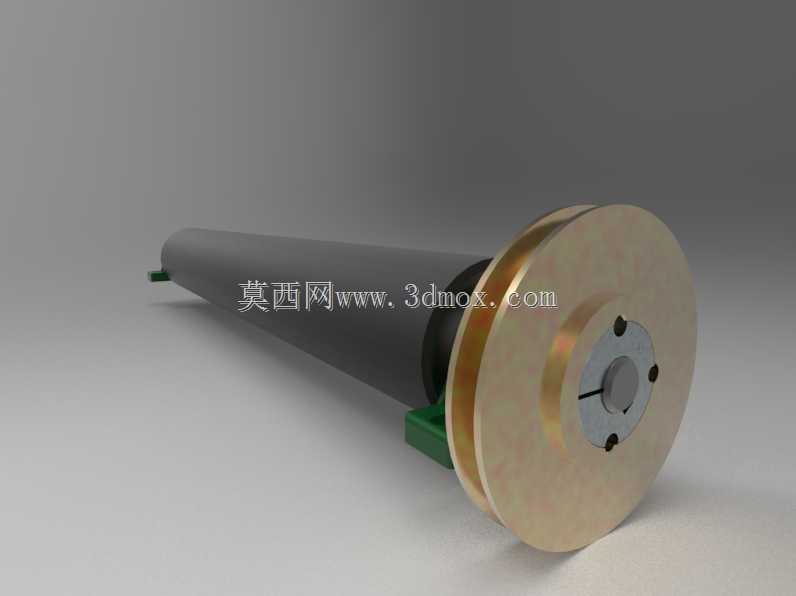

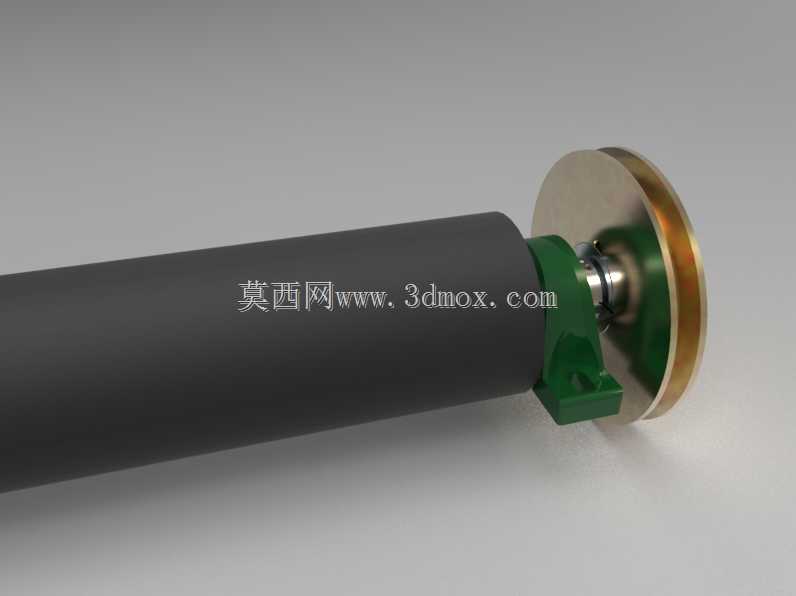

该驱动辊主要应用于线缆成卷加工、电缆盘收放料的生产作业场景，是电缆送入电缆盘工序中的核心执行部件，承担着线缆输送过程中的动力传递、行进导向与张力维持作用，能够在电缆盘卷绕作业时，为电缆提供稳定的行进驱动力，避免电缆在输送过程中出现松垮、偏移、缠绕错位的问题，保障电缆能够整齐、紧密地逐层卷绕到电缆盘上，适配多规格直径的电力电缆、通讯线缆的收卷作业需求，在线缆制造、线束加工、电力施工配套设备领域有着广泛的应用空间。从功能特性来看，该驱动辊采用长圆柱型辊身搭配端部限位轮盘的结构设计，辊身表面做哑光耐磨处理，能够增大与电缆外护套之间的接触摩擦力，避免动力传输过程中出现打滑丢转的问题，保证输送速度的稳定性；端部的金属轮盘采用台阶式限位结构，既可以对辊身的轴向位置进行固定，也能够配合侧边的安装支座实现辊体的顺畅转动，轮盘上预留的安装孔位可适配不同规格的连接轴与传动组件，方便对接减速电机、传动带等动力输入部件。在设计思路上，该结构充分考虑了线缆输送作业的实际工况，辊身长度根据常规电缆盘的入料宽度进行匹配，能够覆盖多数中小规格电缆盘的进料幅宽需求，辊体的转动惯量经过合理匹配，既保证运转过程的平稳性，也能降低动力启动时的负载冲击；侧边的绿色安装支座采用L型支撑结构，预留了标准安装孔位，可直接固定在设备的安装机架上，安装时需要保证辊身的水平度偏差在允许范围内，避免辊体倾斜导致电缆输送时出现跑偏问题。从安装边界来看，该驱动辊的整体轴向长度适配常规线缆输送设备的机架安装间距，端部轮盘的直径大于辊身直径，安装时需要预留出轮盘转动的避让空间，避免辊体运转时与周边机架、护板产生干涉；支撑支座的安装孔位间距符合通用输送设备的安装尺寸标准，无需额外进行安装位的改制即可完成装配，辊体的中心高度可根据设备的输送线高度进行适配调整，保证电缆进出辊面时的走线角度平滑，避免出现过大的弯折角度损伤电缆内部线芯。实际作业过程中，该驱动辊可配合压紧辊、导向轮等组件组成完整的线缆输送单元，根据电缆的直径与材质特性调整辊间压紧力，既保证足够的输送摩擦力，也不会因压力过大压伤电缆外护套，能够持续稳定地完成电缆向电缆盘的送料作业，有效提升电缆卷绕的整齐度与作业效率，降低人工排线的劳动强度。
