烟草输送用Z型模块化爬坡输送设备

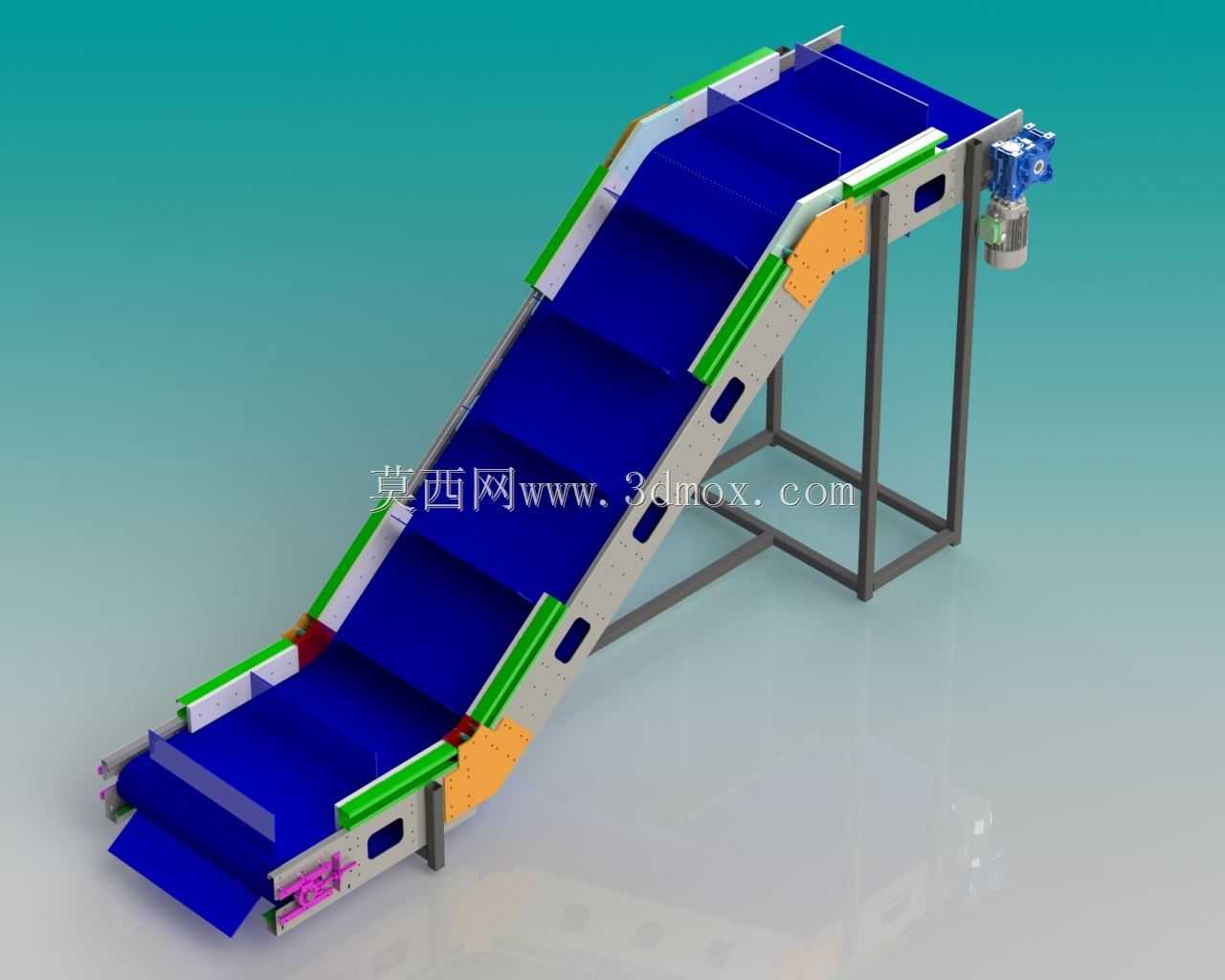

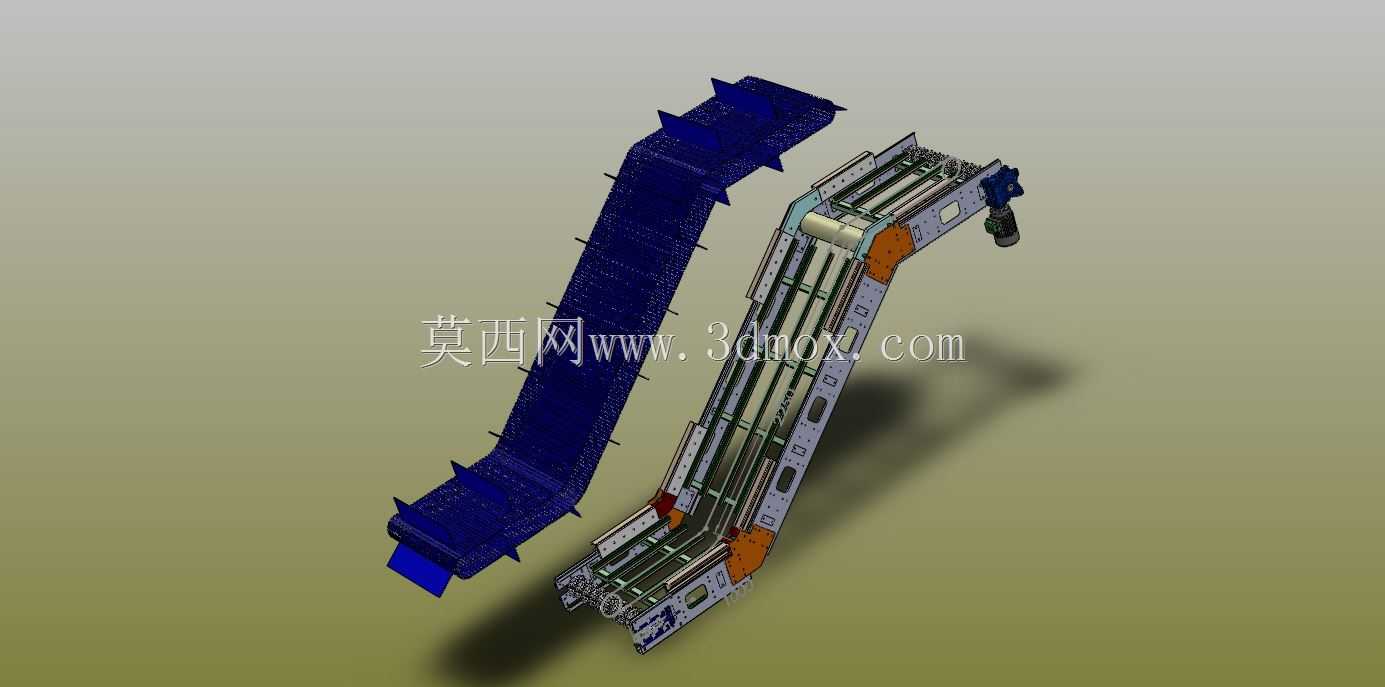

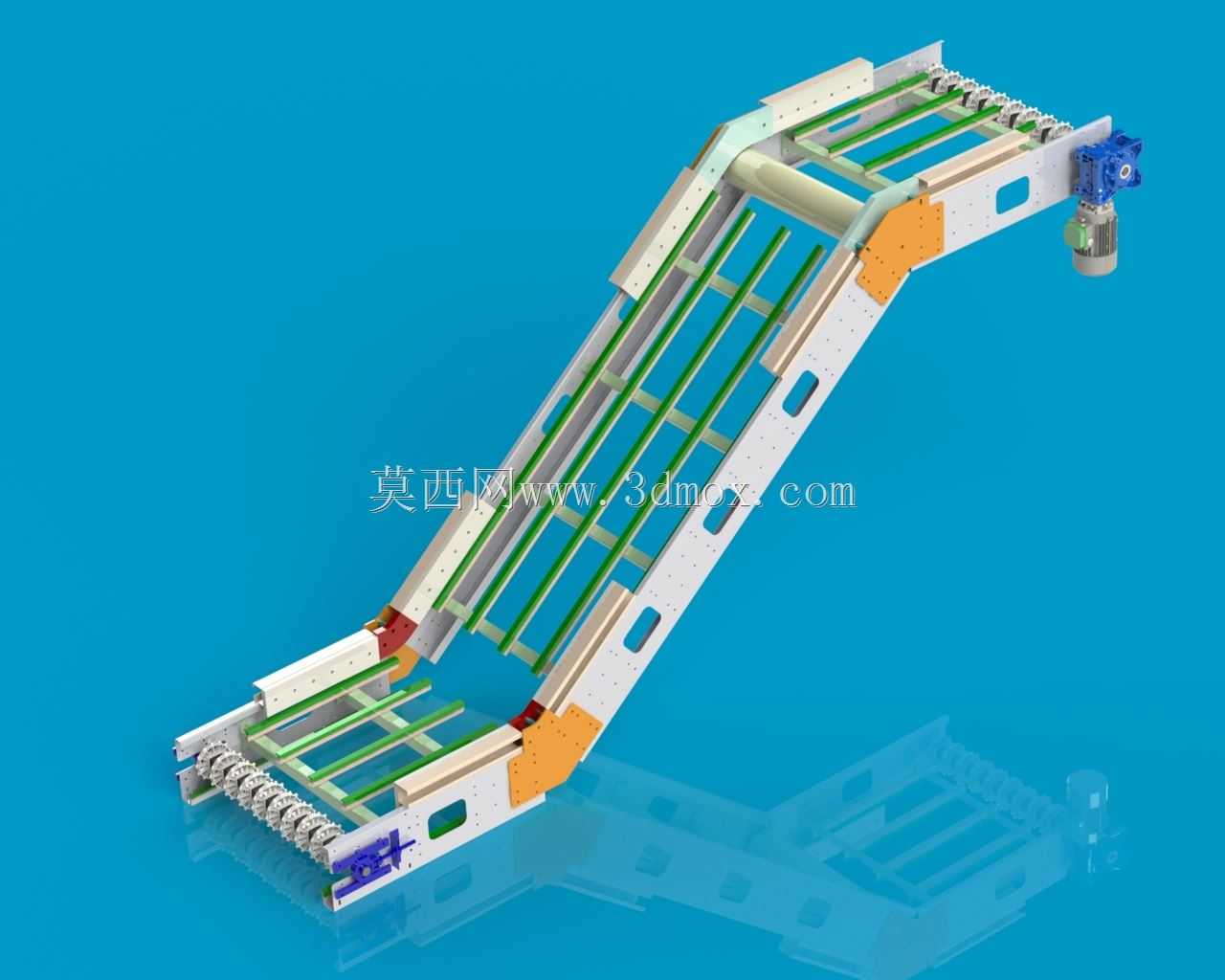

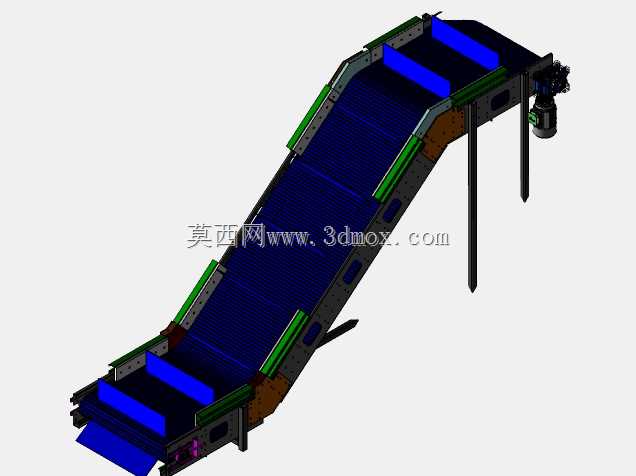

这款Z型模块化输送机主要面向烟草加工生产场景设计，可衔接不同高度差的生产工位，完成烟草原物料、加工过程中半成品的连续爬坡输送作业，解决生产车间内上下工序存在高度差时的物料流转问题，避免人工转运带来的物料散落、效率低下、污染烟料等问题，适配烟草生产车间洁净度要求较高的作业环境。设备整体采用Z型爬坡布局，下端水平段可对接上游出料设备，承接下落的烟草物料，中段倾斜爬坡段完成物料的高度提升，上端水平段可直接对接下游加工设备的进料口，实现不同工位间的无断点物料输送，全程无需人工干预即可完成物料的高度转移。设备的输送面采用深蓝色防滑带面，搭配等间距设置的挡料隔板，在爬坡输送过程中可有效承托烟草物料，避免物料因重力作用下滑、滚落，保证输送过程中物料的均匀排布，不会出现物料堆积、滑落的情况。两侧设置的绿色导向护边可对输送带上的物料进行侧向限位，防止物料从输送带侧边掉落，同时护边采用快装结构设计，日常维护时可快速拆卸，清理夹带的烟丝碎料。设备的机架采用方管焊接成型的框架结构，倾斜段下方设置斜向支撑腿搭配底部水平支撑框架，整体结构稳定性强，可承受长时间连续运行的载荷，不会出现运行晃动、机架变形的问题。驱动单元布置在设备上端的出料侧，采用减速电机直连驱动辊的结构，传动效率高，运行噪音低，可根据生产节拍调整输送速度，适配不同产能的生产线需求。设备的安装边界可根据车间实际工位布局调整水平段长度、爬坡段倾斜角度与提升高度，模块化的组件设计可快速完成组装调试，无需复杂的现场焊接加工，安装时只需将设备底部框架与地面做固定处理，即可投入使用，适配不同车间的工位排布需求，同时设备的易损部件均采用标准化配件，后期维护更换成本低，可满足烟草生产车间长时间连续生产的使用需求。
