食品加工用管壳式换热装置结构设计

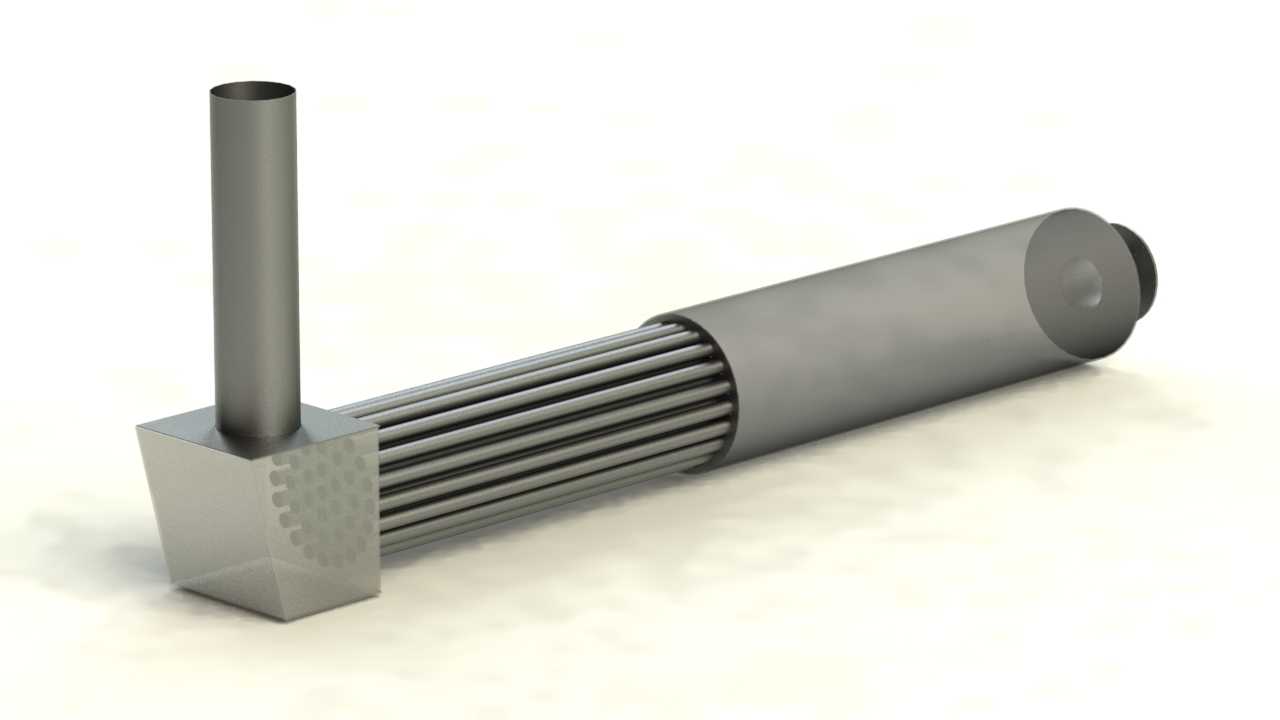

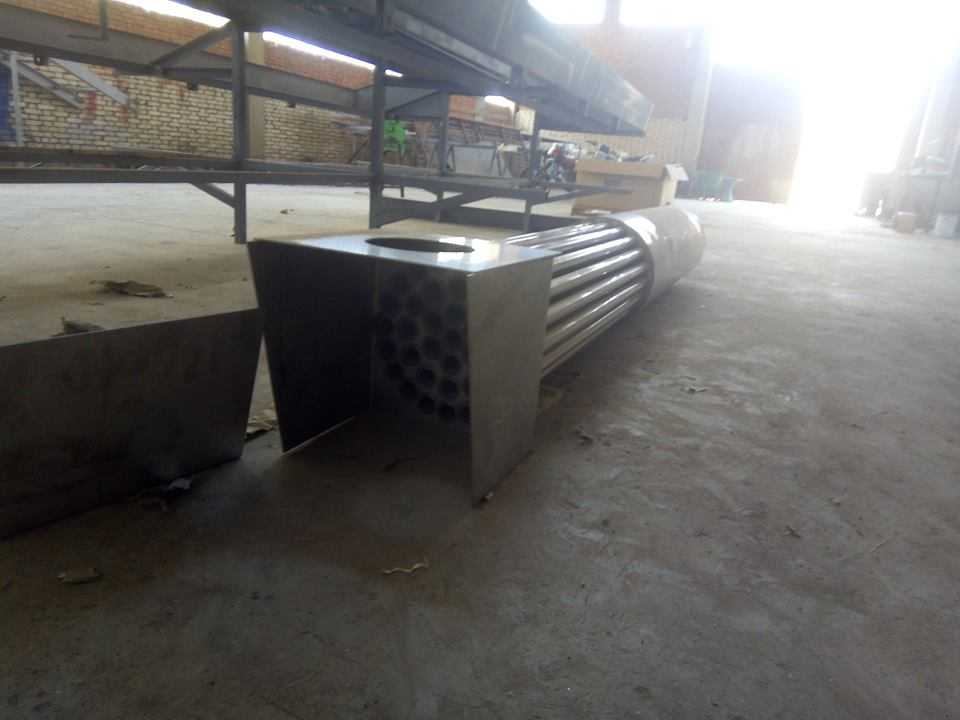

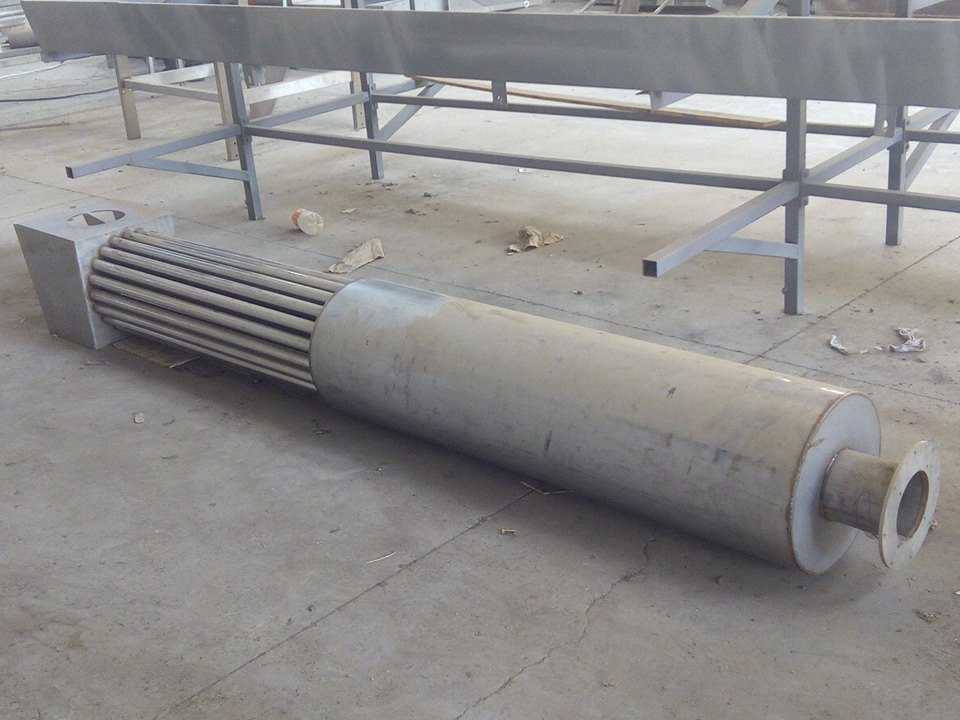

　　在食品连续化热处理生产线中，这类管壳式换热装置是核心的热量传递单元，主要承担果类原料加工过程中的介质温度调控功能，区别于普通工业换热器，其与加工介质接触的全部构件均采用食品级不锈钢材质加工，避免加工过程中出现材质析出污染物料的问题，适配水果清洗后预煮、果浆升温灭菌、成品冷却前的热量回收等多个工艺段的使用需求。从结构布局来看，该装置采用单管程侧进式结构，一端为方形汇流腔体，垂直向上设置介质接入管段，腔体端面均匀排布换热管安装孔，每根换热管与腔体孔位采用胀接加密封焊的连接形式，消除管程与壳程之间的串液风险，换热管束平行排布后穿入圆柱形壳程筒体，筒体另一端采用端盖密封结构，壳程筒体靠近端盖的位置设置有壳程介质的进出接口，

　　可实现冷热两种介质分别在管程、壳程内逆向流动，通过换热管壁完成热量传递，这种结构的流道设计没有流动死区，不会残留果浆、果屑等加工物料，适配食品生产环节定期CIP清洗的工艺要求。设计过程中首先要明确工艺边界参数，管程走待加热或待冷却的水果加工物料，壳程走加热蒸汽或者冷却冷媒，方形汇流腔的壁厚需要根据工作压力做强度校核，垂直接入管的通径按照物料最大流量下的流速不超过1.5m/s选取，避免流速过高对果料造成过度剪切破坏果肉组织，换热管的管径选择兼顾换热效率与清洗便利性，管径过小容易被物料中的纤维、果籽堵塞，管径过大则会降低单位体积的换热面积，提升设备整体占地尺寸。安装层面需要注意，该装置的方形汇流腔端为固定支撑端，壳程筒体端设置滑动支撑，

　　适配设备运行过程中金属构件受热产生的轴向伸缩量，避免热应力拉扯造成焊缝开裂，垂直接入管的法兰连接面需要与现场物料管道保持同轴，安装时要预留足够的检修空间，方便后期拆开端盖检查换热管结垢情况、做管束清理维护。实际生产应用中，这类换热装置相比板式换热器，更适合带有少量固体颗粒的果类物料加工工况，不会出现板片间隙被颗粒堵塞的问题，同时不锈钢材质的换热管壁光滑度达到食品级要求，不容易粘附物料残留，清洗作业的耗时更短，能有效提升生产线的连续运行时长。结构建模过程中，需要重点关注换热管与管板连接位置的细节处理，每根换热管的伸出长度保持一致，端盖与筒体的密封槽尺寸匹配食品级密封垫圈的安装要求，所有与物料接触的边角位置都做圆弧过渡处理，

　　不存在直角卫生死角，避免物料残留滋生微生物，壳程筒体的外表面可以根据现场使用需求做保温层包覆设计，减少热量散失提升换热效率，整个装置的重心靠近方形汇流腔端，安装时要校核支撑结构的承重能力，避免设备运行过程中出现振动偏移。
