一英寸规格单滚子传动链条结构

　　在各类工业传动、物料输送场景中，链传动是应用极为广泛的动力传递形式，一英寸节距的单滚子链作为链传动的核心基础元件，其结构合理性直接决定整套传动系统的运行稳定性与服役寿命。这类链条常被应用在农业机械的动力传输单元、轻工输送线的驱动段、常规机床的进给传动机构，以及部分中小型工程机械的辅助传动部位，相比带传动，它不存在打滑风险，传动比精准，能在多尘、油污、高低温交替的相对恶劣工况下保持稳定的动力输出，相比齿轮传动，它的安装中心距适配范围更广，不需要严苛的中心距定位公差，能适应两轴中心距较大的传动布局。

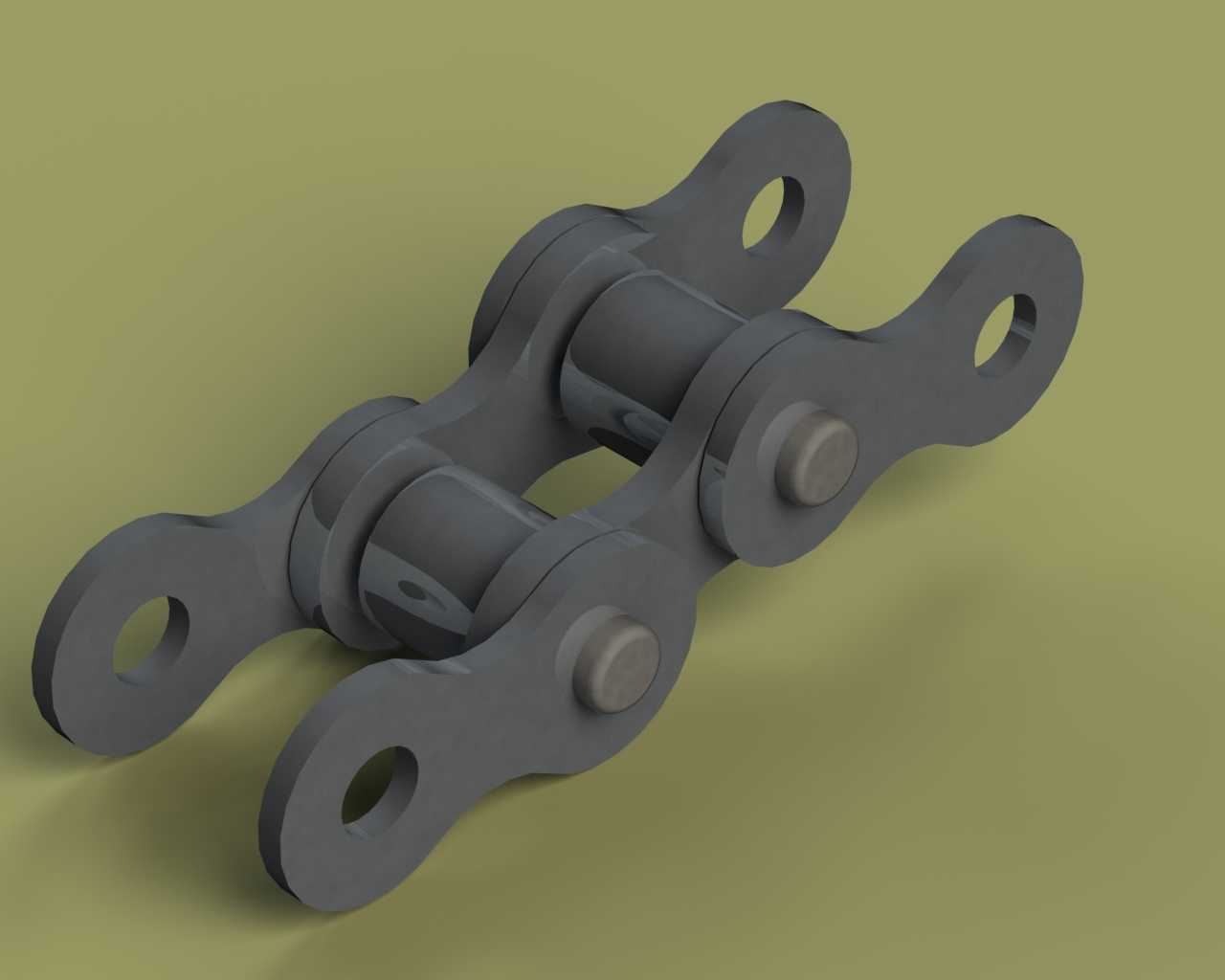

　　从结构设计逻辑来看，这款单滚子链采用经典的外链板、内链板、销轴、套筒、滚子五元件组合结构，内外链板均采用8字形的冲压成型轮廓，这种轮廓并非随意设计，而是在保证链板各截面抗拉强度趋近一致的前提下，尽可能降低链板自身重量与运动过程中的惯性力，避免高速运转时产生过大的附加动载荷。外链板与销轴采用过盈压装配合，形成固定的外链节单元，内链板与套筒同样采用过盈配合组成内链节单元，套筒与销轴之间为间隙配合，实现链节之间的灵活铰接，满足链条绕入、绕出链轮时的弯折需求；滚子与套筒之间为间隙配合，当链条与链轮轮齿啮合时，滚子会沿轮齿齿面产生滚动摩擦，大幅降低啮合过程中的磨损量，同时能缓冲啮合瞬间的冲击载荷，减少传动过程中的振动与噪音。

　　在尺寸与安装边界层面，一英寸节距对应的是链节相邻两销轴中心的理论距离为25.4mm，这个节距参数直接决定了配套链轮的齿距、齿形参数以及链轮的最小分度圆直径，选型时需要严格匹配对应节距的链轮，避免出现啮合卡滞、跳齿甚至链条断裂的问题。单排结构的设计让这款链条的横向安装尺寸相对紧凑，不需要预留过宽的安装空间，适合安装空间受限的传动场景；链条的极限拉伸载荷、最小破断载荷符合对应节距单排滚子链的通用载荷要求，选型时需要根据传动系统的额定传递功率、工况系数、主动链轮转速计算所需的链条额定功率，确保实际运行载荷低于链条的许用载荷范围，避免过载失效。

　　设计建模过程中，需要严格控制各配合面的尺寸公差，销轴与套筒的配合间隙需要兼顾转动灵活性与磨损裕度，间隙过大会导致传动过程中冲击增大，加速铰接部位的磨损，间隙过小则会导致链节转动卡滞，增大传动阻力，甚至出现运转过程中链条卡死的问题。链板的孔位同轴度是建模与加工中需要重点关注的要素，内外链板的两孔中心距需要严格与节距匹配，同组链板的孔位同轴度误差需要控制在合理范围内，否则会导致链条组装后出现侧向扭曲，与链轮啮合时出现偏磨，大幅缩短链条使用寿命。滚子的外圆表面需要保证足够的圆度与表面硬度，确保啮合过程中滚动顺畅，耐磨性能达标。

　　实际应用中，这类单滚子链的张紧度调整也是安装环节的关键，过松的张紧度会导致链条运转过程中出现抖动、跳齿，过紧则会增大铰接部位的摩擦磨损，降低传动效率，通常安装时需要预留合理的垂度，对于水平布置的传动，垂度控制在中心距的1%-2%为宜，垂直布置的传动可适当减小垂度。同时在日常维护中，需要定期对铰接部位补充润滑，让润滑油渗入套筒与销轴、滚子与套筒的配合间隙，减少磨损，降低运转噪音，延长链条的整体服役周期。建模时还原的真实尺寸参数，能够直接用于传动系统的装配干涉检查、链轮匹配设计、张紧机构的行程计算，为整套传动系统的结构设计提供准确的三维参考，避免设计阶段出现尺寸匹配错误，减少后续实物装配时的整改成本。
