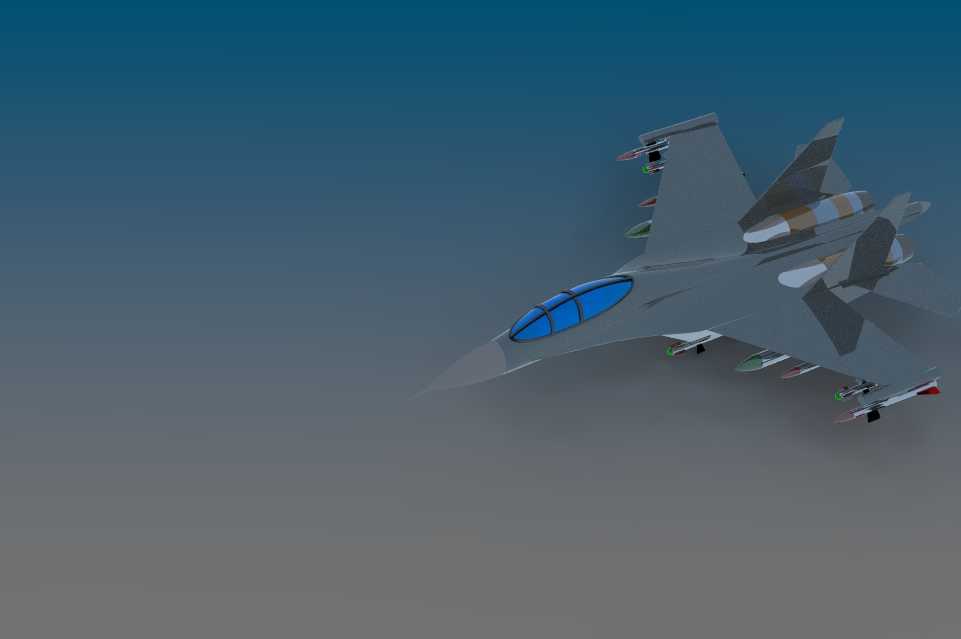

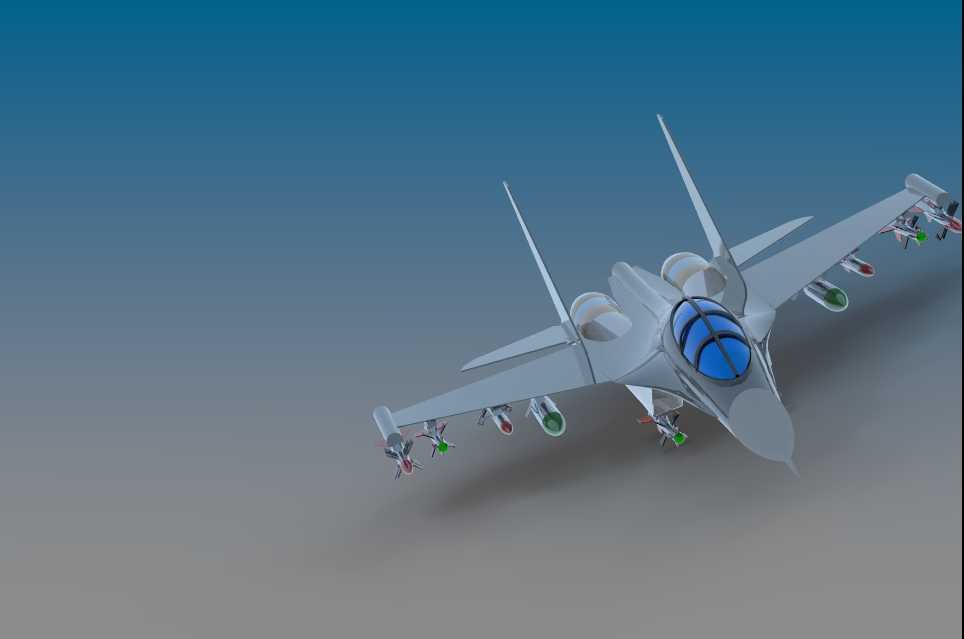

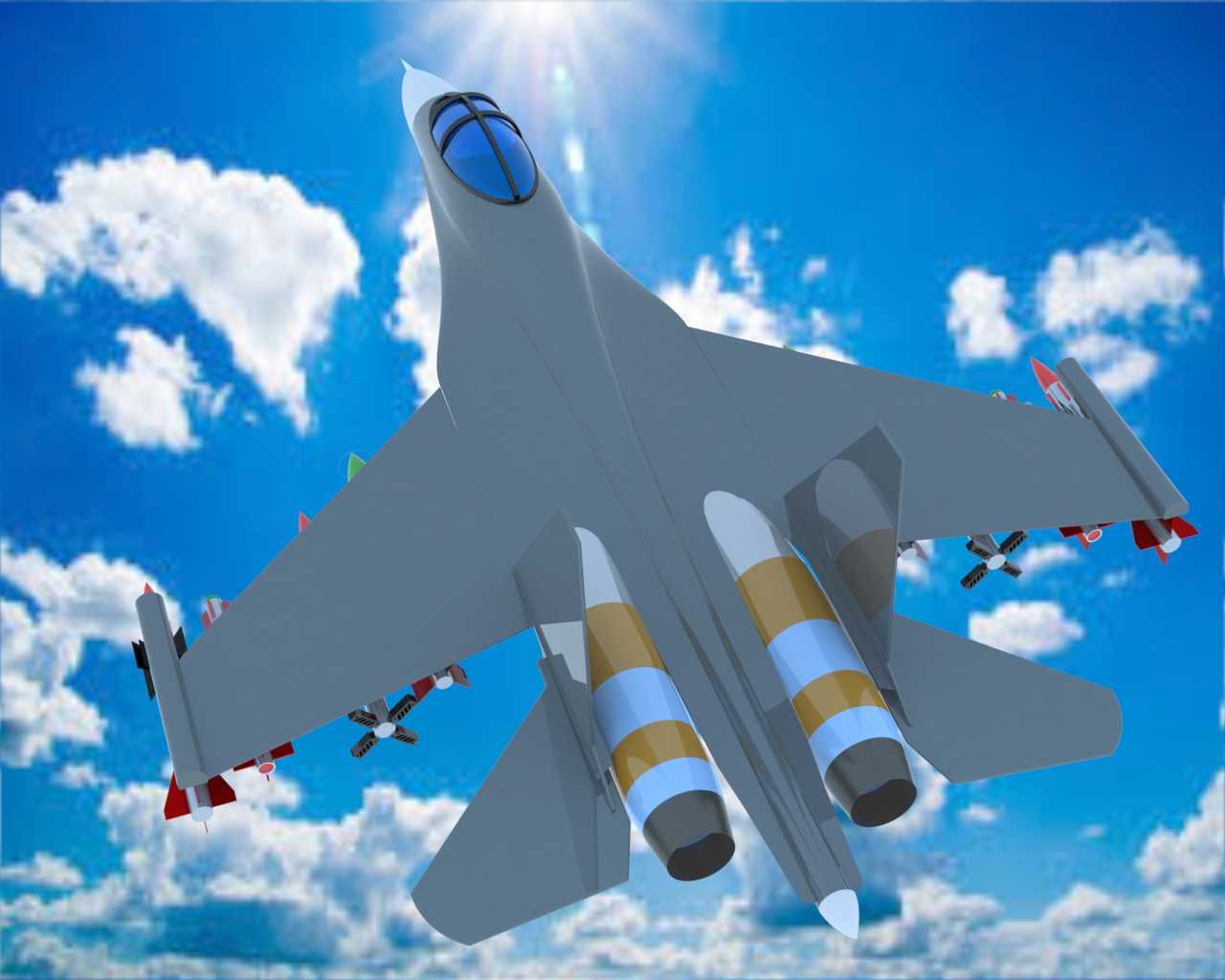

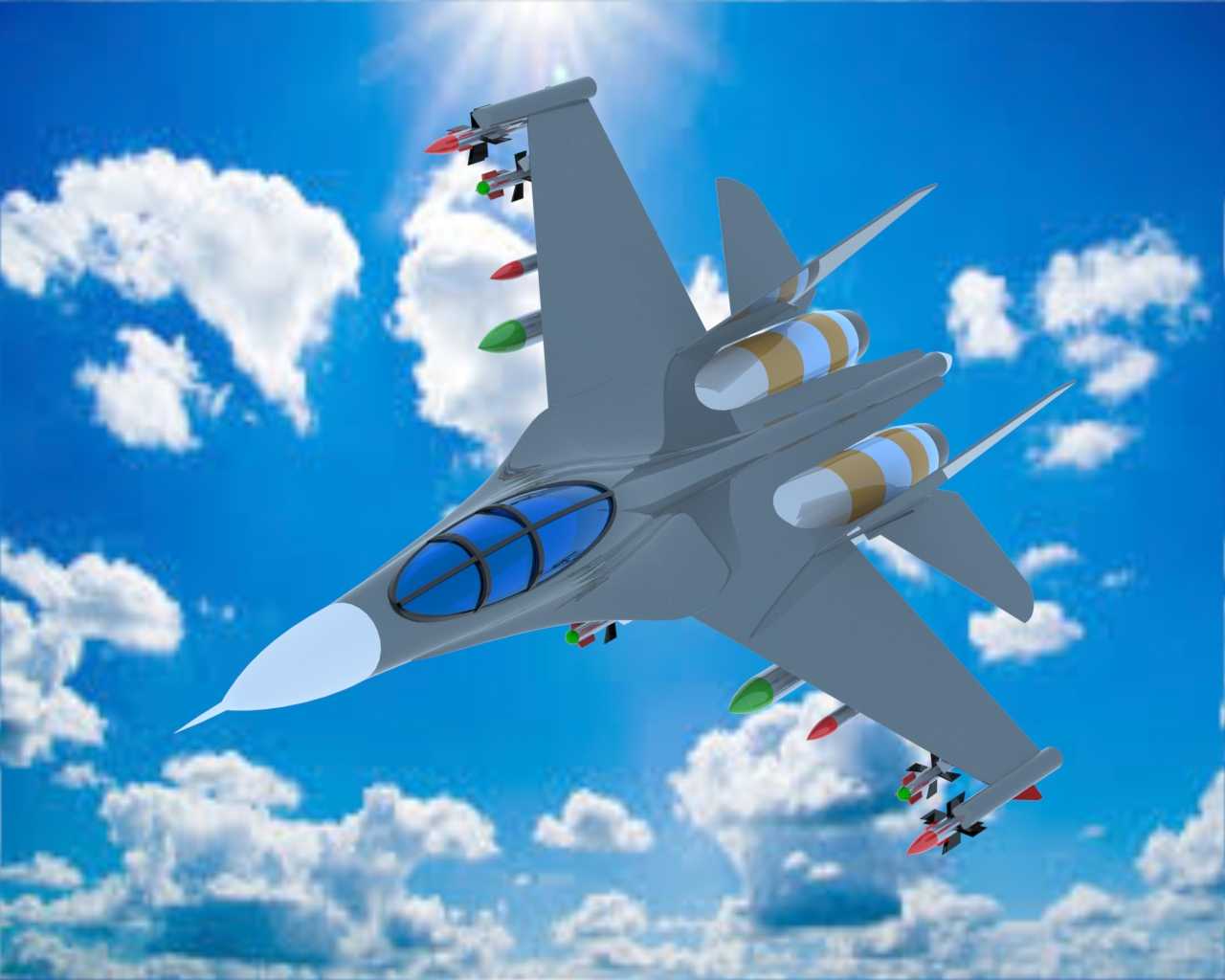

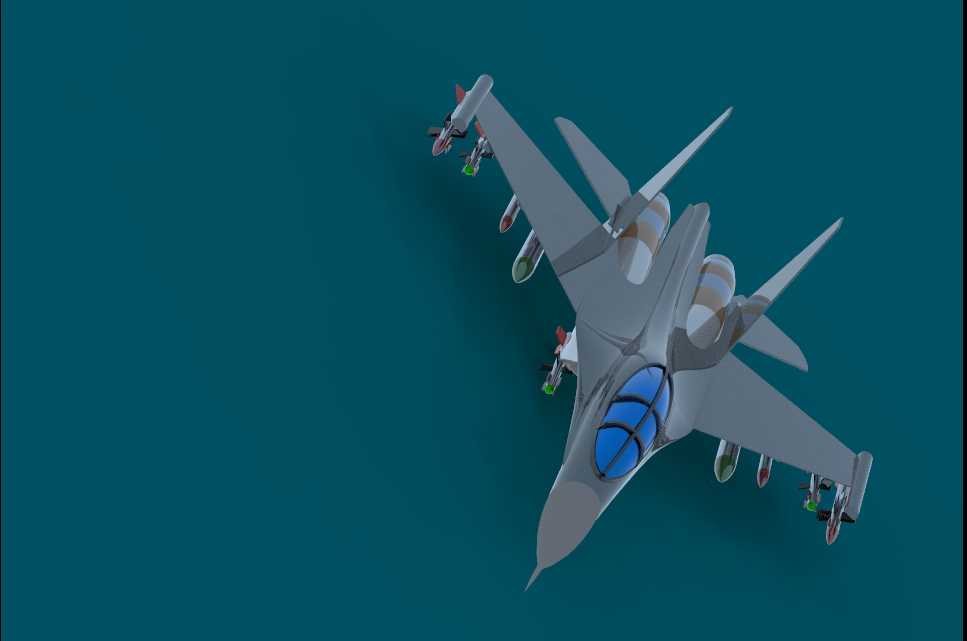

苏霍伊35喷气式战斗机高还原度三维结构模型

　　该三维模型还原的苏霍伊35喷气式战斗机，属于双发重型多用途空中作战装备，在实际国防应用场景中，主要承担制空权争夺、远程截击、对地对海精确打击、护航伴飞等核心任务，可在复杂气象条件、强电磁干扰环境下完成高机动战术动作，适配前线机场、纵深永备机场等多类起降场地，是空中作战体系中承担制空与对面打击双重职能的核心装备。从设计思路来看，整个模型的结构搭建完全围绕实机的气动布局逻辑展开，机身采用翼身融合升力体设计，边条翼从座舱后侧延伸至主翼根部，在大迎角飞行状态下可拉出稳定脱体涡，为整机提供额外升力，这部分结构在建模时严格匹配实机的曲面曲率，边条与机身过渡区域的曲面连续度达到G2级别，避免出现气动面折角破坏流场的问题。主翼采用后掠翼加前缘机动襟翼、后缘襟副翼的组合设计，前缘襟翼可根据飞行速度、迎角参数自动偏转，调整翼面弯度提升低速起降与大机动状态下的升阻比，后缘襟副翼兼顾滚转操纵与着陆增升功能，模型中对每一片操纵面的偏转转轴位置、作动间隙都做了还原，可支持后续做飞行动画时的运动仿真。双发布局采用宽间距发动机舱设计，两台大推力涡扇发动机安装在机身下方两侧的发动机短舱内，短舱与机身之间形成的引射通道可在飞行时引入额外气流，提升整机升力特性，发动机尾喷口采用轴对称矢量结构，可实现全向偏转，模型中还原了喷口的调节片结构、收敛扩张段的运动行程，能够直观展示矢量推力的偏转逻辑。尾翼部分采用全动垂尾加差动平尾的设计，

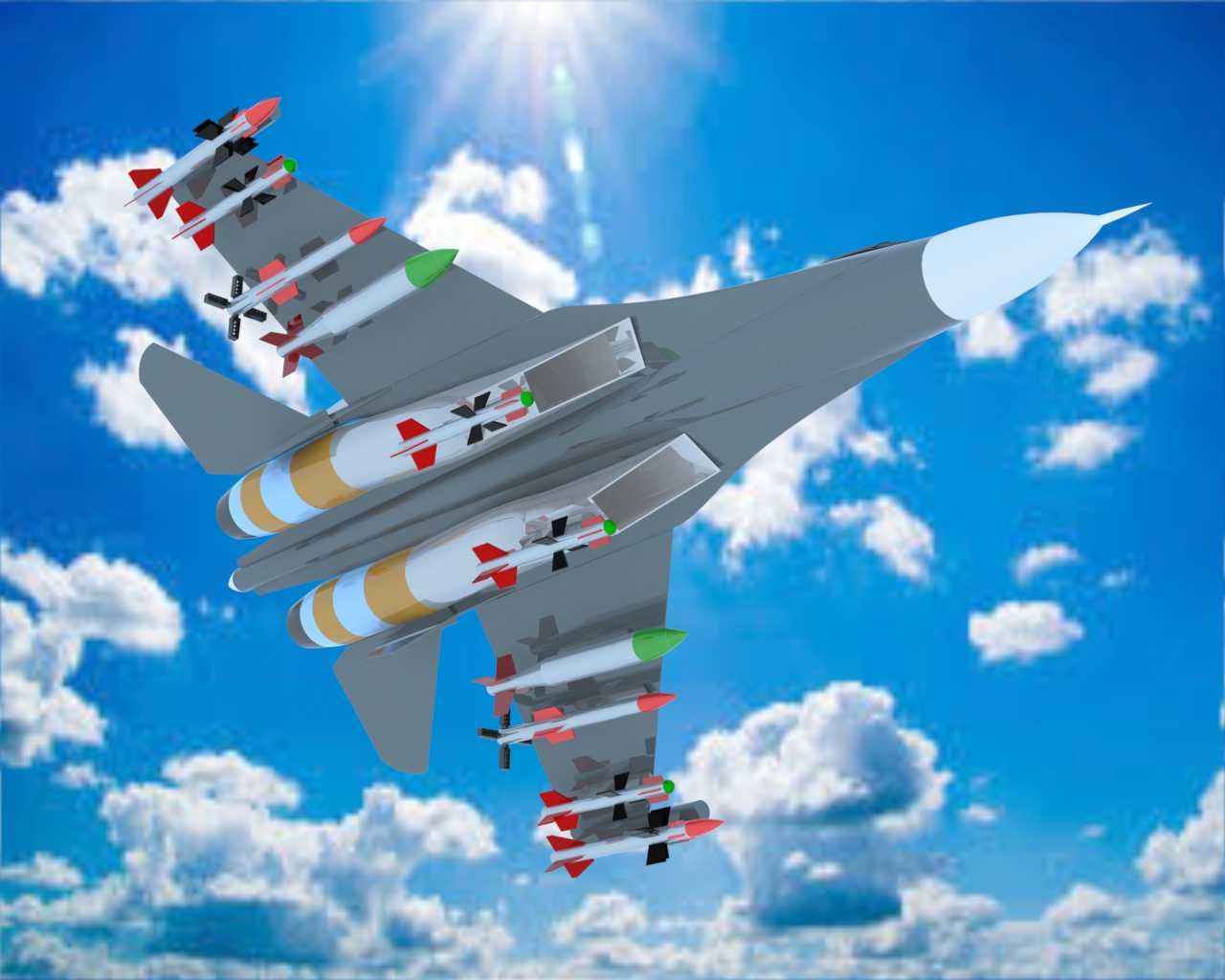

　　全动垂尾可在大迎角状态下提供足够的航向稳定性，同时差动偏转时可辅助滚转操纵，平尾采用全动设计，偏转范围覆盖正负20度区间，可满足超音速飞行时的俯仰操纵需求，模型中对尾翼的转轴位置、作动机构连接点都做了结构预留，可直接用于后续的机构运动仿真。起落架部分采用前三点式布局，前起落架为双轮结构，安装在座舱下方的机身承力框位置，具备转向操纵功能，主起落架为单轮结构，收入机翼根部的起落架舱内，模型中还原了起落架的减震支柱、收放作动筒、轮胎花纹、刹车机构等细节，起落架舱门的开启闭合轨迹、密封结构都做了对应设计，可直观展示收放过程中的运动干涉情况。外挂点部分，模型还原了机翼下、机身中线、发动机短舱之间的全部挂点结构，可挂载中距空空导弹、

　　近距格斗导弹、对地精确制导炸弹、副油箱等外挂载荷，每个挂点的挂架接口尺寸、载荷安装边界都做了匹配，可根据不同任务场景快速更换外挂配置，模拟不同作战任务下的整机挂载状态。座舱部分采用水泡形整体座舱盖设计，为飞行员提供全向视野，座舱内还原了弹射座椅、驾驶杆、油门杆、多功能显示器布局、仪表板结构等细节，座舱盖的开启方式为后翻式，模型中还原了座舱盖的铰链位置、开启角度，可展示地面维护时的座舱开启状态。从安装边界与尺寸匹配来看，整机的长宽高比例严格参考实机参数，翼展、机长、机高的比例误差控制在0.2%以内，各气动面的相对位置、发动机轴线与机身轴线的夹角、垂尾外倾角度都与实机保持一致，可直接用于气动仿真分析的基础模型、飞行动画制作、

　　航空科普展示、装备结构教学等场景。在结构细节处理上，模型对机身表面的维护口盖、雷达罩防雷条、空中受油探头、减速板、尾椎内的减速伞舱都做了还原，机身表面的蒙皮接缝、铆钉线都按照实机的工艺布局做了刻画，既保证了外观的还原度，也保留了结构设计的合理性，不会出现为了外观细节破坏结构承力逻辑的问题。对于航空装备设计从业者而言，该模型可作为重型战斗机气动布局、结构布置的参考案例，帮助理解翼身融合升力体设计的结构逻辑、矢量推力与气动面配合的操纵原理、多外挂点的载荷布置原则，也可用于航空类科普内容制作、模拟飞行模组开发等场景，模型的曲面质量较高，不存在破面、重叠面、非流形结构等问题，可直接导入各类三维软件进行后续的编辑、仿真、渲染工作。
