J型保持架深沟球轴承三维结构设计

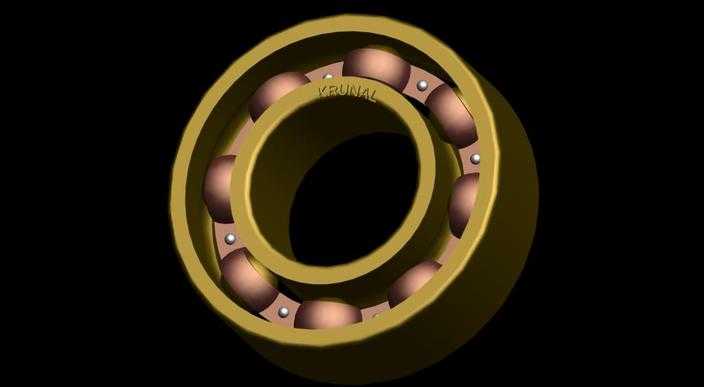

本作品为J型保持架结构的深沟球轴承三维模型，建模过程严格遵循滚动轴承的标准结构尺寸规范，在三维建模软件中通过旋转凸台命令分别完成轴承内圈、外圈的基体特征创建，内圈外侧与外圈内侧均设计有匹配钢球直径的弧形滚道，滚道的曲率半径经过参数化校准，保证与滚动体的接触角符合高速低负载工况的设计要求。保持架采用J型浪形结构设计，通过阵列命令均匀排布兜孔结构，每个兜孔的弧度与钢球外轮廓精准适配，既能够对钢球形成均匀的周向限位，避免滚动体在运转过程中发生相互摩擦碰撞，又预留了合理的间隙容纳润滑介质，降低运转过程中的摩擦阻力。模型的滚动体采用球形实体建模，通过圆周阵列命令沿保持架兜孔位置均匀排布，每个钢球与内外圈滚道、保持架兜孔的配合间隙均经过装配干涉检查，确保整体装配结构无错位、无干涉。材质渲染阶段，轴承内外圈与钢球采用高铬轴承钢的金属材质效果，表面添加细腻的金属反光与轻微的使用质感，还原真实轴承部件的金属光泽；J型保持架采用铜合金材质渲染，呈现出暖金色的金属质感，与钢质滚动体、套圈形成清晰的视觉区分，方便观察内部的装配结构。设计过程中重点考量该类轴承的高速低负载运转特性，J型保持架的轻量化结构能够有效降低轴承运转过程中的保持架惯性，配合均匀分布的滚动体载荷传递路径，可实现高速工况下的平稳低噪运作，模型完整还原了该类轴承的全部核心结构特征，可用于机械传动结构的装配演示、工况模拟以及相关机械设计的配套选型参考，能够直观展现J型保持架球轴承的内部构造与运作原理。
