1:3传动比直齿圆柱减速齿轮箱结构设计

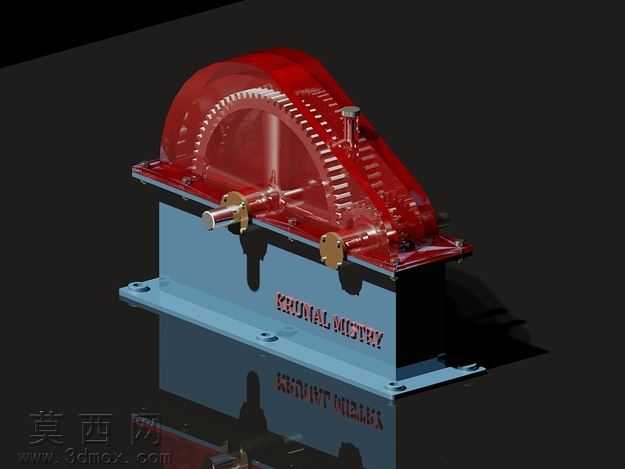

本作品为减速齿轮箱三维建模设计，整体采用上下剖分式箱体结构，在三维建模过程中严格遵循机械设计规范完成各零部件的参数化构建。建模阶段首先完成传动系统核心参数匹配，该齿轮箱减速比设定为1:3，各级传动均采用直齿圆柱齿轮，建模时精准控制齿轮模数、齿数、齿宽、压力角等核心参数，保证齿廓曲线符合渐开线设计标准，确保齿轮啮合时的传动精度与运行平稳性。箱体部分采用灰铸铁材质的视觉表现，下半箱体为承力基座，设置有安装固定用的地脚螺栓孔、轴承安装座孔，上半箱盖为圆弧拱顶结构，既可以容纳大尺寸传动齿轮的回转空间，也能提升箱体整体的结构刚度，箱盖与箱体结合面设置有定位销孔与连接螺栓位，保证装配时的定位精度与连接密封性。传动轴部分按照输入轴、中间轴、输出轴的传动路径依次建模，轴段设计匹配轴承安装位、齿轮定位轴肩、轴端密封位与外接动力连接轴伸，各轴段直径、长度参数均经过传动扭矩校核，保证轴类零件的结构强度。渲染阶段对不同零部件赋予差异化材质表现：箱体外表面做哑光铸铁质感处理，呈现金属铸件的细腻磨砂肌理；箱盖采用半透明红色工程塑料材质，可直观展示内部齿轮的啮合排布与传动结构；传动轴、齿轮啮合面做金属抛光质感处理，突出传动部件的加工精度；箱体表面的标识字样采用凸模雕刻效果呈现，还原真实产品的标识细节。设计过程中充分考虑减速箱的装配合理性，各零部件之间预留合理的装配间隙，轴承位、密封位的结构设计符合实际加工与装配要求，整体结构紧凑，传动路径清晰，可用于机械原理教学演示、减速装置结构参考、相关传动设备的设计选型参考，直观展现单级直齿圆柱齿轮减速箱的完整结构组成与传动逻辑，帮助理解减速装置的动力传递路径与各部件的功能作用。
