适配1.25寸豪江40管液压弯管设备结构设计

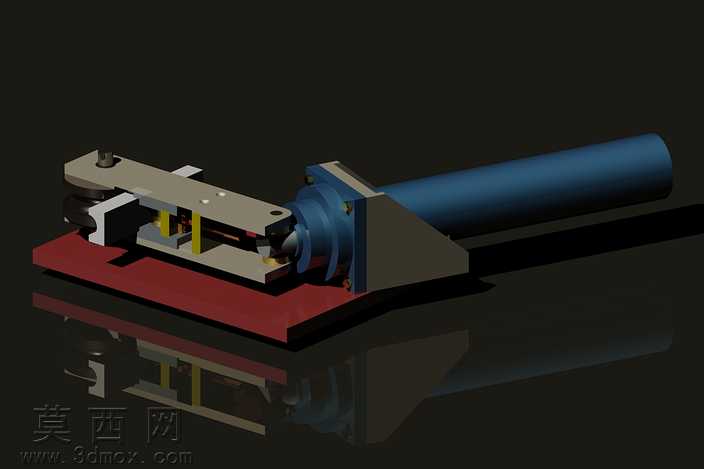

本作品为针对1.25英寸豪江40管加工设计的液压驱动弯管设备三维模型，建模过程中严格遵循管材弯曲加工的工艺参数要求，对各功能部件的装配关系、运动行程进行了1:1比例的精准还原。模型构建时首先完成核心执行部件的参数化绘制：卧式布置的液压油缸作为动力输出单元，缸体通过带加强筋的L型安装支座固定在红色涂装的设备底座上，支座与底座的连接螺栓孔位、加强筋的厚度与倾斜角度均按照实际受力需求设计，保证油缸工作时的结构稳定性。油缸活塞杆前端连接弯管执行的夹紧成型机构，该机构包含上下对称布置的夹紧压块、弯管成型模腔以及定位挡块，其中夹紧压块的夹持面做了适配圆管外壁的圆弧处理，避免管材夹持过程中出现表面压痕或变形，模腔的弯曲半径严格匹配1.25寸豪江40管的弯曲工艺要求，保证弯管成型后的角度与圆度符合加工标准。底座部分采用加厚钢板焊接结构的设计思路，建模时对底座的安装平面做了平面度约束，同时预留了设备固定的地脚螺栓孔位，保证设备运行时的整体刚性。渲染阶段对不同部件赋予了贴合实际加工场景的材质：液压油缸缸体赋予深蓝色金属烤漆材质，金属结构件根据加工工艺不同分别赋予银灰色机加工金属材质、黑色氧化处理材质，底座赋予红色防锈漆材质，夹紧机构的耐磨部件赋予黄色硬质合金材质，通过光影调整清晰展现各部件的装配层次与结构细节，直观呈现设备的工作原理：液压油缸活塞杆伸出时推动夹紧机构沿导轨方向运动，配合固定端的成型轮完成管材的弯曲成型作业，整体结构紧凑，动力传递路径清晰，可直接用于弯管加工设备的方案验证、加工工艺模拟以及生产制造参考。
