木工集尘桶内置旋风分离挡板结构

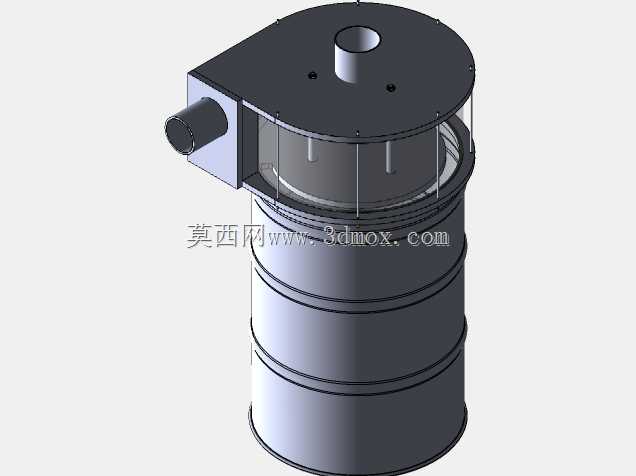

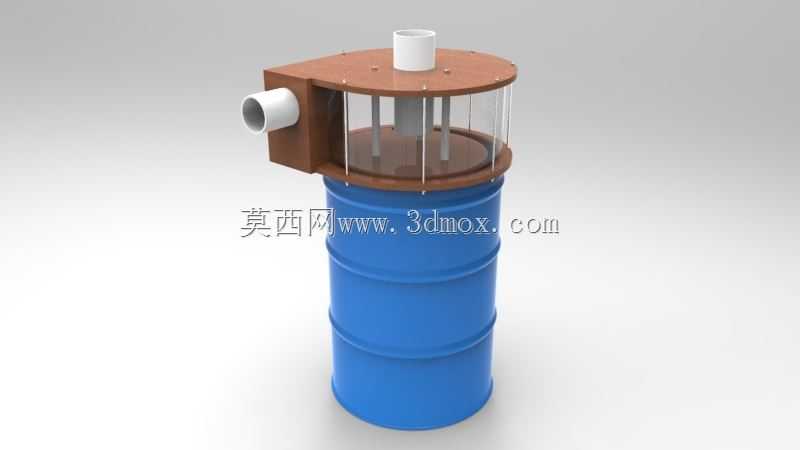

这款结构是针对小型木工加工场景设计的前置粉尘分离装置，主要适配小型木工坊、家庭木工工位的粉尘收集需求，解决常规吸尘器直接吸纳木屑时滤芯易堵塞、吸力衰减快的痛点。装置采用标准工业油桶作为下部集尘腔体，利用油桶本身的密封性能与大容量腔体，储存分离后的木屑粉尘，无需频繁倾倒积尘，适配日常木工作业的连续集尘需求。上部的分离腔体采用透明围板设计，可直观观察内部气流运行状态与积尘高度，方便使用者及时判断是否需要清理桶内积尘，避免积尘过高影响分离效果。顶部设置的竖向接口用于连接真空源，也就是配套的2马力家用或小型工业吸尘器，侧部的横向接口用于连接木工设备的吸尘管路，可对接台锯、带锯、砂光机、雕刻机等各类产生木屑粉尘的木工加工设备。内部的挡板结构采用旋风分离的设计逻辑，含尘气流从侧部接口进入腔体后，会沿挡板与桶壁形成的环形通道做螺旋向下运动，在离心力作用下，质量较大的木屑颗粒会被甩向桶壁，失去动能后沿壁面落入下部油桶内，经过初步分离的气流向上折返，从顶部接口进入吸尘器，大幅减少进入吸尘器主机的粉尘量，延长吸尘器滤芯使用寿命，维持稳定的吸尘吸力。设计上充分考虑了安装适配性，整体结构直接架设在标准200L工业油桶的桶口位置，无需对油桶进行破坏性改造，上部结构通过螺栓与桶沿压紧固定，密封胶条保证腔体的气密性，避免漏风影响分离效率。透明围板采用螺栓与上下法兰盘连接，拆卸方便，可快速打开清理内部附着的细粉，维护操作简单。侧部进气接口与顶部出气接口均采用标准管径设计，可直接匹配市面上常见的木工吸尘软管尺寸，无需额外制作转接头，安装对接便捷。整体结构没有复杂的运动部件，依靠纯气动结构实现粉尘分离，运行过程无额外能耗，故障率极低，适合小型木工场景长期稳定使用，能够有效过滤90%以上的大颗粒木屑，大幅降低后续吸尘设备的维护频率，改善木工工位的作业环境，减少木屑粉尘扩散对操作人员健康的影响。
