发动机连杆组件金属结构三维设计

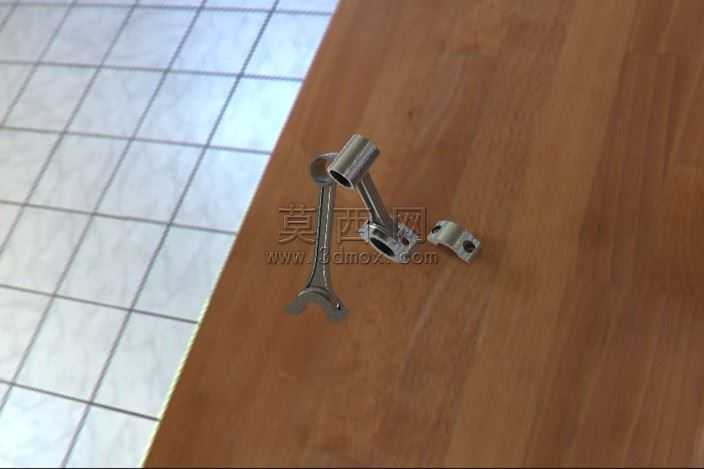

本作品为发动机连杆组件的三维设计成果，建模阶段采用SolidWorks软件完成全参数化构建，首先针对连杆主体的杆身、大小端孔、连接凸台等核心结构进行草图绘制，通过拉伸、旋转、切除等基础特征命令搭建主体框架，再对大小端的过渡圆角、杆身的工字型截面、螺栓安装沉孔等细节特征进行精细化处理，保证各部位尺寸符合内燃机连杆的常规设计规范，同时配套完成连杆盖、连接螺栓等附属零件的独立建模，所有零件间的装配关系完全按照实际机械连接逻辑设定，大小端孔的同轴度、连杆盖与主体的贴合面间隙等装配公差均在建模阶段进行参数约束，避免后续装配出现干涉问题。渲染阶段采用金属材质预设，针对连杆的锻钢材质特性调整材质的粗糙度、反射率参数，模拟出金属机加工后的哑光金属质感，搭配木质桌面、瓷砖地面的场景材质，通过三点布光方案打亮零件的结构轮廓，清晰展现出连杆杆身的截面变化、大小端的孔位结构以及连杆盖的卡扣式连接结构，渲染输出的效果图能够直观呈现零件的真实外观形态。设计过程中重点考量连杆的传动受力特性，杆身采用工字型截面设计在保证结构强度的同时降低零件自重，大小端的孔位预留轴瓦安装空间，连接部位的螺栓孔位按照标准紧固件尺寸设定，整体结构完全适配内燃机曲柄连杆机构的运动需求，可用于机械原理教学、发动机结构展示以及相关零部件的设计参考，建模过程中所有特征均保留参数化编辑属性，可根据不同排量发动机的尺寸需求快速调整杆长、孔径等核心参数，具备较高的二次修改便利性。
