高负载线性导轨滑块精密传动组件

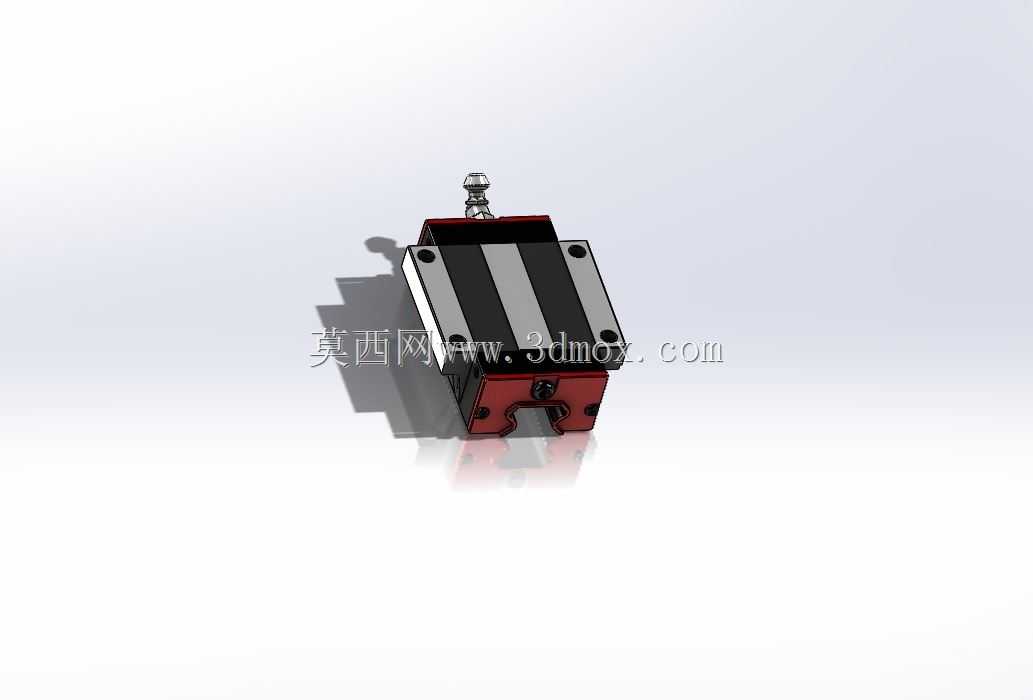

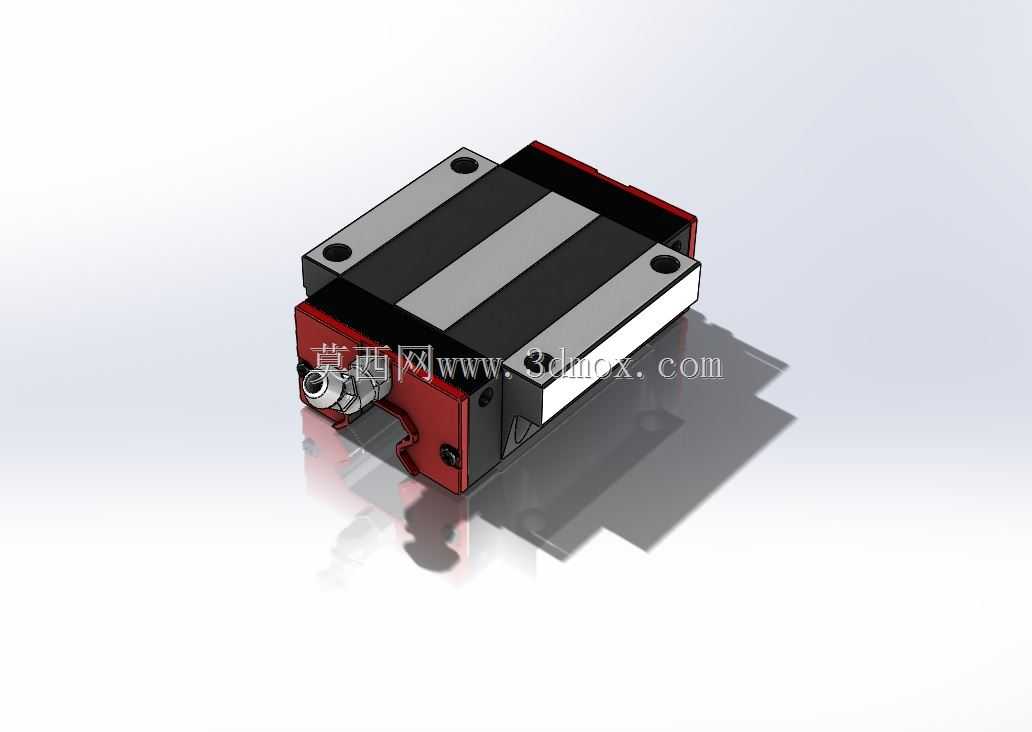

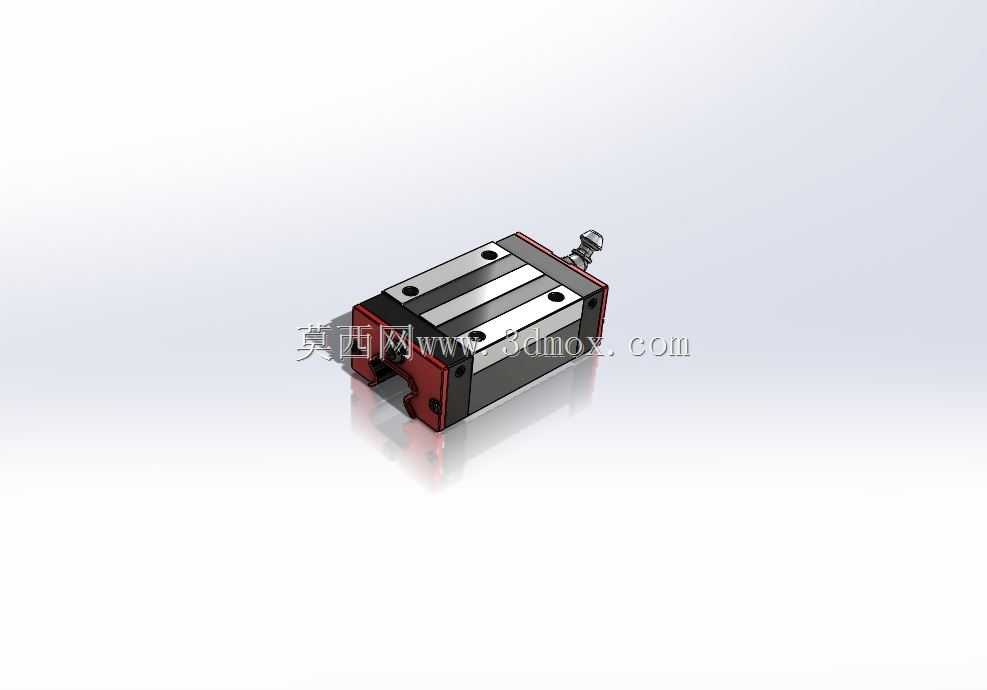

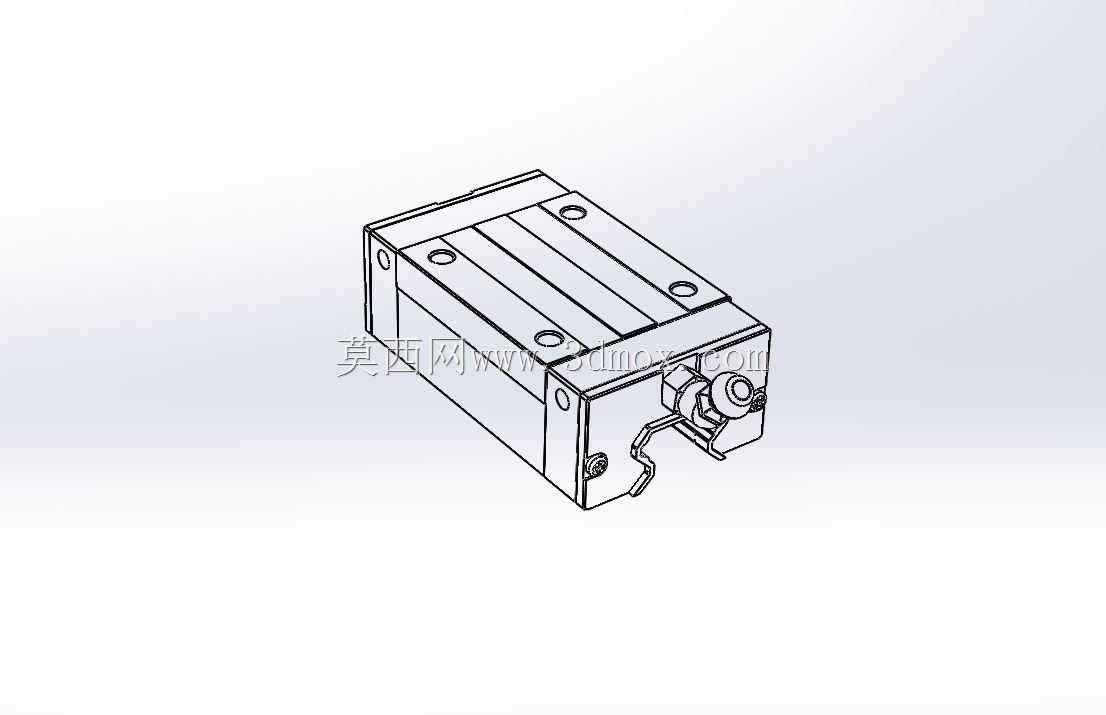

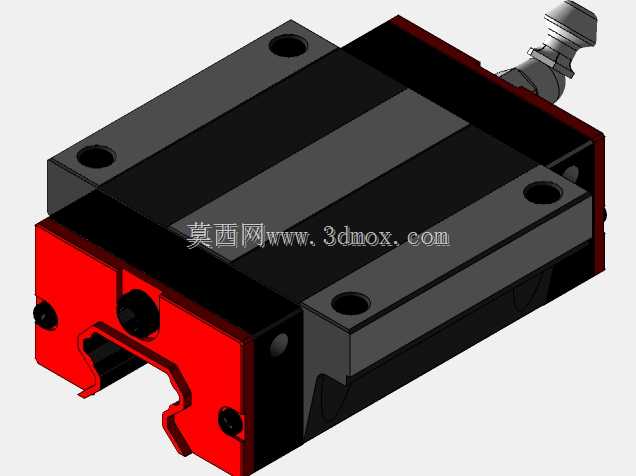

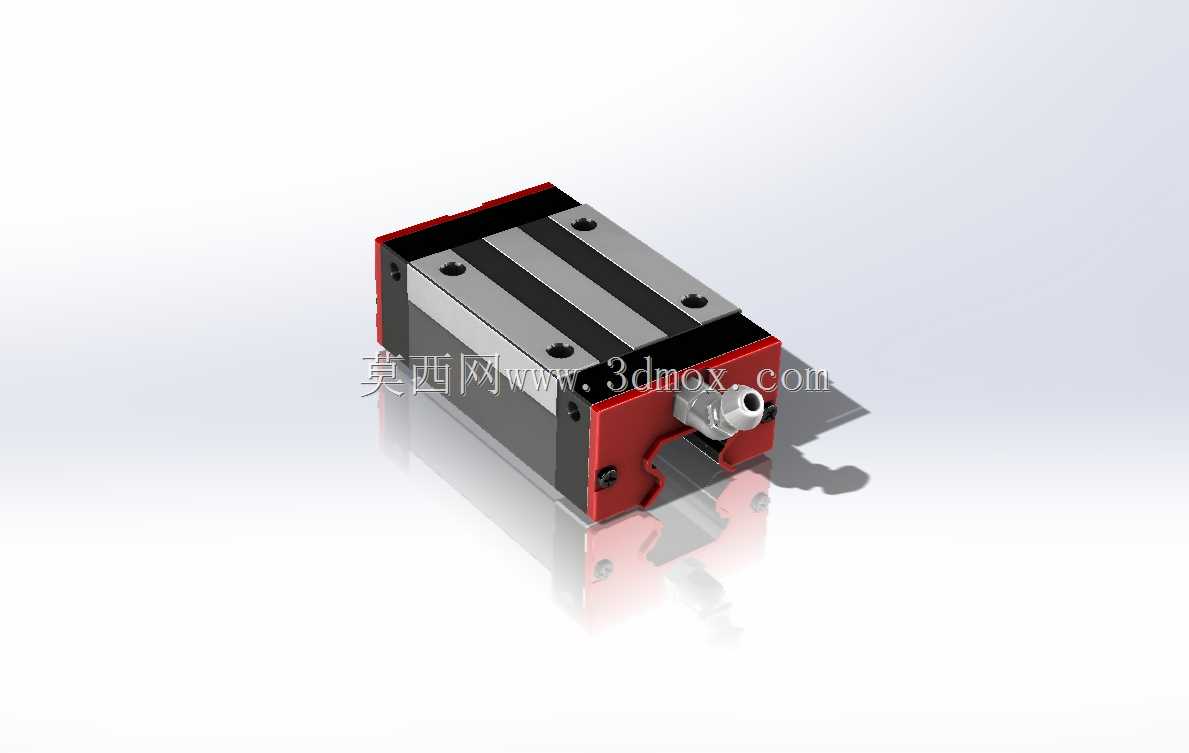

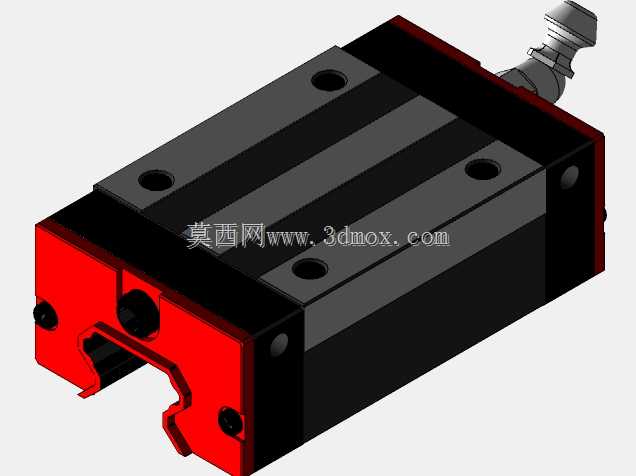

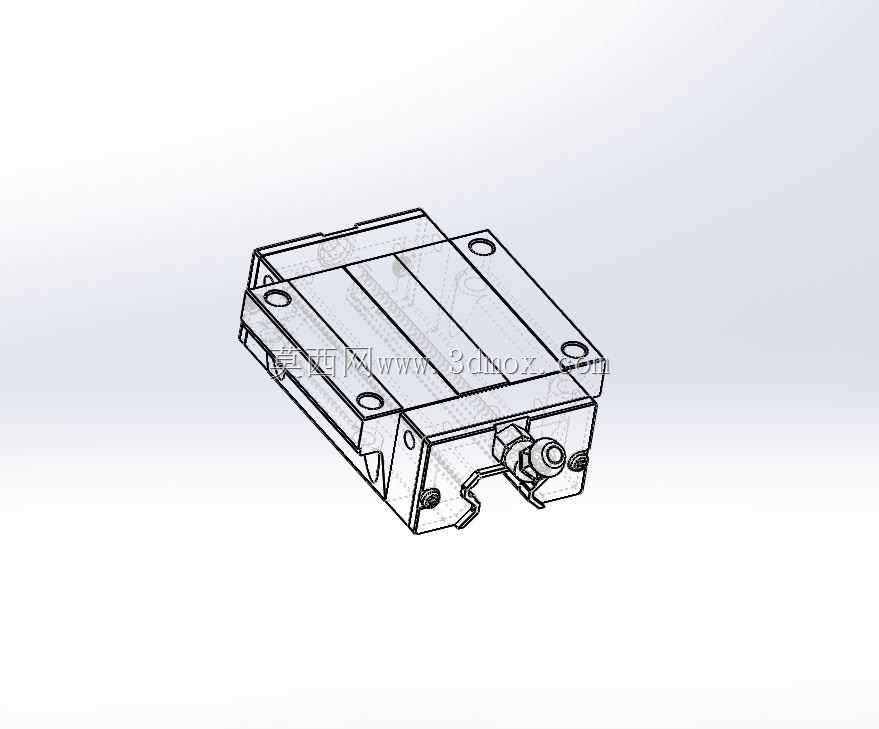

这款线性导轨滑块是直线传动系统中的核心导向承载部件，广泛应用于数控机床进给轴、工业机器人直线行走轴、自动化生产线移栽模组、精密检测设备位移平台、电子制造贴装设备等需要高精度直线往复运动的场景中，承担着承载运动负载、约束运动轨迹、降低传动摩擦阻力的核心作用，是保障设备运动精度与运行平稳性的关键基础零部件。该滑块采用四方型标准本体结构设计，主体以高强度合金钢为基材经淬硬处理加工而成，滚道面经过精密磨削加工，可与配套导轨的滚道形成连续的滚动接触摩擦副，相比传统滑动导向结构，摩擦阻力可降低至滑动结构的五十分之一，不仅能大幅降低设备驱动功率损耗，还能有效减少低速运动时的爬行现象，实现微米级的进给定位精度。滑块两端配置了集成式密封端盖与注油接口，密封端盖采用耐磨弹性橡胶材质，可有效阻挡加工过程中产生的切屑、粉尘、切削液等杂质进入滑块内部滚道，避免滚道与滚动体出现异常磨损；侧置的注油接口可直接连通内部滚道润滑通道，无需拆解滑块即可定期补充润滑脂，保障滚动接触面长期处于良好润滑状态，大幅延长组件的整体使用寿命。滑块侧面与端面预留了标准化的安装螺纹孔位，可直接通过内六角螺栓与设备运动工作台面连接，安装基准面经过精密铣磨加工，平面度与垂直度控制在微米级公差范围内，能够保障安装后滑块与导轨的平行度要求，避免安装偏差带来的额外运行阻力与精度损失。在设计过程中，该滑块采用了等载荷分布的滚道排布设计，四列钢球滚道以45度接触角对称布置，可同时承受径向载荷、双向横向载荷与倾覆力矩，在单滑块偏载安装的场景下也能保持稳定的承载能力与运动精度，适配多种复杂安装工况。滑块的整体外形尺寸遵循行业通用安装规范，长度、宽度与安装孔距均符合通用互换标准，可直接替换同规格的同类型导轨滑块产品，无需对设备安装基面进行二次加工，大幅降低设备维护与改造成本。在实际运行过程中，滑块沿配套导轨做直线往复运动时，内部滚动体可通过端盖内的回流通道实现无限循环，将滑块与导轨之间的滑动摩擦转化为滚动摩擦，即使在高速往复运动的工况下，也能保持极低的运行温升与振动噪声，可满足高速自动化设备长时间连续运行的使用需求。
