梅花型弹性轴连接联轴器结构设计

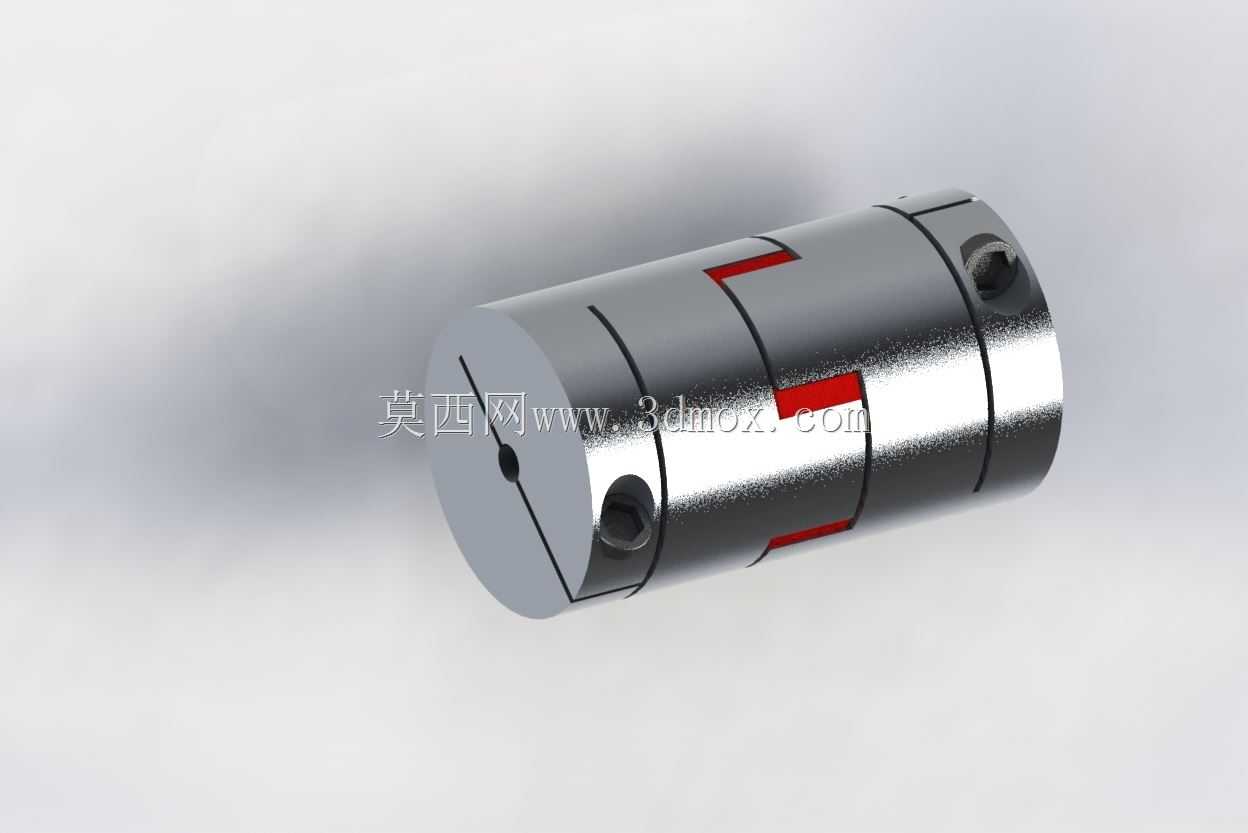

这款梅花型弹性联轴器是机械传动系统中应用极为广泛的轴系连接部件，主要用于连接两根同轴线布置的传动轴，在主动轴与从动轴之间稳定传递旋转扭矩，同时补偿两轴在安装运行过程中产生的径向、角向与轴向偏差，避免轴系因安装对中误差、负载冲击产生额外的附加应力，有效保护驱动端与负载端的核心传动部件。在实际工业场景中，这类联轴器常被用于机床进给传动系统、伺服电机输出端连接、自动化输送设备动力传输、小型泵类与风机的轴系对接等场景，尤其适配转速平稳、存在小幅冲击负载的中低扭矩传动工况，相比刚性联轴器具备更优的缓冲减震性能，能大幅降低传动过程中的振动传递，提升整套设备的运行平稳性与核心部件使用寿命。

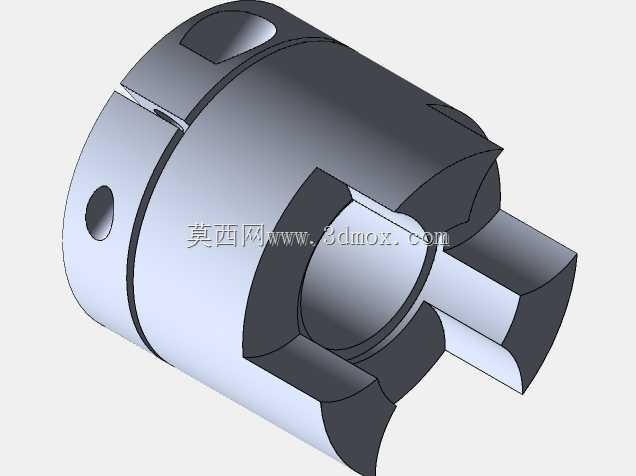

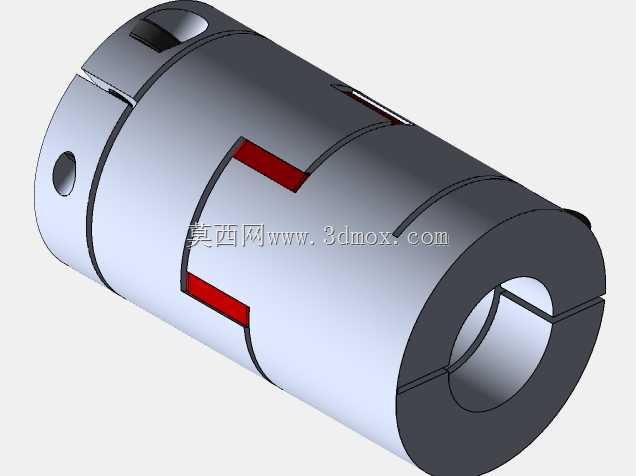

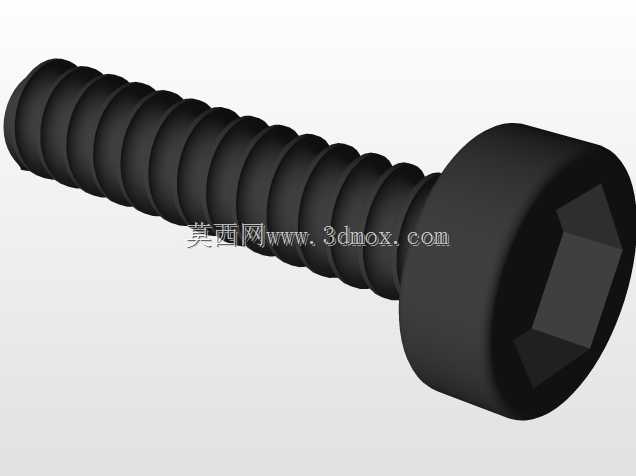

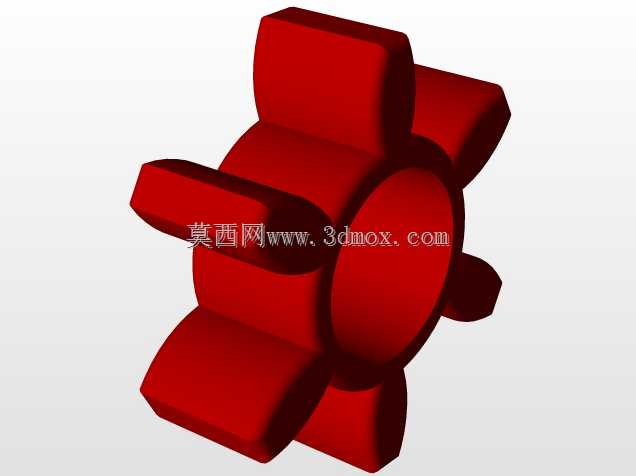

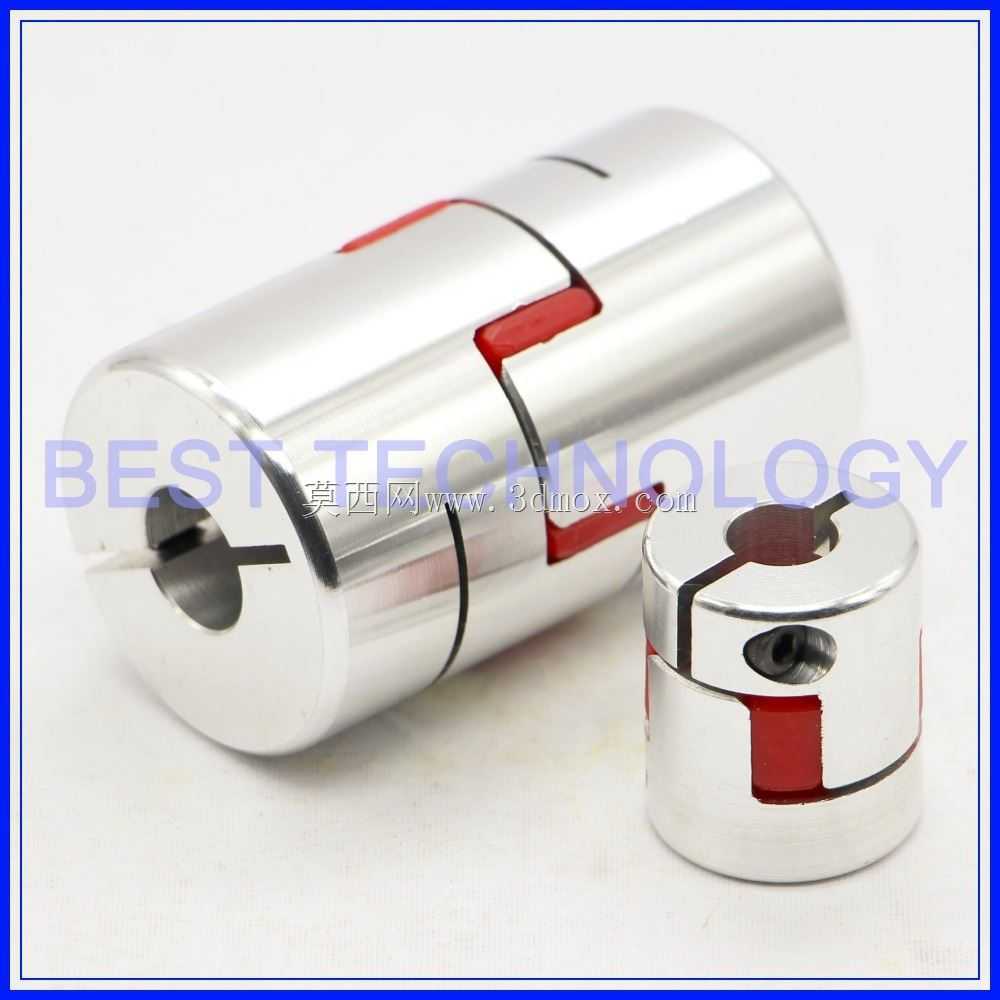

从产品功能特性来看，这款联轴器采用分体式夹爪抱紧结构，两端的金属毂体为高强度铝合金材质加工而成，表面经阳极氧化处理提升耐磨与抗腐蚀性能，中间嵌入的红色梅花形弹性体为聚氨酯材质，具备优异的弹性与耐疲劳性能，在传递扭矩的同时可以吸收传动过程中的冲击振动，当设备出现过载情况时，弹性体首先发生形变甚至破损，能够避免两端轴件与核心传动部件被刚性扭矩损坏，起到过载保护的作用。两端的抱紧结构通过侧面的紧定螺钉实现与轴的锁紧固定，安装时无需加热或复杂工装，只需将两端轴插入对应轴孔后拧紧紧定螺钉即可完成固定，拆装维护十分便捷。

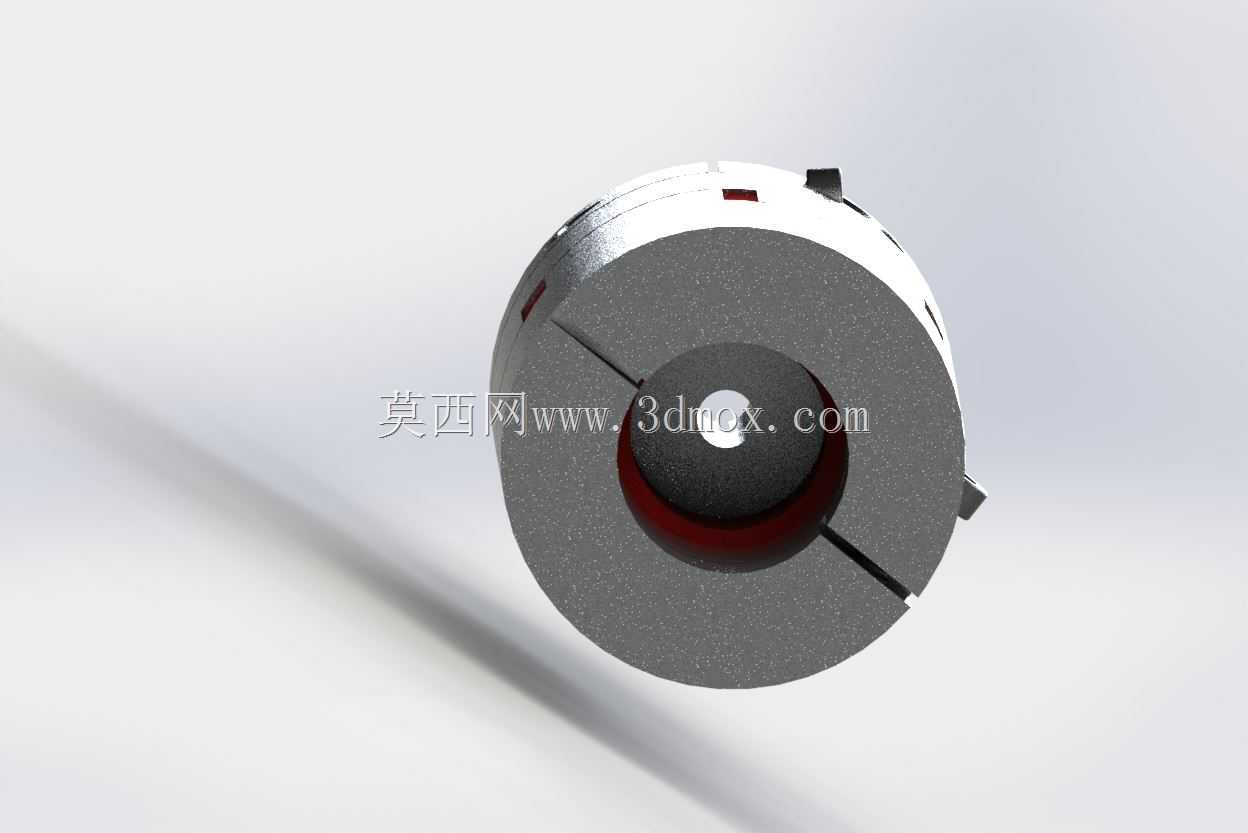

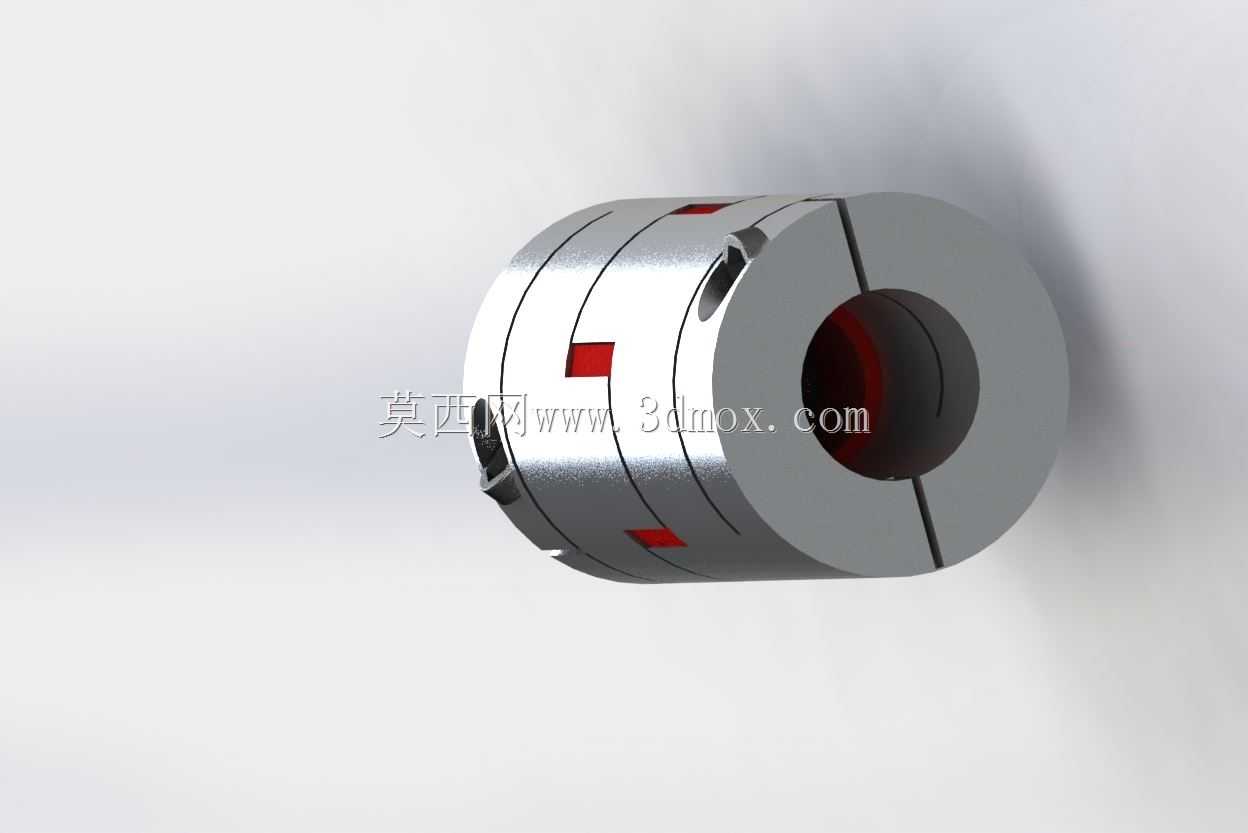

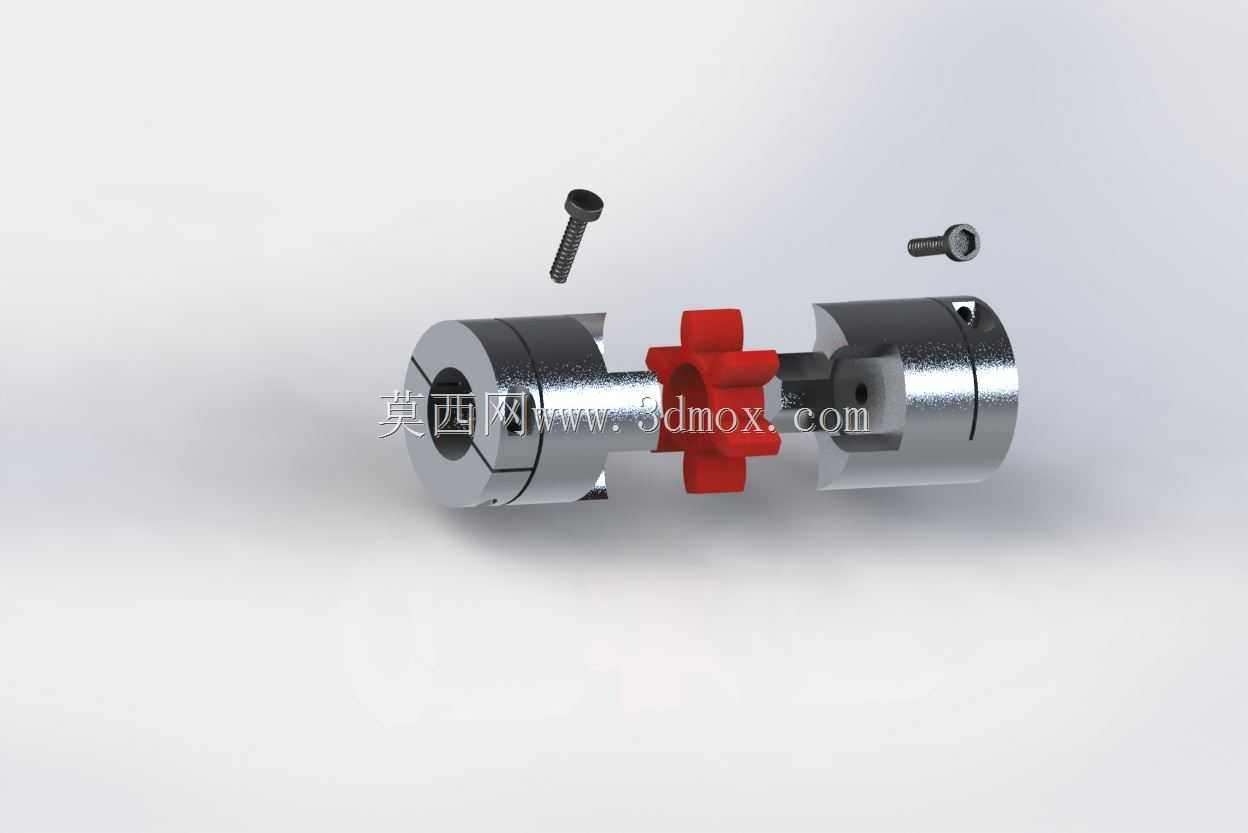

在设计思路上，这款联轴器采用参数化可编辑的设计逻辑，当前版本适配最大轴径23毫米的连接需求，设计者预留了轴孔尺寸的调整空间，可以根据不同的轴径参数快速修改轴孔直径、键槽尺寸，适配不同功率、不同安装尺寸的传动场景。整体外形为圆柱形结构，最大外径与整体长度匹配常规传动空间的安装边界，安装时无需额外预留过大的操作空间，径向尺寸紧凑，尤其适合安装空间受限的紧凑型设备内部。联轴器两端的夹爪采用对称式分布设计，保证旋转过程中的动平衡性能，在额定转速范围内运行时不会产生额外的离心振动，适配多数中高速传动的运行需求。弹性体与金属毂体的卡槽采用间隙配合设计，装配时可以快速嵌入更换，当弹性体出现磨损老化时无需拆卸两端的轴连接结构，即可快速完成弹性体的更换，大幅降低设备维护的时间成本与人力成本。
