正弦窦状屏障传动机构三维设计

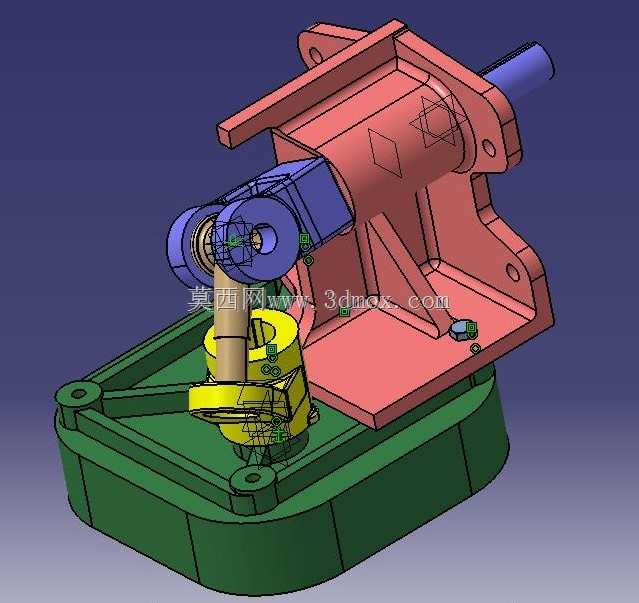

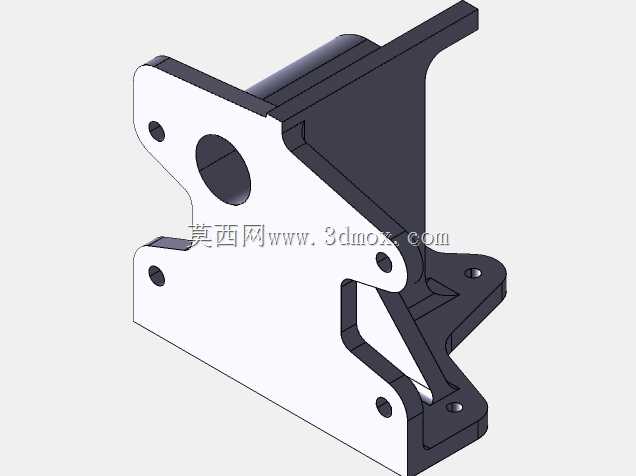

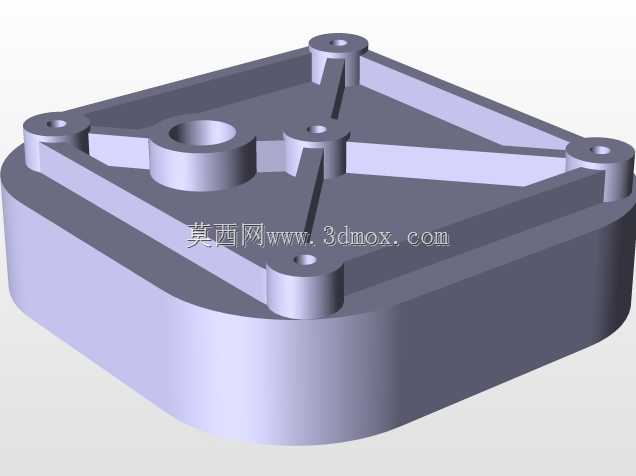

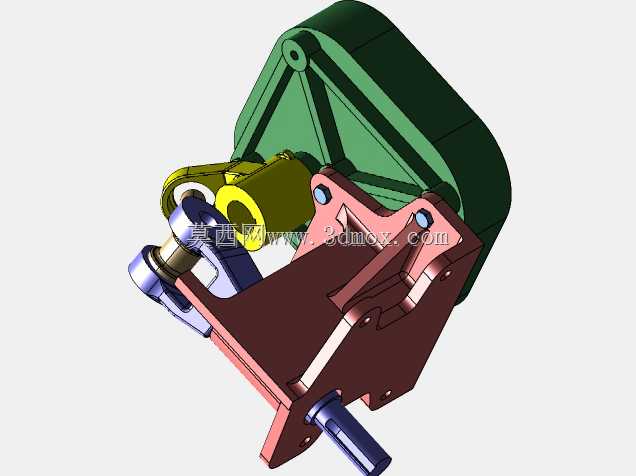

该正弦窦状屏障传动机构主要应用于小型自动化设备的定程往复运动输出场景，常见于轻工包装生产线的间歇送料工位、小型检测设备的探针往复驱动单元、以及教学演示类机械原理实验台的核心传动模块，能够将输入轴的连续旋转运动，通过正弦运动副的约束转换为从动件的规律直线往复运动，相比传统曲柄滑块机构，其输出的运动加速度曲线更平滑，运行过程中无刚性冲击，适合中低载荷下需要平稳往复动作的工况。从功能特性来看，该机构通过偏心轴段与正弦轮廓屏障的配合，将旋转输入转化为垂直方向的规律位移，下部的绿色箱式基座为整个机构提供稳定的安装支撑，基座上预留的四个沉头安装孔可直接通过螺栓固定在设备安装面板上，上部的红色支架构件承担输入轴的径向支撑作用，支架侧面的加强筋结构有效提升了支撑刚度，避免轴系运行过程中出现形变抖动。设计过程中优先考虑了运动副的配合精度，偏心轴与蓝色摆动构件之间采用轴套配合降低摩擦阻力，黄色的正弦轮廓屏障与从动件的接触端面做了圆弧过渡处理，减少运动过程中的接触应力，同时各构件的壁厚设计兼顾了结构强度与轻量化需求，基座采用箱式结构既可以容纳下部的传动组件，也能在一定程度上阻隔运行过程中的润滑脂飞溅，适配开放式的设备安装环境。从安装边界来看，整体机构的基座轮廓为带圆角的矩形结构，安装孔位的中心距适配常规小型设备的安装面板孔距标准，输入轴的伸出端长度预留了联轴器安装空间，可直接与常规微型驱动电机的输出轴对接，上部支架的安装面与基座底面保持严格的平行度公差，保证输入轴的回转轴线与从动件的运动方向保持垂直，避免出现运动卡滞的问题。机构的各运动构件之间预留了合理的运行间隙，既不会因为间隙过大导致运动回程误差，也不会因为间隙过小出现热胀卡滞的问题，适合在常温常规车间环境下长期稳定运行，其输出的往复运动行程由偏心轴的偏心距决定，可根据实际工况需求调整偏心距参数来适配不同的行程要求，整体结构紧凑，零部件数量少，装配维护难度低，不需要复杂的调试即可投入使用。
