单活塞压缩机连杆结构三维设计

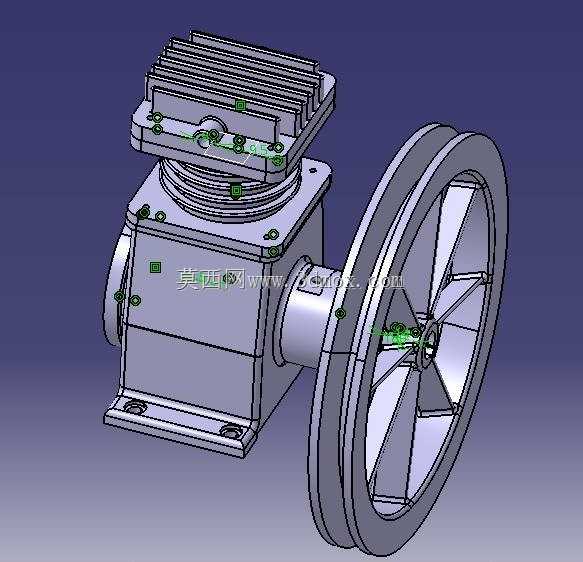

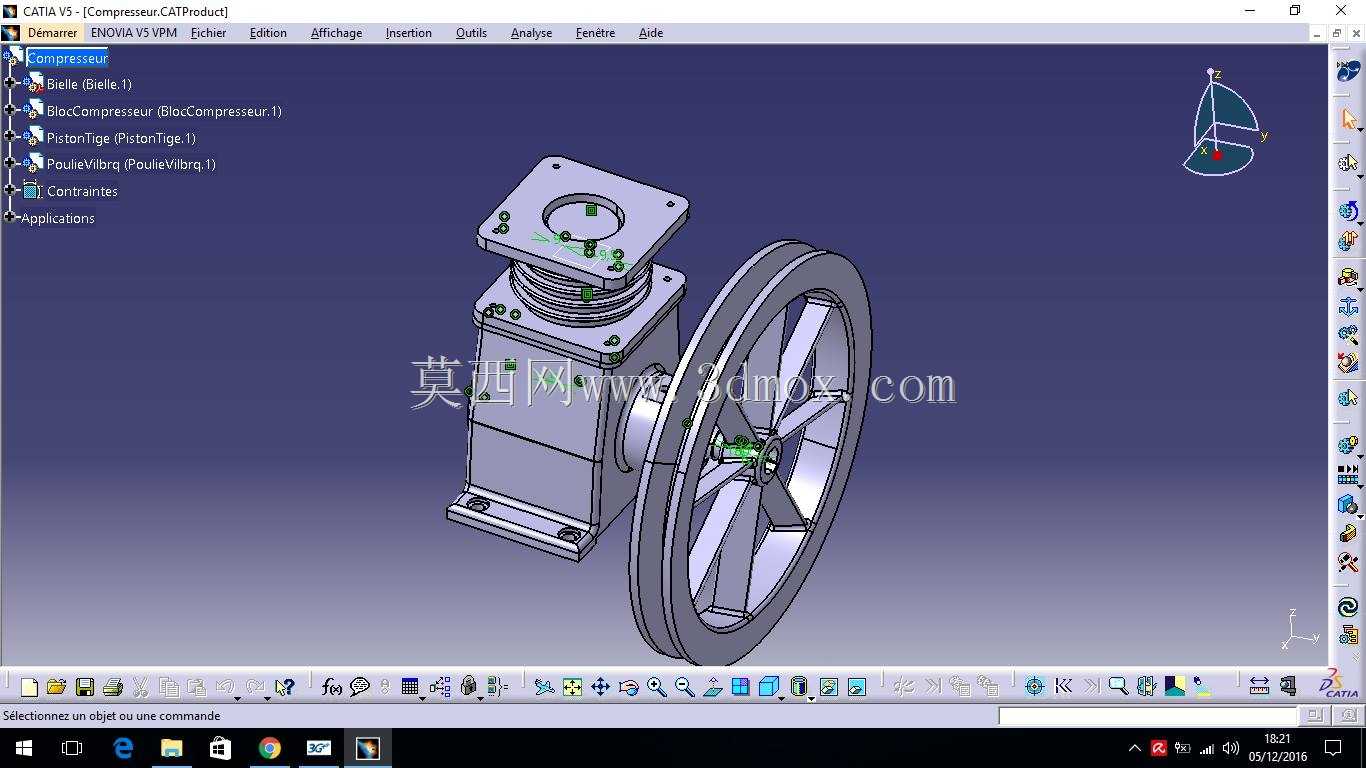

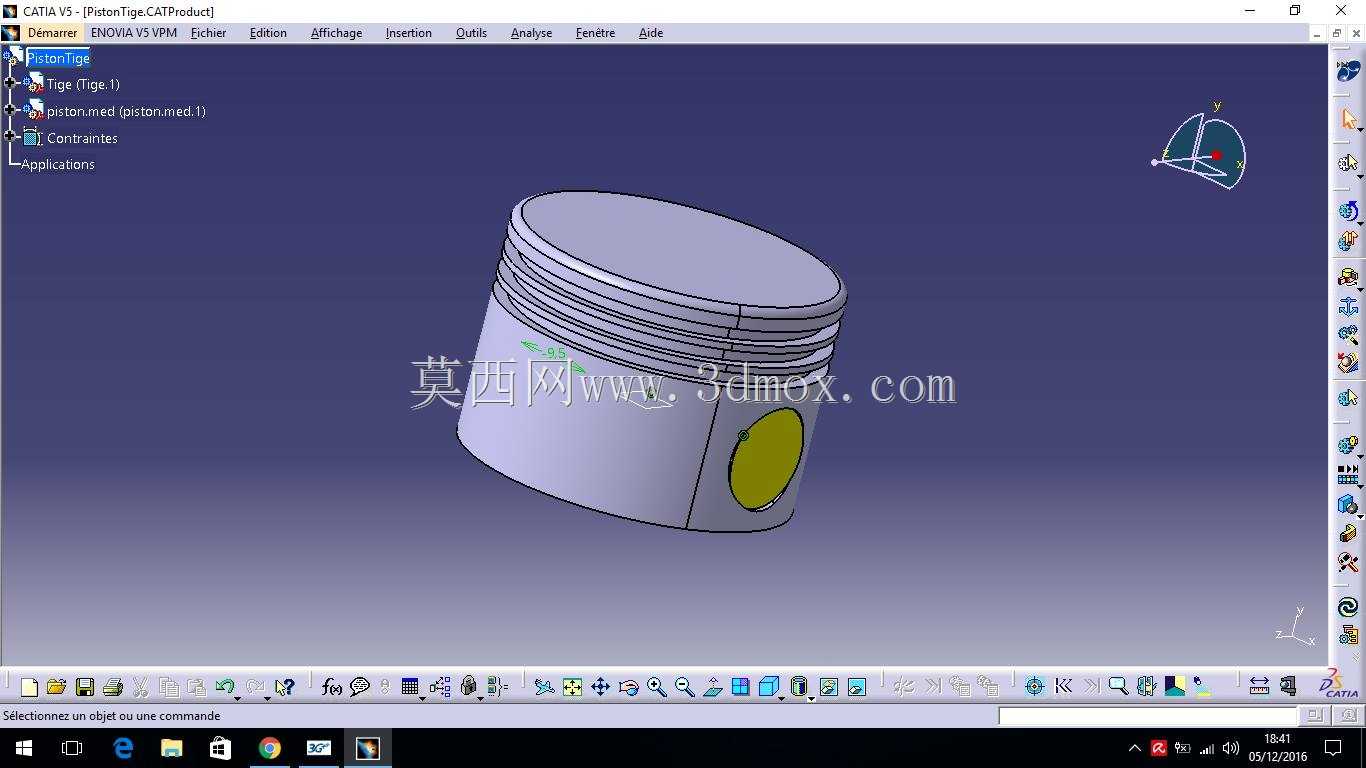

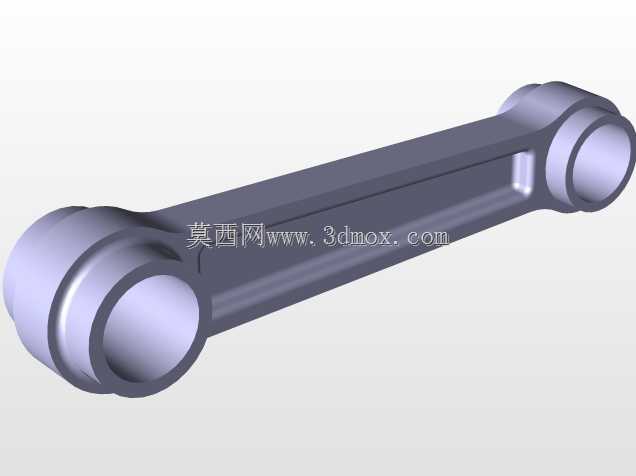

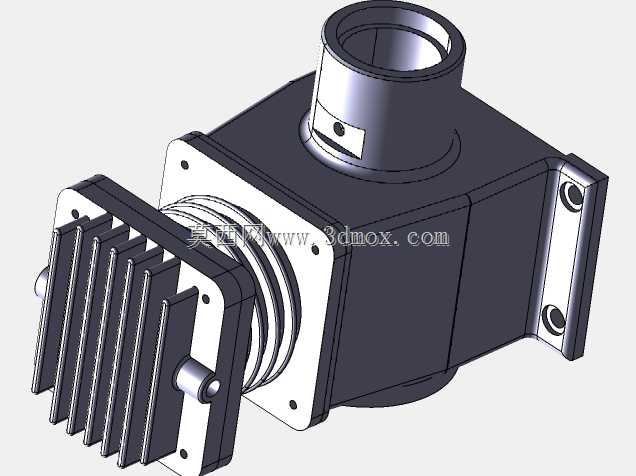

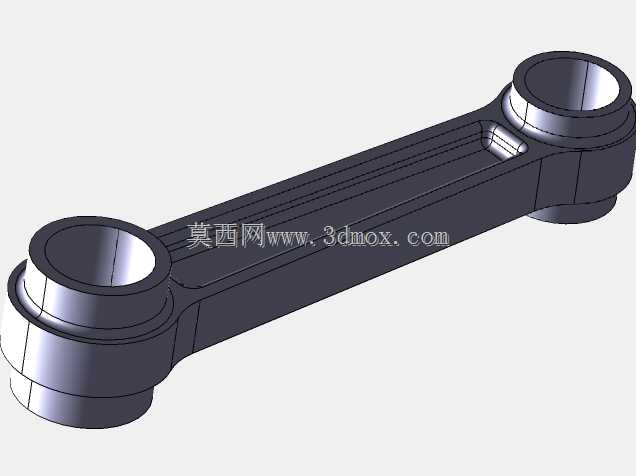

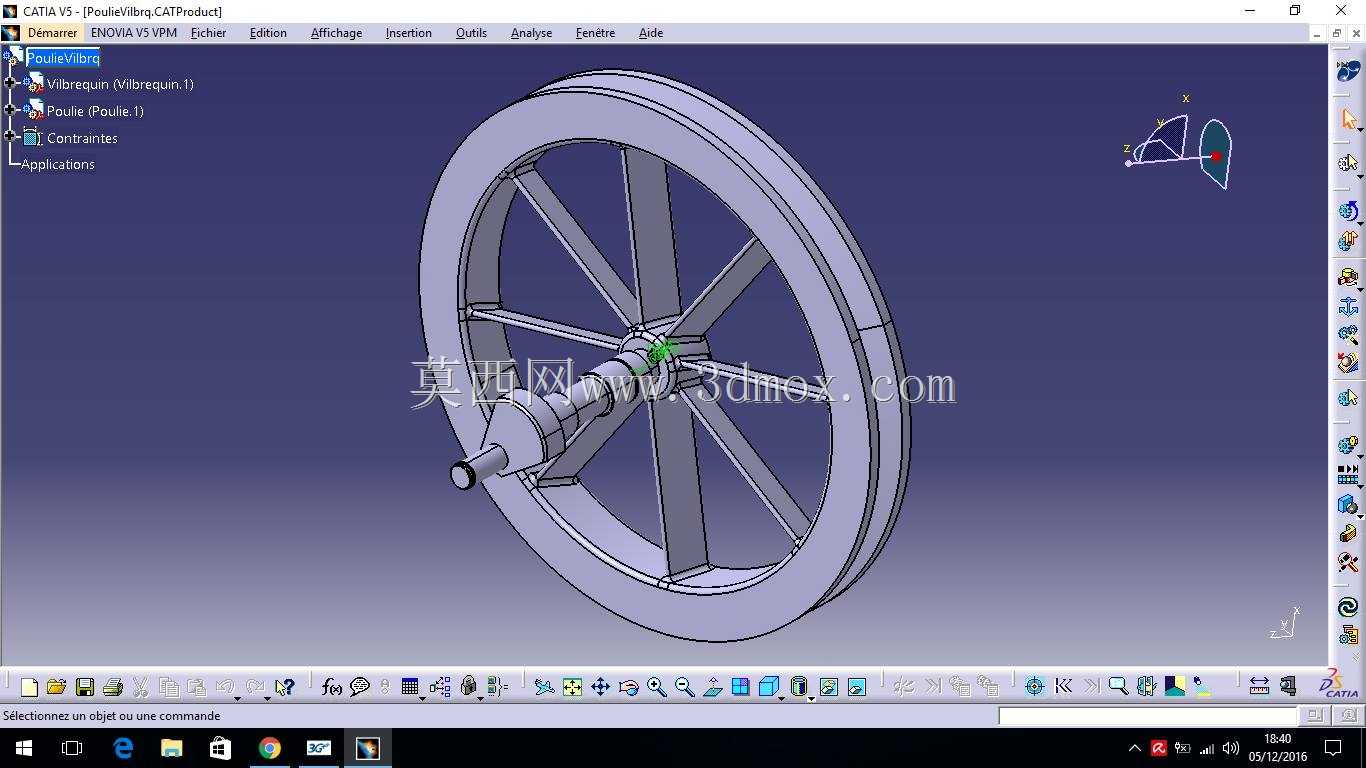

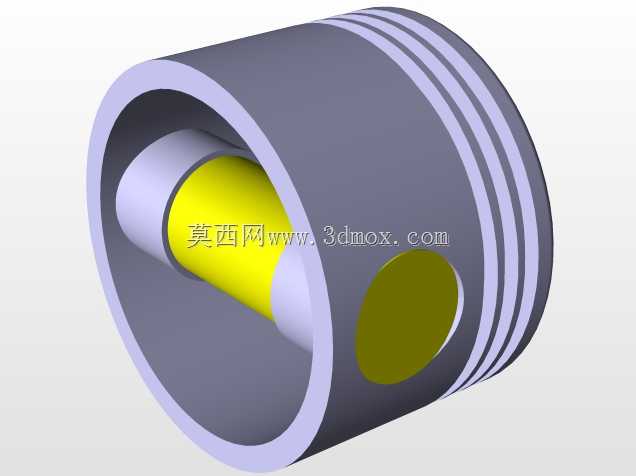

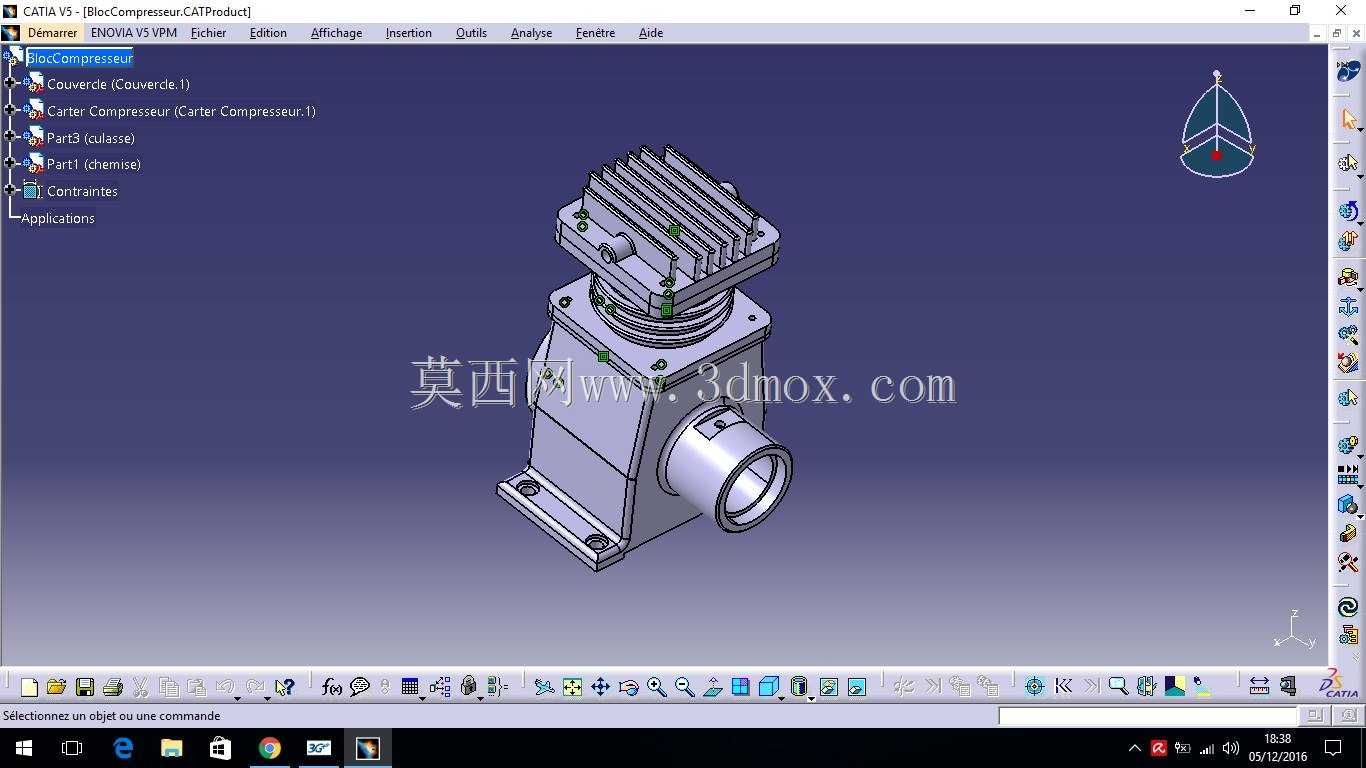

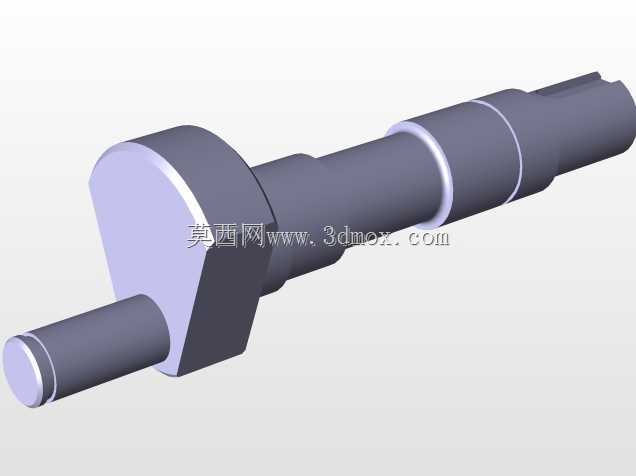

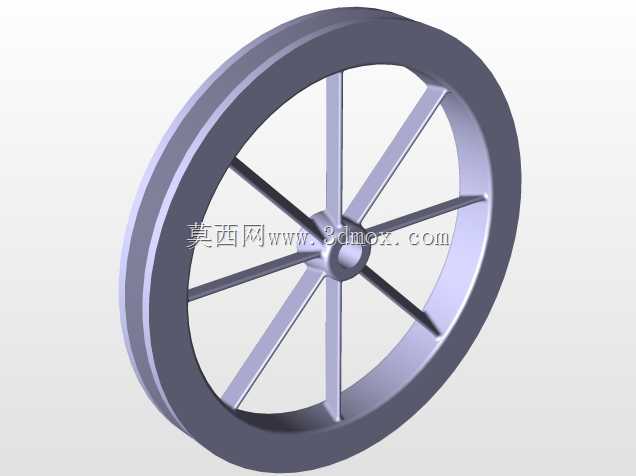

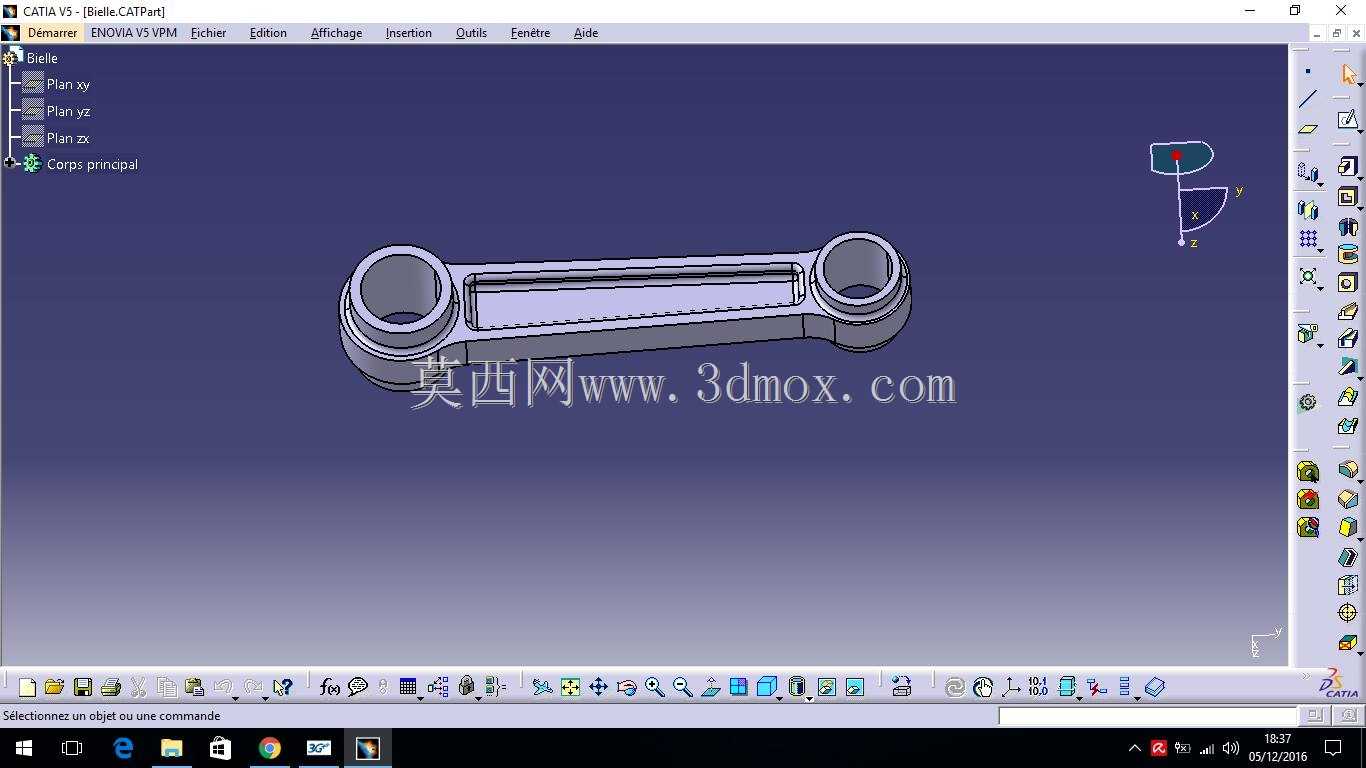

该部件是单活塞压缩机内部的核心传动连杆构件，主要应用于小型往复式活塞压缩设备中，承担着将曲轴的旋转运动转化为活塞往复直线运动的关键动力传递作用，在小型空气压缩、制冷压缩、低压气源供给等场景的压缩设备中都能见到这类结构的身影，是保障压缩机动力传输稳定、压缩行程精准的核心受力部件。从实际用途来看，该连杆两端分别连接曲轴曲柄销与活塞销，工作过程中需要持续承受交变的拉压载荷与惯性冲击力，因此结构设计上充分考虑了受力分布的合理性，杆身采用工字形截面构型，在保证整体结构强度与刚度的前提下，尽可能降低构件自身重量，减少往复运动过程中产生的惯性力，降低设备运行过程中的振动与额外功耗。从设计思路来看，两端的环形连接端分别做了加厚处理，用于装配轴瓦或衬套，降低连接部位的摩擦损耗，延长部件使用寿命；杆身与两端环座的过渡位置采用大圆弧过渡设计，有效避免应力集中问题，防止长期交变载荷下出现结构疲劳断裂的情况；杆身表面设置的加强筋结构，进一步提升了杆身的抗弯曲、抗扭转变形能力，即使在高转速运行工况下也能保持结构尺寸的稳定性，保障活塞运动行程的精度，避免出现活塞偏磨、压缩腔漏气等问题。从外形尺寸与安装边界来看，该连杆整体为长条形对称结构，两端环形孔的孔径分别匹配对应规格的曲轴曲柄销与活塞销尺寸，两孔中心距严格对应压缩机的设计行程参数，安装时需要保证两端孔的轴线平行度符合装配要求，避免运行过程中出现卡滞、偏磨问题；构件整体的外轮廓尺寸充分考虑了压缩机曲轴箱的内部安装空间，运动过程中不会与箱体内壁、其他运动构件发生干涉，能够顺畅完成往复摆动动作，适配小型单活塞压缩机的紧凑内部布局需求，保障设备整体运行的平稳性与可靠性。
