小型单缸活塞式空气压缩核心结构

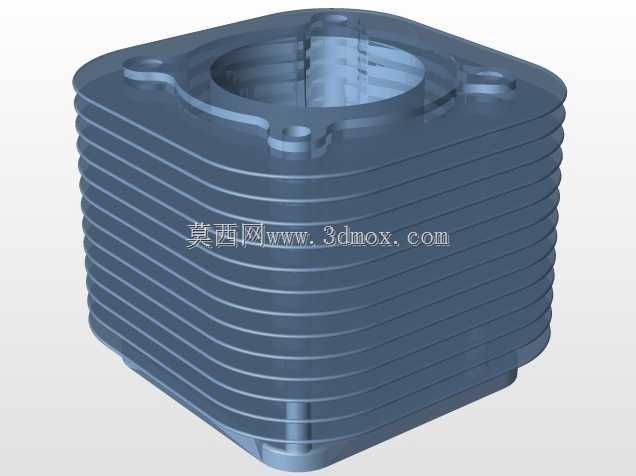

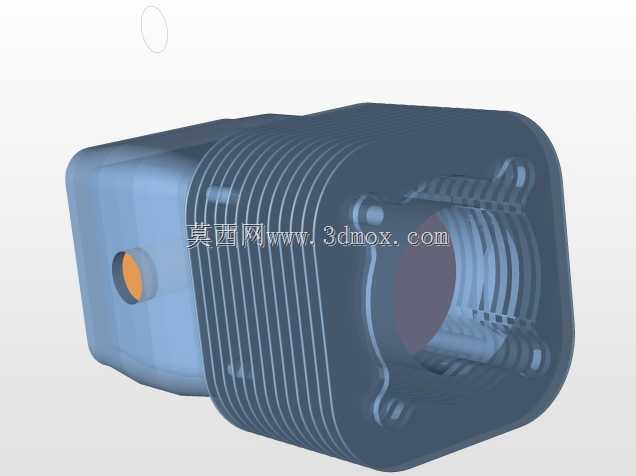

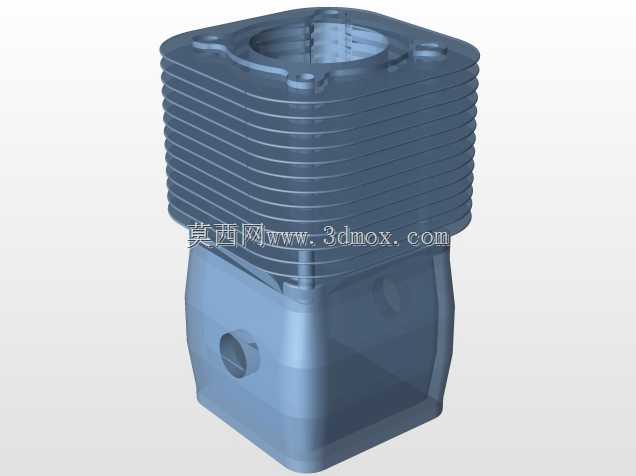

　　在小型气动系统、便携气源设备、家用小型气泵以及教学演示教具的开发场景中，这类简化结构的活塞式压缩单元是核心做功部件，很多入门级气动供给设备的核心压缩段都会采用这类布局，不需要复杂的多级压缩结构，就能满足0.3-0.8MPa区间的低压压缩空气输出需求，适配小型气动工具供气、实验台低压气源、简易气动回路动力供给等场景。从结构设计逻辑来看，这个模型还原了活塞压缩机最核心的功能分区：外侧带密集环形散热鳍片的部分是气缸缸体的散热段，这类小型压缩机大多采用风冷散热，鳍片的排布方向顺着设备运行时的冷却风流向设置，不需要额外加装复杂的水冷夹套，就能把压缩过程中产生的热量通过鳍片快速散到空气中，避免缸内温度过高导致润滑失效、密封件老化加速。

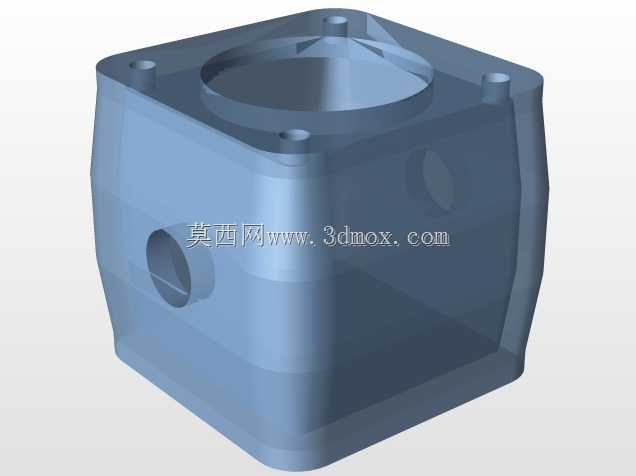

　　缸体一端的圆形开孔是曲轴侧的安装接口，运行时曲轴连杆机构从这个位置伸入缸内，带动活塞做往复直线运动，完成吸气、压缩、排气的循环过程；另一端的方形法兰结构是缸盖安装面，上面预留的四个螺栓孔位用来固定阀板与缸盖组件，吸气阀片、排气阀片都会集成在这个端面的阀板上，安装时需要保证法兰面的平面度公差，避免高压气体从结合面泄漏。从安装边界来看，这类小型压缩单元的外形尺寸偏向紧凑化设计，缸体外径控制在适配100mm以内安装空间的范围，方形法兰的安装孔距遵循小型气泵的通用安装规范，可以直接适配市面上多数小型便携气泵的机架安装位，不需要额外做转接支架。设计时特意简化了非核心的外部附件结构，把核心的缸体散热结构、曲轴安装腔、

　　缸盖连接法兰的结构关系做了清晰呈现，对于刚接触压缩机结构的设计人员来说，可以通过这个模型快速理解活塞压缩单元的核心布局逻辑：散热鳍片的高度、间距是根据单位时间的散热量核算的，鳍片过密会导致风阻变大，冷却风无法顺利穿过鳍片间隙带走热量，鳍片过疏则会导致散热面积不足，连续运行时缸温超标；缸体的壁厚设计需要兼顾强度与散热效率，壁厚过大会增加热量从缸内壁传导到外壁散热鳍片的热阻，壁厚过小则无法承受压缩过程中的交变压力，长期运行容易出现缸体变形、活塞卡滞的问题。曲轴侧的开孔尺寸需要和曲轴箱的安装位匹配，同时要预留油封的安装槽位，避免曲轴运转时润滑油从间隙处泄漏到缸体外部；缸盖侧的法兰面除了螺栓孔的位置度要求，

　　还要在阀板安装位置预留密封垫片的压合区域，保证压缩腔的密封性，减少排气量的损失。这类结构的压缩机大多采用无油或者少油润滑的设计，所以缸体内壁的表面粗糙度要求较高，减少活塞环往复运动时的磨损，延长设备的免维护运行周期。在实际的设备选型中，这类单缸活塞压缩单元常被用在对气源压力要求不高、连续运行时长较短的场景，比如家用胎压充气泵、小型美术喷笔供气泵、教学实验用小型气源站，结构简单、维护方便、制造成本低是这类结构的核心优势，相比螺杆式、涡旋式的压缩结构，这类活塞结构的零件数量少，装配工艺简单，小批量生产时的成本控制优势非常明显。建模过程中对散热鳍片的圆角做了统一处理，避免尖角处的应力集中，同时也符合实际压铸生产的工艺要求，不会出现模具尖角容易损耗、铸件充型不满的问题；缸体外部的过渡曲面都做了顺滑处理，减少应力集中点，应对压缩过程中缸体承受的交变内压，避免长期运行后出现疲劳裂纹。
