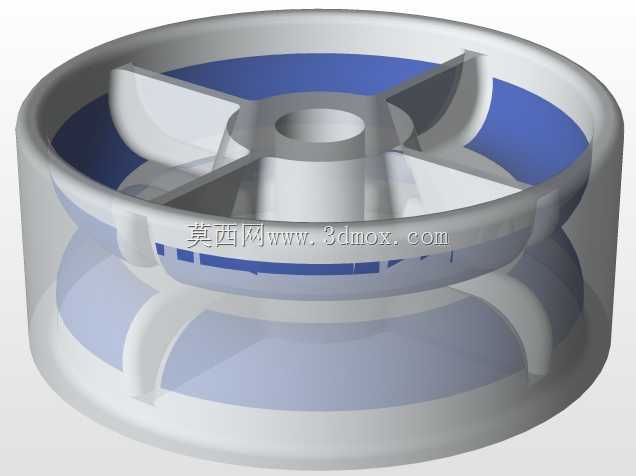

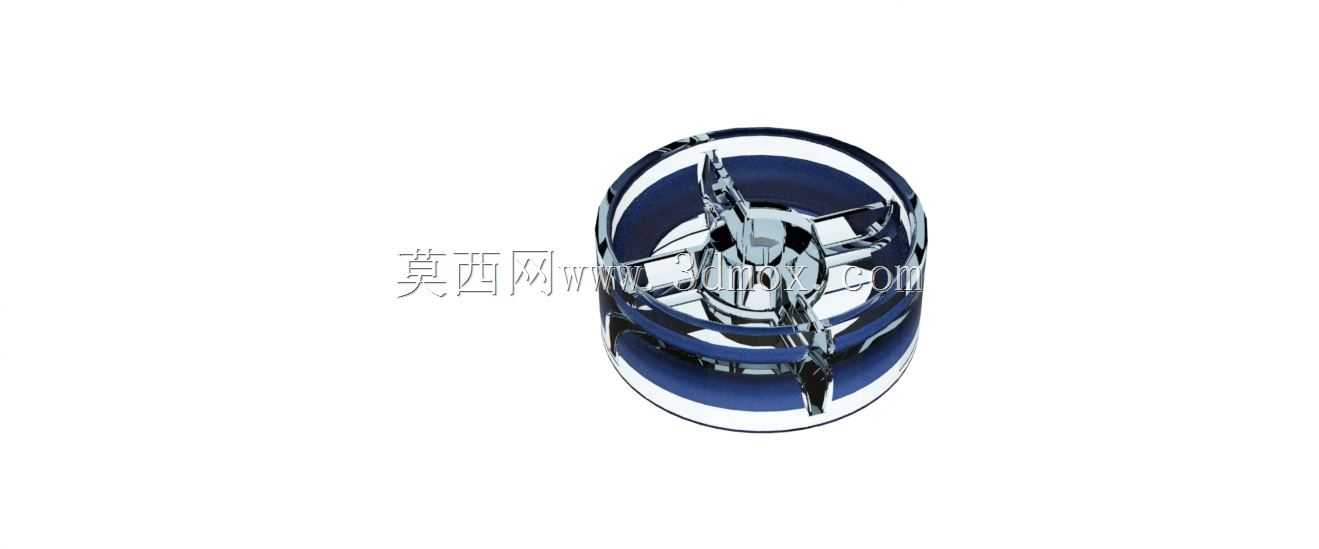

汽车车轮轮辋结构三维设计模型

　　车轮轮辋作为汽车行走系统的核心承载构件，直接衔接轮胎与轮毂轴端，是整车行驶过程中传递载荷、缓冲路面冲击的关键结构件。在乘用车、商用车乃至特种工程车辆的行走系统设计中，轮辋的结构合理性直接决定了轮胎装配可靠性、行驶平顺性以及整车高速运转下的安全冗余，其设计边界需要同时匹配轮胎的安装尺寸、轮毂的连接接口，还要兼顾不同路况下的受力工况。

　　从实际应用场景来看，该轮辋结构适配常规低压乘用车轮胎，日常行驶中需要承受垂直方向的整车载荷，传递驱动与制动过程中的扭矩，同时在车辆转向、过坑洼路面时承受侧向力与瞬时冲击载荷，因此结构设计上采用了多辐条一体式承载构型，辐条与轮辋本体采用圆弧过渡衔接，避免应力集中导致的结构疲劳失效。轮辋的外缘设计有标准的轮胎安装止口，止口处的圆角与台阶尺寸严格匹配轮胎胎圈的装配公差，保证轮胎充气后能够紧密贴合在轮辋安装面上，不会在高速转动时出现滑转、脱圈的风险。

　　设计过程中首先明确了安装边界条件：轮辋的中心定位孔尺寸匹配常规乘用车轮毂轴头的配合公差，周边的螺栓孔分布圆直径符合对应车型的轮毂安装孔位标准，能够直接与轮毂轴承座完成对接，不需要额外制作转接法兰。轮辋的轮缘高度、槽底深度参数完全参照对应规格轮胎的安装要求设定，既保证轮胎拆装过程中有足够的操作空间，又能在轮胎充气后提供足够的轴向锁紧力，避免车辆在急转弯、紧急制动工况下轮胎与轮辋发生相对位移。

　　从结构特性来看，该轮辋采用等强度设计思路，辐条截面从中心安装盘位置向外缘轮辋位置逐渐过渡变薄，在保证整体结构刚度满足1.3倍额定载荷冲击要求的前提下，尽可能降低结构自重，减少行走系统的非簧载质量，提升整车的悬挂响应速度与行驶平顺性。辐条表面的曲面造型经过受力优化，在承受垂直冲击时，载荷能够沿着辐条均匀分散到整个轮辋环向结构上，不会在辐条与中心盘的衔接位置出现应力峰值。轮辋的环向本体采用变厚度设计，与轮胎接触的安装面位置厚度更大，保证胎圈支撑刚度，辐条衔接位置的厚度根据受力分布做了轻量化削减，避免不必要的材料冗余。

　　在实际选型匹配过程中，这类轮辋结构需要重点核对三个核心尺寸边界：一是轮辋的名义宽度与直径，必须与选用的轮胎规格完全匹配，否则会出现轮胎装配过松或过紧的问题，轻则导致轮胎异常磨损，重则引发行驶中爆胎、脱圈的安全事故；二是中心定位孔与螺栓孔的位置度公差，必须与轮毂轴头的安装基准完全对齐，否则装配后会出现轮辋跳动量超标的问题，引发高速行驶时方向盘抖动、轮胎偏磨等故障；三是轮辋的偏距参数，要匹配整车的轮距设计要求，避免轮辋安装后与悬挂摆臂、刹车卡钳发生运动干涉，保证转向过程中轮胎与轮拱内衬之间留有足够的运动间隙。

　　针对日常行驶中的常见工况，该轮辋结构在设计时预留了足够的安全余量：在承受额定载荷三倍的垂直冲击试验工况下，结构最大应力低于材料的屈服强度，不会出现塑性变形；在1.5倍额定扭矩的驱动/制动载荷下，螺栓孔周边不会出现压溃变形；在侧向加速度达到1g的转向工况下，轮缘位置不会出现失稳变形，能够牢牢固定轮胎胎圈，保证车辆的操控稳定性。轮辋表面的曲面过渡全部采用圆角衔接，没有尖锐的棱角结构，既能够降低加工过程中的应力集中，也能减少涂装环节的积液问题，提升表面处理的附着质量。
