机械传动用铰接指关节结构设计

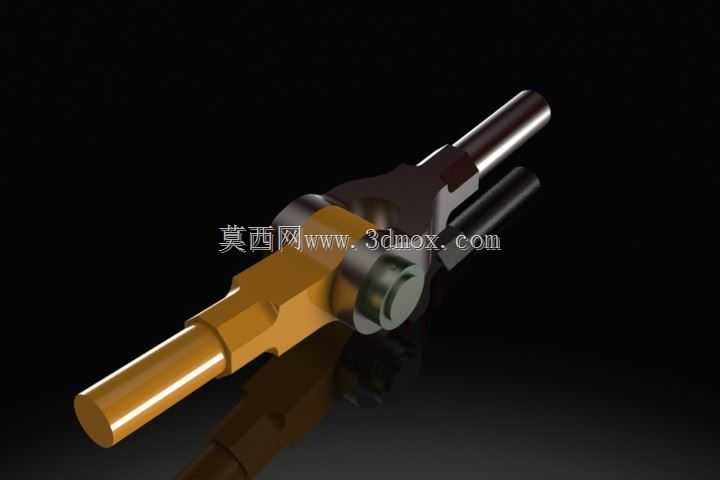

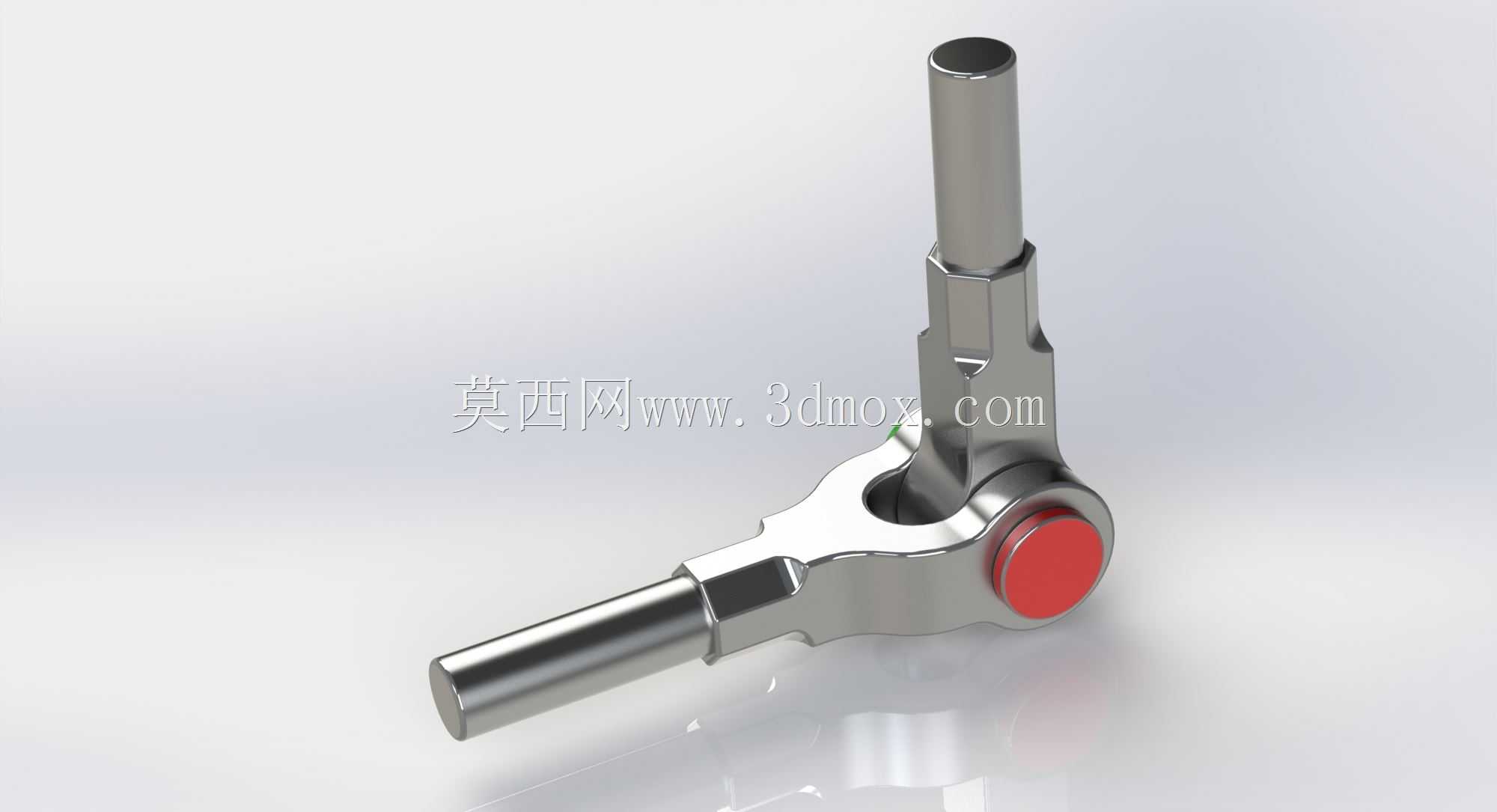

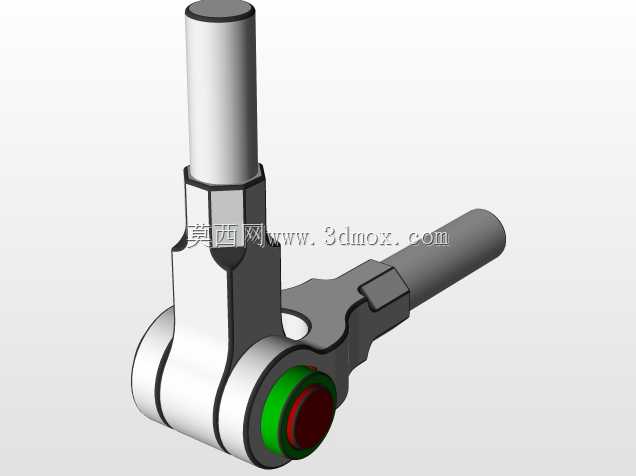

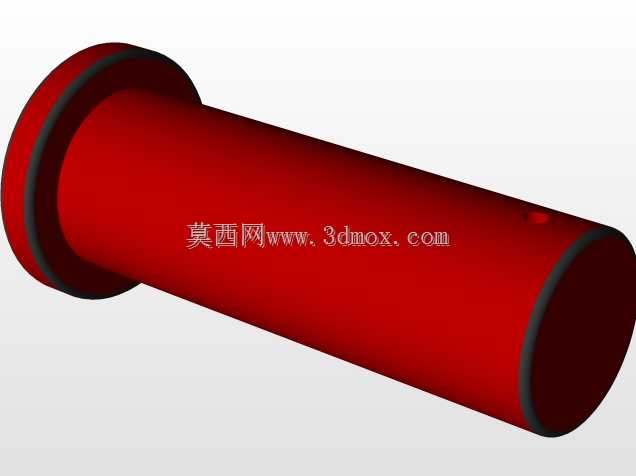

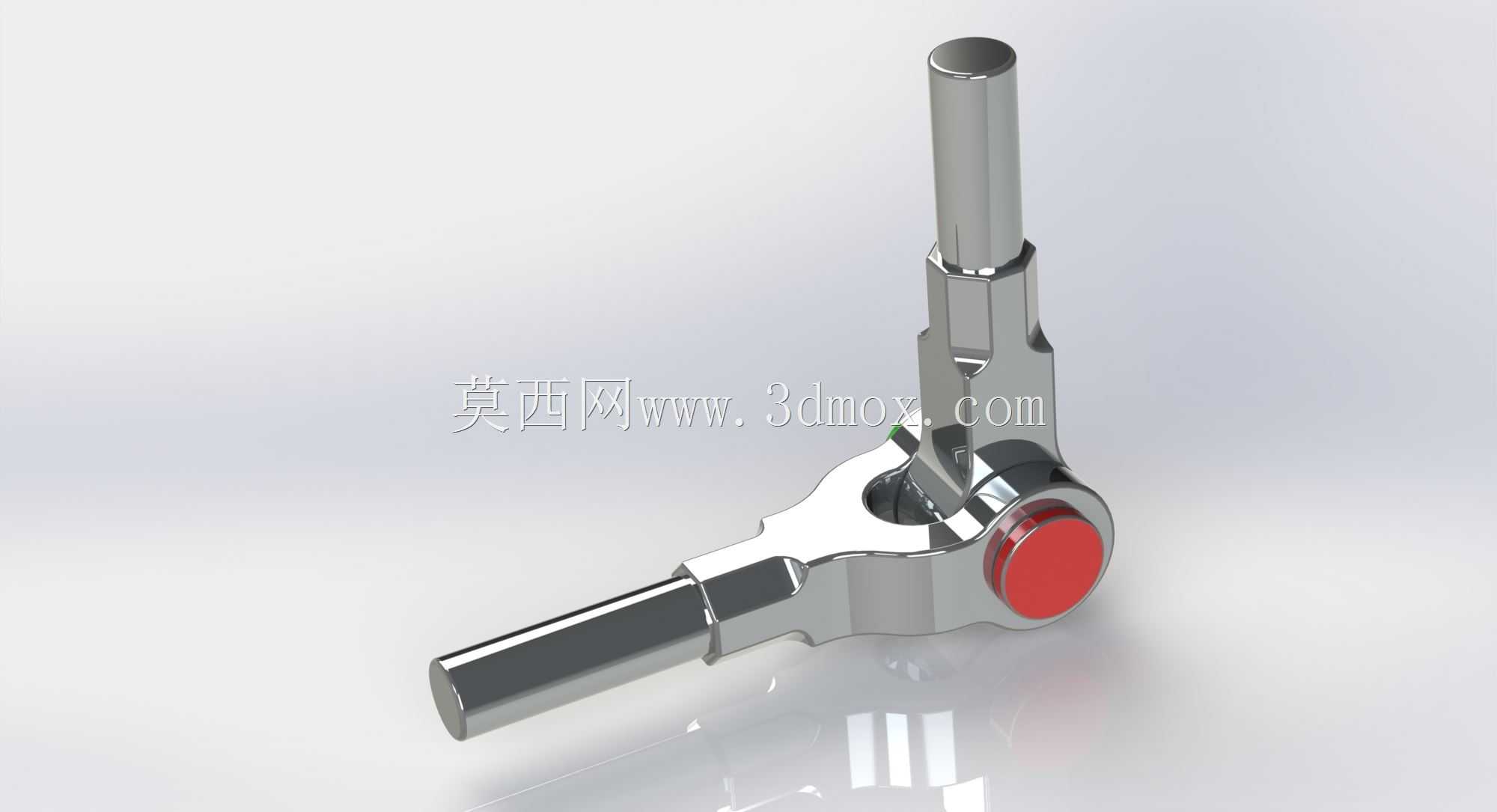

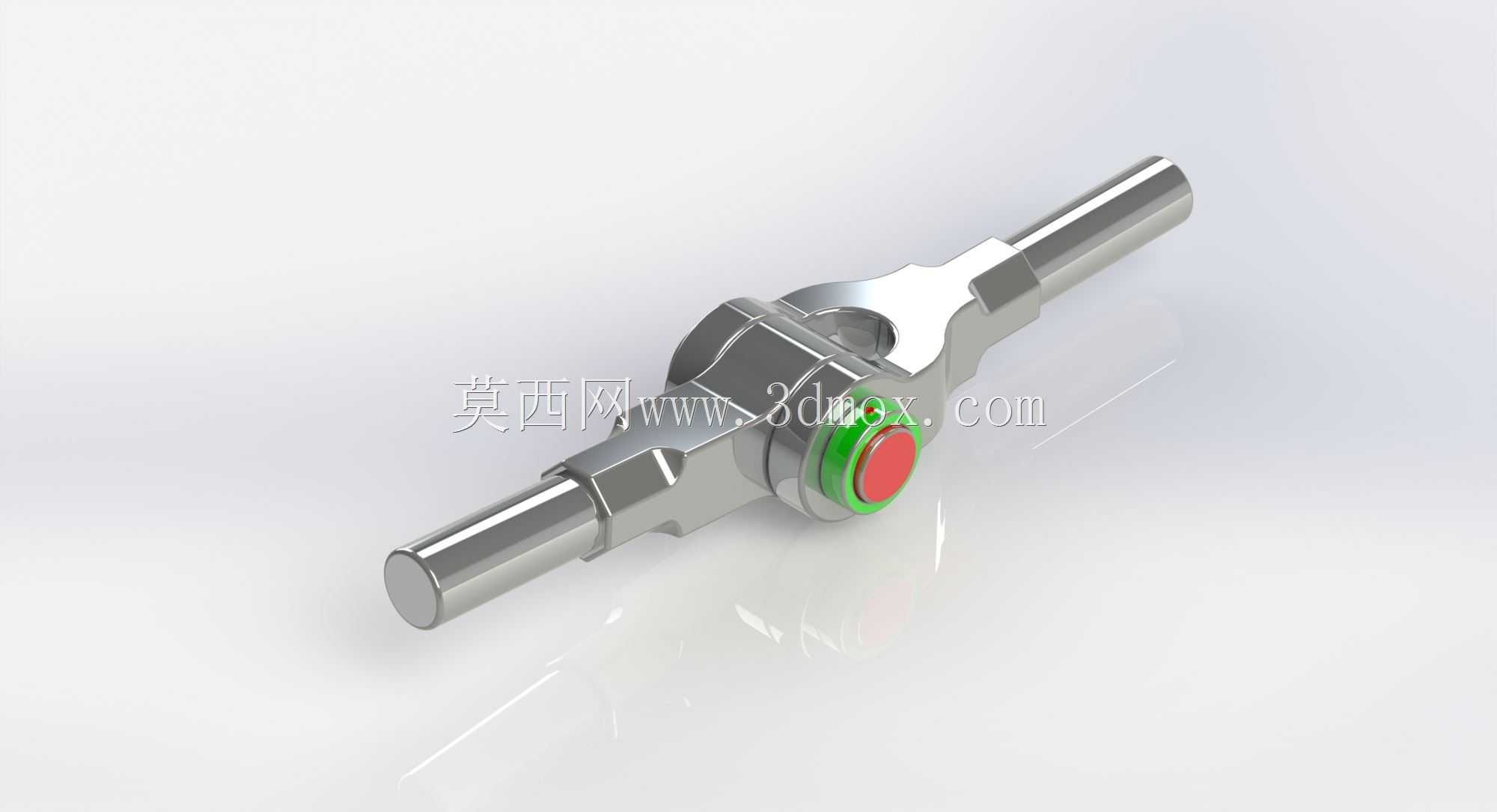

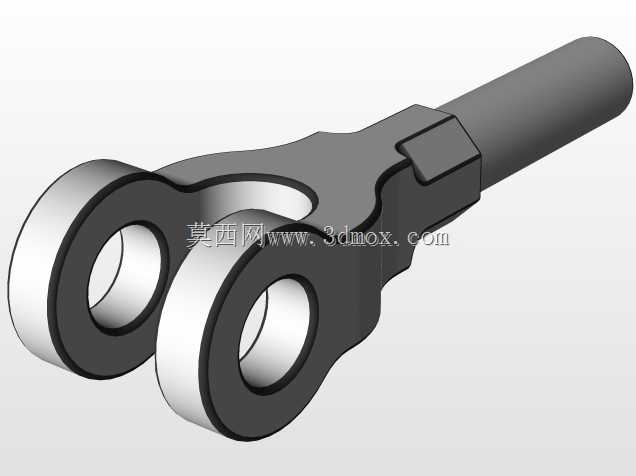

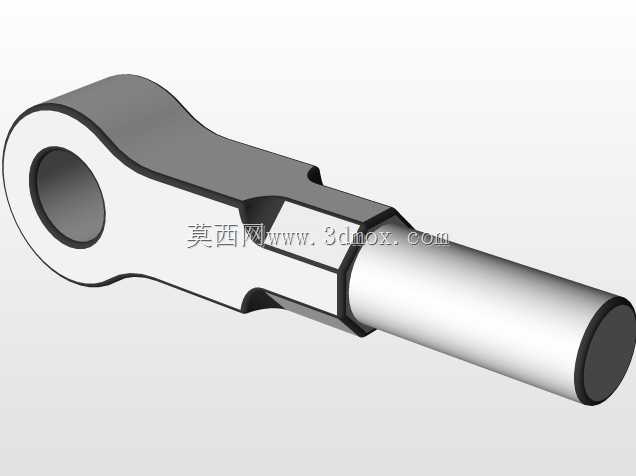

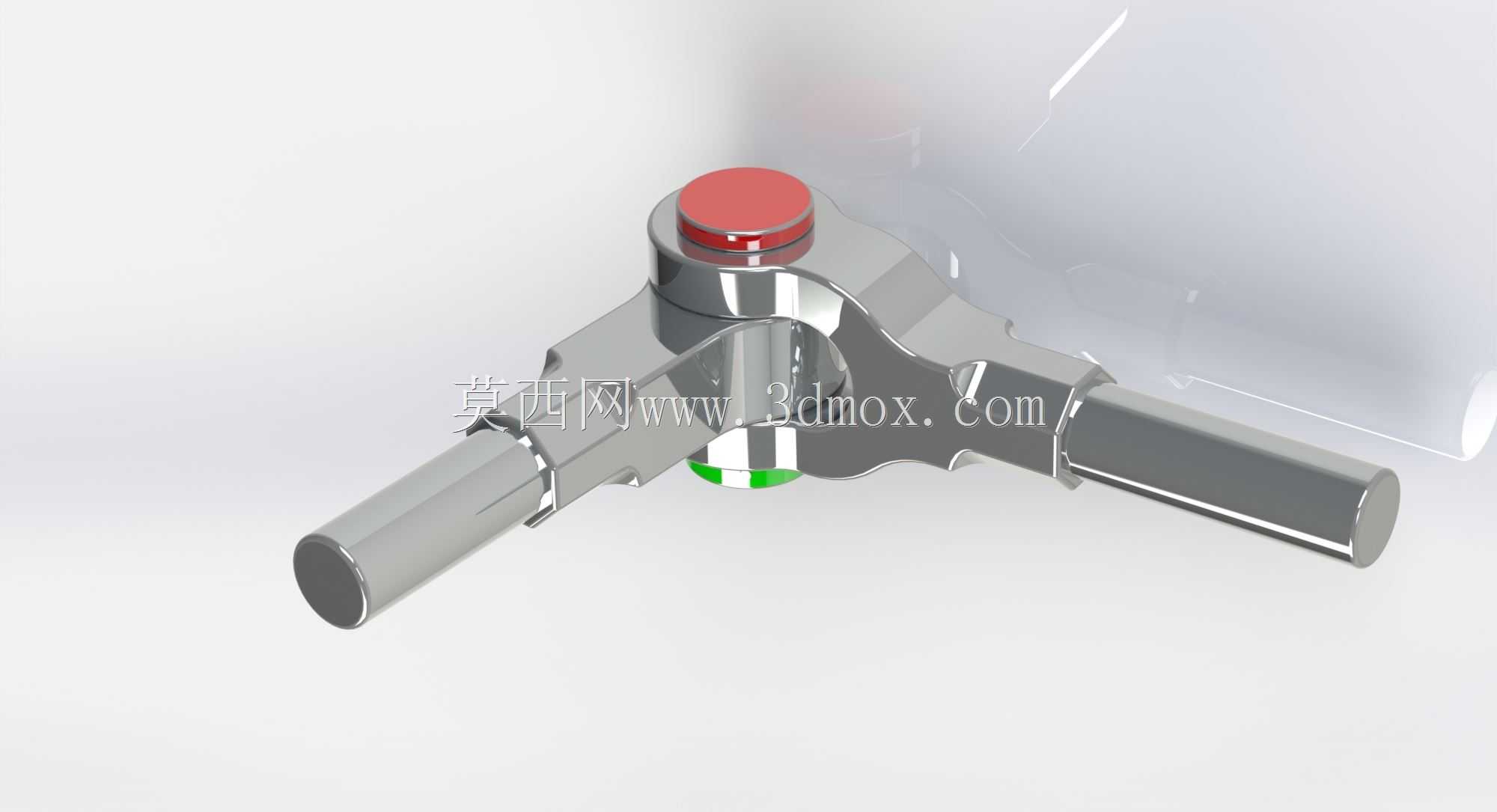

该指关节铰接结构是机械传动系统中用于实现小角度往复摆动、多自由度力传递的核心连接部件，广泛应用于工业机械手末端执行器、自动化夹持设备、农用机械操纵连杆、汽车换挡操纵机构等需要实现角度偏转与扭矩传递的场景中，能够在有限安装空间内完成两个同轴杆体之间的铰接传动，补偿装配过程中产生的微小同轴度误差，避免刚性连接带来的应力集中问题。从功能特性来看，该结构采用对称式双杆轴设计，中间铰接主体通过内置的球面配合副实现周向小角度摆动，两端的光轴杆段可直接插入对应传动连杆的安装孔内，通过端部卡簧或者销轴实现轴向定位，无需额外设计复杂的连接法兰即可完成装配，中间铰接位置的环形密封结构能够阻挡外界粉尘、水汽进入铰接摩擦副，延长部件在户外、多粉尘工况下的使用寿命，铰接副的转动阻尼经过匹配设计，既能够保证摆动过程灵活无卡滞，又不会出现传动间隙过大导致的回程误差，保障传动过程的位置精度。在设计思路上，该结构优先考虑了装配便捷性与受力均衡性，整体采用对称式布局，两端轴段的直径保持一致，可适配同规格的连杆安装孔，降低配套零件的加工规格种类，中间铰接主体的外形做了圆弧过渡处理，既能够减少摆动过程中与周边部件的干涉风险，又能够优化应力分布，避免交变载荷下的应力断裂问题，铰接位置的红绿标识环用于装配时的对位参考，方便操作人员快速确认铰接副的安装方向，避免反向装配导致的转动角度受限。从安装边界来看，该部件整体为细长轴类布局，两端轴段的长度可根据实际安装需求做适配调整，中间铰接主体的外径小于两端轴段连接座的最大尺寸，安装时仅需预留出铰接摆动所需的扇形空间即可，无需额外预留较大的操作间隙，能够适配紧凑化的设备内部布局，轴段表面采用精加工处理，粗糙度满足传动配合要求，装配后可在铰接副处加注润滑脂进一步降低转动摩擦阻力，适配不同转速、不同载荷的传动工况，无论是轻载的机械手末端夹持传动，还是中载的农用机械操纵连杆传动，都能够通过调整铰接副的配合紧度满足使用需求。
